Kohler K-3820 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Kitchen and Entertainment Sinks

Éviers de cuisine et de récréation

Fregaderos de cocina y para ocasiones especiales

K-3820, K-3821, K-3822,

K-3823, K-3838, K-3839,

K-3840

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

1130284-2-B

Tools/Outils/Herramientas

Important Information

Observe all local plumbing and building codes.

Provide your countertop manufacturer with your sink model number when

ordering your countertop; ensure the correct cut-out template is used.

For self-rimming installations: The number of clips included with your sink may

differ from the number of clips illustrated. Use all clips included with the sink.

For self-rimming installations: The fasteners included with the clip assembly will

accommodate countertops up to 1-3/4″(4.4 cm) thick. Longer fasteners are

available for thicker countertops; contact the Customer Care Center.

For self-rimming installations: If possible, install the faucet to the sink prior to

installing the sink.

For undercounter installations: Provide the countertop manufacturer with the

required faucet hole locations to ensure countertop holes align with the sink faucet

holes.

For undercounter installations: Clean the underside of the countertop at the sink

installation area thoroughly before installing the sink.

Install the water supplies and drain piping according to the roughing-in

information.

Allow the sealant to cure following the sealant manufacturer’s instructions.

Informations importantes

Respecter tous les codes de plomberie et de bâtiment locaux.

Fournir le numéro du modèle de l’évier au fabricant du comptoir lors de la

commande du comptoir; s’assurer que le modèle de découpe correct est utilisé.

Pour des installations à rebord intégré: Le nombre de clips inclus avec l’évier

pourrait différer du nombre illustré. Utiliser tous les clips inclus avec l’évier.

Pour des installations à rebord intégré: Les dispositifs de ﬁxation inclus avec

l’ensemble des clips peuvent s’adapter à des comptoirs d’une épaisseur maximum

de 1-3/4″(4,4 cm). Des dispositifs d’attache plus longs sont disponibles pour des

comptoirs plus épais; contacter le service à la clientèle.

Pour des installations à rebord intégré: Si possible, installer le robinet sur l’évier

avant d’installer ce dernier.

• 1/2" or larger Drill Bit

Mêche de 1/2" ou plus large

Broca de 1/2" o mayor

• Rags/Chiffons/Trapos

Plus/Plus/Más:

Jigsaw

Scie sauteuse

Sierra caladora eléctrica

Silicone Sealant

Joint en silicone

Sellador de silicona

1130284-2-B 2 Kohler Co.

Informations importantes (cont.)

Pour des installations sous comptoir: Fournir les emplacements des oriﬁces requis

pour le robinet au fabricant du comptoir aﬁn d’assurer que les oriﬁces du

comptoir sont alignés sur ceux du robinet du comptoir.

Pour des installations sous comptoir: Nettoyer minutieusement le dessous du

comptoir au niveau de la zone d’installation de l’évier avant d’installer ce dernier.

Installer l’alimentation d’eau et la tuyauterie du drain selon l’information du plan

de raccordement.

Laisser prendre le mastic selon les instructions du fabricant.

Información importante

Cumpla con todos los códigos locales de plomería y construcción.

Provea al fabricante de la cubierta el número de modelo del fregadero al hacer el

pedido de su cubierta; asegúrese de que se utilice la plantilla de corte correcta.

Para las instalaciones de borde terminado: El número de clips que se incluyen

con su fregadero puede diferir del número de clips ilustrados. Utilice todos los

clips incluidos con el fregadero.

Para las instalaciones de borde terminado: Los herrajes que se incluyen con el

montaje de clips son para cubiertas de hasta 1-3/4″(4,4 cm) de espesor. Para

cubiertas más gruesas tenemos disponibles herrajes más largos; comuníquese con

el departamento Customer Care Center.

Para las instalaciones de borde terminado: Si es posible, instale la grifería al

fregadero antes de instalar el fregadero.

Para instalaciones bajo cubierta: Provea al fabricante de la cubierta la ubicación

de los oriﬁcios requeridos para la grifería con el ﬁn de asegurar de que los

oriﬁcios de la cubierta queden alineados con los oriﬁcios para la grifería del

fregadero.

Para instalaciones bajo cubierta: Antes de instalar el fregadero limpie

completamente el lado inferior de la cubierta en el área de instalación del

fregadero.

Instale las tuberías de suministro de agua y de desagüe conforme a la información

del diagrama de instalación.

Deje que el sellador se seque según las instrucciones del fabricante del sellador.

Kohler Co. 3 1130284-2-B

Preparation/Préparation/Preparación

Cut along the self-rimming line.

Découper le long de la ligne

de rebord intégré.

Corte a lo largo de la línea

para borde terminado.

Verify cabinet clearance.

Vérifier le dégagement du meuble.

Verifique el espacio libre del gabinete.

Recommended Clip Placement

Emplacement recommandé pour les clips

Lugar de instalación recomendado para los clips

Insert the clips into the channels.

Insérer les clips dans les canaux.

Inserte los clips en los canales.

Self-Rimming Installations

Installations à rebord intégrés

Instalaciones de borde terminado

Install the strainer(s).

Installer la ou les crépines.

Instale la o las coladeras.

1130284-2-B 4 Kohler Co.

Installation/Installation/Instalación

Verify fit. Adjust cutout if needed.

Vérifier l'ajustement. Régler la

découpe si nécessaire.

Verifique que quede bien. Ajuste

la abertura si es necesario.

Drill pilot hole and cut the countertop opening.

Percer un trou-pilote et découper l'ouverture

du comptoir.

Taladre el orificio guía y corte la abertura en

la cubierta.

Apply silicone sealant.

Appliquer du mastic

à la silicone.

Aplique sellador

de silicona.

Immediately wipe away any

excess sealant.

Essuyer immédiatement tout

excédent de mastic.

Limpie inmediatamente

el exceso de sellador.

Self-rimming Installation (cont.)

Installation à rebord incorporé (suite)

Instalación de borde terminado (continuación)

Insert the

sink.

Insérer l'évier.

Inserte el

fregadero.

Rotate the

clip.

Pivoter le clip.

Gire el clip.

Tighten to secure sink.

Serrer pour fixer l'évier en place.

Apriete para fijar el fregadero.

Kohler Co. 5 1130284-2-B

Installation/Installation/Instalación

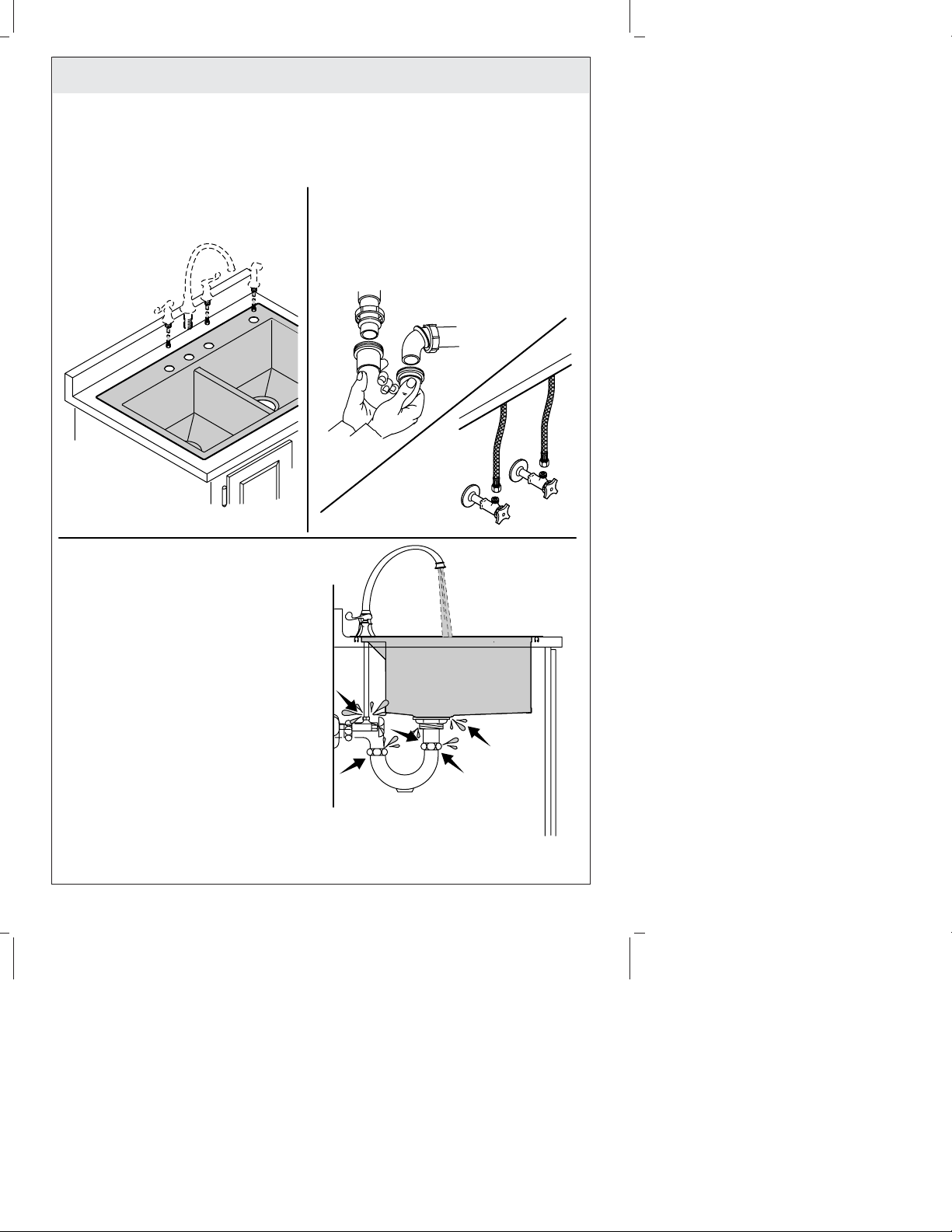

Install the faucet.

Installer le robinet.

Instale la grifería.

Complete drain and faucet connections.

Effectuer les connexions du drain et

du robinet.

Termine todas las conexiones

del desagüe y la grifería.

Self-rimming Installation (cont.)

Installation à rebord incorporé (suite)

Instalación de borde terminado (continuación)

Run water into the sink and check all

connections for leaks.

Laisser couler l'eau dans l'évier et vérifier

toutes les connexions pour s'assurer

de l'absence de fuites.

Haga circular agua dentro del fregadero

y revise todas las conexiones para

verificar que no haya fugas.

1130284-2-B 6 Kohler Co.

Preparation/Préparation/Preparación

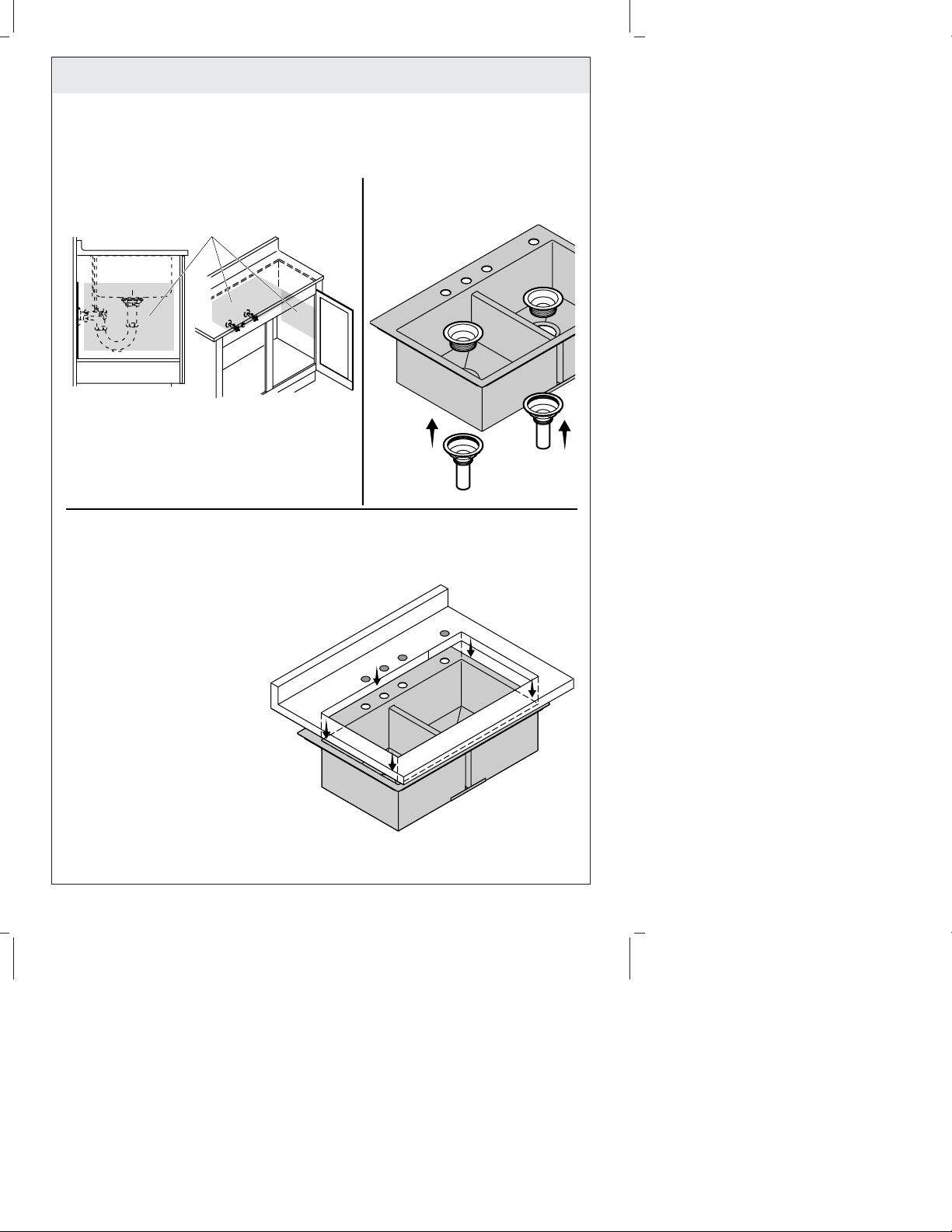

Undercounter Installations

Installations sous comptoir

Instalaciones bajo cubierta

Verify cabinet clearance.

Vérifier l'espace du meuble.

Verifique el espacio libre del gabinete.

Verify all required sink holes correspond

with the countertop cutout.

Vérifier que tous les orifices requis pour l'évier

correspondent à la découpe du comptoir.

Verifique que los orificios requeridos del fregadero

correspondan con la abertura de la cubierta.

Install the strainer(s).

Installer la ou les crépines.

Instale la o las coladeras.

Kohler Co. 7 1130284-2-B

Installation

Measure the cabinet opening where the sink will be installed. Plan for adequate

clearance between the faucet handles and the backsplash or ﬁnished wall.

Construct a wood frame for the inside of the cabinet. Allow adequate clearance for

the faucet valving and sink basin. Ensure the frame will support the entire sink

rim.

IMPORTANT! The frame should be located so that once the sink is installed, the top

of the sink rim will be ﬂush with the top of the cabinet walls.

Position the wood frame within the cabinet and secure. Locate the fasteners for

easy access in case the sink needs to be removed.

Apply a 1″(2.5 cm) bead of sealant at each corner of the wood frame where it will

contact the sink.

Installation

Mesurer l’ouverture du meuble où l’évier sera installé. Prévoir suffisamment de

dégagement entre les poignées de robinet et le dosseret ou le mur ﬁni.

Construire un cadre en bois pour la partie intérieure du meuble. Laisser un espace

adéquat pour les valves de robinet et le bassin de l’évier. S’assurer que le cadre

supportera le rebord entier de l’évier.

IMPORTANT! Le cadre devrait être localisé de manière à ce qu’une fois l’évier

installé, le dessus du rebord de ce dernier soit à égalité avec le dessus des murs du

meuble.

Positionner le cadre de support en bois avec le meuble et sécuriser. Localiser les

ﬁxations pour un accès facile dans l’éventualité où l’évier doit être retiré.

Appliquer un boudin de mastic de 1″(2,5 cm) à chaque coin du cadre en bois qui

touche l’évier.

Apply silicone sealant.

Appliquer du mastic à la silicone.

Aplique sellador de silicona.

Wood Frame

Cadre en bois

Estructura de madera

Clearance for the Sink Basin

Dégagement pour cuve d'évier

Espacio libre para el fregadero

1130284-2-B 8 Kohler Co.

Instalación

Mida la abertura del gabinete donde se va a instalar el fregadero. Deje suﬁciente

espacio libre entre las manijas de la grifería y el protector contra salpicaduras o la

pared acabada.

Construya una estructura de madera para el interior del gabinete. Deje suﬁciente

espacio para las válvulas de la grifería y el fondo del fregadero. Asegúrese de que

todo el borde del fregadero quede soportado en la estructura.

¡IMPORTANTE! La estructura debe colocarse de manera que cuando el fregadero se

instale, la parte superior del borde del fregadero quede al ras con la parte superior de

las paredes del gabinete.

Coloque la estructura de madera dentro del gabinete y ﬁje. Coloque los herrajes

en un lugar de fácil acceso, por si es necesario desinstalar el fregadero.

Aplique una tira de sellador de 1″(2,5 cm) en cada esquina de la estructura de

madera en contacto con el fregadero.

Installation

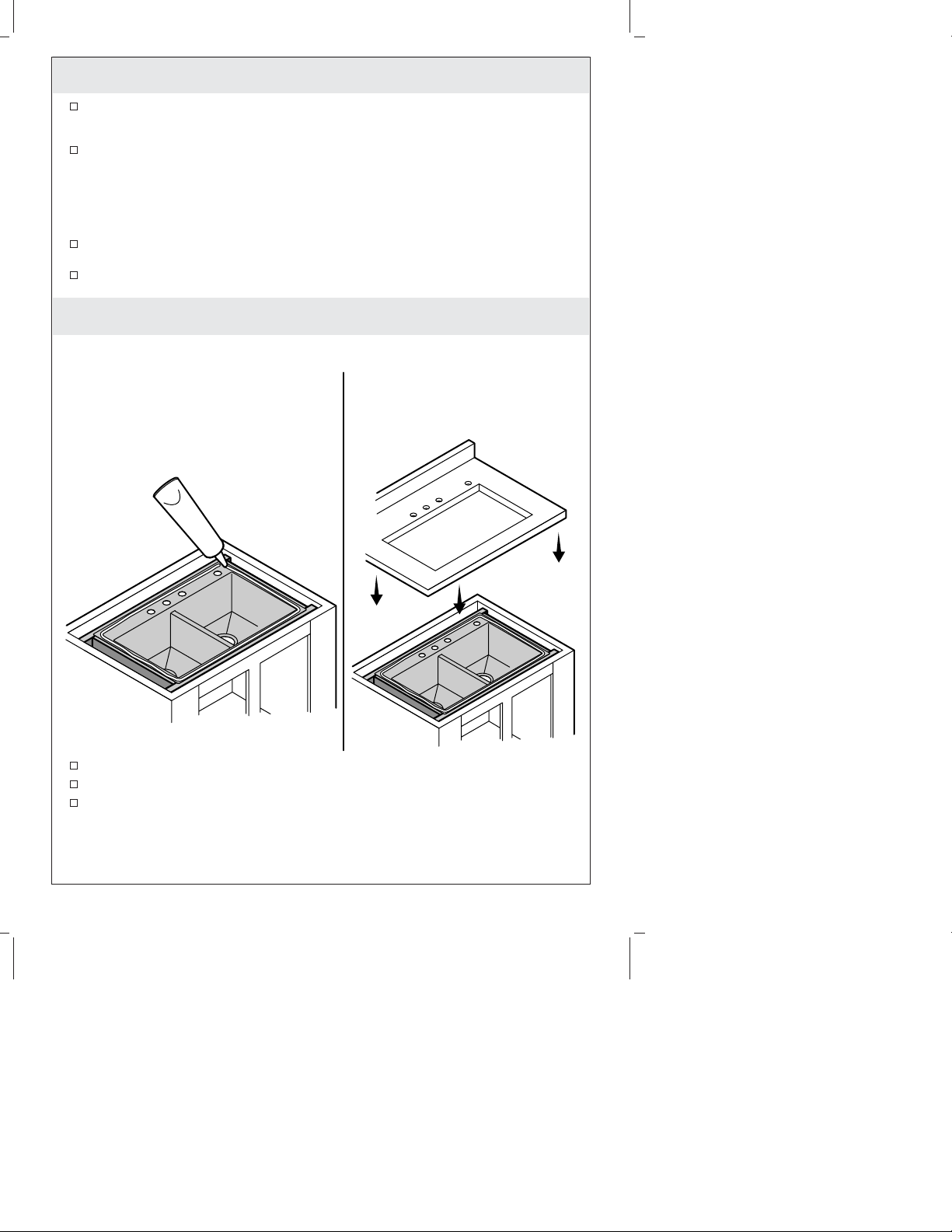

Lower the sink into the cabinet. Verify the sink is supported by the frame.

Verify the sink is level, make any adjustments as needed.

Install the countertop.

Apply silicone sealant.

Appliquer du mastic à la silicone.

Aplique sellador de silicona.

Install the countertop.

Installer le comptoir.

Instale la cubierta.

Kohler Co. 9 1130284-2-B

Installation

Baisser l’évier dans le meuble. Vériﬁer que l’évier est supporté par le cadre.

Vériﬁer que l’évier est nivelé, faire les réglages selon le besoin.

Installer le comptoir.

Instalación

Baje el fregadero dentro del gabinete. Veriﬁque que el fregadero quede soportado

por la estructura.

Veriﬁque que el fregadero esté a nivel, ajuste si es necesario.

Instale la cubierta.

1130284-2-B 10 Kohler Co.

Other manuals for K-3820

This manual suits for next models

Table of contents

Other Kohler Kitchen & Bath Fixture manuals

Kohler

Kohler Loure 14682M User manual

Kohler

Kohler PURIST 24982T-4 User manual

Kohler

Kohler K-10257 Assembly instructions

Kohler

Kohler K-10412 Assembly instructions

Kohler

Kohler K-T10278 User manual

Kohler

Kohler C3-035 User manual

Kohler

Kohler K-2011 User manual

Kohler

Kohler K-8799 Assembly instructions

Kohler

Kohler MODERN LIFE K-77835T-1 Instruction Manual

Kohler

Kohler K-3674 Assembly instructions

Kohler

Kohler K-394 Assembly instructions

Kohler

Kohler K-14774-4 Assembly instructions

Kohler

Kohler Symbol K-19774 Assembly instructions

Kohler

Kohler LOURE 97909T-4 User manual

Kohler

Kohler LOURE 98454T-CP User manual

Kohler

Kohler K-3084 User manual

Kohler

Kohler Stillness K-942-4 Assembly instructions

Kohler

Kohler KUMIN 99480T-4 User manual

Kohler

Kohler K-12183 User manual

Kohler

Kohler K-18492 User manual

Kohler

Kohler Mira Beat Operation manual

Kohler

Kohler STRAYT 45372T-C4 User manual

Kohler

Kohler K-5811 User manual

Kohler

Kohler K-72218-B7-CP User manual

Popular Kitchen & Bath Fixture manuals by other brands

Grohe

Grohe BRIDGEFORD 33 870 manual

Hans Grohe

Hans Grohe Zenio Metro 31811000 manual

Gröne

Gröne Zedra 32 555 manual

Transform

Transform QL045 owner's manual

Sanela

Sanela SLU 09PTB Instructions for use

Glacier bay

Glacier bay FP4A0052BNV Installation and care guide

Lefroy Brooks

Lefroy Brooks C1-1400 Installation, operating, & maintenance instructions

Grohe

Grohe Rapido E installation manual

Danze

Danze D302455 quick start guide

Waterworks

Waterworks CEKM30 Installation guidelines

Helvex

Helvex Omega TV-298 installation guide

Tribata.

Tribata. GEORGIAN G5393 manual

Alpha Bidet

Alpha Bidet Alpha One user manual

InSinkErator

InSinkErator H/HC3300 Installation, care & use

Clou

Clou Xo type 1 installation instructions

Grohe

Grohe Bridgeford 20 158 manual

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Instructions for use and assembly instructions

Wickes

Wickes MONO SINK MIXER instruction manual
