Kohler K-1418 Quick start guide

1023240-1-BE2003 Kohler Co.

Acrylic Bath Whirlpool

with Spa Package

Roughing-In Guide

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

Mexico: 001-877-680-1310

kohler.com

K-1418

Français, Page 3

Español, Página 4

1023240-1-B2Kohler Co.

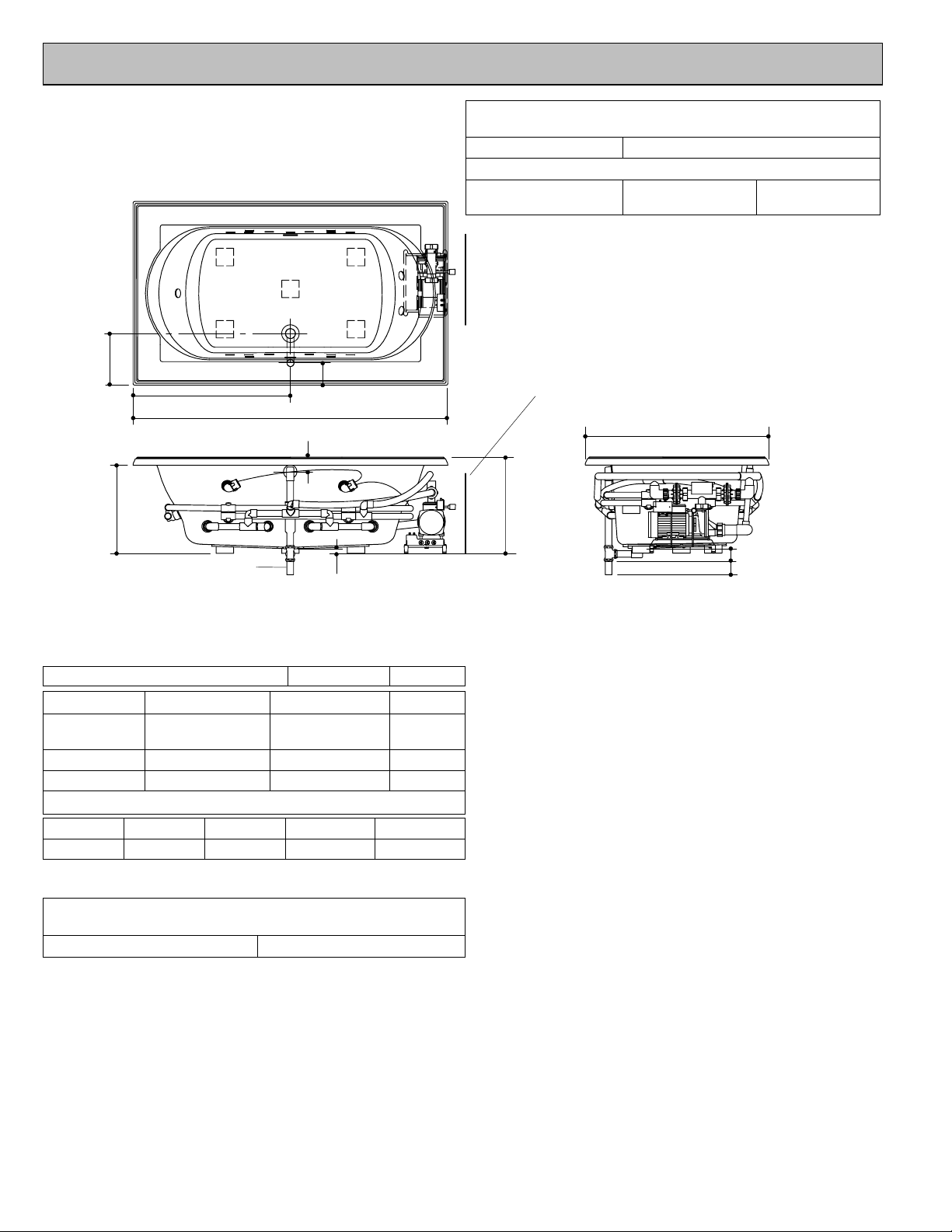

Roughing-In

No change in measurements if connected with drain illustrated.

(K-7161-AF or K-7161M-AF)

Drop-in cut-out 70-1/2” (179.1cm) x 40-1/2” (102.9cm)

Minimum access panel:

Pump/control 34” (86.4cm) W x

15” (38.1cm) H required

Product Information

Bath whirlpool with Spa Package K-1418-AH shown

Fixture*: basin area top area weight

Bathing well 48” (121.9cm) x

27” (68.6cm) 60” (152.4cm) x

30” (76.2cm) 140 lbs.

(63.5kg)

water depth capacity

To overflow 16” (40.6cm) 94 gal. (355.8L)

* Approximate measurements for comparison only.

Pump Heater Voltage Frequency Amperage

1.5 HP 1.5 kW 240 V 50/60 Hz 11 A

Required Electrical Service

Dedicated circuit required, protected with Class A Ground-Fault

Circuit-Interrupter (GFCI) or Earth-Leakage Circuit-Breaker (ELCB):

Pump/control 220-240 V, 20 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

1600 lbs (725.7kg).

Hot water supply should be 70% of capacity or greater. Installations

will vary.

If installing a rim mount faucet, make sure there is no interference

with drain overflow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This whirlpool is designed for drop-in installation only. It is not suited

for use in a three wall alcove with an overhead shower.

Fixture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

K-1418-AH

5-1/4” (13.3cm)

11-3/4”

(29.8cm)

1-1/16” (2.7cm)

20-1/8”

(51.1cm)

1-1/2” O.D.

42” (106.7cm)

36” (91.4cm)

72” (182.9cm)

2-7/8” (7.3cm)

3” (7.6cm)

22”

(55.9cm)

3” (7.6cm)

PUMP/CONTROL ACCESS

1023240-1-B

Kohler Co.

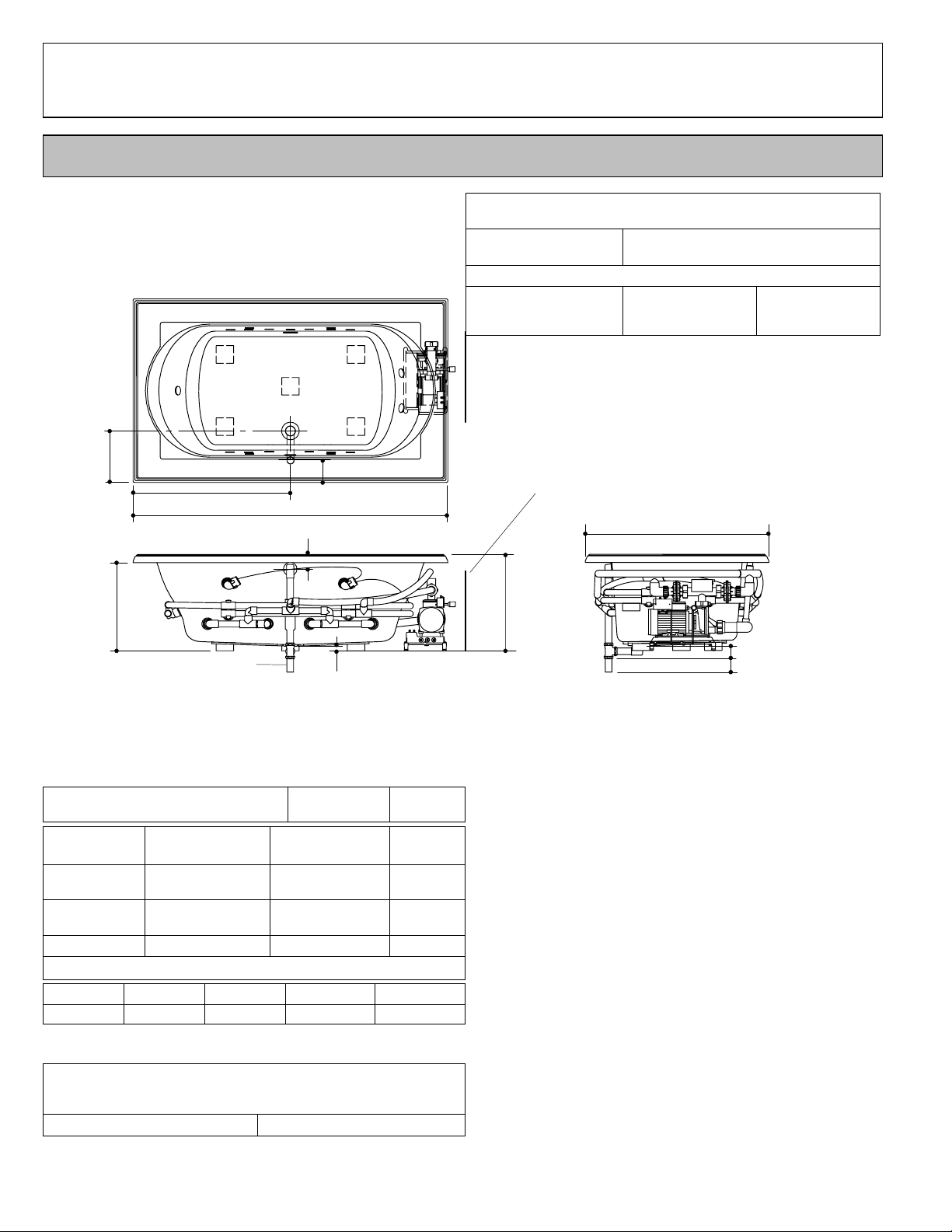

Plan de Construction

Baignoire à Hydromassage en Acrylique Avec le Système de Balnéothérapie

Plan de Raccordement

Aucun changement des mesures n’est nécessaire si vous le

connectez au drain comme illustré. (K-7161-AF or K-7161M-AF)

Découpe pour

encastrement 70-1/2” (179,1 cm) x 40-1/2” (102,9 cm)

Panneau de l’accès minimal :

Pompe/contrôle 34” (86,4 cm)

Largeur x 15”

(38,1 cm) Hauteur

requis

Informations sur le produit

Baignoire à Hydromassage avec

SystèmedeBalnéothérapie K-1418-AH illustré

Appareil* : espace du lavabo espace

supérieure poids

Cuve de la

baignoire 48” (121,9 cm) x

27” (68,6 cm) 60” (152,4 cm) x

30” (76,2 cm) 140 lbs.

(63,5 kg)

profondeur de

l’eau capacité

Au trop-plein 16” (40,6 cm) 94 gal. (355,8 L)

* Mesures approximatives pour comparaison seulement.

Pompe Chauffage Voltage Fréquence Ampérage

1,5 CV 1,5 Kw 240 V 50/60 Hz 11 A

Branchement électrique nécessaire

Circuit dédié requis, protégé par un disjoncteur différentiel de classe

A -Disjoncteur- Interrupteur (GFCI) ou Disjoncteur du Circuit - de la

Mise à la Terre - (ELCB) :

Pompe/contrôle 220-240 V. 20 A. 50/60 Hz.

Remarques

Installez ce produit selon la notice d’installation.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 1600 lbs (725,7 kg).

Le tuyau fournissant l’eau chaude doit être d’une capacité de 70%

ou plus. Les installations déprendront.

Lorsque vous installez un robinet sur gorge, assurez-vous qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer les trous. Reportez vous aux codes

nationaux et locaux pour les normes d’écart anti-retour, lorsque

vousinstallezlebecsurl’espacedeposedurobinet.

Cette Baignoire à Hydromassage a été conçue pour être encastrée.

Cette Baignoire à Hydromassage n’est pas faite pour une alcôve à trois

parois et avec une pomme de douche murale.

Les dimensions de la baignoire sont nominales et conformes aux

tolérances données par la norme ANSI Z124.1.

K-1418-AH

5-1/4” (13, cm)

11-3/4”

(29,8 cm)

1-1/16” (2,7 cm)

20-1/8”

(51,1 cm)

ØExt.1-1/2”

42” (106,7 cm)

36” (91,4 cm)

72” (182,9 cm)

2-7/8” (7,3 cm)

3” (7,6 cm)

22”

(55,9 cm)

3” (7,6 cm)

POMPE/CONTRÔLE D’ACCÈS

1023240-1-B4Kohler Co.

Diagrama de Instalación

Bañera de hidromasaje acrílica con sistema de terapia balnearia

Diagrama de Instalación

No es necesario cambiar las medidas si se conecta con el drenaje

ilustrado. (K-7161-AF o K-7161M-AF)

Abertura para las

instalaciones

empotradas

70-1/2” (179,1 cm) x 40-1/2” (102,9 cm)

Panel de acceso mínimo:

Bomba/control 34” (86,4 cm)

de ancho x 15”

(38,1 cm) de alto

necesario

Información del Producto

Bañera de hidromasaje con sistema de

terapia balnearia K-1418-AH ilustrado

Aparato

sanitario*: área de la pileta área superior peso

Área de la

bañera 48” (121,9 cm) x

27” (68,6 cm) 60” (152,4 cm) x

30” (76,2 cm) 140 lbs.

(63,5 kg)

profundidad del

agua capacidad

Al rebosadero 16” (40,6 cm) 94 gal. (355,8 L)

* Dimensiones aproximadas sólo para comparar.

Bomba Calentador Voltaje Frecuencia Amperaje

1,5 CV 1,5 kW 240 V 50/60 Hz 11 A

Requisitos Eléctricos

Requiere un circuito dedicado protegido por un interruptor de

circuito accionado por corriente de pérdida a tierra (GFCI) de clase

Bomba/control 220-240 V, 20 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener como mínimo 1600 lbs (725,7 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

Si la grifería se instala en el reborde, asegúrese de que no haya

interferencias con el rebosadero del drenaje y el sistema de

circulación antes de perforar los orificios. Si el surtidor se instala

sobre la cubierta para la grifería, consulte los códigos locales y

nacionales para obtener los requisitos mínimos de espacio libre.

Esta bañera de hidromasaje está diseñada para las instalaciones

empotradas solamente. No está diseñada para instalarse en un

espacio hueco entre tres paredes con ducha.

El aparato sanitario cumple con la norma Z124.1 del ANSI. Todas

las dimensiones son nominales.

K-1418-AH

5-1/4” (13,3 cm)

11-3/4”

(29,8 cm)

1-1/16” (2,7 cm)

20-1/8”

(51,1 cm)

D.E. 1-1/2”

42” (106,7 cm)

36” (91,4 cm)

72” (182,9 cm)

2-7/8” (7,3 cm)

3” (7,6 cm)

22”

(55,9 cm)

3” (7,6 cm)

ACCESO A LA BOMBA/CONTROL
