Kohler K-1158 Quick start guide

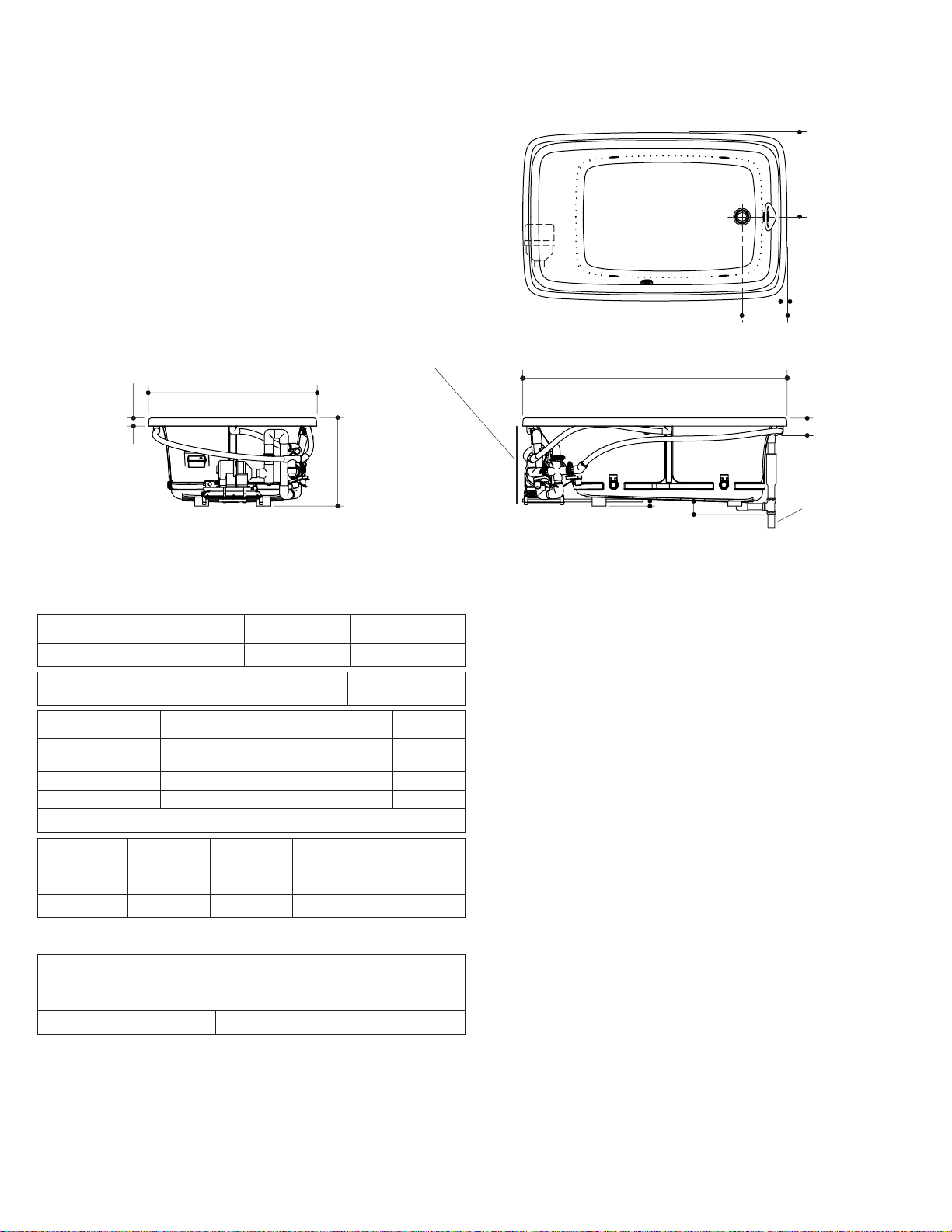

Roughing-In Guide

Bath with Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1158

Product Information

Bath with chromatherapy K-1158-GCR shown

Bath K-1158-G not shown

Cutout template (included with bath) 1043292-7

Fixture*: basin area top area weight

Bathing well 46″(116.8 cm)

x30″(76.2 cm) 57″(144.8 cm)

x34″(86.4 cm) 130 lbs.

(59 kg)

water depth capacity

To overﬂow 16″(40.6 cm) 95 gal. (359.6 L)

* Approximate measurements for comparison only.

Blower

motor/

control:

Heater V Hz A

1 hp 300 W 220-240 50/60 3

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Blower motor/control: 220-240 V, 15 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.

Floor support under bath must provide for a minimum of 1800 lbs.

(816.5 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

This bath is designed for drop-in installation only. It is not suited

for use in a three wall alcove with an overhead shower.

A blower motor/control access panel is required.

21"

(53.3 cm)

2-1/4"

(5.7 cm)

1-1/2" OD

2-3/4"

(7 cm)

1" (2.5 cm) 2-7/8"

(7.3 cm)

No change in measurements if connected with

drain illustrated. (K-7161-AF or K-7161M-AF)

(5.1 cm)

22"

(55.9 cm)

Blower/Control Access

34" (86.4 cm) W x 15"

(38.1 cm) H Max. 9" (22.9 cm)

41-3/4" (106 cm) 65-7/8" (167.3 cm)

1043960-1-A 2 Kohler Co.

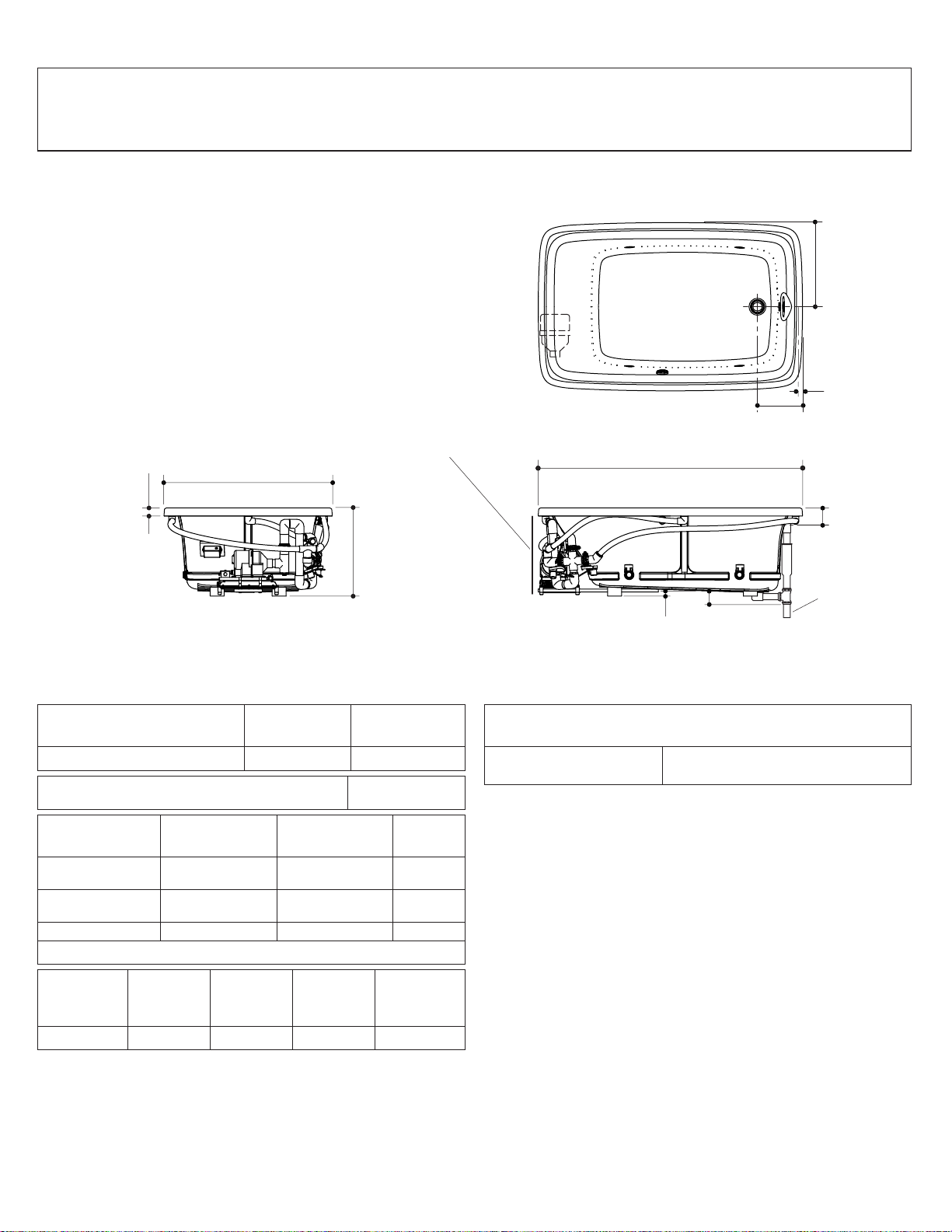

Guide de raccordement

Baignoire à jets d’air

Information sur le produit

Baignoire avec

chromathérapie K-1158-GCR illustré

Baignoire K-1158-G non illustré

Gabarit de découpe (inclus avec la baignoire) 1043292-7

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

Bassin de la

baignoire 46″(116,8 cm)

x30″(76,2 cm) 57″(144,8 cm)

x34″(86,4 cm) 130 lbs.

(59 kg)

profondeur

d’eau capacité

Au trop plein 16″(40,6 cm) 95 gal. (359,6 L)

* Mesures approximatives pour comparaison uniquement.

Moteur-

souffleur/

contrôle:

Chauffeau V Hz A

1 CV 300 W 220-240 50/60 3

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB) :

Moteur-

souffleur/contrôle: 220-240 V. 15 A. 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Les dimensions du meubles sont nominales et conformes aux

tolérances selon la norme ANSI Standard Z124.1.

Le sol sous la baignoire doit pouvoir soutenir une charge minimale

de 1800 lbs. (816,5 kg).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Cette baignoire a été uniquement conçue pour être encastrée. Cet

appareil n’est pas fait pour une alcôve à trois murs, et avec une

pomme de douche au plafond.

Un panneau d’accès au moteur-souffleur/contrôle est requis.

21"

(53,3 cm)

2-1/4"

(5,7 cm)

2-3/4"

(7 cm)

1" (2,5 cm) 2-7/8"

(7,3 cm)

(5,1 cm)

22"

(55,9 cm)

9" (22,9 cm)

41-3/4" (106 cm) 65-7/8" (167,3 cm)

ØExt.1-1/2"

Aucun changement dans les mesures ne

sera nécessaire si connecté avec le drain

illustré. (K-7161-AF or K-7161M-AF)

Accès au compresseur

et aux commandes

34" (86,4 cm) L x

15" (38,1 cm) H Max.

Kohler Co. 3 1043960-1-A

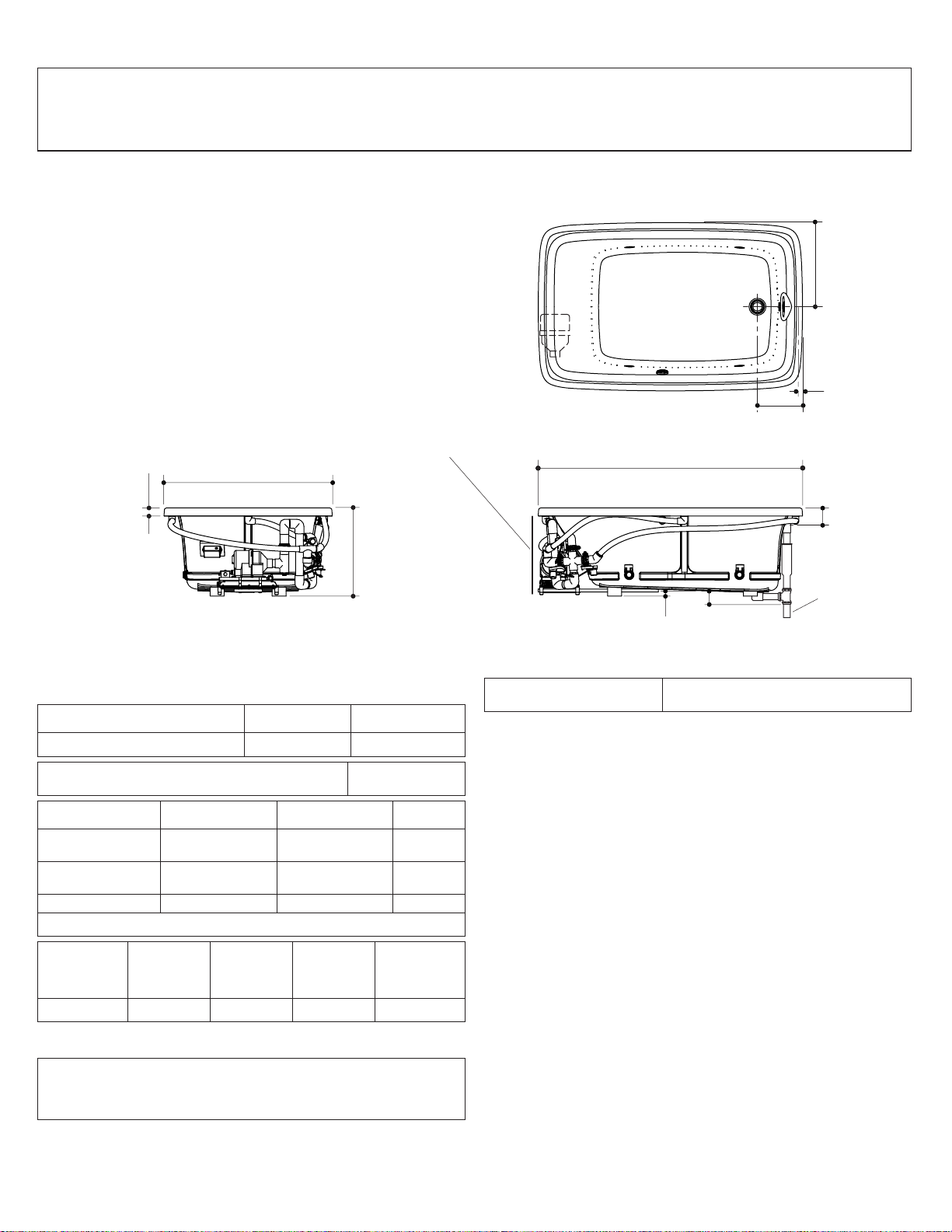

Diagrama de instalación

Bañera con inyectores de aire

Información sobre el producto

Bañera con cromaterapia K-1158-GCR ilustrada

Bañera K-1158-G no ilustrada

Plantilla de corte (incluida con la bañera) 1043292-7

Producto*: área de la pileta área superior peso

Área de la

bañera 46″(116,8 cm)

x30″(76,2 cm) 57″(144,8 cm)

x34″(86,4 cm) 130 lbs.

(59 kg)

profundidad

del agua capacidad

Al rebosadero 16″(40,6 cm) 95 gal. (359,6 L)

* Dimensiones aproximadas sólo para comparar.

Motor

soplador/

control:

Calentador V Hz A

1 hp 300 W 220-240 50/60 3

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

circuito de pérdida a tierra (GFCI) de clase A o un disyuntor

de fuga a tierra (ELCB):

Motor soplador/control: 220-240 V, 15 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma Z124.1 de ANSI.

El soporte del piso debajo de la bañera debe poder sostener como

mínimo 1800 lbs. (816,5 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

Esta bañera está diseñada para las instalaciones empotradas

solamente. No está diseñada para instalarse empotrada entre tres

paredes con ducha superior.

Es necesario instalar un panel de acceso al motor soplador/control.

21"

(53,3 cm)

2-1/4"

(5,7 cm)

2-3/4"

(7 cm)

1" (2,5 cm) 2-7/8"

(7,3 cm)

(5,1 cm)

22"

(55,9 cm)

9" (22,9 cm)

41-3/4" (106 cm) 65-7/8" (167,3 cm)

1-1/2" D.E.

No es necesario cambiar las medidas

si se conecta con el desagüe ilustrado.

(K-7161-AF o K-7161M-AF)

Acceso al soplador/control

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto como

máximo

Kohler Co. 4 1043960-1-A
