WALCO V 60
3. Verbinder montieren
TORX 30
1. Ausfräsung herstellen
2. Verbinderposition mit Anreißschablone anreißen
Montageanleitung
WALCO® V 60
Wandverbinder
ETA-10/0189
Halteschraube Einfrästiefe
Kragenschraube 13 mm fugenlose stramme Montage
11 mm leichtes Einhängen (2 mm Fuge)
Einstellbare Halteschraube 11 - 22 mm
Gefederte Halteschraube 11- 17 mm
3 Sechskant-
schrauben 6x50 mm
Kragenschraube12x60 mm
Art. - Nr. K102
O
8
40 40
TORX 30
Hinweis: Wenn der Verbinder in der Beplankungsebene
montiert wird, kann durch Verwendung einer zusätzlichen
DIN 125 M12 Unterlegscheibe an eine 15mm Beplankung
angepasst werden.
1. Bohren
2. Eindrehen der Kragenschraube
min 48min 48
O 8
11
Diese Zeichnung ist Eigentum der Knapp GmbH
Mindest- Ausfräsmaße (Alternativ kann der Verbinder auch in der
Beplankungsebene 13mm oder 15mm untergebracht werden.)
Art. - Nr. K578
60
7,5
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
A
A
10060100
A-A
R7,5
7,5
Frästiefe
Ø 4 Tiefe 50mm
alternativ Ø 5 Tiefe 10mm
Montageanleitung
Wandverbinder
Seite 2/4
Einstellbare Halteschraube M12
Art. - Nr. K104
O
19
beanspruchter Rand
min 60
unbeanspruchter Rand
min 60
O
50
ISK 12
ISK 8
SW 19
3. Eindrehen der Halteschraube incl. Mutter M12
2. Eindrehen der Einschraubmutter
4. Höhe justieren und Schraube mit Mutter fixieren
1. Stufenbohrung erstellen
Variabel von 9-20
O 50
O 19
7
min 32
ETA-10/0189
O
26
Eindrehwerkzeug
Art. Nr. K110
ISK 17
ISK 8
Gefederte Halteschraube M12
Art. - Nr. K106
O
26
beanspruchter Rand
min 78
unbeanspruchter Rand
min 78
ISK 8
1. Bohren
2. Eindrehen der Einschraubmutter mit Eindreh-
werkzeug
3. Halteschraube M12 eindrehen und auf
Höhe justieren
min 55min 55
O 26
Variabel
von 9-15
Diese Zeichnung ist Eigentum der Knapp GmbH
WALCO® V 60
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Montageanleitung
Seite 3/4
WALCO V 60
TORX 30
Verschraubter Kragenbolzen
Art. - Nr. K108
TORX 40
Hinweis:
Die Vollgewindeschraube kann auch mit einem Æ 5 mm
Bohrer vorgebohrt werden!
Wenn der Verbinder in der Beplankungsebene montiert
wird, kann durch Verwendung einer zusätzlichen DIN 125
M12 Unterlegscheibe an eine 15mm Beplankung angepasst
werden.
Frästiefe:
13 mm für fugenlose stramme Montage
11 mm für leichtes Einhängen (mit 2 mm Fuge)
Wandverbinder
1. Bohren
2. Eindrehen der Schraube in den Kragenbolzen
Positionierbohrung
Tiefe 50 mm
3. Verbinder montieren
1. Ausfräsung herstellen
3 Sechskant-
schrauben 6x50 mm
2. Verbinderposition mit Anreißschablone anreißen
O
5
40 40
Diese Zeichnung ist Eigentum der Knapp GmbH
WALCO® V 60 VK D12
SK 8x80
1169
VK D12
60
7,5
A
A
10060100
A-A
R7,5
7,5
Frästiefe
Art. - Nr. K578
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Ø 4 Tiefe 50mm
alternativ Ø 5 Tiefe 10mm
Mindest- Ausfräsmaße (Alternativ kann der Verbinder auch in der
Beplankungsebene 13mm oder 15mm untergebracht werden.)
Montageanleitung
Seite 4/4
10 60
4415
10
min 7dmin 7d
4911
21,5
O
12
80 60
a2 = 40
80 60
a2 a2 = 17,5
14 Einfrästiefe
min 100
WALCO V 60
WALCO V Sperrklappe
Art. - Nr. K112
8
Einschub-
richtung
WALCO V
1. Positionieren 2. Einführen 3. Verriegeln
Sperrklappe
Sperrklappe federt zurück und
die Kragenschraube ist verriegelt
Sperrklappe wird
hinuntergedrückt
Kragenschraube
Wandverbinder mit Sperrklappe
ETA-10/0189
Kragenschraube 12x60 mm
Einschub-
richtung
Diese Zeichnung ist Eigentum der Knapp GmbH
WALCO® V 60
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Seite 1/2
TORX 30
Montageanleitung
Wandverbinder
Diese Zeichnung ist Eigentum der Knapp GmbH
Art. - Nr. K578
WALCO 60 VS
Art. - Nr. K701/Set
Mindest- Ausfräsmaße
1. Ausfräsung herstellen
3. Verbinder montieren
Frästiefe bei beidseitiger Ausfräsung:
12 mm
2. Schraubenposition mit Anreißschablone markieren
60
30
60
7,5 45
7,5
R 7,5
O
4/ 50 tief
Frästiefe
TORX 30
Frästiefe bei beidseitiger Ausfräsung:
15 mm für fugenlose stramme Montage
13 mm für leichtes Einhängen (mit 2 mm Fuge)
Frästiefe bei einseitiger Ausfräsung:
27 mm für fugenlose stramme Montage
25 mm für leichtes Einhängen (mit 2 mm Fuge)
WALCO V 60
Art. - Nr. K100/Set
Mindest- Ausfräsmaße
1. Ausfräsung herstellen
2. Schraubenposition mit Anreißschablone markieren
3. Verbinder montieren
Art. - Nr. K578
4 Sechskantschrauben
6x50 mm
4 Sechskantschrauben
6x50 mm
WALCO® 60 VS / V60
ETA-10/0189
1 Verbindung besteht aus
Set K701 und Set K100
* Schlitze können auch
für die Verstellbarkeit
verwendet werden!
Verstellbarkeit ± 10 mm *
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
30
60
R7,5
7,5
7,5 22,5
O
4/50 tief
min 100
100
Frästiefe
Seite 2/2
TORX 30
Montageanleitung
Wandverbinder
Diese Zeichnung ist Eigentum der Knapp GmbH
Art. - Nr. K578
WALCO 60 VK
Art. - Nr. K700/Set
Mindest- Ausfräsmaße
1. Ausfräsung herstellen
3. Verbinder montieren
Frästiefe bei beidseitiger Ausfräsung:
12 mm
2. Schraubenposition mit Anreißschablone markieren
TORX 30
WALCO V 60
Art. - Nr. K100/Set
1. Ausfräsung herstellen
2. Schraubenposition mit Anreißschablone markieren
3. Verbinder montieren
4 Sechskantschrauben
6x50 mm
4 Sechskantschrauben
6x50 mm
60
30
60
457,5
7,5
R7,5
O
4/ 50 tief
O
5/ 50 tief
Frästiefe
Kragenbolzen
SK-Schraube
8x80 mm
ETA-10/0189 WALCO® 60 VK / V60
1 Verbindung besteht aus
Set K700 und Set K100
* Schlitze können auch
für die Verstellbarkeit
verwendet werden!
Verstellbarkeit ± 10 mm *
Frästiefe bei beidseitiger Ausfräsung:
15 mm für fugenlose stramme Montage
13 mm für leichtes Einhängen (mit 2 mm Fuge)
Frästiefe bei einseitiger Ausfräsung:
27 mm für fugenlose stramme Montage
25 mm für leichtes Einhängen (mit 2 mm Fuge)
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Mindest- Ausfräsmaße
30
60
R7,5
7,5
7,5 22,5
O
4/50 tief
min 100
Frästiefe
Art. - Nr. K578
100
Seite 1/2
TORX 30
Montageanleitung
Wandverbinder für Vorhangfassade
Diese Zeichnung ist Eigentum der Knapp GmbH
Art. - Nr. K578
WALCO 60 M12
Art. - Nr. K702/Set
Mindest- Ausfräsmaße
1. Ausfräsung herstellen
3. Verbinder montieren
Frästiefe nach Bedarf wählbar oder stumpf
aufschrauben
2. Schraubenposition mit Anreißschablone markieren
TORX 30
WALCO V 60
Art. - Nr. K100/Set
1. Ausfräsung herstellen
2. Schraubenposition mit Anreißschablone markieren
3. Verbinder montieren
60
30
60
7,5 45
7,5
R7,5
O
4/ 50 tief
O
15 *
*... Bohrtiefe auf Verstellbereich/Länge SK-Schraube abstimmen!
Frästiefe
SK Schraube M12 x 60
IS SW 8
62 **
(22)
Frästiefe nach Bedarf wählbar oder stumpf
aufschrauben
**... Maßbeispiel bezieht sich
auf SK Schraube M12 x 60 mm
ETA-10/0189 WALCO® 60 M12 / V60
1 Verbindung besteht aus
Set K702 und Set K100
5 5
15
4 Sechskantschrauben
6x50 mm
4 Sechskantschrauben
6x50 mm
11
2 Muttern M12
SW 19
* Schlitze können auch
für die Verstellbarkeit
verwendet werden!
Verstellbarkeit ± 10 mm *
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Art. - Nr. K578
100
Mindest- Ausfräsmaße
30
60
R7,5
7,5
7,5 22,5
O
4/50 tief
min 100
Frästiefe
Seite 2/2
TORX 30
Montageanleitung
Wandverbinder für Modulbauweise
Diese Zeichnung ist Eigentum der Knapp GmbH
Art. - Nr. K578
WALCO 60 M12
Art. - Nr. K702/Set
Mindest- Ausfräsmaße
1. Ausfräsung herstellen
3. Verbinder montieren
Frästiefe nach Bedarf wählbar oder stumpf
aufschrauben
2. Schraubenposition mit Anreißschablone markieren
TORX 30
WALCO V 60
Art. - Nr. K100/Set
1. Ausfräsung herstellen
2. Schraubenposition mit Anreißschablone markieren
3. Verbinder montieren
*... Bohrtiefe auf Verstellbereich/Länge SK-Schraube abstimmen! Frästiefe nach Bedarf wählbar oder stumpf
aufschrauben
**... Maßbeispiel bezieht sich
auf SK Schraube M12 x 40 mm
ETA-10/0189 WALCO® 60 M12 / V60
1 Verbindung besteht aus
Set K702 und Set K100
4 Sechskantschrauben
6x50 mm
4 Sechskantschrauben
6x50 mm
60
30
60
7,5 45
7,5
R7,5
O
4/ 50 tief
O
15*
Frästiefe
O
35
10
55
11
10 23 - 32 **
(9)
Mutter M12
SW 19
SK Schraube M12 x 60
IS SW 8
Verstellbarkeit ± 10 mm *
* Schlitze können auch
für die Verstellbarkeit
verwendet werden!
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderungen vorbehalten / all measures in mm - Errors excepted. VERSION 25. 03. 2021
Mindest- Ausfräsmaße
30
60
R7,5
7,5
7,5 22,5
O
4/50 tief
min 100
Frästiefe
Art. - Nr. K578
100
page 1/4
WALCO V 60

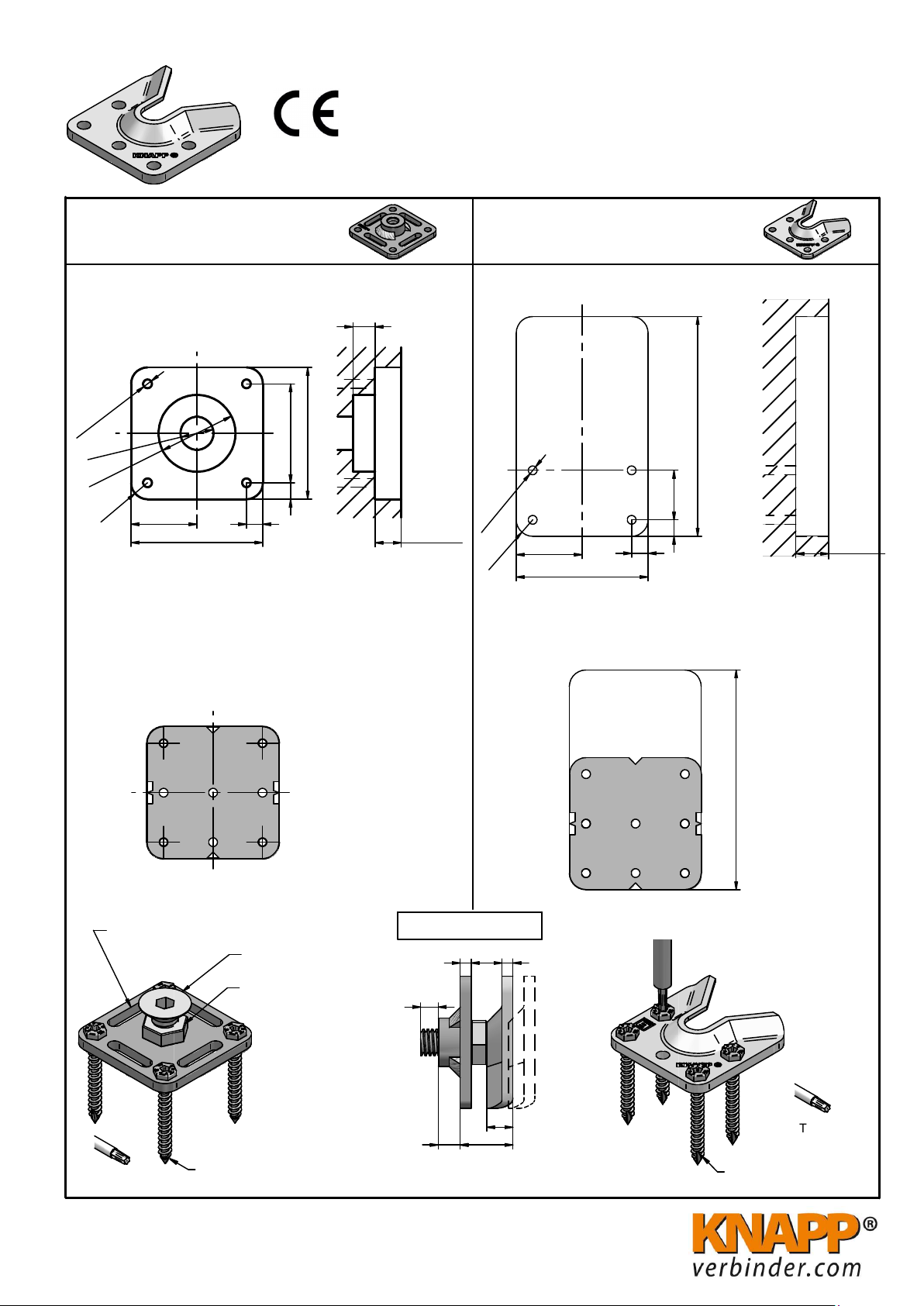

3. Assemble connector
TORX 30
1. Machined edge
2. Marking Connector position with scribing jig
Art. - No. K578
Assembly Instructions
Wall connector
ETA-10/0189
Holding screw Depth T
Collar screw 13 mm without joint=> tight fitting
11 mm easy to connect (2 mm gap)
Retaining holding screw 11 - 22 mm
Retaining spring holding screw 11- 17 mm
3 Hex-head-wood
screws 6x50 mm
Collar Screw 12x60 mm
Art. - No. K102
O
8
40 40
TORX 30
1. Drilling
2. Screwing collar screw
min 48min 48
O 8
11
This drawing is the exclusive property of Knapp GmbH.
© Knapp GmbH. All measures in mm - Errors excepted. VERSION 25. 03. 2021
WALCO® V 60
60
7,5
A
A
10060100
A-A
R7,5
7,5
depth
Ø 4 depth 50mm
alternativ Ø 5 depth 10mm
Note: If the connector is installed in the sheeting
level, it can be adapted to 15mm sheeting by
using an additional DIN 125 M12 washer.
Minimum milling dimensions (alternatively, the connector can also
be accommodated in the sheeting level 13 mm or 15 mm)
