Kimex 031-4900K User manual

MANUEL DE MONTAGE

031-4900K / 031-4901K

rated

50kgx9/110lbsx9

50"/55''

MAX

200x200/300x300

400x200/400x400

600x400

1mm

Support plafond mur d´images pour 9 écrans

TV 45"-50"/55"

Note: Laisser au moins 1 mm

d'espace entre les écrans.

10. Alignement précis de l'affichage

1mm

Maintenance

•Vérifiez que le support est sécurisé et sûr à utiliser à intervalles réguliers (au moins tous les trois mois).

Après avoir monté chaque écran, utilisez les boutons de micro-réglage Y&Z sur les bras d'interface pour niveler et aligner

l'écran.

Une fois que les écrans sont tous ajustés, serrez les vis de sécurité pour fixer les écrans.

• BOUTON DE RÉGLAGE DE L'AXE Z - pour le réglage de la hauteur / la mise à niveau de l'écran

(Le réglage total de l'axe Z est de 20 mm)

• BOUTON DE RÉGLAGE DE L'AXE Y - pour le réglage de la profondeur / de l'inclinaison

(Le réglage total de l'axe Y est de 10 mm)

Requis

IMPORTANT: Assurez-vous d'avoir reçu toutes les pièces conformément à la liste de contrôle des composants avant

l'installation.Si des pièces sont manquantes ou défectueuses, contactez votre revendeur pour un remplacement.

Component Checklist

Package M x9

Package W x3

Liste des pièces

boulon d'expansion

W-A

(x6)

rail de montage A

031-1007 (x6) pour la ref 031-4900K

031-1008 (x3) + 031-1021 (x3) pour le ref 031-4901K

connecteur (x9)

B 031-1020 Barre Vesa (x18)

D 031-1011 embout (x6)

embout (x6)

clip câble (x18)

écrou coulissant

(x42) L

colonne (x3)

F 031-1016

applique (x3) G

031-1019

capuchon (x3)

M8x12 (x48)

M8x80 (x9)

M8 (x9)

D8 rondelle (x6)

Clé à molette double

(x1) S

M8x10

(x6) M6 (x36)

gabarit de montage (x1)

3mm clé Allen (x1) T 5mm clé Allen (x1) U

barre de connexion C

(x9)

ondelle (x4)

M-F

petite entretoise (x8)

M-G

grande entretoise(x8)

M-H

M8x50

M-E

(x4)

M5x14

M-A

(x4) M6x14

M-B

(x4) M6x30

M-C

(x4) M8x30

M-D

(x4)

L'utilisation avec des produits plus lourds que les poids nominaux indiqués peut entraîner une

instabilité et des possibles blessures.

• Veuillez suivre attentivement les instructions de montage. Une mauvaise installation peut

entraîner des dommages ou des blessures graves.

• Un équipement de sécurité et des outils appropriés doivent être utilisés. Ce produit ne doit être

installé que par professionnels.

• Ce produit est conçu pour être installé sur un plafond en béton uniquement.

• Assurez-vous que la surface de support supportera en toute sécurité le poids combiné de

l'équipement et tout le matériel et les composants attachés.

• Utilisez les vis de montage fournies et NE SERREZ PAS TROP les vis de montage.

• Ce produit contient de petits articles qui pourraient présenter un risque d'étouffement en cas

d'ingestion. Garder ces articles loin des enfants.

• Ce produit est destiné à une utilisation en intérieur uniquement. L'utilisation de ce produit à

l'extérieur peut entraîner défaillance du produit et blessures corporelles.

ATTENTION

Lisez tout le manuel d'instructions avant de commencer l'installation et l'assemblage.

Si vous avez des questions concernant les instructions ou les avertissements, veuillez

contacter votre distributeur local pour obtenir de l'aide.

＜80mm 80-110mm 110mm

＞

1:1

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

ATTENTION

Les installateurs doivent vérifier que la surface de support supportera en toute sécurité le poids combiné de

l'équipement et tout le matériel et les composants attachés.

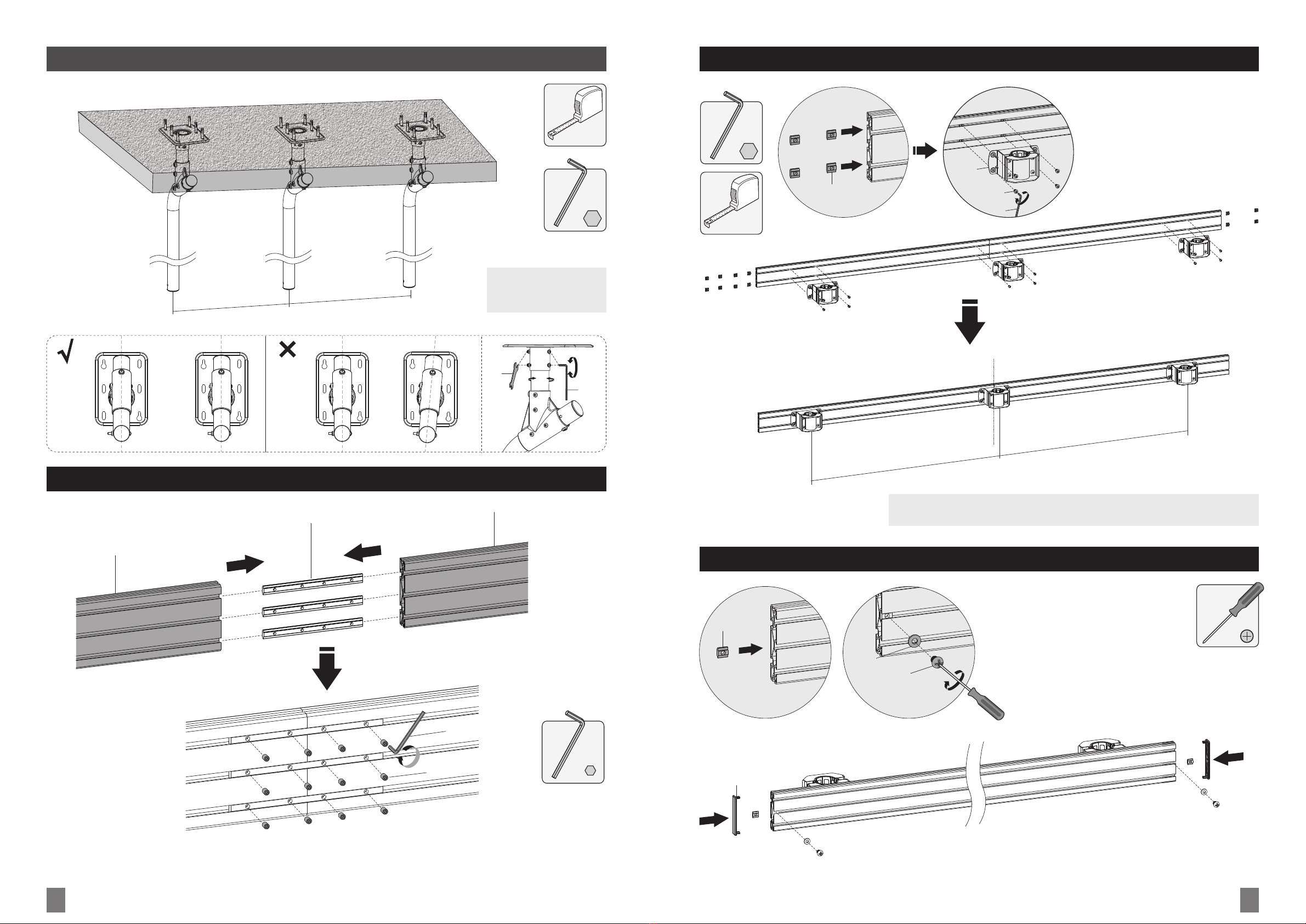

1. Assembler la colonne

ECRAN

W-A

Faites glisser la plaque de plafond sur le poteau.

Faites correspondre les trous de la base du plafond (comme indiqué sur le schéma) en fonction

de l'épaisseur du téléviseur.

Percer des trous

pilotes

marquer

l'emplacement exact

des

trous de montage

2. Fixez la plaque de plafond au plafond en béton

Insérez les boulons d'expansion dans le trou comme

illustré. Une fois insérés, retirez les rondelles et les écrous

hexagonaux.

Fixez les écrous hexagonaux aux boulons d'expansion

correspondants au motif de trou de serrure trouvé sur la

plaque de plafond. Ne pas trop serrer et laisser un petit

espace pour que la plaque de plafond glisser dans les fentes

en trou de serrure.

3. Etendre le rail de montage

1:1

X=1070mm

center

X=1070mm

4. Fixer le connecteur au rail de montage

Gardez le même sens de montage des connecteurs.

Assurez-vous que l'écart entre les moitiés des connecteurs est égal des

deux côtés.

Note:

5. Installer les embouts d'extrémité

1:1

Note: Les colonnes

doivent être parallèles

les unes aux autres

pour une installation

correcte.

X=1070mm X=1070mm

hauteur de l'écran +3mm

1:1

Flèche pointant vers le haut

Haut de l'écran

1:1

7. Installer le capuchon sur l'applique

8. Fixer le support TV

1:1

X X

√

6. Fixer le rail de montage à la colonne

Note: La distance entre les rails est la hauteur

de l'écran PLUS 3 mm supplémentaires.

Une fois la distance entre les rails déterminée,

serrez fermement le rail inférieur à la colonne

comme indiqué avant de monter les écrans.

Retirer le capuchon

Fixer le capuchon

Positionnez les barre VESA aussi près que possible du centre de l'écran.

910

Fixer le support TV sur l'arrière plat ou non plat de l'écran 9. Accrocher l'écran

M-C M-D

M-E M-F

M-G M-H

M-A M-B

1:1

M-A

M-F

M-B

M-F

M-C

M-D

M-F

M-E

M-F

M-G

M-H

Accrochez le premier écran au

rail inférieur

Ne serrez pas trop les vis.

Note: Choisissez les vis, rondelles et entretoises appropriées (si nécessaire) en fonction du type d'écran

BOUTON AXE Z

BOUTON AXE Y

À l'aide d'un niveau, alignez l'écran sur le sol avec les BOUTON DE RÉGLAGE DE L'AXE Z.

Utilisez les BOUTONS DE RÉGLAGE DE L'AXE Y pour vous assurer que l'écran est

perpendiculaire au sol.

Réglage latéral (AXE X)

X X

√

Note:

Montez les écrans

dans l'ordre indiqué.

INSTALLATION MANUAL

rated

50kgx9/110lbsx9

50"

MAX

200x200/300x300

400x200/400x400

600x400

1mm

Video Wall Ceiling Mount

Note: Leave at least 1mm gap

between screens.

10. Precise Display Alignment

1mm

Maintenance

• Check that the bracket is secure and safe to use at regular intervals(at least every three months).

After mounting each screen use the Y&Z micro-adjustment knobs on the interface arms to level and align screen.

Once the screen are all adjusted, tighten the safety screws to secure the screens.

• Z AXIS ADJUSTMENT KNOB - for height adjustment/screen leveling

(Total Z axis adjustment is 20mm)

• Y AXIS ADJUSTMENT KNOB - for depth adjustment/tilt adjustment

(Total Y axis adjustment is 10mm)

031-4900K / 031-4901K

Required for Installation

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.

If any parts are missing or faulty, contact your place of purchase for a replacement.

Component Checklist

Package M x9

Package W x3

Component Checklist

expansion bolt

W-A

(x6)

mounting rail (x6)

collar (x9)

TV bracket (x18)

end cap (x6)

cable clip (x18)

sliding nut (x42)

pole (x3)

ceiling plate (x3)

end cap (x3)

M8x12 (x48)

M8x80 (x9)

M8 (x9)

D8 washer (x6)

Double Ended

Cresent Wrench (x1)

M8x10

(x6) M6 (x36)

mounting template (x1)

3mm Allen Key (x1)

5mm Allen Key (x1)

connecting bar

(x9)

washers (x4)

M-F

small spacers (x8)

M-G

big spacers (x8)

M-H

M8x50

M-E

(x4)

M5x14

M-A

(x4) M6x14

M-B

(x4) M6x30

M-C

(x4) M8x30

M-D

(x4)

•Use with products heavier than the rated weights indicated may result in instability causing

possible injury.

• Please closely follow the assembly instructions. Improper installation may result in damage

or serious personal injury.

• Safety gear and proper tools must be used. This product should only be installed by

professionals.

• This product is designed to be installed on concrete ceiling only.

• Make sure that the supporting surface will safely support the combined weight of the

equipment and all attached hardware and components.

• Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.

• This product contains small items that could be a choking hazard if swallowed. Keep

these items away from children.

• This product is intended for indoor use only. Using this product outdoors could lead to

product failure and personal injury.

CAUTION

have any questions regarding any of the instructions or warnings, please contact your

local distributor for assistance.

Read the entire instruction manual before you start installation and assembly. If you

＜80mm 80-110mm 110mm

＞

1:1

60mm

(2.4")

45mm

(1.8")

ø 12mm

(ø 1/2")

WARNING

Installers must verify that the supporting surface will safely support the combined weight of the equipment

and all attached hardware and components.

1. Assemble the Pole

SCREEN

W-A

Slide the ceiling plate to the pole.

Match the ceiling base holes (as shown in the diagram) according to the thickness of TV.

Drill pilot holes

Mark the

exact location of

mounting holes

2. Attach Ceiling Plate to the Concrete Ceiling

Insert the expansion bolts into the hole as shown.

Once inserted, remove the washers and hex nuts.

Attach the hex nuts to the expansion bolts corresponding

to the keyhole pattern found on the ceiling plate. Do not

overtighten and leave a small gap so the ceiling plate will

slide into the keyhole slots.

3. Extend the Mounting Rail

1:1

X=1070mm

center

X=1070mm

4. Attach Collar to the Mounting Rail

·Keep the mounting direction of collars are the same.

·Ensure the gap between the collar halves on both sides are equal.

Note:

5. Install the End Cap

1:1

Note: Poles must be

parallel to each other

for proper installation.

X=1070mm X=1070mm
