Kessel LW 600 User manual

Aquapump Medium

LW 600

Einbau- und Betriebsanleitung

DE Einbau- und Betriebsanleitung....................................................................... 2

EN Installation and operating instructions.......................................................... 18

FR Instructions de pose et d’utilisation.............................................................. 34

IT Istruzioni per l’installazione e l’uso...............................................................51

NL Inbouw- en bedieningshandleiding............................................................... 68

PL Instrukcja zabudowy i obsługi.......................................................................85

Aquapump Medium

LW 600

Einbau- und Betriebsanleitung

DE Einbau- und Betriebsanleitung....................................................................... 2

EN Installation and operating instructions.......................................................... 18

FR Instructions de pose et d’utilisation.............................................................. 34

IT Istruzioni per l’installazione e l’uso...............................................................51

NL Inbouw- en bedieningshandleiding............................................................... 68

PL Instrukcja zabudowy i obsługi.......................................................................85

2022/11 328-198_04

Inhalt

1 Hinweise zu dieser Anleitung................................................................................................................................... 4

2 Sicherheit.................................................................................................................................................................. 5

3 Technische Daten..................................................................................................................................................... 11

4 Montage.................................................................................................................................................................... 13

5 Inbetriebnahme......................................................................................................................................................... 16

6 Wartung.................................................................................................................................................................... 17

7 009-065_DOP_Pumpstation_Aquapump_Medium................................................................................................... 102

8 009-065-C_DOC_Pumpstation_Aquapump_Medium............................................................................................... 103

9 009-072_DOP_Pumpstation_Aquapump_Medium................................................................................................... 104

10 009-072-C_DOC_Pumpstation_Aquapump_Medium............................................................................................... 105

2 / 108 Einbau- und Betriebsanleitung 328-198_03

Liebe Kundin, lieber Kunde,

als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun-

gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig-

keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns

dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.

Ihre KESSEL AG

Bahnhofstraße 31

85101 Lenting, Deutschland

Bei technischen Fragestellungen helfen Ihnen gerne unsere qualifizierten Servicepartner vor Ort weiter.

Ihren Ansprechpartner finden Sie unter:

www.kessel.de/kundendienst

Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistungen wie Inbetriebnahme, Wartung oder

Generalinspektion in der gesamten DACH-Region, andere Länder auf Anfrage.

Informationen zur Abwicklung und Bestellung finden Sie unter:

www.kessel.de/service/dienstleistungen

328-198_03 Einbau- und Betriebsanleitung 3 / 108

1 Hinweise zu dieser Anleitung

Folgende Darstellungskonventionen erleichtern die Orientierung:

Darstellung Erläuterung

(5) Positionsnummer 5 von nebenstehender Abbildung

... Handlungsschritt in Abbildung

Prüfen, ob Handsteuerung aktiviert wurde. Handlungsvoraussetzung

OK betätigen. Handlungsschritt

Anlage ist betriebsbereit. Handlungsergebnis

siehe "Sicherheit", Seite 5 Querverweis auf Kapitel 2

|Wartungsintervall definieren| Bildschirmtext

Fettdruck besonders wichtige oder sicherheitsrelevante Information

Kursivschreibung Variante oder Zusatzinformation (z. B. gilt nur für ATEX-Variante)

Technische Hinweise, die besonders beachtet werden müssen.

4 / 108 Einbau- und Betriebsanleitung 328-198_04

2 Sicherheit

Folgende Symbole werden verwendet:

Zeichen Bedeutung

Gerät freischalten!

Gebrauchsanweisung beachten

CE-Kennzeichnung

Warnung Elektrizität

WEEE-Symbol, Produkt unterliegt RoHS-Richtlinie

WARNUNG

Warnt vor einer Gefährdung von Personen. Eine Missachtung

dieses Hinweises kann schwerste

Verletzungen oder Tod zur Folge haben.

VORSICHT

Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung

dieses Hinweises kann schwere

Verletzungen und Materialschäden zur Folge haben.

Produkt erfüllt die Anforderungen für explosionsgefährdete Atmosphäre (ATEX)

2.1 Allgemeine Sicherheitshinweise

Bei Installation, Betrieb, Wartung oder Reparatur der Anlage sind die Unfallverhütungsvorschriften, die in Frage kommenden

Normen und Richtlinien, sowie die Vorschriften der örtlichen Energie- und Versorgungsunternehmen zu beachten.

ACHTUNG

Anlage freischalten!

Sicherstellen, dass die elektrischen Komponenten während der Arbeiten von der Spannungsversorgung getrennt

sind.

WARNUNG

Spannungsführende Teile!

Bei Tätigkeiten an elektrischen Leitungen und Anschlüssen Folgendes beachten:

Für alle elektrischen Arbeiten an der Anlage gelten die nationalen Sicherheitsvorschriften.

Die Anlage muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht

mehr als 30 mA versorgt werden.

Die Schwimmerschalter stehen unter Spannung und dürfen nicht geöffnet werden.

Sicherstellen, dass sich die Elektrokabel sowie alle anderen elektrischen Anlagenteile in einem einwandfreien Zustand befin-

den. Bei Beschädigung darf die Anlage auf keinen Fall in Betrieb genommen werden, bzw. ist umgehend abzustellen.

WARNUNG

Gefahr durch Überspannung!

Anlage nur in Gebäuden betreiben, in denen ein Überspannungsableiter (z. B. Überspannungsschutzeinrichtung

Typ 2 nach VDE) installiert ist. Störspannung kann elektrische Komponenten stark beschädigen und zu einem

Ausfall der Anlage führen.

VORSICHT

Heiße Oberflächen!

Pumpen können während des Betriebes eine hohe Temperatur entwickeln.

Schutzhandschuhe tragen, oder Pumpe abkühlen lassen.

WARNUNG

Transportrisiko/Eigengewicht der Anlage!

Gewicht der Anlage/Anlagenbestandteile prüfen (siehe "Technische Daten", Seite 11).

Auf richtiges Heben und Arbeitsergonomie achten.

328-198_04 Einbau- und Betriebsanleitung 5 / 108

Vorgeschriebene persönliche Schutzausrüstung!

Bei Einbau, Wartung und Entsorgung an der Anlage stets Schutzausrüstung verwenden.

Schutzkleidung

Schutzhandschuhe

Sicherheitsschuhe

Gesichtsschutz

VORSICHT

Pumpen können unerwartet anlaufen.

Vor Wartung oder Reparatur die Anlage ausschalten oder von der Stromversorgung trennen.

Die Pumpe darf niemals trocken oder im Schlürfbetrieb laufen, Freistromrad und Pumpengehäuse müssen

immer bis zur Mindesteintauchtiefe überflutet sein.

Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser aufhalten oder die Druckleitung nicht

angeschlossen ist.

Die Pumpe baut einen Förderdruck/Überdruck auf.

Betriebs- und Wartungsanleitungen müssen am Produkt verfügbar gehalten werden.

6 / 108 Einbau- und Betriebsanleitung 328-198_04

2.2 Personal - Qualifikation

Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoffverordnung oder

nationale Entsprechungen.

Der Betreiber der Anlage ist dazu verpflichtet:

eine Gefährdungsbeurteilung zu erstellen,

entsprechende Gefährdungszonen zu ermitteln und auszuweisen,

Sicherheitsunterweisungen durchzuführen,

gegen die Benutzung durch Unbefugte zu sichern.

Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen

Betreiber Sichtprüfung,

Batterietausch

Sachkundiger (kennt, ver-

steht Betriebsanweisung)

Entleerung, Reinigung

(innen), Funktionskon-

trolle, Konfiguration

des Schaltgerätes

Fachkundiger (Fachhandwer-

ker, nach Einbauanweisung

und Ausführungsnormen)

Einbau, Tausch, War-

tung von Komponen-

ten, Inbetriebnahme

Elektrofachkraft VDE 0105

(nach Vorschriften für elektr.

Sicherheit, oder nach natio-

nalen Entsprechungen)

Arbeiten an elektri-

scher Installation

1) Bedienung und Montage dürfen nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.

328-198_04 Einbau- und Betriebsanleitung 7 / 108

2.3 Bestimmungsgemäße Verwendung

Die Anlage ist als Mono-Anlage mit einer Pumpe für den Einsatz bei Einfamilienhäusern und als Duo-Anlage für den Einsatz

bei Mehrfamilienhäusern, gewerblichen Objekten und Einrichtungen der Öffentlichen Hand einzusetzen.

Als Fördermedium sind ausschließlich häusliche Abwässer möglich. Wird die Anlage für fäkalienhaltiges Abwasser einge-

setzt, muss auch die entsprechende Pumpenvariante (hier STZ 1000 - Schwarzwasser-Tauchpumpe mit Zerhacker) mon-

tiert werden.

Besondere Bedingungen für den sicheren Betrieb

Außerhalb von explosionsgefährdeten Bereichen aufstellen

Frostfreie Tiefe - Einbau des Produktes so ausführen, dass wasserführende Bestandteile in frostfreier Tiefe (regional defi-

niert) liegen

Belastungsklasse für Verkehrssicherheit beachten

Regionale Einleitbestimmungen der Kommune beachten, oftmals sind u. a. maximale Abwassertemperaturen vorgeschrie-

ben (z. B. 35°C).

Alle nicht durch eine ausdrückliche und schriftliche Erlaubnis des Herstellers erfolgten Um- oder Anbauten, Verwendungen

von nicht originalen Ersatzteilen und Reparaturen durch nicht durch den Hersteller autorisierten Betriebe oder Personen füh-

ren zum Verlust der Gewährleistung.

8 / 108 Einbau- und Betriebsanleitung 328-198_04

2.4 Produktbeschreibung

Die Anlage ist zum Einbau ins Erdreich, im mitgelieferten Schacht mit der lichten Weite 600 mm, außerhalb von Gebäu-

den vorgesehen. Die Grundwasserbeständigkeit ist bis max. 2,5 m gegeben. Die Anlage kann mit einer oder zwei Pumpen

(Mono/Duo) ausgestattet werden. Der Aufbau der beiden Pumpen und deren Verrohrung ist symmetrisch.

Folgende Merkmale sind als Varianten verfügbar:

Schwimmerschalter oder pneumatische Niveauerfassung, entsprechend mit/ohne Schaltgerät

Pumpe(n) für fäkalienfreies Abwasser GTF 600 oder GTF 1200

Pumpe(n) für fäkalienhaltiges Abwasser STZ 1000 (keine ATEX-Eignung)

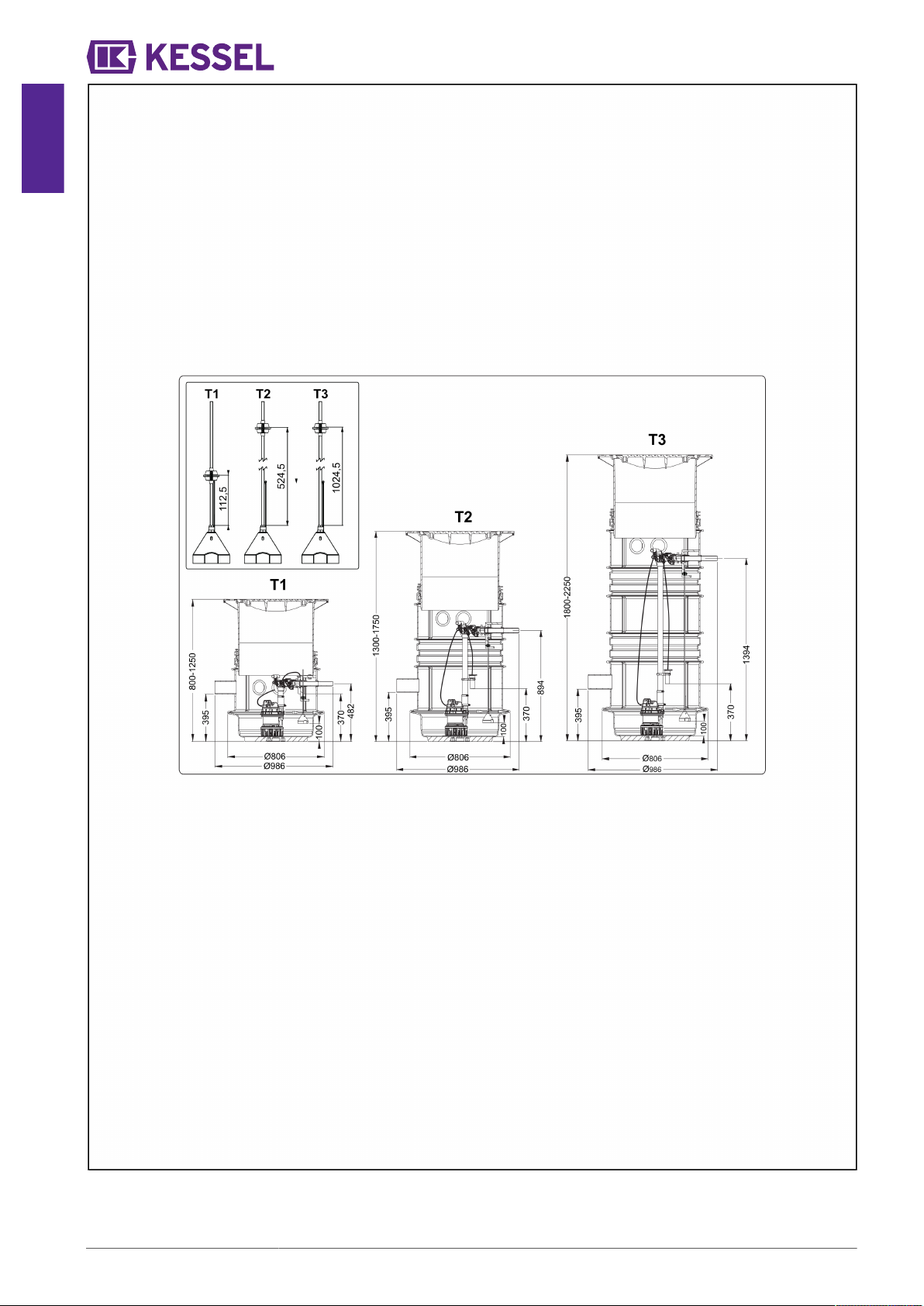

Einbautiefen T1, T2, T3

(1) Eine bzw. zwei Pumpen

(2) Schachtsystem LW 600

(3) Zulauf (DN 100 bei Pumpentyp

KTP 500/ DN 150 bei GTF 1200)

(4) Anschluss Entlüftungsleitung (DN 100)

(5) Abdeckplatte

(6) Teleskopisches Aufsatzstück

(7) Anschluss Kabelleerrohr (DN 100)

(8) Rückflussverhinderer

(9) Anschlussstutzen für Druckleitung (DN 32)

(10) Niveauerfassung (in Abbildung: Tauchglocke)

328-198_04 Einbau- und Betriebsanleitung 9 / 108

10 / 108 Einbau- und Betriebsanleitung 328-198_04
