JUKI Q141 User manual

No.05

29114717

取扱説明書 / パーツリスト

INSTRUCTION MANUAL / PARTS LIST

Q141

テープ案内

Tape Guide

安全に使用していただくために使用前に、必ずこの取扱説明書をお読みください。

また、いつでもすぐに読めるように、この取扱説明書を保管してください。

注意

本取扱説明書は、Q141 についての説明書です。本製品を MO-3000, MO-6000 シリー

ズに取り付けて使用される際は、事前に MO-3000, MO-6000 シリーズの取扱説明書の「安

全についての注意事項」を読み、十分理解の上でご使用ください。なお、Q141 を強調す

るため、MO-3000, MO-6000 シリーズのイラストは簡略化されています。従って、安全

装置のイラストも一部省略しております。

Read safety instructions carefully and understand them before using.

Retain this Instruction Manual for future reference.

CAUTION :

This Instruction Manual is intended for the Q141. Read and fully understand the

instructions given under “IMPORTANT SAFETY INSTRUCTIONS” in the Instruction

Manual the MO-3000, MO-6000 series before putting the machine into service when this

device is installed to the MO-3000, MO-6000 series.

In addition, to emphasize the Q141, some illustrations of the MO-3000, MO-6000 series

are simplied. Also, illustrations of the safety devices are partially omitted.

ー1ー

1. 仕様 / SPECIFICATIONS

適用機種：MO-3000,MO-6000 シリーズ全機種

最高回転数：7,000rpm

Applicablemodels : AllmodelsofMO-3000,MO-6000series

Max.sewingspeed : 7,000rpm

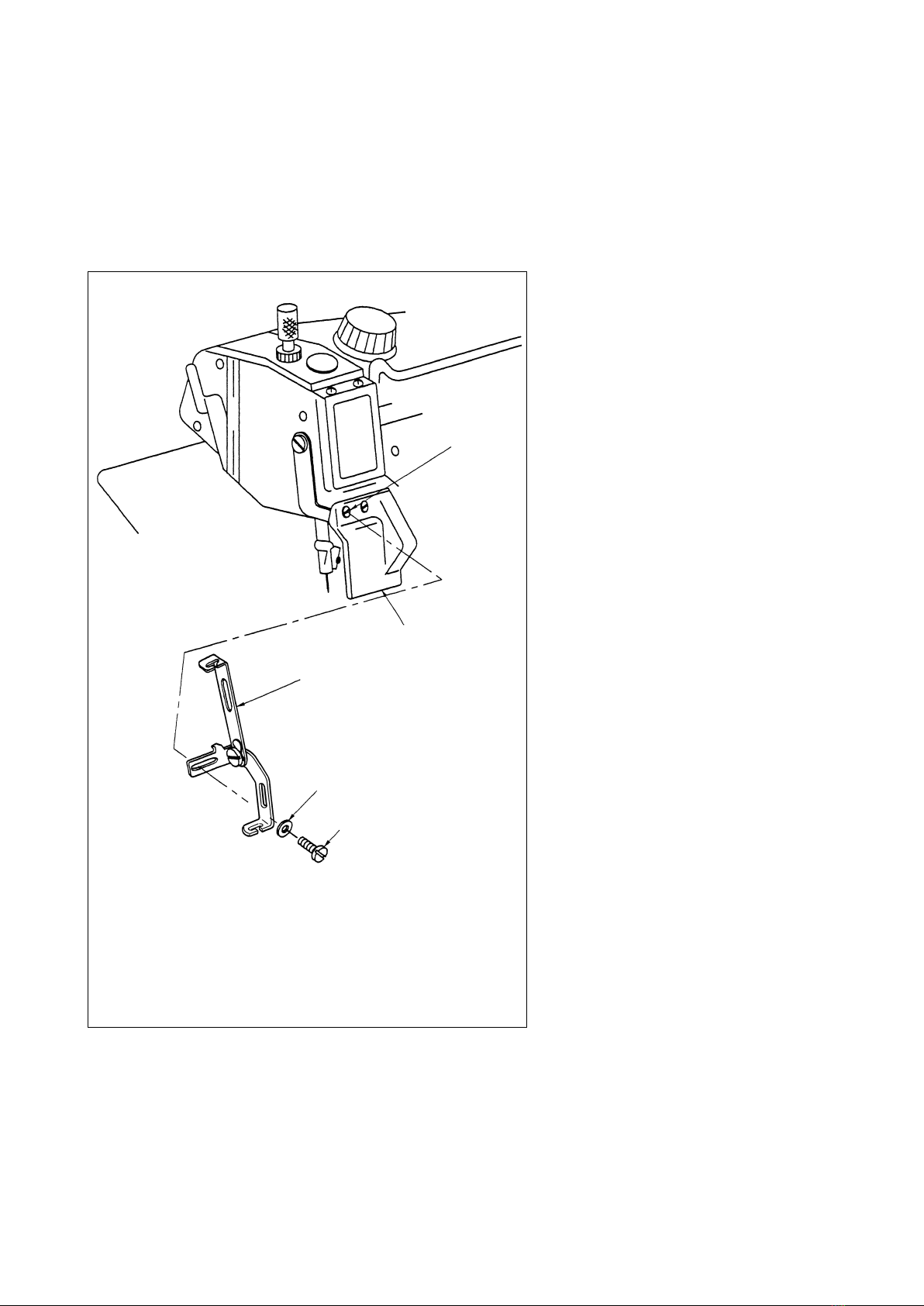

2. 装置の取り付け / INSTALLATION

1） 目保護カバー止めねじ❶(1個)

を取り外します。

2） テープ案内総組❷を目保護カバー

❺の上からテープ案内取り付けね

じ❸とテープ案内取り付け座金❹

で取り付けます。( 図ー 1)

1) Removescrew ❶fromtheeye

protectingcover.

2) Installgeneralassemblyoftapeguide

❷ontoeyeprotectingcover❺using

attachingscrew❸andwasher❹.

(Fig. 1)

❶ 目保護カバー止めねじ

❷ テープ案内総組

❸ テープ案内取り付けねじ

❹ テープ案内取り付け座金

❺ 目保護カバー

（図ー 1 / Fig. 1）

❶

Screw of eye protecting cover

❷Tape guide asm.

❸Screw of tape guide

❹Washer of tape guide

❺Eye protecting cover

❺

❷

❹

❸

ー2ー

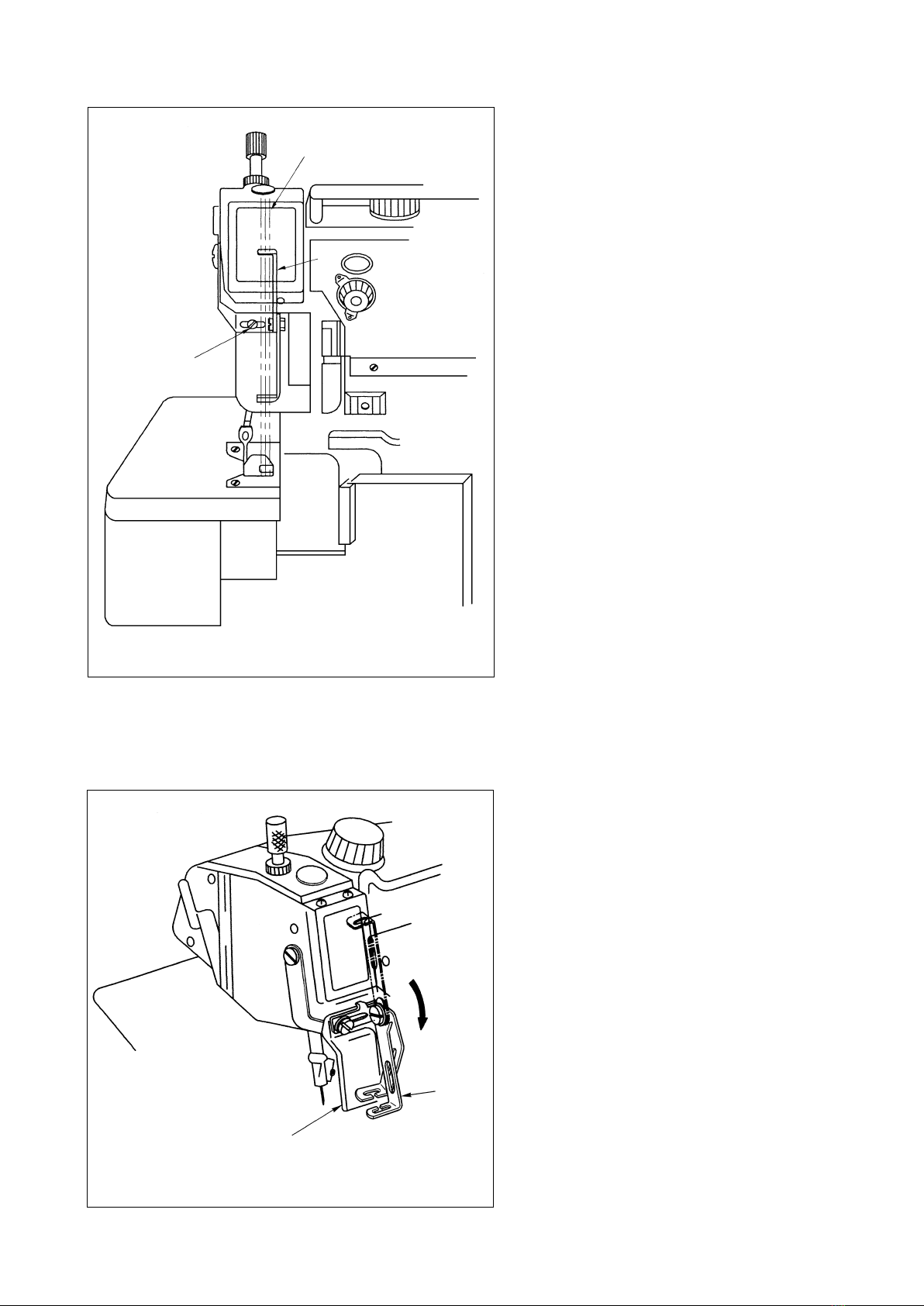

3．調整 / ADJUSTMENT

テープ案内の位置

Positionofthetapeguide

テープ案内❶の位置は、押えのテープガイ

ド部にまっすぐ入るようテープ案内取り付

けねじ❷をゆるめて左右方向を調整してく

ださい。( 図ー 2)

Loosenattachingscrew❷,andadjustthe

lateralpositionoftapeguide❶ sothatthe

tape to be sewn is fed straight into the tape

guidingsectionofthepresserfoot.(Fig.2)

4. 目保護カバー回転時の注意

CAUTION TO BE TAKEN WHEN ROTATING THE EYE PROTECTING

COVER

目保護カバー❶を回転させたい場合は、ま

ずテープ案内❷を矢印の方向に折りたたみ

ます。( 図ー 3)

それから目保護カバー❶を回転させてくだ

さい。

Ifyouwanttorotateeyeprotectingcover❶,

foldrst tapeguide❷ inthederectionofthe

arrow.(Fig.3)

Then,rotateeyeprotectingcover❶.

テープ

Tape

（図ー 2 / Fig. 2）

（図ー 3 / Fig. 3）

折りたたみ

方向

Direction

in which

tape guide

is folded

❶

❷

❶

❷

5. 使用部品 / COMPONENTS TO BE USED

❷

❸

❹

❺

❻

❼

❽

REF.NO NOTE PARTNO.  ヒンメイ/ DESCRIPTION Qty

 1  MAQ-141000A0 テープアンナイ　ソウクミ/ TAPE GUIDE ASM. 1

 2  MAQ-14101000 テープアンナイ（A）/ TAPE GUIDE A （1）

 3  MAQ-14102000 テープアンナイ（B）/ TAPE GUIDE B （1）

 4  SD-0500204-TP ダンネジ/ HINGE SCREW （1）

5  WZ-0541510-KP ナミガタザガネ/ WAVED WASHER5.4×9×0.3 （1）

6  NS-6090310-SP ロッカクナット/ NUT9/64-40 （1）

7  SS-7091110-TP マルヒラネジ/ SCREW 9/64-40L ＝ 10.5 1

8  WP-0371016-SD ヒラザガネ/WASHER 3.7×8×1 1

• 本書の内容を無断で転載、複写することを

禁止します。

• Allrightsreservedthroughouttheworld.

この製品の使い方について不明な点がありましたらお求めの販売店又は当社営業所にお問い合わせください。

※この取扱説明書は仕様改良のため予告なく変更する事があります。

Pleasedonothesitatetocontactourdistributorsoragentsinyourareaforfurtherinformationwhennecessary.

＊

The description covered in this instruction manual is subject to change for improvement of the

commodity without notice.

11·01PrintedinJapan

INDUSTRIAL SEWING MACHINE DIVISION

2-11-1, TSURUMAKI, TAMA-SHI,

TOKYO, 206-8551, JAPAN

PHONE : (81)42-357-2371

FAX : (81)42-357-2274

http://www.juki.com

工業用ミシン事業部

〒 206-8551東京都多摩市鶴牧 2-11-1

TEL.



042-357-2371（ダイヤルイン）

FAX.



042-357-2274

http://www.juki.co.jp
