INSTALLATION

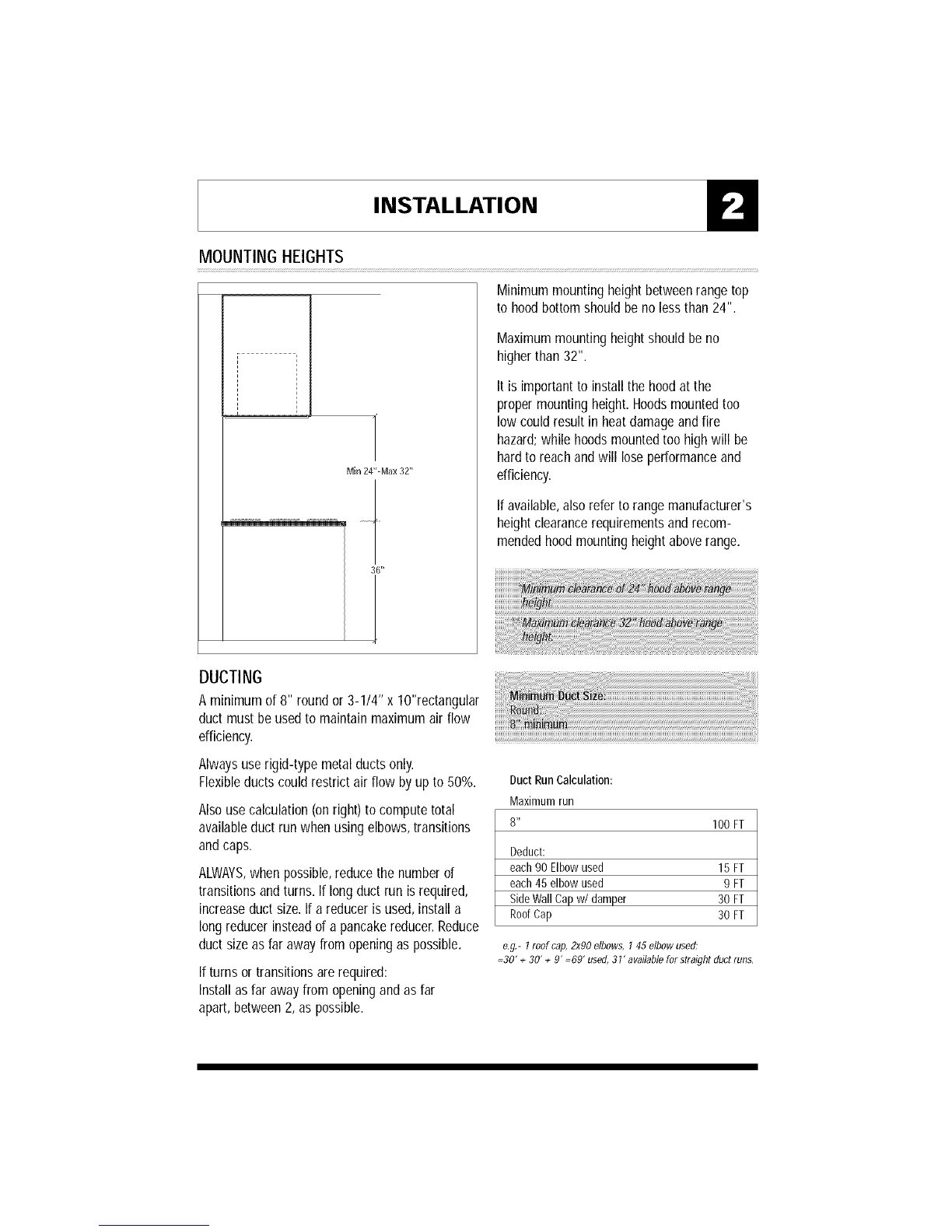

HAUTEURSDE MONTAGEET DEGAGEMENT
r I
I
I I
Min 24"-M_}x 32"
La hauteur de montage minimale entre le
dessus de la cuisiniere et le dessous de hotte
doit etre d'au moins 61 cm (24 po).
La hauteur de montage maximale ne doit pas
exceder 81,3 cm (32 po).
IIest important d'installer la hotte a la hauteur
appropriee. Une hotte trop basse peut causer
des dommages par la chaleur ou des risques
d'incendie tandis qu'une hotte trop haute sera
difficile a atteindre et perdra de son efficacite.
Reportez-vousauxexigencesrelatives a la hau-
teur de degagement du fabricant de la
cuisiniere et a la hauteur de montage au-
dessus de la cuisiniere recommandee pour la
hotte.
CANALISATION
Unconduit rond dun diametre minimumde 15,2cm
(6po)ouun conduitrectangulairede8,3cm x25,4cm
(3 1/4pox 10 po)doitetre utilisepourassurerunecir-
culationd'air optimale.
Utiliseztoujoursdesconduitsmetalliquesrigides.
Les conduits flexibles reduisent la circulation daft
dansune proportionqui peutatteindre50 %.
Utiliseztoujours lesvaleursde droite pour calculerle
trace de conduits possibles Iors de I'utilisation de
coudes,detransitionset de capuchons.
UtilisezTOUJOURSun nombreminimal de transitions
et de courbes. Pourun long trace de conduits,aug-
mentezles dimensionsdesconduitsde15,2cm (6po)
17,8 cm a 20,3 cm (7 ou 8 po). Lecas echeant,
privilegiezleslongsreducteursaux reducteursdetype
plat. Reduisezlesdimensionsdu conduitaussiloinde
I'ouverturequepossible.
Sides courbesoudestransitionssont utilisees:
Eloignez-lesautantque possiblede I'ouvertureet
desautrescourbesou transitionsau momentde
I'installation.
Calculdu trace deconduits:
Tracemaximum
20.32 cm (8 po) 30,5 M ( 100 PI)
Deduisez:
chaquecoudede90 o utilise 4,6 M (15PI)
chaquecoudede45 o utilise 2,7 M(9 PI)
Capuchonmural lateralavec registre 9,1 M (30PI)
Capuchondetoit 9,1 M (30PI)
p. ex. -1capuchon de toit, 2 coudesde 90o, 1 coudede
450utilise :
= 9,1 m + 9,1 m + Z7m = 20,9 m (30pi +30pi +9pi =69pi)
utilises, 9,4 m (31 pi) disponiblepour los trac#s en ligne droite,
