Jacuzzi J-400 Series User manual
J-400
Scheda di preinstallazione
CONSERVARE CON CURA
Instructions for preinstallation
KEEP CAREFULLY
Fiche tecnique de pre-installation
CONSERVER AVEC SOIN
Vorinstallationsblatt
SORGFÄLTIG AUFBEWAHREN
Ficha técnica de preinstalación
CONSÉRVESE CON CUIDADO
ƪǎƾDžƹLjljƾƽƻƹljǁNjƾDŽǕdžLJǂnjNJNjƹdžLJƻǃǁ
ƫƲƙƫƞƤƵƦƧƮƩƙƦơƫƵ
J-415
J-425
J-435
J-445
J-475
J-485
J-495
3
Avvertenze
• Tutte le misure sono espresse in centimetri
• I disegni riportati non sono in scala
• Tolleranza dimensionale e/o di rettilineità: ± ~ 13 mm
• Dimensioni e speciche soggette a modiche senza preavviso
Warning
• All measures are in centimetres
• The show drawings are not scaled
• Tolleranza dimensionale e/o di rettilineità: ± ~ 13 mm
• Dimensions and specications subject to change without no-
tice
Avertissements
• Toutes les mesures sont exprimées en centimètres
• Les dessins reportés ne sont pas à l’échelle
• Tolérance dimensionnelle et/ou de rectitude : ± ~ 13 mm
• Dimensions et caractéristiques sujettes à des modications
sans préavis
Warnung
• Sämtliche Maßangaben in cm
• Die Zeichnungen sind nicht im Maßsta b
• Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 mm
• Größen und technische Eigenschaften können ohne Voran-
kündigung verändert werden
Advertencias
• Todas las medidas vienen en centímetros
• Los dibujos representados no son en escala
• Tolerancia dimensional y/o de rectilineidad: ± ~ 13 mm
• Dimensiones y características sujetas a modicaciones sin pre-
vio aviso
Предупреждения
• Все размеры указаны в миллиметрах
• Рисунки приведены не в масштабе
• Размерный допуск и/или прямолинейности: ± ~ 13 мм
• Размеры и технические характеристики могут изменяться
без предварительного предупреждения
Index
Italiano .......................................................................... 13
English .......................................................................... 16
Français ......................................................................... 19
Deutsch ......................................................................... 22
Español .......................................................................... 25
êÛÒÒÍËÈ .................................................................... 28
4
B C A B1
R = 19 * 193
168
R = 45 *
192 166,5
81
67 14
188
170
163
145
base base
base
1
J-415
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
5
C
BB1
193
221
R = 45 *
192 219
72 14
99
R = 19 *
188
170
216,5
198
A
100
6:45p
ON
base base
base
2
J-425
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
6
B B1AC
212 212
~77 ~18
110,5
R = 38 *
213,5
213,5
R = 20 *
207
200
207
200
base
base base
100
6:45p
3
J-435
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
7
B B1AC
212212
~77 ~18
110,5
R = 38 *
213,5
213,5
R = 20 *
100
6:45p
207
200
207
200
base
base base
4
J-445
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
8
BCAB1
80 15
110,5
R = 38 *
231
229,5 229,5
231
R = 20 *
100
6:45p
218
225
base base
218
225
base
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
5
J-475
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм

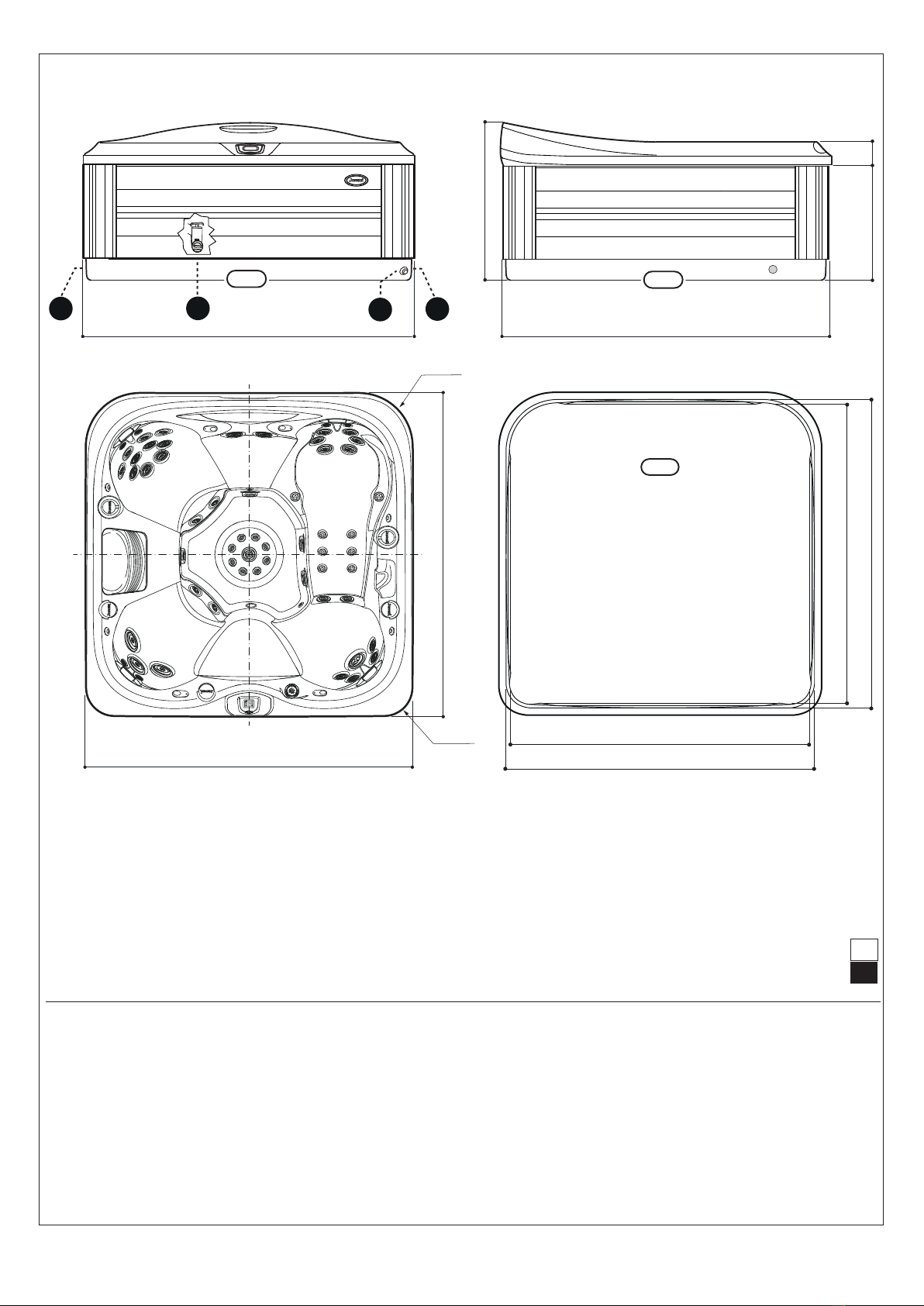

9
BCAB1
80 15
110,5
R = 38 *
231
231
R = 20 *
229,5 229,5
218
225
218
225
base
100
6:45p
base base
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
6
J-485
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм

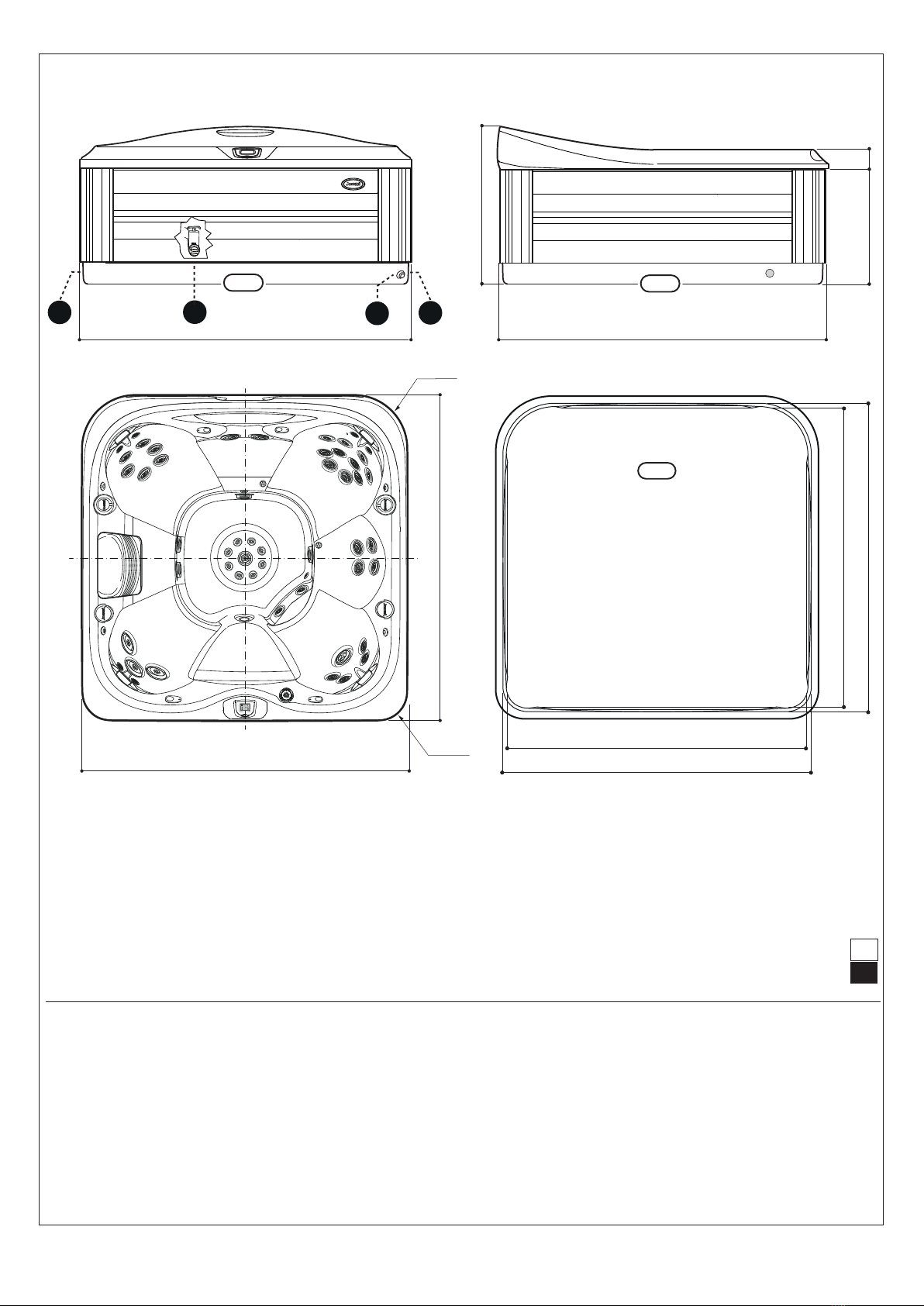

10
A
C
B B1
279
R = 18 * 229
R = 43 *
R = 371 *
278
88 16
116
227
100
6:45p
base
base
base
224
205
275
256
cm
vista da sotto
view from below
vue de dessous
Ansicht von unten
vista desde abajo
вид снизу
7
J-495
A: posizione scarico
B/B1: ingresso alimentazione elettrica (Ø 1")
C: QuickDrain™
A: drain position
B/B1:power supply input (Ø 1 ")
C: QuickDrain™
A: position de l'évacuation
B/B1: entrée de l'alimentation électrique (Ø 1 ")
C: QuickDrain™
A: Position des Ablauf
B/B1: Eingang der Stromversorgung (Ø 1")
C: QuickDrain™
A: posición del desagüe
B/B1: entrada de alimentación eléctrica (Ø 1")
C: QuickDrain™
A: положение разгрузки
B/B1:вход электропитания (Ø 1")
C: QuickDrain™
*: riferito al pannello / reported to the panel / référé au panneau
Bezogen auf die Blende / en referencia al panel / соответствует панели
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolleranza dimensionale e/o di rettilineità: ± ~ 13 мм
Tolérance dimensionnelle et/ou de rectitude: ± ~ 13 мм
Maß-/Rechtwinkligkeitsabweichung: ± ~ 13 мм
Tolerancia dimensional y/o de rectilineidad: ± ~ 13 мм
Размерный допуск и/или прямолинейности: ± ~ 13 мм
Other manuals for J-400 Series
5
This manual suits for next models
7
Table of contents
Languages:
Other Jacuzzi Hot Tub manuals
Jacuzzi
Jacuzzi J - 210 Guide
Jacuzzi
Jacuzzi Signa 6 Plus Whirlpool Bath BP87 User manual
Jacuzzi
Jacuzzi Signa 6 Pure Air II Bath EA90 User manual
Jacuzzi
Jacuzzi Premium J-315 User manual
Jacuzzi
Jacuzzi Mito 5 User manual
Jacuzzi
Jacuzzi SPA MAXI PERFORMANCE User manual
Jacuzzi
Jacuzzi Mito 5 User manual
Jacuzzi
Jacuzzi Platinum 2001 User manual
Jacuzzi
Jacuzzi Tara Whirlpool Bath and Soaking Bath B950 User manual
Jacuzzi
Jacuzzi Aquasoul User manual
Jacuzzi
Jacuzzi Riva 6 User manual
Jacuzzi
Jacuzzi experience Virginia User manual
Jacuzzi
Jacuzzi Elara 7242 User manual
Jacuzzi
Jacuzzi DUETTA 6636 User manual
Jacuzzi
Jacuzzi J-400 Series User manual
Jacuzzi
Jacuzzi Tirage Plus PORTABLE WHIRLPOOL SPA User manual
Jacuzzi
Jacuzzi Steam Enclosure User manual
Jacuzzi
Jacuzzi THE SANTINA User manual
Jacuzzi
Jacuzzi DELFINO User manual
Jacuzzi
Jacuzzi Riva 5 User manual
Popular Hot Tub manuals by other brands
Bestway
Bestway Lay-Z-Spa 54189 manual
Morphy Richards
Morphy Richards Essentials PC4006 user manual
Softub
Softub PRESTIGE Owners Manual Water Treatment Guide
JNJ SPAS
JNJ SPAS SPA-318 Programming instructions
KIRAMI
KIRAMI Comfort Family Instructions for use
QCA Spa
QCA Spa VS501 PAK (VL260 TOPSIDE) owner's manual
