IPEX EVAFLEX 5-HD User manual

1/ 10

Document No.

HIM

9004

Confidential C

PEX Inc. QKE

DFFDE09

03 REV.8

EVAFLEX®5-HD

Part No.20952-0**E-02

Instruction Manual

1 S20009 January 9, 2020 H.Kaneko M.Muro H.Ikari

0 S19053 August 23, 2019 H.Kaneko M.Muro H.Ikari

Rev. ECN Date Prepared by Checked by Approved by

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

2/ 10

Confidential C

弊社製コネクタ EVAFLEX 5-HD を安全に御使用頂くことを目的とし、コネクタの挿入・抜去の手順及び注意点を記述致します。

This manual outlines how to correctly insert and remove EVAFLEX 5-HD connectors, as well as precautions

for proper handling of the product.

◆コネクタ/connector

名称／Product Name ： EVAFLEX 5-HD

型番／Part No. ： 20952-0**E-02

“ ** ”には各芯数番号が入ります。

“ ** ” connector position number

【コネクタ各部名称／Labelled diagram of the connector】

嵌合方向

Mating direction

図. 1 コネクタ各部名称 / Fig.1 Labelled diagram of the connector

EVAFLEX 5-HD

FFC

FFC パターン

FFC pattern

SHELL

COVER 操作部

Operation point

HOUSING

COVER

CONTACT テールカバー部

CONTACT tail cover point

CONTACT

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

3/ 10

Confidential C

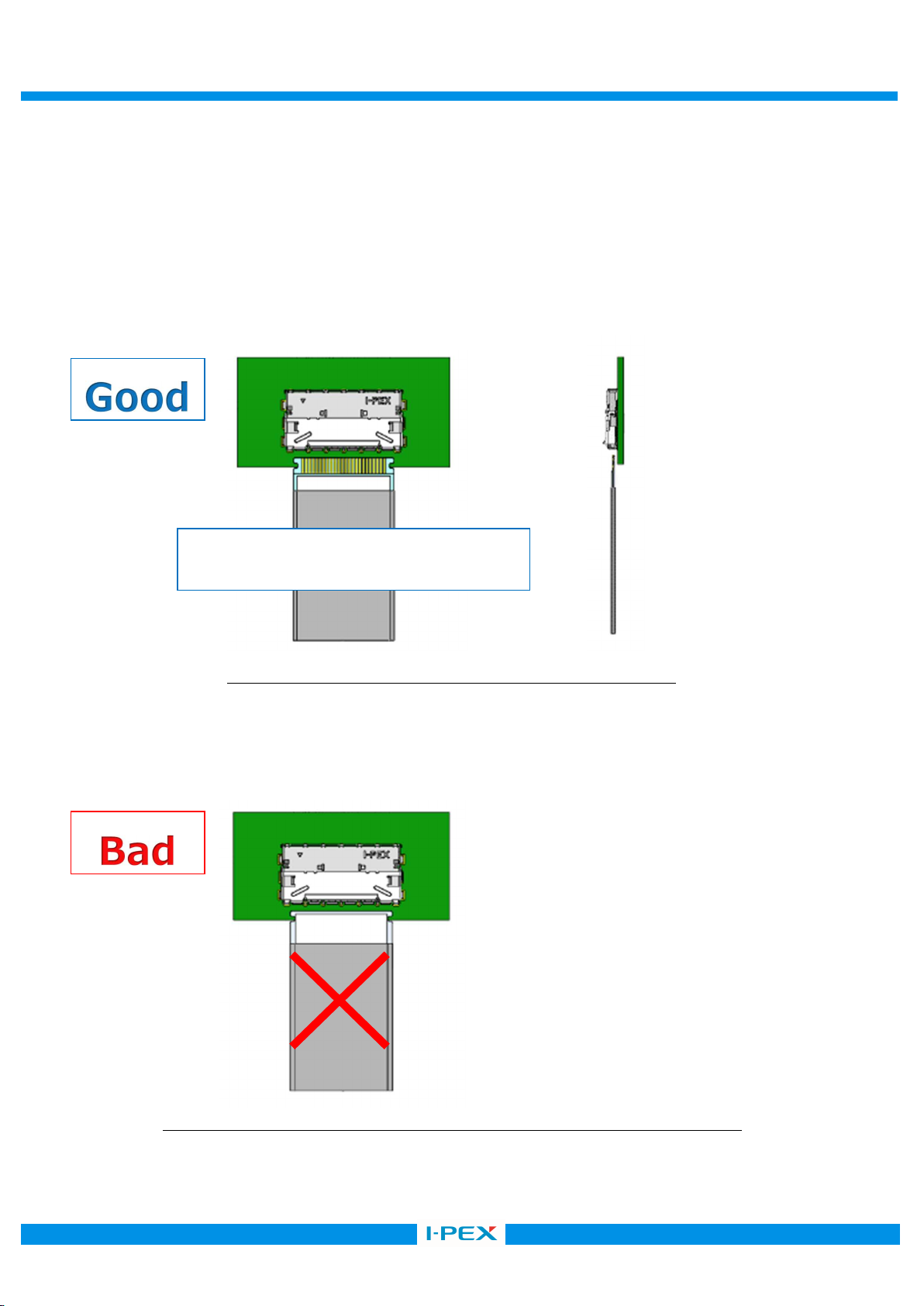

【 FFC 挿入手順／FFC Insertion Method 】

①図 2-1 の様に、FFC のパターンを上に向けて挿入間口に対し水平にセットする。

※本製品は上接点タイプのみですので、FFC のパターンは上を向けた状態でセットしてください。

また FFC 挿入手順で COVER の操作は不要です。

Place FFC pattern upward and set it horizontally against PCB as shown in Fig.2-1.

※EVAFLEX 5-HD is a top contacting type connector. Make sure that FFC pattern is facing upward.

Keep cover closed while inserting FFC.

＜注 1／Caution 1＞

図 2-2 のように FFC のパターンを下に向けた状態での挿入はしないでください。

Do not insert while FFC pattern is facing downward. (Fig.2-2)

図. 2-1 FFC 挿入方法 1 / Fig.2-1 FFC inserting method 1

図. 2-2 FFC 挿入方法 ( NG 例 1 ) / Fig.2-2 FFC insertion – Bad example 1

FFC のパターンを上に向けてセットする

FFC pattern

shall face

upward

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

4/ 10

Confidential C

② 図 2-3 の様に、FFC を水平に奥まで挿入する。

Insert FFC horizontally until it stops. (Fig.2-3)

＜注 2／Caution 2＞

図 2-4 斜め挿入は 6.0°以下とし、コネクタに対して垂直になるまでは、

挿入方向に過度な荷重は加えずに仮挿しした後、挿入してください。

FFC shall not exceed 6 degrees toward the connector.

Do not apply excessive load until FFC is aligned vertically.

Slightly insert FFC before pushing it completely. [Fig.2-4]

FFC を水平に挿入する

Insert FFC horizontally

図. 2-4 FFC 挿入方法 ( NG 例 2 ) / Fig.2-4 FFC insertion - Bad example 2

図. 2-3 FFC 挿入方法 2 / Fig.2-3 FFC inserting method 2

6.0° を超える

ver

6.0°以下

or less

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

5/ 10

Confidential C

＜注 3／Caution 3＞

図 2-5 斜め挿入は 25.0°以内とし、コネクタに対して水平になるまでは、

挿入方向に過度な荷重は加えずに仮挿しした後、挿入してください。

Do not slant FFC over 25 degrees.

Do not apply excessive load until FFC is aligned horizontally.

Slightly insert FFC before pushing it completely. [Fig.2-5]

【 FFC 抜去手順／FFC Removal Method 】

①図 3-1 の様に、コネクタ操作部を上方向に引き上げる。

Pull the tab to open the cover as shown in fig. 3-1.

図. 3-1 FFC 抜去方法 1 / Fig.3-1 FFC removal method 1

図. 2-5 FFC 挿入方法 ( NG 例 3 ) / Fig.2-5 FFC insertion - Bad example 3

25.0°を超える

Over

25.0°以下

or less

コネクタ操作部を引き上げる。

Pull

tab

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

6/ 10

Confidential C

＜注 4／Caution 4＞

図 3-2 の様に、操作部を奥側に押し込むのは御控えください。回転軸やストッパー破損の原因となります。

Do not push the tab toward back side as shown in fig. 3-2.

This could damage rotating shaft or the stopper.

③図 3-3 の様に、FFC を水平に引き抜く。

Pull FFC horizontally as shown in Figure 3-3.

ストッパー

Stopper

回転軸

Rotating shaft

図. 3-2 FFC 抜去方法 ( NG 例 1 ) / Fig.3-2 FFC removal - Bad example 1

回転軸破損

Damaged rotating shaft

図. 3-3 FFC 抜去方法 2 / Fig.3-3 FFC removal method 2

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

7/ 10

Confidential C

＜注 5／Caution 5＞

図 3-4 FFC は嵌合間口に対し垂直に引き抜いて下さい。

回転抜去は、FFC の変形又は FFC のパターンにダメージを与える恐れがあります。(写真 3-1 )

Straightly remove FFC from the connector. [Fig.3-4]

Do not tilt FFC or it may damage FFC or FFC pattern. [Photo.3-1]

写真. 3-1 抜去後の FFC パターン比較/ Comparing removed FFC pattern

(a) 嵌合間口に対し水平に抜去した場合

Straightly removed

(b) 嵌合間口に対し斜めに抜去した場合

Obliquely removed

図.３-4 FFC 抜去方法 ( NG 例 2 ) / Fig.3-4 FFC removal - Bad example 2

FFC 耳変形

Damaged FFC ear

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

8/ 10

Confidential C

＜注 6／Caution 6＞

COVER が閉じている状態で FFC の抜去(強制抜去)はしないで下さい。( 写真 3-2 )

FFC 及びコネクタを破損させる原因となります。( 写真 3-3 )

Do not pull FFC while cover is closed. [Photo. 3-2]

It may damage FFC or connector. [Photo. 3-3]

④図 3-5 の様に、FFC 抜去後に COVER を閉じる。

Close cover after FFC is removed completely as shown in Figure 3-５.

写真.3-3. (a)強制抜去を行った場合 (b)通常抜去を行った場合

Photo.3-3 Comparing proper and improper removal of the FFC

FFC は挿入時に Lock と干渉するため、

FFC 耳に摺動痕があります。

FFC interferes with the lock during

insertion, making slide marks on the

FFC ear.

FFC 耳変形

Damaged FFC ear

写真. 3-2 FFC 抜去方法 ( NG 例 3 ) / Photo.3-2 FFC removal – Bad example 3

図. 3-5 FFC 抜去方法 3 / Fig.3-5 FFC removal method 3

Cover closed

(a) Improperly removed FFC (b) Properly removed FFC

PULL

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

9/ 10

Confidential C

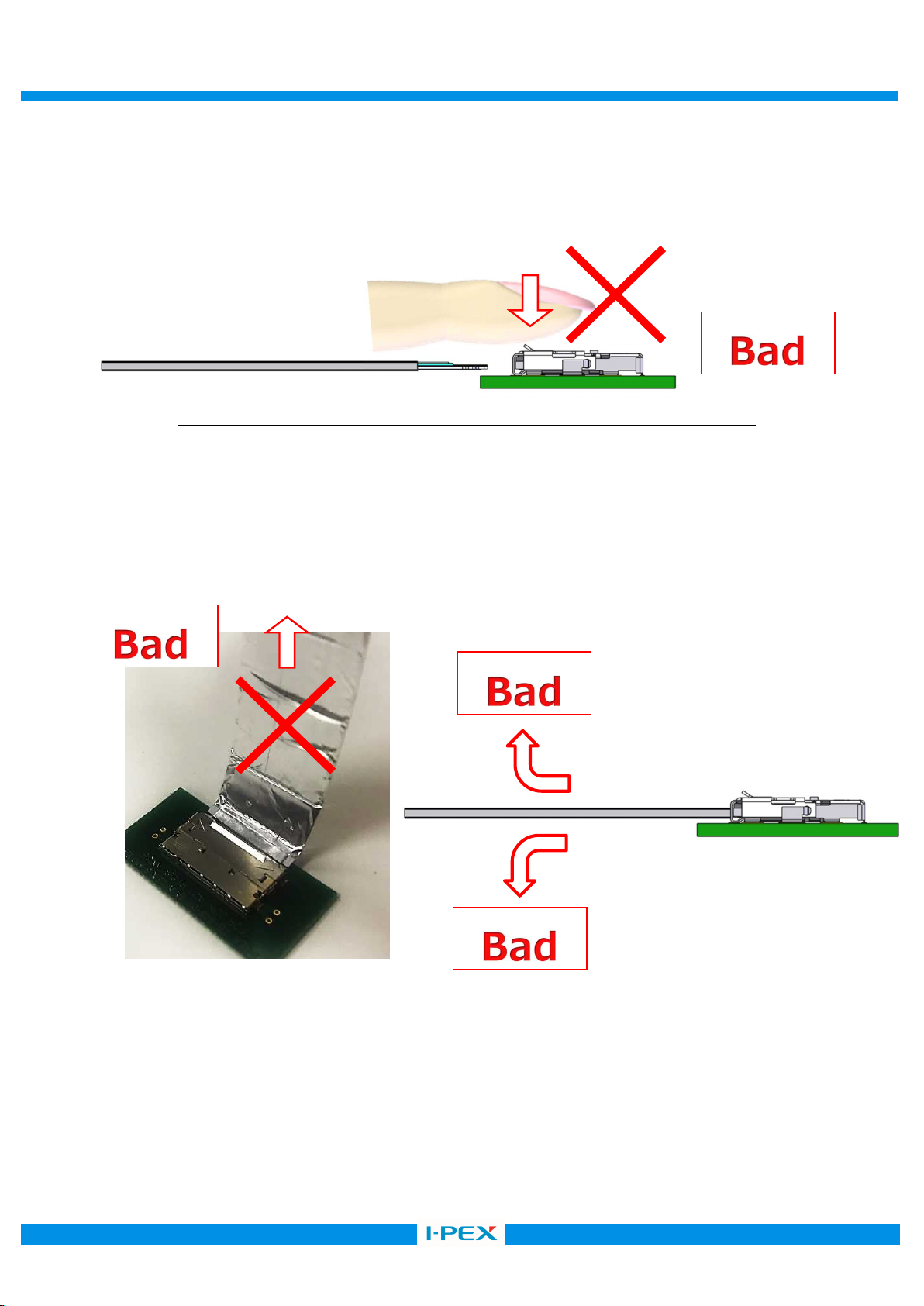

＜注 7／Caution 7＞

COVER 上面を過大な力で押さないでください。(図 3-6)

コネクタ破損の原因になります。

Do not apply excessive force to the cover surface. [Fig.3-6]

It may damage connector.

【コネクタ取り扱いにおける注意事項／Cautions in handling the connector 】

① コネクタ嵌合状態及び FFC 抜去時にて、FFC を基板に対して垂直に引っ張らないで下さい。(写真 4-1 )

コネクタ及び FFC の破損の原因になります。

Do not pull FFC vertically toward PCB, as this may damage FFC or the connector. [Photo. 4-1]

写真. 4-1. FFC 抜去方法 ( NG 例 5 ) / Photo.4-1 Bad Example of Pulling FFC vertically

図.３-6 FFC 抜去方法 ( NG 例 4 ) / Fig.3-6 FFC removal - Bad example 4

EVAFLEX 5

Instruction Manual

Document No.

HIM

900

10 / 10

Confidential C

② FFC 引き回しの際は、コネクタ及び FFC に過大な力が掛からない様、ご注意願います。

コネクタ破損及び FFC 断線の原因となります。

Do not apply excessive force to the connector and FFC or they may be damaged.

③ 常にコネクタに力が掛かるような FFC 引き回しは、ご遠慮願います。

嵌合不良、コネクタ及び FFC の破損の原因となります。

Do not pull around FFC that will apply continuous stress to the connector,

as this may cause mating failure or damage to the connector and FFC.
