Ingersoll-Rand 46PQ1 User manual

80167588

Edition 2

January 2010

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Информация за Продукта

Informacje Macje o Produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii Privind Produsul

Технические характеристики изделия

产品信息

Air Impulse Wrench

Models 46PQ1, 46P3, 56PQ1,

56P3, 61PQ1, 61P3

2 80167588_ed2

48h

PMAX

24h

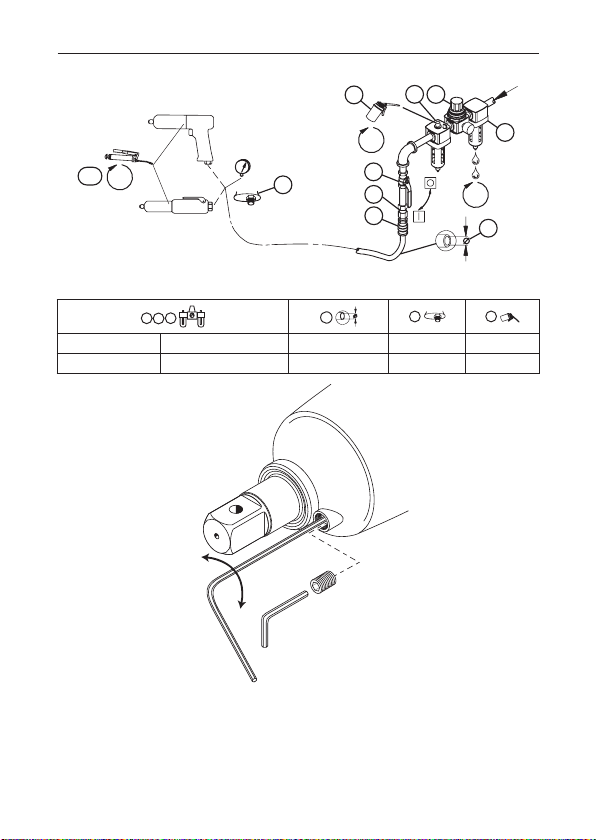

(Dwg. 16585747)

IR # - NPT IR # - BS inch (mm) NPT IR #

C38121-800 C381B1-800 3/8 (9.5) 1/4 50

(-)

(+)

(Dwg. 47132956)

80167588_ed2 EN-1

Product Safety Information

Intended Use:

These tools are designed to remove and install threaded fasteners.

For additional information refer to Air PulseTool Product Safety Information Manual

Form 04584983.

Manuals can be downloaded from www.ingersollrandproducts.com

Product Specications

Model(s) Style Drive Free

Speed

Sound Level dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

Type Size rpm † Pressure (Lp) ‡ Power (Lw) Level *K

46PQ1 Pistol Insert Bit 1/4” 9,000 72.6 83.6 < 2.5 ---

46P3 Pistol Square 3/8” 9,000 72.6 83.6 3.7 1.1

56PQ1 Pistol Insert Bit 1/4” 8,000 75.2 86.2 3.7 1.1

56P3 Pistol Square 3/8” 8,000 75.2 86.2 3.7 1.1

61PQ1 Pistol Insert Bit 1/4” 6,600 77.8 88.8 < 2.5 ---

61P3 Pistol Square 3/8” 6,600 77.8 88.8 < 2.5 ---

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

*K= Vibration measurement uncertainty

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16585747 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter

After each 20,000 cycles, or as experience indicates, drain and rell the Impulse Unit Drive

Assembly using the Fluid Replacement Kit (Part No. EQ106S-K400). Lubricate the hex drive and

the output shaft before assembly.

EN-2 80167588_ed2

Torque Adjustment

See drawing 47132956 on Page 2.

To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows:

1. Remove the Socket Plug.

2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening.

3. Using a 1.5 mm hex wrench, rotate the Torque Adjustment Screw clockwise to increase

torque. To decrease torque, rotate the Torque Adjustment Screw counterclockwise.

4. Replace the Socket Plug.

NOTICE

Make all nal adjustments at the job.

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80167588_ed2 ES-1

Información de Seguridad Sobre el Producto

Uso Indicado:

Estas herramientas están diseñadas para extraer y montar elementos de sujeción

roscados.

Para obtener más información, consulte el formulario 04584983 del Manual de

información de seguridad del producto.

Los manuales pueden descargarse desde www.ingersollrandproducts.com

Especicaciones del Producto

Modelo

(s) Tipo Accionamiento Veloci-

dad libre

Nivel sonoro dB (A)

(ISO15744)

Vibración

m/s²

(ISO28927)

Tipo Tamaño rpm † Presión (Lp) ‡ Potencia (Lw) Nivel * K

46PQ1 Pistola Broca de

inserción 1/4” 9,000 72.6 83.6 < 2.5 ---

46P3 Pistola Cuadrado 3/8” 9,000 72.6 83.6 3.7 1.1

56PQ1 Pistola Broca de

inserción 1/4” 8,000 75.2 86.2 3.7 1.1

56P3 Pistola Cuadrado 3/8” 8,000 75.2 86.2 3.7 1.1

61PQ1 Pistola Broca de

inserción 1/4” 6,600 77.8 88.8 < 2.5 ---

61P3 Pistola Cuadrado 3/8” 6,600 77.8 88.8 < 2.5 ---

† KpA = 3dB de error

‡ KwA = 3dB de error

* K= de error (Vibración)

Instalación y Lubricación

Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

de la herramienta en su entrada. Vacíe el condensado de las válvulas en los puntos inferiores

de la canalización, ltro de aire y depósito del compresor diariamente. Instale una válvula de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento

de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que

falle una manguera o de que se desconecte el acoplamiento. Consulte la ilustración 16585747 de

la página 2. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene

como h = horas, d = días y m = meses de uso real. Los elementos se identican como.

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricante 8. Dispositivo de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera

ES-2 80167588_ed2

Después de cada 20.000 ciclos o, como la experiencia indica, vacíe y rellene el conjunto de

accionamiento de la unidad de impulso con el kit de sustitución de uidos (N.º referencia

EQ106S-K400). Lubrique el accionamiento hexagonal y el vástago saliente antes de montarlo.

Ajuste de Par

Consulte la imagen 47132956 y la tabla en la página 2.

Para ajustar el par de las llaves de impulso de doble pala, siga estas instrucciones:

1. Extraiga el enchufe de zócalo.

2. Gire el vástago de accionamiento hasta que se vea el tornillo de ajuste de par en la abertura.

3. Con una llave hexagonal de 1,5 mm, gire el tornillo de ajuste de par en el sentido de las

agujas del reloj para aumentar el par. Para disminuirlo, gire el tornillo de ajuste de par en

sentido contrario al de las agujas del reloj.

4. Vuelva a colocar el enchufe de zócalo.

AVISO

Realice todos los ajustes nales del trabajo.

Piezas y Mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

80167588_ed2 FR-1

Consignes de Sécurité du Produit

Utilisation Prévue:

Ces outils sont conçus pour le vissage/dévissage d’éléments de xation letés.

Pour des informations complémentaires, reportez-vous au manuel 04584983

d’information de sécurité du produit Outil pneumatique à impulsion.

Les manuels peuvent être téléchargés sur le site www.ingersollrandproducts.com

Spécications du Produit

Modèle(s) Style Entraînement Vit. libre Niveau sonore dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

Type Taille tr/min † Pression (Lp) ‡ Puissance (Lw) Niveau *K

46PQ1 Pistolet Outil rap-

porté 1/4” 9,000 72.6 83.6 < 2.5 ---

46P3 Pistolet Carré 3/8” 9,000 72.6 83.6 3.7 1.1

56PQ1 Pistolet Outil rap-

porté 1/4” 8,000 75.2 86.2 3.7 1.1

56P3 Pistolet Carré 3/8” 8,000 75.2 86.2 3.7 1.1

61PQ1 Pistolet Outil rap-

porté 1/4” 6,600 77.8 88.8 < 2.5 ---

61P3 Pistolet Carré 3/8” 6,600 77.8 88.8 < 2.5 ---

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

Installation et Lubrication

Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale

(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes

situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez

un raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an

d’empêcher les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache.

Reportez-vous au schéma 16585747et au tableau de la page 2.La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Les éléments sont identiés comme suit:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement de sûreté pneumatique

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau

FR-2 80167588_ed2

Après 20 000cycles, ou selon votre expérience, vidangez et remplissez l’ensemble

d’entraînement de l’unité à impulsion à l’aide du kit de remplacement des liquides (Nº de réf.

EQ106S-K400). Lubriez la prise hexagonale et l’arbre de sortie avant l’assemblage.

Réglage du Couple

Voir schéma 47132956 et le tableau à la page 2.

Pour régler le couple sur ces clés à impulsion double lames, procédez de la manière suivante:

1. Retirez la prise de douille.

2. Faites tourner l’arbre d’entraînement jusqu’à ce que la vis de réglage de couple soit visible

dans l’ouverture.

3. A l’aide d’une clé hexagonale de 1,5 mm, faites tourner la vis de réglage de couple dans

le sens horaire pour augmenter le couple. Pour réduire le couple, faites tourner la vis de

réglage de couple dans le sens anti-horaire.

4. Remettez la prise de douille en place.

AVIS

Eectuez tous les réglages nals sur place.

Pièces Détachées et Maintenance

Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces

et de trier ces dernières par matériau de manière à pouvoir les recycler.

Ce manuel a été initialement rédigé en anglais.

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

80167588_ed2 IT-1

Informazioni Sulla Sicurezza del Prodotto

Utilizzo:

Questi utensili sono progettati per operazioni di estrazione e installazione di dispositivi di

ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04584983 del Manuale di informazioni

sulla sicurezza prodotto dell’utensile a impulsi pneumatico.

I manuali possono essere scaricati dal sito www.ingersollrandproducts.com

Speciche del Prodotto

Modello/i Stile

Attacco Velocità

a vuoto

Livello sonoro dB (A)

(ISO15744)

Vibrazioni

(m/s²)

(ISO28927)

Tipo Dimen-

sioni

Giri al

minuto

† Pressione

(Lp)

‡ Potenza

(Lw)Livello *K

46PQ1 Pistolet Inserire la

punta 1/4” 9,000 72.6 83.6 < 2.5 ---

46P3 Pistolet Quadrato 3/8” 9,000 72.6 83.6 3.7 1.1

56PQ1 Pistolet Inserire la

punta 1/4” 8,000 75.2 86.2 3.7 1.1

56P3 Pistolet Quadrato 3/8” 8,000 75.2 86.2 3.7 1.1

61PQ1 Pistolet Inserire la

punta 1/4” 6,600 77.8 88.8 < 2.5 ---

61P3 Pistolet Quadrato 3/8” 6,600 77.8 88.8 < 2.5 ---

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16585747 e la tabella a pag. 2. La frequenza di manutenzione viene illustrata

da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro dell’aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Ingrassatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile

IT-2 80167588_ed2

Dopo ogni 20.000 cicli, o in base all’esperienza, drenare e riempire nuovamente il gruppo guida

unità impulsi usando il kit di sostituzione uidi (N. parte EQ106S-K400). Lubricare l’attacco

esagonale e la staa di uscita prima del montaggio.

Regolazione Coppia

Vedere il disegno 47132956 e la pagina 2.

Per regolare la coppia su queste chiavi a impulsi con doppia lama, procedere come indicato di

seguito:

1. Rimuovere il tappo della bussola.

2. Ruotare la staa di attacco nché la vite di regolazione coppia non sia visibile nell’apertura.

3. Con una chiave esagonale da 1,5 mm, ruotare la vite di regolazione coppia in senso orario

per aumentare la coppia. Per ridurre la coppia, ruotare la vite di regolazone coppia in senso

antiorario.

4. Riposizionare il tappo della bussola.

AVVISO

Apportare tutte le regolazioni nali al lavoro.

Ricambi e Manutenzione

Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e separare i

pezzi in base al materiale con il quale sono costituiti, in modo da poterli riciclare.

La lingua originale del presente manuale è l’inglese.

La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di

assistenza autorizzato.

Per qualsiasi comunicazione, rivolgersi all’ucio o al rivenditore Ingersoll Rand più vicino.

This manual suits for next models

Table of contents

Languages:

Other Ingersoll-Rand Power Tools manuals

Ingersoll-Rand

Ingersoll-Rand 588A1 User manual

Ingersoll-Rand

Ingersoll-Rand DEP Series User manual

Ingersoll-Rand

Ingersoll-Rand w040 series User manual

Ingersoll-Rand

Ingersoll-Rand PH2-EU User manual

Ingersoll-Rand

Ingersoll-Rand AIR RATCHET WRENCH 1111 User manual

Ingersoll-Rand

Ingersoll-Rand BXR-100H Manual

Ingersoll-Rand

Ingersoll-Rand PROMAXX MX60-SD User manual

Ingersoll-Rand

Ingersoll-Rand IR17JV Installation guide

Ingersoll-Rand

Ingersoll-Rand 3RANT3-EU User manual

Ingersoll-Rand

Ingersoll-Rand DAA40 Series Guide

Ingersoll-Rand

Ingersoll-Rand 9-EU Series User manual

Ingersoll-Rand

Ingersoll-Rand QM3 Series Setup guide

Ingersoll-Rand

Ingersoll-Rand 7802SA User manual

Ingersoll-Rand

Ingersoll-Rand 1200 User manual

Ingersoll-Rand

Ingersoll-Rand PowerForce PF705 User manual

Ingersoll-Rand

Ingersoll-Rand 1207MAX Series User manual

Ingersoll-Rand

Ingersoll-Rand QE8 Series User manual

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series User manual

Ingersoll-Rand

Ingersoll-Rand 2151RAC Series User manual

Ingersoll-Rand

Ingersoll-Rand EL Series Setup guide

Ingersoll-Rand

Ingersoll-Rand 341-EU User manual

Ingersoll-Rand

Ingersoll-Rand 104 A User manual

Ingersoll-Rand

Ingersoll-Rand 7LR series User manual

Ingersoll-Rand

Ingersoll-Rand 293S User manual

Popular Power Tools manuals by other brands

AEG

AEG OMNI-JS Original instructions

SIP

SIP 01533 manual

Ribimex

Ribimex PRS499 quick start guide

3M Fiber Optic Connector Crimp Tool instructions

Ryobi

Ryobi P524 Operator's manual

ROJEK

ROJEK FSN 300A manual

Kemper

Kemper 1740PRO manual

WABCO

WABCO OptiTire installation manual

EINHELL

EINHELL TE-MS 18/210 Li Original operating instructions

Orgapack

Orgapack OR-T 85 Operating and safety instructions

TOUGHCUT

TOUGHCUT Diamond 400 instruction manual

Yaros

Yaros PB-3603 user manual

Fein

Fein BSS 2.0 E Repair instructions

Baileigh Industrial

Baileigh Industrial SS-2725 Operator's manual

Milwaukee

Milwaukee 2674-20 Operator's manual

Fein

Fein BLs 1.6 parts list

Princess

Princess Electric Multi Sharpener user manual

FOREDOM

FOREDOM K.1050 Operation & maintenance manual
