Ingersoll-Rand 45P3 User manual

Product Information

Save These Instructions

80167596

Edition 1

August 2006

Air Impulse Wrench

45P3, 45PQ1, 55P3, 55PQ1,

60P3, 60PQ1, 70P3, 90P4

Product Information

Especificaciones del producto

Spécifications du produit

Especificações do Produto

产品信息

280167596_ed1

(Dwg. 16585747)

I-R # - NPT I-R # - BS inch (mm) NPT I-R #

C28121-800 C08-C2-FRG0-28 3/8 (9.5) 1/4 50

48h

PMAX

24h

2569

80167596_ed1 EN-1

Product Safety Information

Intended Use:

These tools are designed to remove and install threaded fasteners.

For additional information refer to Air Pulse Tool Product Safety Information Manual

Form 04584983.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet.

Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily.

Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device

across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails

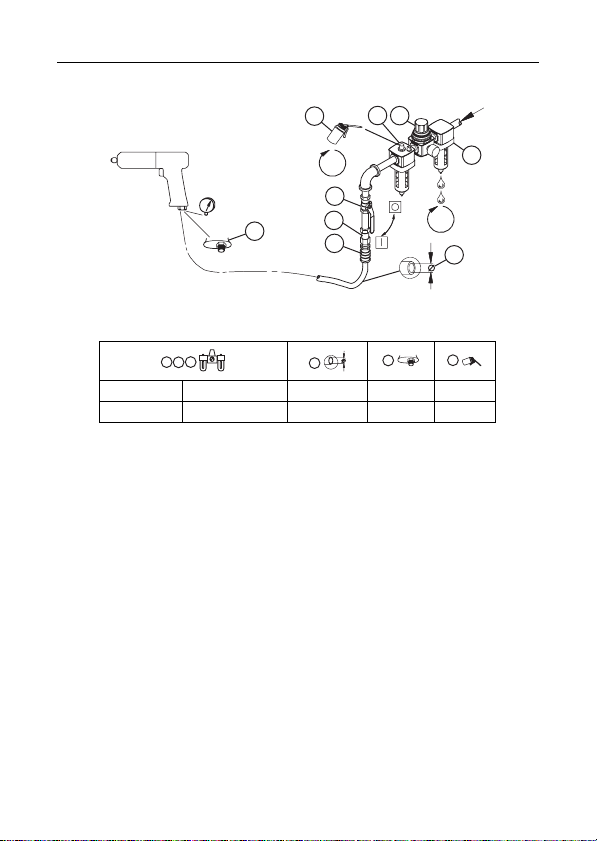

or coupling disconnects. See drawing 16585747 and table on page 2. Maintenance

frequency is shown in circular arrow and defined as h=hours, d=days, and m=months.

Items identified as:

After each 20,000 cycles, or as experience indicates, drain and refill the Impulse Unit

Drive Assembly using the Fluid Replacement Kit (Part No. EQ106S-K400). Lubricate the

hex drive and the output shaft before assembly.

Model(s) Style Drive Free Speed

Type Size rpm

45PQ1 Pistol Insert Bit 1/4” 8,000

45P3 Pistol Square 3/8” 8,000

90P4 Pistol Square 1/2” 6,000

70P3 Pistol Square 3/8” 7,000

55PQ1 Pistol Insert Bit 1/4” 8,000

60PQ1 Pistol Insert Bit 1/4” 6,600

55P3 Pistol Square 3/8” 8,000

60P3 Pistol Square 3/8” 6,600

1. Air filter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-off valve 9. Oil

5. Hose diameter

EN-2 80167596_ed1

Torque Adjustment

To adjust the torque on these Twin Blade Impulse Wrenches, proceed as follows:

1. Remove the Adjustment Hole Plug.

2. Rotate the Drive Shaft until the Torque Adjustment Screw is visible in the opening.

3. Using a 1.5 mm hex wrench, rotate the Adjustment Screw clockwise to increase the

torque output and counter-clockwise to decrease the torque output. Do not rotate the

Oil Plug.

4. Replace the Adjustment Hole Plug.

NOTICE

Make all final adjustments at the job.

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Office or Distributor.

80167596_ed1 ES-1

Información de seguridad sobre el producto

Uso indicado:

Estas herramientas están diseñadas para extraer y montar elementos de sujeción

roscados.

Para obtener más información, consulte el formulario 04584983 del Manual de

información de seguridad del producto.

Los manuales pueden descargarse desde www.irtools.com.

Especificaciones del producto

Instalación y lubricación

Ajuste la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) de la herramienta en su entrada. Vacíe el condensado de las válvulas en los

puntos inferiores de la canalización, filtro de aire y depósito del compresor diariamente.

Instale una válvula de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos

en cualquier acoplamiento de manguera sin apagador interno para evitar que las

mangueras den latigazos en caso de que falle una manguera o de que se desconecte el

acoplamiento. Consulte la ilustración 16585747 de la página 2. La frecuencia de

mantenimiento se muestra en forma de flecha circular y se define como h = horas, d = días

y m = meses. Los elementos se identifican como:

Modelo(s) Tipo Accionamiento Velocid ad libre

Tipo Tamaño rpm

45PQ1 Pistola Broca de inserción 1/4” 8,000

45P3 Pistola Cuadrado 3/8” 8,000

90P4 Pistola Cuadrado 1/2” 6,000

70P3 Pistola Cuadrado 3/8” 7,000

55PQ1 Pistola Broca de inserción 1/4” 8,000

60PQ1 Pistola Broca de inserción 1/4” 6,600

55P3 Pistola Cuadrado 3/8” 8,000

60P3 Pistola Cuadrado 3/8” 6,600

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricante 8. Dispositivo de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera

ES-2 80167596_ed1

Después de cada 20.000 ciclos o, según su experiencia, vacíe y rellene el conjunto de

accionamiento de la unidad de impulso con el kit de sustitución de fluidos (N.º referencia

EQ106S-K400). Lubrique el dispositivo de accionamiento hexagonal y el vástago saliente

antes de montarlo.

Ajuste de par

Para ajustar el par de estas llaves de impulso de doble pala, siga estas instrucciones:

1. Retire el tapón del orificio de ajuste.

2. Gire el vástago de accionamiento hasta que se vea el tornillo de ajuste de par en la

abertura.

3. Utilice una llave hexagonal de 1,5 milímetros para rotar el tornillo de ajuste en el

sentido de las agujas del reloj para aumentar la salida del par y en sentido contrario a

las agujas del reloj para disminuir la salida del par. No gire el tapón de aceite.

4. Sustituya el tapón del orificio de ajuste.

AVISO

Realice todos los ajustes finales del trabajo.

Piezas y mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo pueden realizarse en

un centro de servicio autorizado.

Remita todas las comunicaciones a la oficina o distribuidor de Ingersoll Rand más

cercano.

80167596_ed1 FR-1

Consignes de sécurité du produit

Utilisation prévue :

Ces outils sont conçus pour le vissage/dévissage d'éléments de fixation filetés.

Pour des informations complémentaires, reportez-vous au manuel 04584983

d'information de sécurité du produit Outil pneumatique à impulsion.

Les manuels peuvent être téléchargés sur le site www.irtools.com.

Spécifications du produit

Installation et lubrification

Réglez l'alimentation en air de façon à obtenir une pression de fonctionnement maximale

(PMAX) de l’outil au niveau de l'entrée. Drainez quotidiennement le condensat des vannes

situées aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur.

Installez un raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et

utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans coupure

interne, afin d'empêcher les tuyaux de fouetter si l'un d'eux se décroche ou si le raccord se

détache. Reportez-vous au schéma 16585747et au tableau de la page 2.La fréquence de

maintenance est indiquée sous la forme d'une flèche circulaire et exprimée en heures (h),

jours (j) et mois (m). Les éléments sont identifiés comme suit :

Après 20 000cycles, ou selon votre expérience, vidangez et remplissez l’ensemble

d’entraînement de l’unité à impulsion à l’aide du kit de remplacement des liquides

(Nº de réf. EQ106S-K400). Lubrifiez la prise hexagonale et l’arbre de sortie avant

l’assemblage.

Modèle(s) Style Entraînement Vit. libre

Type Taille tr/min

45PQ1 Pistolet Outil rapporté 1/4” 8,000

45P3 Pistolet Carré 3/8” 8,000

90P4 Pistolet Carré 1/2” 6,000

70P3 Pistolet Carré 3/8” 7,000

55PQ1 Pistolet Outil rapporté 1/4” 8,000

60PQ1 Pistolet Outil rapporté 1/4” 6,600

55P3 Pistolet Carré 3/8” 8,000

60P3 Pistolet Carré 3/8” 6,600

1. Filtre à air 6. Taille du filetage

2. Régulateur 7. Raccord

3. Lubrificateur 8. Raccordement de sûreté pneumatique

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau

FR-2 80167596_ed1

Réglage du couple

Pour régler le couple sur ces clés à impulsion double lames, procédez de la manière

1. Retirez le bouchon de réglage.

2. Faites tourner l’arbre d’entraînement jusqu’à ce que la vis de réglage de couple soit

visible dans l’ouverture.

3. À l'aide d'une clé hexagonale 1,5 mm, faites tourner la vis de réglage dans le sens

horaire pour augmenter le couple de sortie et dans le sens anti-horaire pour le réduire.

Ne faites pas tourner le bouchon de remplissage d'huile.

4. Remplacez le bouchon de réglage.

AVIS

Effectuez tous les réglages finals sur place.

Pièces détachées et maintenance

Lorsque l'outil est arrivé en fin de vie, il est recommandé de le démonter, de dégraisser les

pièces et de trier ces dernières par matériau de manière à pouvoir les recycler.

Ce manuel a été initialement rédigé en anglais.

Seul un centre de service agréé peut effectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le

plus proche.

80167596_ed1 PT-1

Informações de Segurança do Produto

Utilização Prevista:

Estas ferramentas destinam-se à remoção e à instalação de dispositivos roscados

de fixação.

Para obter informações mais detalhadas, consulte o manual com as informações de

segurança do produto da ferramenta de impulso pneumática, referência n.º

04584983.

Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.

Especificações do Produto

Instalação e lubrificação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de

serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o

condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens),

do filtro de ar e do reservatório do compressor. Instale uma protecção de corte de ar de

segurança de tamanho adequado a montante da mangueira e utilize um dispositivo

antivibração e antiflexão em todas as uniões de mangueiras que não estejam equipadas

com um sistema interno de corte, para evitar que as mangueiras chicoteiem em caso de

rotura da mangueira ou de desligamento da união. Consulte o desenho 16585747 e a

tabela da página 2. A frequência da manutenção é indicada por uma seta circular e é

definida como h=horas, d=dias e m=meses. Itens identificados como:

Modelo(s) Estilo livre Velocidade Livre

Tipo Tamanho rpm

45PQ1 Pistola Acessório Substituível 1/4” 8,000

45P3 Pistola Quadrado 3/8” 8,000

90P4 Pistola Quadrado 1/2” 6,000

70P3 Pistola Quadrado 3/8” 7,000

55PQ1 Pistola Acessório Substituível 1/4” 8,000

60PQ1 Pistola Acessório Substituível 1/4” 6,600

55P3 Pistola Quadrado 3/8” 8,000

60P3 Pistola Quadrado 3/8” 6,600

1. Filtro de ar 6. Tamanho da rosca

2. Regulador 7. União

3. Lubrificador 8. Protecção de corte de ar de segurança

4. Válvula de corte de emergência 9. Óleo

5. Diâmetro da mangueira

PT-2 80167596_ed1

Após cada 20.000 ciclos ou, conforme a experiência o indicar, drene e volte a encher o

conjunto de accionamento da unidade de acção, utilizando o kit de substituição de fluido

(Ref. n.º EQ106S-K400). Lubrifique o accionamento hexagonal e o veio de saída antes da

montagem.

Ajuste do Binário

Para ajustar o binário destas chaves de impulso de lâminas gémeas, proceda da seguinte

forma:

1. Remova o Bujão do Furo de Ajuste.

2. Rode o veio de accionamento até que o parafuso de ajuste do binário de aperto fique

visível no orifício.

3. Utilizando uma chave hexagonal de 1,5 mm, rode o parafuso de ajuste no sentido dos

ponteiros do relógio para aumentar o binário e rode o parafuso de ajuste no sentido

contrário ao dos ponteiros do relógio para diminuir o binário. Nunca rode o bujão do

óleo (C).

4. Substitua o bujão do orifício de ajuste.

NOTA

Execute todos os ajustes finais.

Peças e Manutenção

Uma vez terminada a vida útil da ferramenta, recomendamos que a ferramenta seja

desmontada, limpa de todo e qualquer lubrificante e as peças sejam separadas de acordo

com o respectivo material, de modo a poderem se recicladas.

O idioma original deste manual é o inglês.

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro

de Assistência Técnica Autorizado.

Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais

próximo.

This manual suits for next models

Table of contents

Languages:

Other Ingersoll-Rand Power Tools manuals

Ingersoll-Rand

Ingersoll-Rand 100SQ1 User manual

Ingersoll-Rand

Ingersoll-Rand 280PQ1 User manual

Ingersoll-Rand

Ingersoll-Rand QM Series User manual

Ingersoll-Rand

Ingersoll-Rand 500P Setup guide

Ingersoll-Rand

Ingersoll-Rand 2705A1 User manual

Ingersoll-Rand

Ingersoll-Rand 100P4 Setup guide

Ingersoll-Rand

Ingersoll-Rand w040 series User manual

Ingersoll-Rand

Ingersoll-Rand IR25BV User manual

Ingersoll-Rand

Ingersoll-Rand 100PQ1 User manual

Ingersoll-Rand

Ingersoll-Rand QA1L High Torque Series Setup guide

Ingersoll-Rand

Ingersoll-Rand 325B User manual

Ingersoll-Rand

Ingersoll-Rand 2115TiMAX Series User manual

Ingersoll-Rand

Ingersoll-Rand 180PQ1-EU User manual

Ingersoll-Rand

Ingersoll-Rand 180PQ1 User manual

Ingersoll-Rand

Ingersoll-Rand AIR RATCHET WRENCH 111 User manual

Ingersoll-Rand

Ingersoll-Rand PROMAXX MX60-SD User manual

Ingersoll-Rand

Ingersoll-Rand 107XPA User manual

Ingersoll-Rand

Ingersoll-Rand 1207MAX Series User manual

Ingersoll-Rand

Ingersoll-Rand QM7 Series Setup guide

Ingersoll-Rand

Ingersoll-Rand 1107LR User manual

Ingersoll-Rand

Ingersoll-Rand QA6 series User manual

Ingersoll-Rand

Ingersoll-Rand MX60 Setup guide

Ingersoll-Rand

Ingersoll-Rand 293S User manual

Ingersoll-Rand

Ingersoll-Rand 6W Series User manual

Popular Power Tools manuals by other brands

AEG

AEG OMNI-JS Original instructions

SIP

SIP 01533 manual

Ribimex

Ribimex PRS499 quick start guide

3M Fiber Optic Connector Crimp Tool instructions

Ryobi

Ryobi P524 Operator's manual

ROJEK

ROJEK FSN 300A manual

Kemper

Kemper 1740PRO manual

WABCO

WABCO OptiTire installation manual

EINHELL

EINHELL TE-MS 18/210 Li Original operating instructions

Orgapack

Orgapack OR-T 85 Operating and safety instructions

TOUGHCUT

TOUGHCUT Diamond 400 instruction manual

Yaros

Yaros PB-3603 user manual

Fein

Fein BSS 2.0 E Repair instructions

Baileigh Industrial

Baileigh Industrial SS-2725 Operator's manual

Milwaukee

Milwaukee 2674-20 Operator's manual

Fein

Fein BLs 1.6 parts list

Princess

Princess Electric Multi Sharpener user manual

FOREDOM

FOREDOM K.1050 Operation & maintenance manual
