Ingersoll-Rand 371 User manual

Form 80160179

Edition 1

June 2005

Air Screwdriver

371, LA412, LA413 and LA439

Product Information

Technische Produktdaten

Produktspecifikationer

Especificaciones del producto

Spécifications du produit

Tuote-erittely

Specifiche prodotto

Produktspesifikasjoner

Productspecificaties

Especificações do Produto

Produktspecifikationer

Προδιαγραφές προϊόντος

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Špecifikácie produktu

Specifikacije izdelka

Технические характеристики

изделия

Save These Instructions

2 Form 80160179-Edition 1

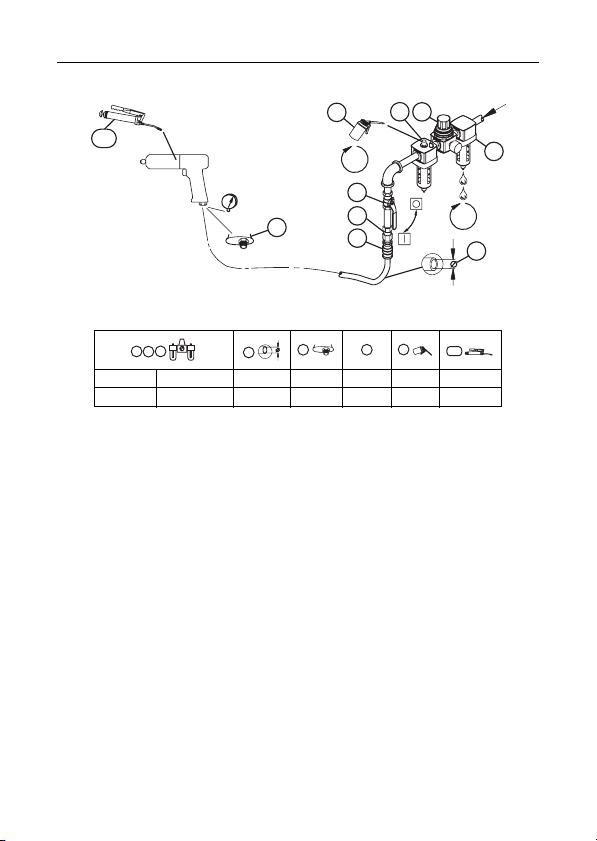

(Dwg. 16578346)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R #

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF32 10 67

48h

PMAX

24h

256 7 910

Form 80160179-Edition 1 3

Product Safety Information

Intended Use:

These tools are designed to quickly install or remove assembly fasteners.

For additional information refer to Air Screwdrivers Product Safety Information Manual Form

04585006.

Manuals can be downloaded from www.irtools.com.

Product Specifications

* tested in accordance with PNEUROP PN8NTC1.2

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 16578346 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

Model(s) Type of

Handle

Drive

(inch)

Free Speed

(RPM)

Sound Level dB(A)

(ANSI S5.1-1971)

Vibration Level

(ISO 8662)

Pressure Power

(ISO 3744) m/s2

371 Pistol 1/4 1800 * 94 * 107 0.4

LA412 Pistol 1/4 1800 89.6 102.6 0.8

LA413 In-Line 1/4 1800 88.5 101.5 1.1

LA439 Pistol 1/4 1800 89.9 102.9 1.0

1. Air filter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-off valve 9. Oil

5. Hose diameter 10. Grease - during assembly

4 Form 80160179-Edition 1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Werkzeuge wurden konstruiert, um Befestigungselemente von Baugruppen schnell zu

installieren oder zu entfernen.

Für zusätzliche Informationen siehe das Formblatt 04585006 im Handbuch

Produktsicherheitsinformationen

Handbücher können von www.irtools.com heruntergeladen werden.

Technische Produktdaten

* Geprüft in Übereinstimmung mit PNEUROP PN8NTC1.2

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)

bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich

ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-

Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu

verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16578346 und

Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt

der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten

Fachhandel.

Modell (e) Grifftyp Antrieb

(Zoll)

Nenndrehzahl

(U/min)

Schallpegel dB(A)

(ANSI S5.1-1971)

Schwingungs intensität

(ISO 8662)

Druck Stromzufuhr

(ISO 3744) m/s2

371 Pistole 1/4 1800 *94 *107 0.4

LA412 Pistole 1/4 1800 89.6 102.6 0.8

LA413 Reihe 1/4 1800 88.5 101.5 1.1

LA439 Pistole 1/4 1800 89.9 102.9 1.0

1. Luftfilter 6. Gewindegröße

2. Regler 7. Verbindung

3. Schmierbüchse 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen

5. Schlauchdurchmesser 10. Fetten - bei der Montage

Form 80160179-Edition 1 5

Produktsikkerhedsinformation

Anvendelsesområder:

Disse værktøjer er beregnet til hurtigt at installere eller fjerne samlingslukkemekanismer.

For yderligere information henvises der til formular 04585006 i vejledningen med

produktsikkerhedsinformation.

Vejledningerne kan hentes ned fra www.irtools.com.

Specifikationer

* Testet i overensstemmelse med PNEUROP PN8NTC1.2

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved

værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens

lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en

antipiskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker,

hvis en slange svigter eller kobling adskilles. Se tegning 16578346 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.

Elementerne er identificeret som:

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter

ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

Model (ler) Håndtagstype Drev

(Tommer)

Fri hastighed

(o/min.)

Lydniveau dB(A)

(ANSI S5.1-1971)

Vibrations niveau

(ISO 8662)

Tryk Effekt

(ISO 3744) m/s2

371 Pistol 1/4 1800 *94 *107 0.4

LA412 Pistol 1/4 1800 89.6 102.6 0.8

LA413 In-line 1/4 1800 88.5 101.5 1.1

LA439 Pistol 1/4 1800 89.9 102.9 1.0

1. Luftfilter 6. Gevindstørrelse

2. Regulator 7. Kobling

3. Smøreapparat 8. Sikkerhedstryksikring

4. Nødafspærringsventil 9. Olie

5. Slangediameter 10. Fedt - under samlingen

6 Form 80160179-Edition 1

Información de seguridad sobre el producto

Uso indicado:

Estas herramientas están diseñadas para instalar o extraer de forma rápida los elementos de sujeción

del conjunto.

Para obtener más información, consulte el formulario el manual de información de seguridad del

producto - formulario 04585006.

Los manuales pueden descargarse en www.irtools.com.

Especificaciones

* Comprobado conforme a PNEUROP PN8NTC1.2

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 16578346 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

Modelo Tipo de palanca Tracción

(Pulgadas)

Velocidad libre

(rpm)

Nivel sonoro dB(A)

(ANSI S5.1-1971)

Nivel de vibración

(ISO 8662)

Presión Potencia

(ISO 3744) m/s2

371 Pistola 1/4 1800 *94 *107 0.4

LA412 Pistola 1/4 1800 89.6 102.6 0.8

LA413 En línea 1/4 1800 88.5 101.5 1.1

LA439 Pistola 1/4 1800 89.9 102.9 1.0

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa - durante el montaje

Form 80160179-Edition 1 7

Informations de sécurité du produit

Utilisation prévue:

Ces outils sont conçus pour le montage/démontage rapide de fixations.

Pour plus d'informations, consultez le manuel d'informations de sécurité du produit - Formulaire

04585006.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Spécifications du produit

* Testé selon PNEUROP PN8NTC1.2

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16578346 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que:

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

Modèle(s) Type de

poignée

Conduit

(Pouces)

Vitesse libre

(t/m)

Niveau acoustique dB(A)

(ANSI S5.1-1971)

Niveau de vibration

(ISO 8662)

Pression Puissance

(ISO 3744) m/s2

371 Pistolet 1/4 1800 *94 *107 0.4

LA412 Pistolet 1/4 1800 89.6 102.6 0.8

LA413 En ligne 1/4 1800 88.5 101.5 1.1

LA439 Pistolet 1/4 1800 89.9 102.9 1.0

1. Filtre à air 6. Taille du filetage

2. Régulateur 7. Raccord

3. Lubrificateur 8. Raccordement à air de sûreté

4. Vanne d'arrêt d'urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - pour l'assemblage

8 Form 80160179-Edition 1

Tuotteen turvaohjeet

Käyttötarkoitus:

Nämä työkalut on suunniteltu kokoonpanokiinnikkeiden nopeaan asentamiseen tai irrottamiseen.

Lisätietoja on tuoteturvallisuuden ohjeessa - lomake 04585006.

Käyttöohjeita voi hakea Web-osoitteesta www.irtools.com.

Erittelyt

* Testattu PNEUROP PN8NTC1.2 vaatimusten mukaisesti

Asennus ja voitelu

Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. Poista

kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/-kohdista, ilmansuodattimesta ja

kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun yläsuuntaan ja käytä

piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen,

jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 16578346 ja taulukko.

Huoltoväli osoitetaan ympyränuolella ja määritetään muodossa h=tunnit, d=päivät ja m=kuukaudet. Osien

määritelmät:

Varaosat ja huolto

Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta rasvasta ja eri

materiaalien erittelyä kierrätystä varten.

Tämän ohjekirjan alkuperäiskieli on englanti.

Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa.

Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll-Randin toimistoon tai jälleenmyyjälle.

Malli(t) Kahvan tyyppi Käyttölaite

(tumma)

Vapaa nopeus

(rpm)

Melutaso dB(A)

(ANSI S5.1-1971)

Värinä

(ISO 8662)

Paine Teho

(ISO 3744) m/s2

371 Pistooli 1/4 1800 *94 *107 0.4

LA412 Pistooli 1/4 1800 89.6 102.6 0.8

LA413 Linja 1/4 1800 88.5 101.5 1.1

LA439 Pistooli 1/4 1800 89.9 102.9 1.0

1. Ilmansuodatin 6. Kierteen koko

2. Säädin 7. Liitäntä

3. Voitelulaite 8. Ilmavaroke

4. Hätäsulkuventtiili 9. Öljy

5. Letkun halkaisija 10. Rasvaus - kokoamisen yhteydessä

Form 80160179-Edition 1 9

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

Questi utensili sono progettati per installare o rimuovere velocemente dispositivi di fissaggio.

Per ulteriori informazioni, consultare il modulo 04585006 del Manuale contenente le informazioni sulla

sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Specifiche prodotto

* Collaudato in conformità allo standard PNEUROP PN8NTC1.2

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la

massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o

dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un

fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su

tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si

staccano gli accoppiamenti. Vedere il disegno 16578346 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,

d=giorni e m=mesi. Componenti:

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti

secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza

Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.

Modello/i Tipo di

impugnatura

Azionamento

(Pollici)

Velocità

libera

(giri/min)

Livello acustico dB(A)

(ANSI S5.1-1971)

Vibrazioni Livello

(ISO 8662)

Pressione Potenza

(ISO 3744) m/s2

371 Impugnatura 1/4 1800 *94 *107 0.4

LA412 Impugnatura 1/4 1800 89.6 102.6 0.8

LA413 In linea 1/4 1800 88.5 101.5 1.1

LA439 Impugnatura 1/4 1800 89.9 102.9 1.0

1. Filtro aria 6. Dimensione della filettatura

2. Regolatore 7. Accoppiamento

3. Lubrificatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo flessibile 10. Ingrassaggio - durante il montaggio

10 Form 80160179-Edition 1

Produktspesifikasjoner

Tiltenkt bruk:

Disse verktøy er designet til å raskt montere og fjerne samlingsfesteanordninger.

For ytterligere informasjon henvises det til skjema 04585006 i håndboken med

produktsikkerhetsinformasjon.

Håndbøker kan lastes ned fra www.irtools.com.

Productspecificaties

* Testet i henhold til PNEUROP PN8NTC1.2

Installasjon og smøring

Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verktøysinntaket.

Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftfilter og kompressortank. Monter en

slangebruddsventil oppstrøms i slangen og bruk en anti-piskeenhet over slangekoblinger uten intern

avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet frakobling. Se tegning 16578346

og tabell på side 2.

Vedlikeholdsfrekvens vises med rund pil og defineres som t=timer, d=dager, and m=måneder. Punkter

identifiseres som:

Deler og vedlikehold

Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje og sortert etter

materialer i gjenvinningsøyemed.

Originalspråket for denne håndboken er engelsk.

Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.

Henvendelser skal rettes til nærmeste Ingersoll-Rand- avdeling eller -forhandler.

Modell(er) Håndtakstype Drift

(Tommer)

Fri hastighet

(o/min)

Lydnivå dB(A)

(ANSI S5.1-1971)

Vibrasjons nivå

(ISO 8662)

Trykk Styrke

(ISO 3744) m/s2

371 Pistol 1/4 1800 *94 *107 0.4

LA412 Pistol 1/4 1800 89.6 102.6 0.8

LA413 Rett 1/4 1800 88.5 101.5 1.1

LA439 Pistol 1/4 1800 89.9 102.9 1.0

1. Luftfilter 6. Gjengedimensjon

2. Regulator 7. Kobling

3. Smøreapparat 8. Slangebruddsventil

4. Nødstoppventil 9. Olje

5. Slangediameter 10. Smørefett - under montering

Other manuals for 371

This manual suits for next models

Table of contents

Languages:

Other Ingersoll-Rand Power Screwdriver manuals

Ingersoll-Rand

Ingersoll-Rand 5L-EU Series User manual

Ingersoll-Rand

Ingersoll-Rand 41 Series User manual

Ingersoll-Rand

Ingersoll-Rand 41PA16PSQ4-EU User manual

Ingersoll-Rand

Ingersoll-Rand QP1P Series User manual

Ingersoll-Rand

Ingersoll-Rand QA1L High Torque Series Setup guide

Ingersoll-Rand

Ingersoll-Rand QP1P Series Setup guide

Ingersoll-Rand

Ingersoll-Rand EL 115V AC Series Setup guide

Ingersoll-Rand

Ingersoll-Rand QA1L High Torque Series User manual

Ingersoll-Rand

Ingersoll-Rand Delvo ESCB50 User manual

Ingersoll-Rand

Ingersoll-Rand 5 series User manual

Ingersoll-Rand

Ingersoll-Rand QX Series User manual

Ingersoll-Rand

Ingersoll-Rand 5-EU Series User manual

Ingersoll-Rand

Ingersoll-Rand QiS Series User manual

Ingersoll-Rand

Ingersoll-Rand 5 series User manual

Ingersoll-Rand

Ingersoll-Rand 5LL2D6 User manual

Ingersoll-Rand

Ingersoll-Rand QE4 Pistol User manual

Ingersoll-Rand

Ingersoll-Rand SERIES EL User manual

Ingersoll-Rand

Ingersoll-Rand QX Series User manual

Ingersoll-Rand

Ingersoll-Rand LA413-EU User manual

Ingersoll-Rand

Ingersoll-Rand 7 Series User manual

Ingersoll-Rand

Ingersoll-Rand 3R Series User manual

Ingersoll-Rand

Ingersoll-Rand QX Series Setup guide

Ingersoll-Rand

Ingersoll-Rand QS1P Series User manual

Ingersoll-Rand

Ingersoll-Rand LD22 Series User manual

Popular Power Screwdriver manuals by other brands

Makita

Makita DFT085F instruction manual

Parkside

Parkside 345138 2004 instructions

Makita

Makita DFL650F instruction manual

AEG

AEG BST 18BLX2-0 Original instructions

BGS technic

BGS technic 956 manual

Hilti

Hilti SD 6000 operating instructions

Parkside

Parkside PEPS 3 A1 Translation of the original instructions

Festool

Festool TI 15 operating manual

Makita

Makita DWT190 instruction manual

Matatakitoyo Torque Tools

Matatakitoyo Torque Tools MTD Operation manual

Skil

Skil 2346 Operating/safety instructions

DeWalt

DeWalt XR LI-ION DCD931 user manual

Festool

Festool DWC 18-2500 operating manual

EINHELL

EINHELL TE-CD 12/1 Li Series Original operating instructions

Makita

Makita BFT043F instruction manual

Stanley

Stanley SCD2 manual

Atlas Copco

Atlas Copco LUM12 SR Product instructions

FAR

FAR TECNUM Original manual translation
