Ingersoll-Rand 35MAX User manual

47535589001

Edition 5

September 2018

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Informacje Macje o Produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Информация за Продукта

Informaţii Privind Produsul

Špecikácie produktu

Specikacije izdelka Podaci o proizvodu

Air Impact Wrench

35MAX, 15QMAX and 36QMAX

EN-1 47535589001_ed5

48h

PMAX

24h

(Dwg. 47132782)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10P 105-1lb 4

47535589001_ed5 EN-2

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Product Safety Information Manual Form 04580916.

Manuals can be downloaded from ingersollrandproducts.com

Power Management System

For models that include a power management system, the system allows operator reduction

of maximum output power in the forward direction. The power management system does not

aect the output power in the reverse direction.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specic power. The power

output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Models Style

Drive Impacts

per

min.

Recommended

Torque Range

Type Size Forward

ft-lb (Nm)

Reverse

ft-lb (Nm)

35MAX Pistol Square 1/2” 1250 360 MAX

(490 MAX)

450 MAX

(610 MAX)

15QMAX Pistol Square 3/8” 1350 310 MAX

(420 MAX)

380 MAX

(520 MAX)

36QMAX Pistol Square 1/2” 1300 380 MAX

(520 MAX)

470 MAX

(640 MAX)

Models

Impacting Sound Level

dB(A)

(ISO15744)

Free Speed Sound Level

dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927)

† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw)Level *K

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

36QMAX 91.3 102.3 87.6 98.6 8.1 1.2

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

EN-3 47535589001_ed5

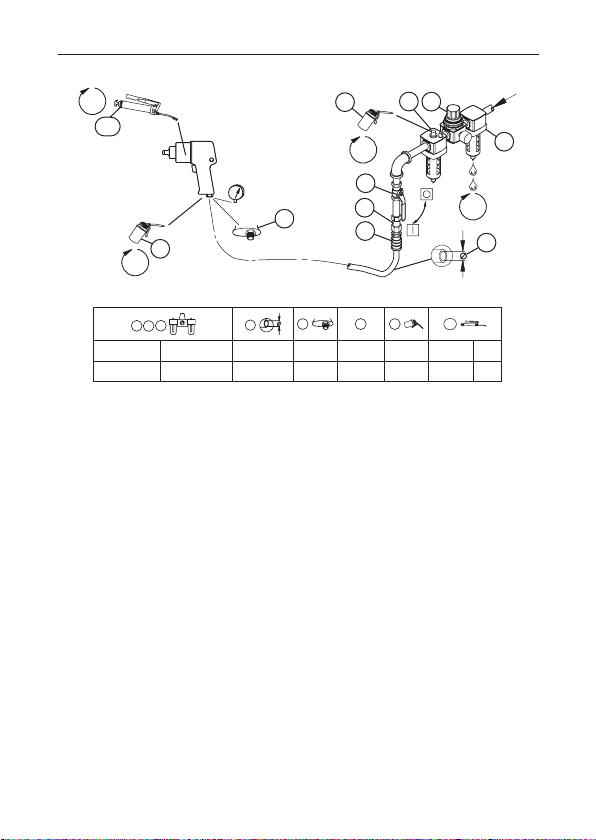

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 47132782 and table on page 2. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand oce or distributor.

47535589001_ed5 ES-1

Información de Seguridad Sobre el Producto

Uso Indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar adores roscados.

Para más información, consulte el Manual de información de seguridad de producto

04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en ingersollrandproducts.com.

Gestión de la Potencia de Impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador

reducir la potencia de salida máxima de atornillado. El sistema de gestión de potencia no afecta a la

potencia de salida en aojado.

Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado. Los indicadores

de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia disponible se

puede reducir aún más en la dirección de atornillado o aojado con el mando variable.

Especicaciones del Producto

Modelos Estilo

Accionamiento Impact

os por

Minuto

Intervalo de par Recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

35MAX Pistola Cuadrado 1/2” 1250 360 MAX

(490 MAX)

450 MAX

(610 MAX)

15QMAX Pistola Cuadrado 3/8” 1350 310 MAX

(420 MAX)

380 MAX

(520 MAX)

36QMAX Pistola Cuadrado 1/2” 1300 380 MAX

(520 MAX)

470 MAX

(640 MAX)

Modelos

Impacto

Nivel Sonoro dB(A)

(ISO15744)

Velocidad Libre

Nivel Sonoro dB(A)

(ISO15744)

Vibración (m/s²)

(ISO28927)

† Presión

(Lp)‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) Nivel *K

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

36QMAX 91.3 102.3 87.6 98.6 8.1 1.2

† KpA = 3dB de error * K = de error (Vibración)

‡ KwA = 3dB de error

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 47535589001_ed5

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos

en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den

latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la

dibujo 47132782 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de

una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se

identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa

5. Diámetro de la manguera

6. Tamaño de la rosca

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y

separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

47535589001_ed5 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de xation

letés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.

Régulation de la Puissance de Percussion

Les modèles équipés d’un système de régulation de la puissance permettent de réduire la

puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance

de sortie vers l’arrière.

Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau

recherché.

Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la

gâchette progressive.

Spécications du Produit

Modèles Burin

Conduit Impacts

par

Minutes

Gamme de Couples Recommandée

Type Taille En avant

ft-lb (Nm)

Inversion

ft-lb (Nm)

35MAX Pistolet Engrenage 1/2” 1250 360 MAX

(490 MAX)

450 MAX

(610 MAX)

15QMAX Pistolet Engrenage 3/8” 1350 310 MAX

(420 MAX)

380 MAX

(520 MAX)

36QMAX Pistolet Engrenage 1/2” 1300 380 MAX

(520 MAX)

470 MAX

(640 MAX)

Modèles

Impact

Niveau Acoustique dB(A)

(ISO15744)

Vitesse Libre Niveau

Acoustique dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927)

† Pression

(Lp)‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) Niveau *K

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

36QMAX 91.3 102.3 87.6 98.6 8.1 1.2

† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)

‡ KwA = incertitude de mesure de 3dB

FR-2 47535589001_ed5

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 47132782 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse

5. Diamètre du tuyau

6. Taille du letage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des

instructions d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

47535589001_ed5 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione d’uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di

dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla

sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.

Sistema di Regolazione Della Potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza

massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non

funziona però nel senso di rotazione opposto.

Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza desiderator.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Speciche Prodotto

Modelli Stile

Azionamento Im-

pulsi

Minu-

Intervallo Coppie Consigliato

Tipo Dimen-

sioni

Avanti

ft-lb (Nm)

Indietro

ft-lb (Nm)

35MAX

Impugnatura

Squadra 1/2” 1250 360 MAX

(490 MAX)

450 MAX

(610 MAX)

15QMAX

Impugnatura

Squadra 3/8” 1350 310 MAX

(420 MAX)

380 MAX

(520 MAX)

36QMAX

Impugnatura

Squadra 1/2” 1300 380 MAX

(520 MAX)

470 MAX

(640 MAX)

Modelli

Impatto

Livello Acustico dB(A)

(ISO15744)

Velocità a Vuoto

Livello Acustico dB(A)

(ISO15744)

Vibrazioni (m/s²)

(ISO28927)

† Pressione

(Lp)‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) Livello *K

35MAX 95.9 106.9 102.1 113.1 6.4 1.0

15QMAX 89.7 100.7 83.7 94.7 5.5 0.9

36QMAX 91.3 102.3 87.6 98.6 8.1 1.2

† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)

‡ KwA = incertezza misurazione 3dB

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specico

strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare

le misurazioni in loco per determinare il livello di pericolo della specica applicazione.

IT-2 47535589001_ed5

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 47132782 e la tabella a pagina 2. La frequenza di manutenzione viene il-

lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio

5. Diametro tubo essibile

6. Dimensione della lettatura

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

This manual suits for next models

Table of contents

Languages:

Other Ingersoll-Rand Impact Driver manuals

Ingersoll-Rand

Ingersoll-Rand W5133 User manual

Ingersoll-Rand

Ingersoll-Rand 225 User manual

Ingersoll-Rand

Ingersoll-Rand 232TGTi Series User manual

Ingersoll-Rand

Ingersoll-Rand 2934 Series Setup guide

Ingersoll-Rand

Ingersoll-Rand Aro WG047B-D1 User manual

Ingersoll-Rand

Ingersoll-Rand 2934B2SP-EU Setup guide

Ingersoll-Rand

Ingersoll-Rand 2131PSP User manual

Ingersoll-Rand

Ingersoll-Rand 258 Series User manual

Ingersoll-Rand

Ingersoll-Rand 2925B2Ti Setup guide

Ingersoll-Rand

Ingersoll-Rand IQV20 Series User manual

Ingersoll-Rand

Ingersoll-Rand 2145QiMAX series User manual

Ingersoll-Rand

Ingersoll-Rand 1720B series User manual

Ingersoll-Rand

Ingersoll-Rand 2131P User manual

Ingersoll-Rand

Ingersoll-Rand 255A User manual

Ingersoll-Rand

Ingersoll-Rand Tp2301 Original instructions

Ingersoll-Rand

Ingersoll-Rand 295A Series User manual

Ingersoll-Rand

Ingersoll-Rand 2130 User manual

Ingersoll-Rand

Ingersoll-Rand IQV20 Series User manual

Ingersoll-Rand

Ingersoll-Rand 2131 Series Setup guide

Ingersoll-Rand

Ingersoll-Rand 259 User manual

Ingersoll-Rand

Ingersoll-Rand 211 User manual

Ingersoll-Rand

Ingersoll-Rand 2955B2 Setup guide

Ingersoll-Rand

Ingersoll-Rand 2080-6 User manual

Ingersoll-Rand

Ingersoll-Rand 2135TiMAX User manual

Popular Impact Driver manuals by other brands

stayer

stayer IW500D operating instructions

Makita

Makita DTD152 instruction manual

Milwaukee

Milwaukee M12 FID Original instructions

Grizzly

Grizzly H6140 instruction sheet

Makita

Makita BTW450 user manual

Ozito

Ozito LID-3000 instruction manual

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 manual

Greenlee

Greenlee HW3 Service manual

Sthor

Sthor 57091 manual

Makita

Makita DTD145 instruction manual

Hilti

Hilti SIW 2-A12 manual

Ryobi

Ryobi R18IW3 Original instructions

Parkside

Parkside PDSSA 20-Li A1 Translation of the original instructions

Flex

Flex FX1471 Operator's manual

SATA

SATA 51075C operation instruction

Cembre

Cembre NR-11P Operation and maintenance manual

Makita

Makita BTP131RFE instruction manual

DeWalt

DeWalt XR Li-ion DCF902 instruction manual
