- 10 -
produktet er købt.
INSTRUKTION VED INSTALLERING
skal udføres af specialiseret personale.
beskyttelseshandsker.
Dette apparat er konstrueret i klasse I og skal derfor tilsluttes
til et stik med jordforbindelse.
Tilslutningen til strømforsyningen skal udføres på følgende
måde:
BRUN = L Fase
BLÅ = NNeutal
GUL/GRØN = jord.
Den neutrale ledning skal tilsluttes til klemrækken med sym-
bolet N mens den GUL/GRØNNE skal tilsluttes til klemrækken
ud for jordsymbolet .
Når den elektriske tilslutning udføres, skal man sikre sig, at
strømstikket har jordforbindelse. Efter montering af emhætten
skal man sikre sig, at stikkontakten nemt kan nås. Ved direkte
tilslutning til strømforsyningen skal der mellem apparatet og
strømforsyningsnettet monteres en flerpolet afbryder med en
minimumsafstand mellem kontakterne på 3mm, der kan klare
belastningen og overholder de gældende regler.
Minimums distancen mellem kogeoverfladen, målt fra selve
kogepladerne, og den nederste del af emhætten, skal være
mindst 65 cm. Hvis der anvendes et forbindelsesrør bestående
af to eller flere dele, skal den øverste del placeres udenpå den
nederste. Tilslut ikke udledningen fra emhætten med et rør,
hvori der cirkulerer varm luft eller som anvendes til at udlede
røg fra apparater, der ikke bruger elektrisk energi. Inden man
begynder monteringen fjernes filtret (Fig.5) for at gøre hånd-
teringen af apparatet lettere.
-I de tilfælde, hvor apparatet skal installeres i en udsugende
version, forberedes åbningen til udledning af luft.
Det anbefales at anvende en luftudsugningsslange med
samme diameter som luftudgangshullet. Hvis der anvendes en
mindre slange, kan det forringe produktets ydelse og medføre
øget støj.

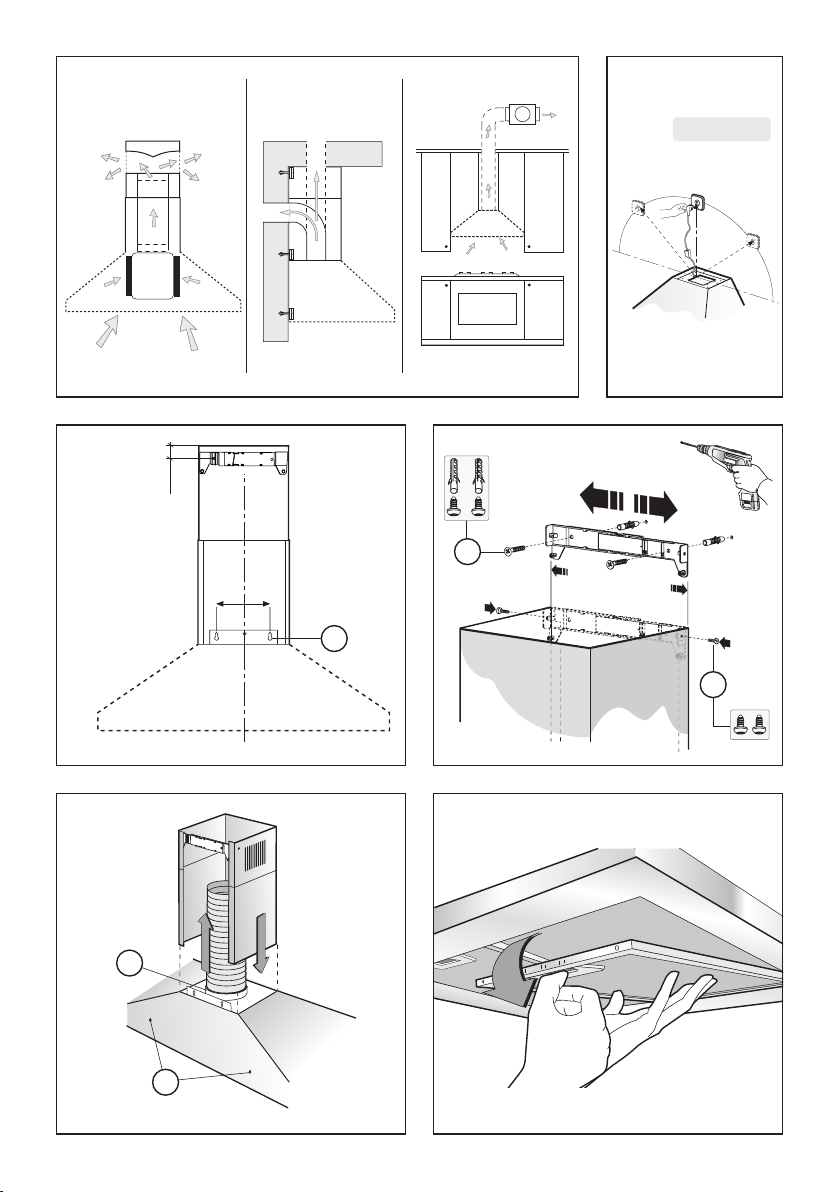

Fastspænding til væg:
lav hullerne A, idet de anviste mål overholdes (Fig.2). Fast-
spænd apparatet til væggen og ret ind, til det flugter med
ophænget. Når apparatet er i vater, spændes emhætten fast
ved hjælp af de 2 skruer A(Fig.4).Til forskellige typer montering
anvendes skruer og rawlplugs, der passer til den bestemte type
mur (f.eks. jernbeton, gips osv.). Hvis skruer og rawlplugs følger
med apparatet, bør man sikre sig, at de egner sig til væggen,
hvor emhætten skal spændes fast.
Indsæt El-tilslutningen i rillen på panelet. Hvis apparatet skal
installeres som aftræksemhætte eller med udvendig motor,
laves først hul til udsugning af luften. Regulér bredden på det
øverste panels ophæng (Fig.3). Spænd herefter ophænget fast
til loftet med skruerne A(Fig.3), så det er i vinkel med emhæt-
ten, idet den anviste afstand til loftet i Fig.2 overholdes. Forbind
flangen Ctil udsugningshullet ved hjælp af et tilslutningsrør
(Fig.4). Indsæt det øverste panel i det nederste og anbringe
oven på stellet. Træk det øverste panel ud til ophænget og
spænd det fast med skruerne B (Fig.3). Skal emhætten laves
om fra aftræk til filtrering, anskaffes kulfiltre hos forhandleren,
hvorefter monteringsvejledningen følges.
Installér emhætten og de to paneler som vist i kapitlet om
montering af aftræksemhætte.Ved montering af ltret følges
de instruktioner, som følger med sættet. Hvis sættet ikke følger
med apparatet, kan det bestilles som tilbehør hos forhandle-
ren. Filtrene skal anbringes i indsugningsgruppen, der sidder
indvendigt i hætten, og når disse bender sig centralt i grup-
pen drejes de 90 grader indtil fastlåsning (Fig.6).
BRUG OG VEDLIGEHOLDELSE
Det anbefales, at apparatet sættes i funktion, inden man
begynder tilberedningen af madvarer. Det anbefales, at lade
emhætten køre i 15 minutter efter endt tilberedning, så al
mados suges ud. Korrekt funktion af emhætten afhænger af
en korrekt og jævnlig vedligeholdelse. Man skal især være
opmærksom med at udskifte fedtfilteret og det aktive kulfilter.
har til opgave at tilbageholde de fedtpartikler,
der findes i luften. Filteret vil derfor blive tilstoppet med tiden,
alt efter hvor ofte emhætten anvendes.
- For at forebygge faren for eventuelle brande skal fedtfilteret
mindst hver 2. måned vaskes i hånden med flydende neutrale
ikke slibende rengøringsmidler eller i opvaskemaskine ved lav
temperatur og kort program.
- Efter nogle vaske kan der forekomme farveændringer. Dette
giver ikke ret til at kræve udskiftning af filtrene.
renser luften, der genudledes i omgivel-
serne, og tjener til at dæmpe ubehagelige lugte, som dannes
ved madtilberednin.
- De ikke-regenererende aktive kulfiltre skal udskiftes mindst
hver 4. måned. Mætningen af det aktive kul afhænger af den
mere eller mindre længerevarende brug af emhætten, af
hvilken slags mad der tilberedes og af regelmæssigheden af
rengøringen af fedtfilteret.
- De regenererende aktive kulfiltre skal vaskes i hånden
med flydende neutrale ikke slibende rengøringsmidler eller
i opvaskemaskine ved højst 65°C (vaskecyklussen skal være
komplet uden anden opvask i maskinen). Fjern overskydende
vand uden at ødelægge filtret, fjern plastikdelene og tør
filtermåtten i ovnen i mindst 15 minutter ved en temperatur
på højst 100°C. For at opretholde det regenererende aktive
kulfilters effektive funktion skal denne operation foretages
hver 2. måned. Filtrene skal udskiftes mindst hvert 3. år, eller
når filtermåtten er beskadiget.
kulfiltre er helt tørre, inden de genmonteres.
udvendigt, med en klud opvædet i denatureret alkohol
eller et neutralt, ikke slibende rengøringsmiddel.
Lyset er beregnet til brug under tilberedning af mad og ikke
til generel oplysning af lokalet. Længerevarende brug af lyset
vil reducere lyspærernes gennemsnitlige levetid betydeligt.
Hvis apparatet er forsynet med rumoplysning, kan dette
anvendes til længerevarende generel oplysning af lokalet.
Pas på: manglende udførsel af udskiftning og rengøring af
filtrene medfører brandfare. Det anbefales derfor at overholde
de foreslåede instruktioner.

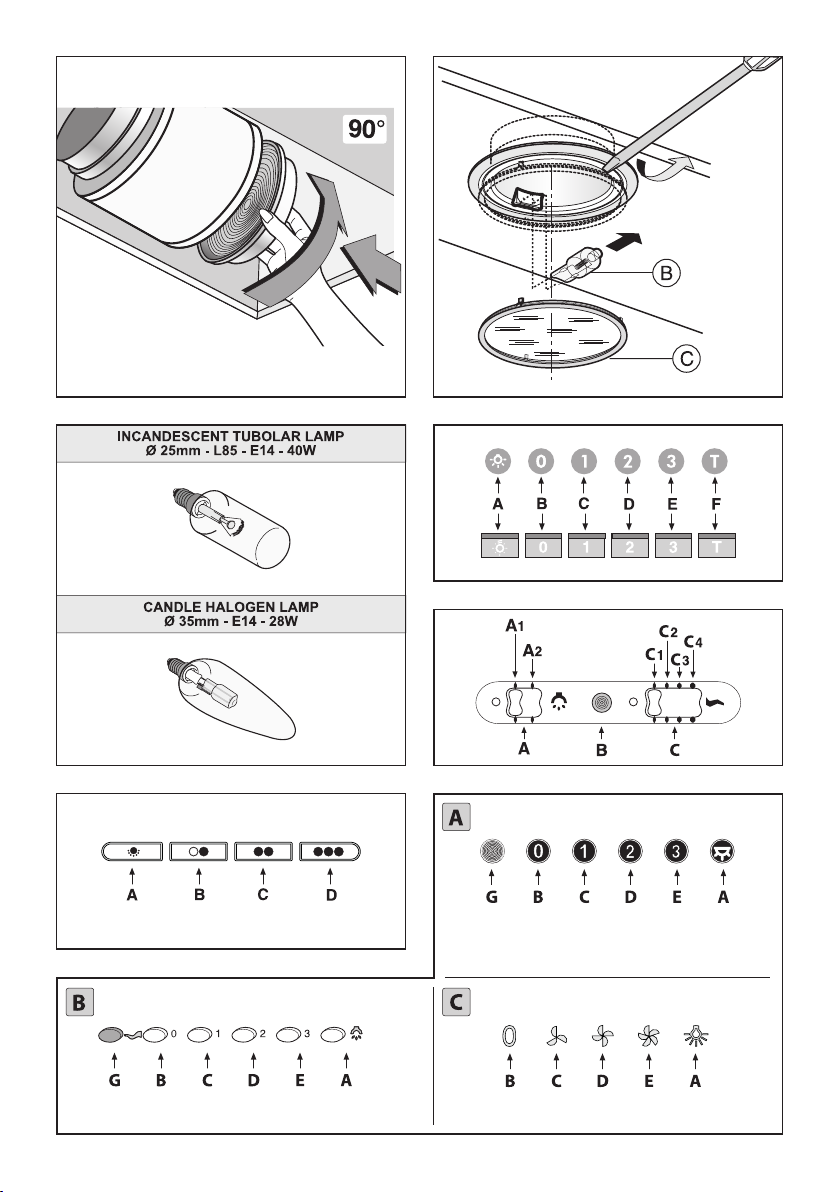

For at udskifte halogenpćrerne Bskal man fjerne glasset C
ved at trykke pĺ rillerne. Udskift pćrerne med pćrer af samme
type. rřr ikke ved pćren med bare hćnder.
Der må kun anvendes pærer af samme type og med samme
watt-tal som dem, der er installeret på apparatet.
