I-VALO DAVI EMERGENCY Manual
I-VALO tuotenro: 28066
I-VALO DAVI EMERGENCY -käyttö- ja huolto-ohjeet 06.04.2023
I-VALO DAVI®EMERGENCY
AN UPDATABLE LED LUMINAIRE FOR EMERGENCY LIGHTING
FR Notice d’utilisation, d’installation et de maintenance
SV Bruks- och underhållsinstruktioner
DE Betriebs- und Wartungsanleitung
EN Operation and maintenance instructions 10
FI Käyttö- ja huolto-ohjeet 4
PL Instrukcja obsługi i konserwacji
Valaisimen mitat/Measures/Leuchtenabmessungen/Mått
Encombrement/Wymiary
2-3
16
22
28
34
2I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
WIDE LIGHT DISTRIBUTION
VALAISIMEN MITAT / MEASURES / LEUCHTENABMESSUNGEN / MÅTT / ENCOMBREMENT / WYMIARY
231
112
77
246
36
12
5.5
Ø6.5
750
774
3
I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
MEDIUM-WIDE LIGHT DISTRIBUTION
700
774
36
162
246
36
12
5.5
Ø6.5
750
VALAISIMEN MITAT / MEASURES / LEUCHTENABMESSUNGEN / MÅTT / ENCOMBREMENT / WYMIARY
4I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
FI
Valaisin DAVI EMERGENCY
Ta (°C) +5 °C ... +45 °C
Kotelointiluokka (IP) IP65
Valonlähde Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on C.
Kokonaisteho (W) Normaalitoiminta: 33 W
Turvavalokäyttö: 3,5 W
Jännite (V) 220-240 V
Taajuus (Hz) 50/60 Hz
Liitäntä Kiinteä liitäntä 5 x 2,5 mm² + 2 x 2,5 mm²
Palamisvirta (A) Syttymisvirta (A) Tehokerroin
0,16 35 A 170 μs (ECG)
3,6 A 120 μs (EM) 0,91
Ei saa avata jännitteisenä!
Huom. Taulukon arvot pätevät valaisinperheen vakiomalleihin. Oikeus muutoksiin pidätetään.
TEKNISET TIEDOT
D
5
I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
FI
ASENNUS
• Valaisimen tai LED-tekniikkapaketin saa asentaa vain sähköalan ammattilainen
voimassa olevan lainsäädännön mukaisesti.
• Valaisimen rakenteen muuttaminen ja lisäkytkentöjen tekeminen on kielletty.
• Valaisimia kytkettäessä tulee varmistua siitä, ettei syöttöjohdossa ole jännitettä.
• Valaisin voidaan asentaa suoraan kattoon tai muuhun asennuspintaan valaisimen
päissä olevista kiinnityspisteistä, korkeintaan 45° kallistettuna sivusuuntaan.
• Valaisin voidaan asentaa myös erikseen tilattavilla asennuskiinnikkeillä
asennuskohteen mukaisesti. Valaisimelle soveltuvat kiinnikevaihtoehdot löydät
internetsivuiltamme www.i-valo.com.
• L1 on katkeamaton sähkönsyöttö (24 h/vrk, 365 pv/vuosi) akun latausta varten.
• L-johtimeen ohjataan valaisimen normaalia ON/OFF toimintaa.
• Tehdasoletuksena akun toiminta-ajaksi turvavalokäytössä on määritelty 3 h.
Tätä asetusta voidaan muuttaa valaisimen turvavalolaitteesta. Asetus tulee suorittaa
ennen akun ja verkkojännitteen kytkentää.
• Valaisimen akun johdot ovat tehtaalta toimitettaessa irtikytketty akun
syväpurkautumisen estämiseksi. Yleisesti sähköjärjestelmän rakennusaikana
katkeamatonta sähkönsyöttöä turvavalaisimeen ei aina voida taata ja se johtaa
ei-toivottuun akun purku-lataus -sykliin, jolla on suuri vaikutus akun käyttöikään.
Akun saa kytkeä, kun valaisimelle voidaan taata vakaa verkkosyöttö 24 h/vrk.

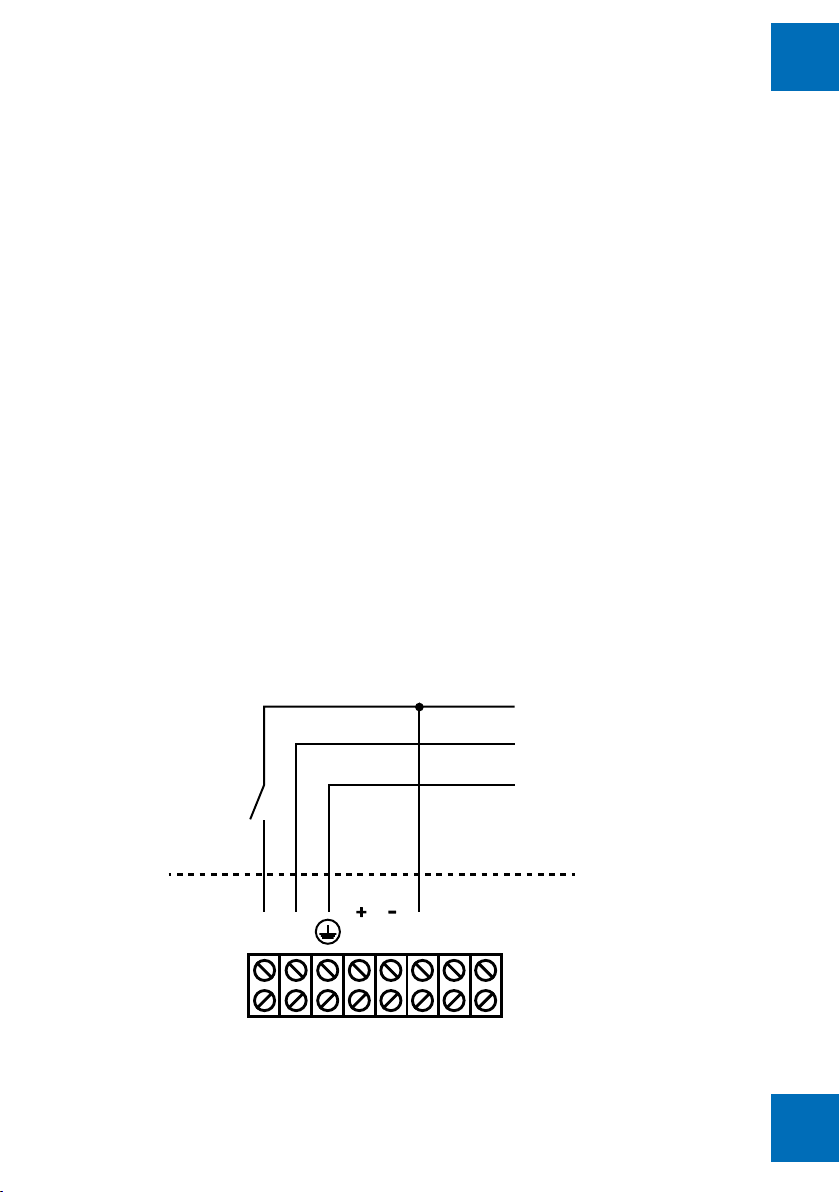

L (Brown)
PE (Green/Yellow)
L N D1 D2 L1 L2 L3
Luminaire
-o- 2.5 mm²
N (Blue)
6I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
• Turvavalaisinstandardi IEC 60598-2-22 määrittelee, että turvavalaisimet tulee
luokitella rakenteensa ja toimintansa mukaisesti. Tämä luokittelu on merkittävä
valaisimeen ja asennusvaiheessa täydennettävä loppuun.
X 1
a) Ensimmäinen ruutu sisältää yhden merkin, joka ilmaisee valaisintyypin:
X - yksikkövalaisin (valaisinkohtainen akku)
Z - keskusakustojärjestelmään kytkettävä valaisin
b) Toisessa ruudussa ilmaistaan valaisimen toimintatapa yhdellä luvulla:
0 - ajoittain toimiva turvavalaisin
1 - jatkuvatoiminen turvavalaisin
2 - ajoittain toimiva yhdistelmävalaisin
3 - jatkuvatoiminen yhdistelmävalaisin
4 - ajoittain toimiva yhdistelmäturvavalaisin
5 - jatkuvatoiminen yhdistelmäturvavalaisin
6 - oheisturvavalaisin
c) Kolmas ruutu täydennetään asennuksen yhteydessä, kun tiedossa on laitteiston
varustelu:
A - testilaitteella varustettu valaisin
B - kauko-ohjatulla lepotilatoiminnolla varustettu valaisin
C - estotoiminnolla varustettu valaisin
D - riskialttiin työalueen valaisin
E - ei vaihdettavalla lampulla ja/tai akuilla
d) Neljännessä ruudussa olevat merkinnät tarkoittavat valaisinkohtaisella akulla varustetun
turvavalaisimen toiminta-aikaa minuuteissa.
10 - 10 min toiminta-aikaa
FI
7
I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
60 - 1 h toiminta-aikaa
120 - 2 h toiminta-aikaa
180 - 3 h toiminta-aikaa
KÄYTTÖ & HUOLTO
• Valaisinta saa käyttää vain sellaisessa ympäristössä, johon se tyyppikilpensä mukaan
on tarkoitettu.
• Ennen huoltoa valaisin on tehtävä jännitteettömäksi ja annettava jäähtyä.
Valaisimen osien jäähtyminen kestää useita minuutteja.
• Valaisinta ei saa käyttää ilman sen suojakupua.
• Viallista valaisinta ei saa käyttää.
• Asennuskiskon, -kiinnikkeen ja valaisimen tiivisteiden kunto on syytä tarkistaa
säännöllisesti.
• Valaisinta tulee valvoa ja huoltaa voimassa olevan lainsäädännön mukaisesti.
Tässä valaisimessa valvonta on mahdollista suorittaa keskitetysti DALI-ohjauksella
tai yksikkökohtaisesti turvalaitteeseen määritellyn testaussekvenssin mukaan.
Tehdasoletuksena turvalaite suorittaa automaattisesti toimintakokeen kerran viikossa
ja toiminta-aikakokeen kerran vuodessa.
• Valaisimen tilaa ilmaisee valaisimen päädyn merkkiledi seuraavasti:
LED-toiminta Tila
Vihreä palaa Järjestelmä OK, AC-käyttö
Nopeasti vilkkuva vihreä
(0,1 s päällä – 0,1 s pois päältä
Toimintakoe käynnissä
Hitaasti vilkkuva vihreä
(1s päällä 1s pois päältä)
Toiminta-aikakoe käynnissä
Punainen palaa Vikaantunut valonlähde
Hitaasti vilkkuva punainen
(1s päällä -1s pois päältä)
Vikaantunut akku
Nopeasti vilkkuva punainen
(0,1 s päällä – 0,1 s pois päältä)
Latausvirhe
Vihreä kaksoispulssi Estotila
FI
8I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
LED-toiminta Tila
Osoitteen binääritiedon lähetys vihreä/punaisen ledin
avulla
Osoitteentunnistustila
Ei valoa DC-käyttö: akkutoiminta
PUHDISTAMINEN
• Valaisin tulee puhdistaa jännitteettömänä ja jäähtyneenä.
• Valaisimen ulkopinnat on syytä puhdistaa liasta ja pölystä säännöllisesti.
Suositus on vähintään 6 kk välein. Näin varmistetaan valaisimen tehokas toiminta,
optimaalinen valontuotto sekä pitkä elinikä.
• Elektronisia komponentteja tai liittimiä ei saa altistaa kosteudelle.
• Valaisimen ulkopintojen puhdistukseen voidaan tarvittaessa käyttää neutraaleja
saippualiuoksia (pH 7), esimerkiksi astianpesuaineita. Puhdistusainetta ei saa
suihkuttaa suoraan valaisimen pintaan. Laimenna pesuainetta vedellä ja käytä
kangasliinaa tai pesusientä.
• Valaisimen puhdistuksessa ei saa käyttää painepesuria.
VARAOSAT
• Valaisimessa saa käyttää ainoastaan I-Valon alkuperäisiä varaosia.
• DAVI-valaisin on päivitettävä LED-valaisin. Tarvittaessa sen LED-tekniikkapaketti
voidaan vaihtaa uuteen.
• Valaisin sisältää herkkää elektroniikkaa, joka ei saa altistua lialle tai sähköstaattiselle
purkaukselle eli ESD:lle Valaisinta avatessa tulee huolehtia ettei LED-siruihin kosketa.
• Akku: Valaisin on varustettu valaisinkohtaisella LiFePO4-akulla 3,2 V 7,5 Ah.
Akku latautuu täyteen 24 tunnissa.
• Akun käyttöikä ympäristölämpötilasta riippuen on
• 25 °C:ssa 8 vuotta,
• 35 °C:ssa 6 vuotta
• 45 °C:ssa 4 vuotta.
• Sähkökatkoksen aikana turvavalaisin toimii sille asennuksen yhteydessä määritetyn
toiminta-ajan verran (1/2/3h), jos aikaa ei saavuteta, tulee akku vaihtaa.
• Suodatin: Normaalissa teollisuusympäristössä suositellaan suodattimen vaihtoväliksi
n. 4-5 vuotta olosuhteista riippuen.
• Tuote kuuluu elektronisten laitteiden jätteenkäsittelyä (WEEE) koskevan direktiivin
2012/19/ EU piiriin ja tuote tulee elinkaaren lopussa kierrättää asianmukaisesti.
FI
9
I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
TAKUU
• Valaisimen takuuaika on 5 vuotta.
• Takuu raukeaa, mikäli tätä ohjetta ei ole noudatettu.
• Tarkemmat takuuehdot I-Valon yleisten myyntiehtojen mukaisesti.
Myynti- ja takuuehdot löytyvät www.i-valo.com -sivustolta kohdasta ’Lataukset’.
FI
10 I-VALO OY | TEL +358 (0) 10 501 3000 |INFO@I-VALO.COM | WWW.I-VALO.COM
EN
Luminaire DAVI EMERGENCY
Ta (°C) -5 °C...+45 °C
Enclosure rating (IP) IP65
Light source This product incudes a light source with an energy-eciency class of C.
Power consumption (W) Standard mode: 33 W
Emergency light mode: 3.5 W
Voltage (V) 220-240 V
Frequency (Hz) 50/60 Hz
Connection Fixed connection 5 x 2.5 mm² + 2 x 2.5 mm²
Mains current (A) Start-up (A) Power factor
0.16 35 A 170 μs (ECG)
3.6 A 120 μs (EM) 0.91
Always switch off power before opening!
Note: The values given in the table apply to standard models of the family of luminaires. We reserve the right to make changes.
TECHNICAL DETAILS
D
