HSM Securio B22 User manual

BETRIEBSANLEITUNG

AKTENVERNICHTER

OPERATING INSTRUCTIONS

PAPER SHREDDER

NOTICE D‘UTILISATION

DESTRUCTEUR DE DOCUMENTS

MANUALE OPERATIVO

DISTRUGGIDOCUMENTI

INSTRUCCIONES DE SERVICIO

DESTRUCTORA DE DOCUMENTOS

INSTRUÇÕES DE OPERAÇÃO

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

1.830.998.100 D

05/2013

B 22

2 SECURIO B 22 05/2013

deutsch: Aktenvernichter SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

français: Destructeur de documents SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

italiano: Distruggidocumenti SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

español: Destructora de documentos SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

português: Destruidora de documentos SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

nederlands: Papiervernietiger SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

dansk: Makuleringsmaskine SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

svenska: Dokumentförstörare SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

suomi: Paperinsilppuri SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

norsk: Makuleringsmaskin SECURIO B22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

05/2013 SECURIO B 22 3

deutsch

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Ge-

räterückseite nach, für welche Schnittbreite

und Netzspannung Ihr Aktenvernichter aus-

gelegt ist und beachten Sie die zutreffenden

Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von

Papier bestimmt. Je nach Schnittart können

außerdem geringe Mengen folgender Mate-

rialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 3,9x30 1,9x15

Kreditkarten ●● ● ●

CDs ●

Das robuste Schneidwerk ist unempﬁndlich

gegen Heft- und Büroklammern.

Hinweis: Aktenvernichter mit Partikel-

schneidwerk werden als Option auch mit

einem Gerät zum automatischen Schmieren

des Schneidwerks angeboten. Beachten Sie

die beiliegende Dokumentation des Ölers,

falls Ihre Maschine damit ausgerüstet ist.

Die Gewährleistungszeit für den Aktenver-

nichter beträgt 2 Jahre. Es gilt eine von der

Gewährleistung unabhängige Garantie für

HSM Vollstahl-Schneidwellen der Aktenver-

nichter während der gesamten Gerätele-

bensdauer (HSM Lifetime Warranty). Ver-

schleiß, Schäden durch unsachgemäßen

Gebrauch sowie Eingriffe von dritter Seite

fallen weder unter die Gewährleistung noch

unter die Garantie.

2 Sicherheitshinweise

Klassiﬁzierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann

schwere oder töd-

liche Verletzungen

zur Folge haben.

Achtung Die Missachtung

des Hinweises kann

Sachschäden verur-

sachen.

Lesen Sie vor Inbetriebnahme der

Maschine die Betriebsanleitung,

bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung

an spätere Nutzer weiter. Beachten Sie alle

auf dem Aktenvernichter angebrachten

Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch

Personen (einschließlich Kin-

dern unter 14 Jahren) mit einge-

schränkten physischen, sensori-

schen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder mangels

Wissen benutzt werden, es sei denn, sie

werden durch eine für ihre Sicherheit zu-

ständige Person beaufsichtigt oder erhiel-

ten von ihr Anweisungen, wie das Gerät zu

benutzen ist. Kinder sollen beaufsichtigt

werden, um sicherzustellen, dass sie nicht

mit dem Gerät spielen. Lassen Sie den

Aktenvernichter nicht unbeaufsichtigt einge-

schaltet.

4 SECURIO B 22 05/2013

deutsch

Verletzungsgefahr durch Splitter!

Tragen Sie beim Vernichten von harten Kre-

ditkarten oder CDs eine Schutzbrille.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der

Maschine kann zu elektrischem

Stromschlag führen.

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Fre-

quenz Ihres Stromnetzes mit den Anga-

ben auf dem Typenschild übereinstim-

men.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den Ak-

tenvernichter gelangt. Tauchen Sie weder

Netzkabel noch Netzstecker in Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern

fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in

Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regel-

mäßig auf Schäden. Schalten Sie

den Aktenvernichter bei Beschädi-

gung oder nicht ordnungsgemä-

ßer Funktion sowie vor Platzwechsel oder

Reinigung aus und ziehen Sie den Netz-

stecker.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer

und heißen Flächen fern. Die Lüftungs-

schlitze müssen frei sein und ein Abstand

zur Wand oder zu Möbeln von min. 5 cm

eingehalten werden.

Servicearbeiten, die mit dem

Entfernen von Gehäuseabdeckun-

gen verbunden sind, dürfen nur

vom HSM–Kundendienst und

Service–Technikern unserer Ver-

tragspartner durchgeführt werden.

Kundendienstadressen siehe Seite 72.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich

gemäß den Vorgaben des Kapitels „Bestim-

mungsgemäße Verwendung“.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz

der Papierzufuhr.

Verletzungsgefahr durch Einzie-

hen!

Bringen Sie lange Haare, lose

Kleidung, Krawatten, Schals,

Hals– und Armkettchen usw. nicht

in den Bereich der Zuführöffnung.

Vernichten Sie kein Material, das

zu Schlingenbildung neigt, z.B.

Bänder, Verschnürungen, Weich-

plastikfolien.

05/2013 SECURIO B 22 5

deutsch

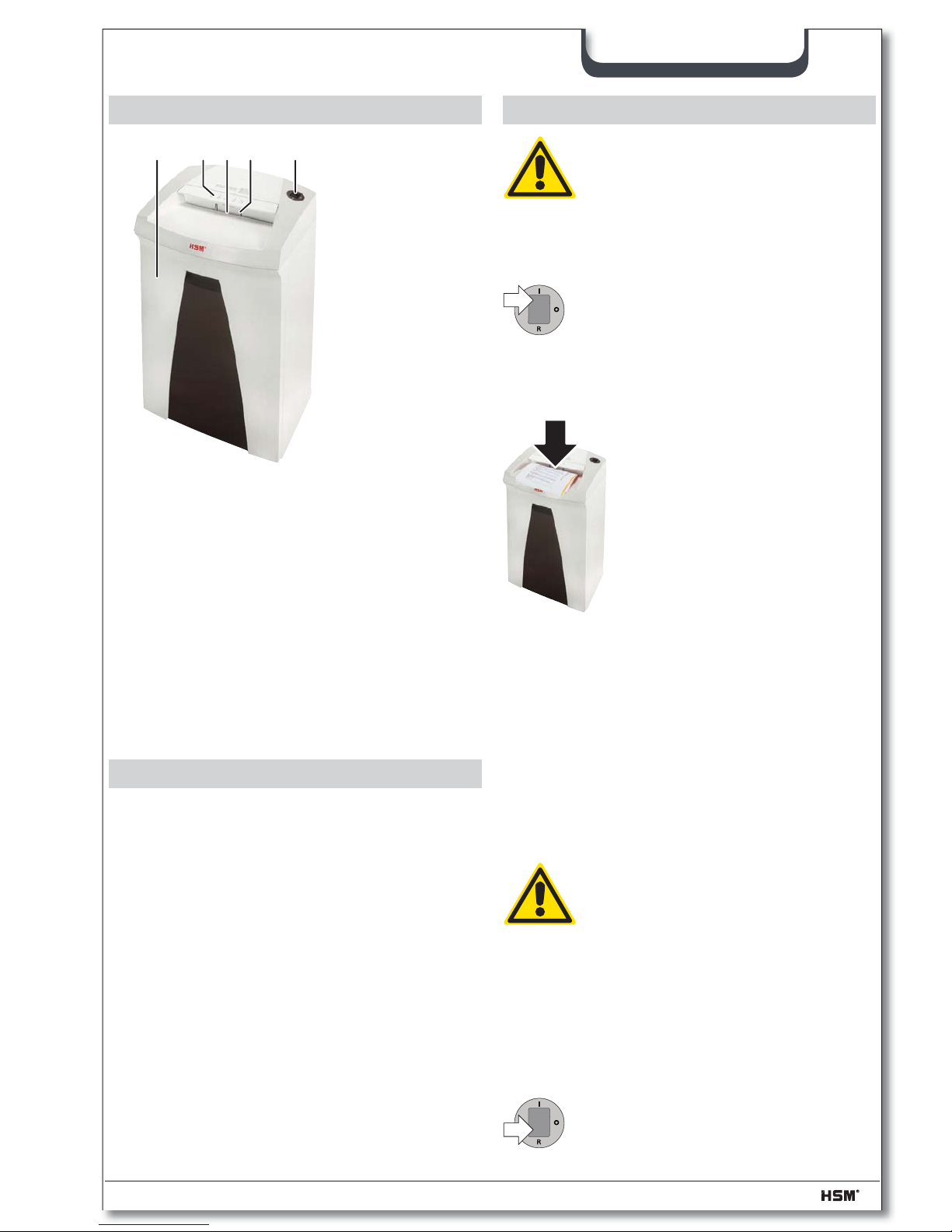

3 Übersicht

1 Schnittgutbehälter

2 Sicherheitshinweise

3 Papierzufuhr

4 Start-Stopp-Automatik

5 Wippschalter

I: Ein

R: Aus, Rücklauf

1 2 3 4 5

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton

verpackt

• 5 Schnittgutsäcke

• 1 Flasche Schneidblock-Spezialöl (50 ml)

für Geräte mit Partikelschnitt

• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke

Best.-Nr. 1.661.995.150

• Schneidblock-Spezialöl (250 ml)

Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 72.

5 Bedienung

Aktenvernichter ausschalten

• Tippen Sie Wippschalter „R“ an.

Schalter springt auf Nullstellung.

Aktenvernichter einschalten

• Drücken Sie Wippschalter „I“.

Wippschalter rastet ein.



Aktenvernichter ist betriebsbereit.

Papier vernichten

• Führen Sie das zu vernich-

tende Papier zu. Zulässige

Blattzahl siehe Technische

Daten.

Die Start-Stopp-Automatik

schaltet das Schneidwerk

automatisch ein.

Das Papier wird in das

Schneidwerk eingezogen und

vernichtet.

Ca. 3 s nachdem die Papierzufuhr wieder

frei ist, schaltet der Aktenvernichter automa-

tisch ab und geht in Betriebsbereitschaft.

WARNUNG

Stellen Sie vor dem Einschalten

der Maschine sicher, dass alle

Sicherheitshinweise beachtet

wurden.

Zerkleinerung von CDs und Kredit-

karten (siehe „Bestimmungsgemäße

Verwendung“)

WARNUNG

Abhängig von der Materialart kann

es beim Vernichten von CDs zur

Splitterbildung kommen. Tragen

Sie deshalb eine Schutzbrille.

Geben Sie CD/Kreditkarte in die Mitte der

Zuführöffnung.

6 SECURIO B 22 05/2013

deutsch

6 Störungsbeseitigung

Papierstau

Sie haben zu viel Papier auf einmal zugeführt.

Achtung Schalten Sie das Schneidwerk

nicht abwechselnd

vorwärts - rückwärts

(

„I“

„R“

)

. Dadurch kann der Aktenvernichter

beschädigt werden.

• Drücken Sie Wippschalter „R“.

Das Papier wird herausgescho-

ben.

• Halbieren Sie den Papierstapel.

• Drücken Sie Wippschalter „I“.

• Führen Sie das Papier nachein-

ander zu.

Schnittgutbehälter voll

Aktenvernichter schaltet ab.

Achtung Entleeren Sie den vollen

Schnittgutbehälter umgehend, da bei mehr-

maligem Nachdrücken Funktionsstörungen

am Schneidwerk auftreten können.

• Schalten Sie den Aktenvernichter

aus. Tippen Sie dazu Wippschal-

ter „R“ an.

• Entleeren Sie den vollen Schnitt-

gutbehälter.

Schnittgutbehälterkontakt unterbro-

chen

Aktenvernichter schaltet ab.

• Überprüfen Sie, ob der Schnitt-

gutbehälter richtig im Unter-

schrank eingesetzt ist.

Bei anderen Störungen prüfen Sie bitte vor

der Benachrichtigung unseres Kunden-

dienstes, ob der Motor überlastet wurde.

Lassen Sie den Aktenvernichter vor erneu-

ter Inbetriebnahme ca. 15 – 20 min. abküh-

len.

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter

aus und ziehen Sie den Netz-

stecker.

Die Reinigung darf nur mit einem weichen

Tuch und einer milden Seifenwasserlösung

erfolgen. Dabei darf kein Wasser in das

Gerät eindringen.

Ölen Sie das Schneid-

werk bei nachlassender

Schnittleistung,

Geräuschentwicklung

oder nach jedem Leeren

des Schnittgutbehälters (nur bei Partikel-

schnitt)

Verwenden Sie dazu nur

HSM-Schneidblock-

spezialöl:

• Spritzen Sie das Spezialöl durch die

Papierzufuhr auf ganzer Breite auf die

Schneidwellen.

• Lassen Sie das Schneidwerk ohne Pa-

pierzufuhr rückwärts (Pos. „R“) laufen.

Papierstaub und Partikel werden gelöst.

Hinweis

Das Ölen des Schneidwerks verbessert die

Schnittleistung auch bei Geräten mit Strei-

fenschnitt.

05/2013 SECURIO B 22 7

deutsch

8 Entsorgung / Recycling

Elektrische und elektronische

Altgeräte enthalten vielfach noch

wertvolle Materialien, teils aber

auch schädliche Stoffe, die für die

Funktion und Sicherheit notwen-

dig waren. Bei falscher Entsor-

gung oder Handhabung können diese für

die menschliche Gesundheit und die Um-

welt gefährlich sein. Geben Sie Altgeräte nie

in den Restmüll. Beachten Sie die aktuell

geltenden Vorschriften und nutzen Sie Sam-

melstellen zur Rückgabe und Verwertung

elektrischer und elektronischer Altgeräte.

Führen Sie auch alle Verpackungsmateriali-

en einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt

Schnittgröße (mm) 5,8 3,9 3,9 x 30 1,9 x 15

Sicherheitsstufe DIN 66399 P-2 / O-2 / T-2

E-2

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

P-5 / T-5 / E-4

F-2

Schnittleistung* (Blatt), DIN A4 70 g/m2

80 g/m2

22 - 24

17 - 19

16 - 18

13 - 15

12 - 14

9 - 11

7 - 9

Schnittgeschwindigkeit 80 mm/s 90 mm/s

Gewicht 11 kg 12 kg

Arbeitsbreite 240 mm

Anschluss 230 V, 50 Hz 110 V - 120 V, 60 Hz

220 V, 60 Hz 100 V, 50 - 60 Hz

Leistung bei max. Blattzahl 440 W

Betriebsart Dauerbetrieb

Umgebungsbedingungen im Betrieb:

Temperatur

relative Luftfeuchte

Höhe über NN

-10°C bis +25°C

max. 90%, nicht kondensierend

max. 2.000 m

Maße B x T x H (mm) 375 x 310 x 600

Volumen des Schnittgutbehälters 33 l

Emissionsschalldruckpegel

(im Leerlauf / unter Last)

57 dB(A) / 59 dB(A)

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten

werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.

Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und

zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann

die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.

8 SECURIO B 22 05/2013

deutsch

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die nachste-

hend bezeichnete Maschine

Aktenvernichter Securio B22

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher-

heits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Speziﬁkationen:

• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 50366:2003 + A1:2006 • EN 61000-3-2:2006 + A1:2009 + A2:2009

• EN 61000-3-3:2008 • EN 60950-1:2006 + A12:2011

Frickingen, 8.5.2013

ppa. Hubert Kötzinger - Leiter Produktentwicklung Umwelttechnik

05/2013 SECURIO B 22 9

english

1 Proper use, warranty

Check the name plate on the back of the

machine to ﬁnd out the cutting width and

mains voltage for your document shredder

and observe the applicable instructions in

the operating manual.

The shredder is designed for destroying

paper. Depending on the cutting type, it can

also handle small quantities of the following

materials:

Shred width (mm) 5.8 3.9 3.9x30 1.9x15

Credit and charge cards ●● ● ●

CDs ●

Its sturdy drive mechanism is not damaged

by paper clips and staples.

Note: Document shredders with a particle

cutting unit also come with an optional de-

vice for lubricating the cutting unit. Note the

documentation enclosed for the oiler if your

machine is equipped with one.

The warranty period for the document

shredder is 2 years. There is a special war-

ranty for the HSM solid steel cutting rollers

in the document shredder, which is pro-

vided independently of the guarantee, and

remains valid for the entire service life of

the machine (HSM Lifetime Warranty). This

warranty and guarantee exclude wear and

damage caused by improper handling or ac-

tions taken by third parties.

2 Safety instructions

Classiﬁcation

Safety notice Explanation

WARNING Failure to observe

this warning can

lead to serious or

fatal injury.

Notice Failure to observe

this instruction can

cause damage.

Before using the machine for the

ﬁrst time, read the operating man-

ual, and keep it for later use and

to pass on to any subsequent users. Ob-

serve all safety instructions on to the ma-

chine.

WARNING

Dangerous for children and

others!

The machine may not be used by

persons (including children un-

der 14 years of age) with limited

physical, sensory or mental capa-

bilities or with a lack of experience

and knowledge, unless they are supervised

by a responsible person or are instructed

by them on the use of the machine. Chil-

dren must be supervised to ensure they do

not play with the machine. Do not leave the

document shredder switched on when it is

unattended.

10 SECURIO B 22 05/2013

english

WARNING

Dangerous mains voltage!

Improper handling of the machine

can lead to an electric shock.

– Before you insert the power plug, make

sure that the voltage and frequency of

your power supply comply with the infor-

mation on the name plate.

– Make sure that the power plug is easily

accessible.

– Make sure that no water gets into the

shredder. Do not immerse the power ca-

ble or the power plug in water.

– Never touch the power plug with wet

hands.

– Never pull the plug out of the socket us-

ing the power cable. Always pull out the

plug directly.

– Only use the machine in a dry room in-

doors. Never operate the machine in

damp rooms or in the rain.

Check the machine and cable

regularly for damage. Switch the

shredder off if it is damaged or not

working correctly or before relo-

cating or cleaning it and disconnect it

from the mains.

– Keep the machine, the plug and cable

away from open ﬁre and hot surfaces.

The ventilation slots must not be blocked

or covered and there must be at least

5 cm space between the shredder and

any wall or furniture.

Service work which requires the

housing covers to be removed

may only be carried out by HSM

Customer Service and

service

technicians of our contractual

partners.

See page 72 for our customer service

addresses.

Notice Danger from improper use

Only operate this machine in accordance

with the instructions outlined in “Proper

use”.

WARNING

Risk of injury!

Do not reach into the paper feed

slot.

Risk of injury from being pulled

in!

Keep long hair, loose articles of

clothing, ties, scarves, jewellery,

etc. away from feed opening.

Material with the tendency to form

loops, e.g. tapes, strapping mate-

rial, etc. must not be shredded.

Danger of injury by splinters!

Wear protective goggles when destroying

CDs and hard credit cards.

Other manuals for Securio B22

Table of contents

Languages:

Popular Paper Shredder manuals by other brands

Swingline

Swingline STACK-AND-SHRED200X&200XL 60X Start here

GBC

GBC ShredMaster CC055 instruction manual

UNITED OFFICE

UNITED OFFICE UAV 190 A1 operating instructions

UNITED OFFICE

UNITED OFFICE UAV 190 A1 operating instructions

Rexel

Rexel Optimum AutoFeed+ 45X instruction manual

Martin Yale

Martin Yale 227284S1 instruction manual

Bonsaii

Bonsaii DocShred C223-A instruction manual

TRU RED

TRU RED TR-BMC20A Operator's manual

Fellowes

Fellowes 50S instructions

GBC

GBC SHREDMASTER 1236SE operating instructions

Gude

Gude GH 2600 P operating instructions

Ativa

Ativa DQ80M operating instructions

Q-Connect

Q-Connect Q8CC instruction manual

Fellowes

Fellowes POWERSHRED C-325CI instructions

Olivetti

Olivetti Privacy 5000C Operational manual

UNITED OFFICE

UNITED OFFICE UAV 190 A1 operating instructions

Dahle

Dahle paperSAFE 22022 instructions

Formax

Formax OnSite FD 87 Operator's manual
