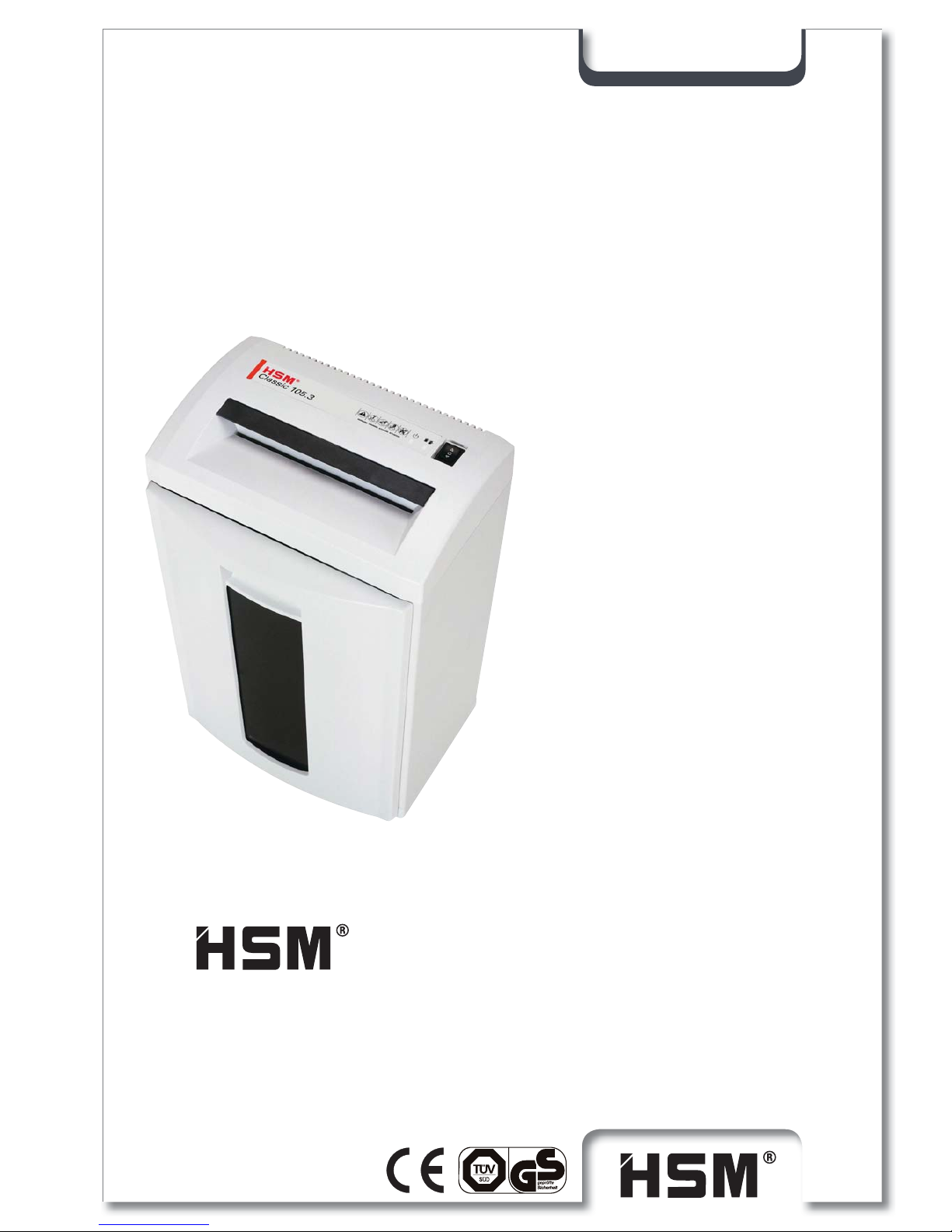

HSM 105.3 User manual
BETRIEBSANLEITUNG
AKTENVERNICHTER
OPERATING INSTRUCTIONS
PAPER SHREDDER
NOTICE D‘UTILISATION
DESTRUCTEUR DE DOCUMENTS
MANUALE OPERATIVO
DISTRUGGIDOCUMENTI
INSTRUCCIONES DE SERVICIO
DESTRUCTORA DE DOCUMENTOS
INSTRUÇÕES DE OPERAÇÃO
DESTRUIDORA DE DOCUMENTOS
GEBRUIKSAANWIJZING
PAPIERVERNIETIGER
BRUGSVEJLEDNING
MAKULERINGSMASKINE
BRUKSANVISNING
DOKUMENTFÖRSTÖRARE
KÄYTTÖOHJE
PAPERINSILPPURI
BRUKSANVISNING
MAKULERINGSMASKIN
1.289.998.100 B – 08/2011
Classic 105.3
Classic 105.3
2 Classic 105.3 08/2011
Classic 105.3
deutsch: Aktenvernichter HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
english: Paper shredder HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
français: Destructeur de documents HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . 15
italiano: Distruggidocumenti HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
español: Destructora de documentos HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . 27
português: Destruidora de documentos HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . 33
nederlands: Papiervernietiger HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
dansk: Makuleringsmaskine HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
svenska: Dokumentförstörare HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
suomi: Paperinsilppuri HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
norsk: Makuleringsmaskin HSM Classic 105.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
08/2011 Classic 105.3 3
deutsch
1 Bestimmungsgemäße Ver-
wendung, Gewährleistung
Sehen Sie auf dem Typenschild an der Ge-
räterückseite nach, für welche Schnittbreite
und Netzspannung Ihr Aktenvernichter aus-
gelegt ist und beachten Sie die zutreffenden
Punkte der Betriebsanleitung.
Das robuste Schneidwerk ist unempfi ndlich
gegen Heft- und Büroklammern.
2 Sicherheitshinweise
Klassifi zierung
Sicherheitshinweis Erläuterung
WARNUNG Die Missachtung
der Warnung kann
Schäden für Leib
und Leben zur Folge
haben.
Achtung Die Missachtung
des Hinweises
kann Sachschäden
verursachen.
Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren
Gebrauch auf und geben Sie die Anleitung
an spätere Nutzer weiter. Beachten Sie alle
auf dem Aktenvernichter angebrachten
Sicherheitshinweise.
WARNUNG
Gefahren für Kinder und andere
Personen!
Die Maschine darf nicht durch
Personen (einschließlich Kin-
dern unter 14 Jahren) mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels
Wissen benutzt werden, es sei denn, sie
werden durch eine für ihre Sicherheit zu-
ständige Person beaufsichtigt oder erhiel-
ten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollen beaufsichtigt
werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen. Lassen Sie den
Aktenvernichter nicht unbeaufsichtigt einge-
schaltet.
Der Aktenvernichter ist zum Vernichten von
Papier bestimmt. Je nach Schnittart können
außerdem geringe Mengen folgender Mate-
rialien vernichtet werden:
Schnittbreite (mm) 1,9 3,9 5,8 1,9x15 3,9x30
Kreditkarten
CDs
Die Gewährleistungszeit für den Aktenver-
nichter beträgt 2 Jahre. Es gilt eine von der
Gewährleistung unabhängige Garantie für
HSM Vollstahl-Schneidwellen der Aktenver-
nichter während der gesamten Gerätele-
bensdauer (HSM Lifetime Warranty). Aus-
genommen hiervon sind die Aktenvernichter
mit Sicherheitsstufe 5. Verschleiß, Schäden
durch unsachgemäßen Gebrauch sowie
Eingriffe von dritter Seite fallen weder unter
die Gewährleistung noch unter die Garantie.
Hinweis: Aktenvernichter mit Partikel-
schneidwerk werden als Option auch mit
einem Gerät zum automatischen Schmieren
des Schneidwerks angeboten. Beachten Sie
die beiliegende Dokumentation des Ölers,
falls Ihre Maschine damit ausgerüstet ist.
4 Classic 105.3 08/2011
deutsch
Prüfen Sie Gerät und Kabel
regelmäßig auf Schäden.
Schalten Sie den Aktenvernichter
bei Beschädigung oder nicht
ordnungsgemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus und
ziehen Sie den Netzstecker.
– Halten Sie das Gerät, den Netzstecker
und das Netzkabel von offenem
Feuer und heißen Flächen fern. Die
Lüftungsschlitze müssen frei sein und ein
Abstand zur Wand oder zu Möbeln von
min. 5 cm eingehalten werden.
Servicearbeiten dürfen nur vom
HSM–Kundendienst und
Service
–
Technikern unserer
Vertragspartner durchgeführt
werden.
Kundendienstadressen siehe Seite 68.
Achtung Gefahr durch Fehlgebrauch
Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels
„Bestimmungsgemäße Verwendung“.
WARNUNG
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der
Maschine kann zu elektrischem
Stromschlag führen.
– Überprüfen Sie vor dem Einstecken
des Netzsteckers, dass Spannung
und Frequenz Ihres Stromnetzes mit
den Angaben auf dem Typenschild
übereinstimmen.
– Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
– Vermeiden Sie, dass Wasser in den
Aktenvernichter gelangt. Tauchen Sie
weder Netzkabel noch Netzstecker in
Wasser.
– Fassen Sie den Netzstecker niemals mit
feuchten Händen an.
– Ziehen Sie den Netzstecker nie an der
Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.
– Verwenden Sie das Gerät nur in
trockenen Innenräumen. Betreiben Sie es
nie in Feuchträumen oder im Regen.
WARNUNG
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz
der Papierzufuhr.
Verletzungsgefahr durch
Einziehen!
Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material,
das zu Schlingenbildung neigt,
z.B. Bänder, Verschnürungen,
Weichplastikfolien.
Verletzungsgefahr durch Splitter!
Tragen Sie beim Vernichten von harten
Kreditkarten oder CDs eine Schutzbrille.
08/2011 Classic 105.3 5
deutsch

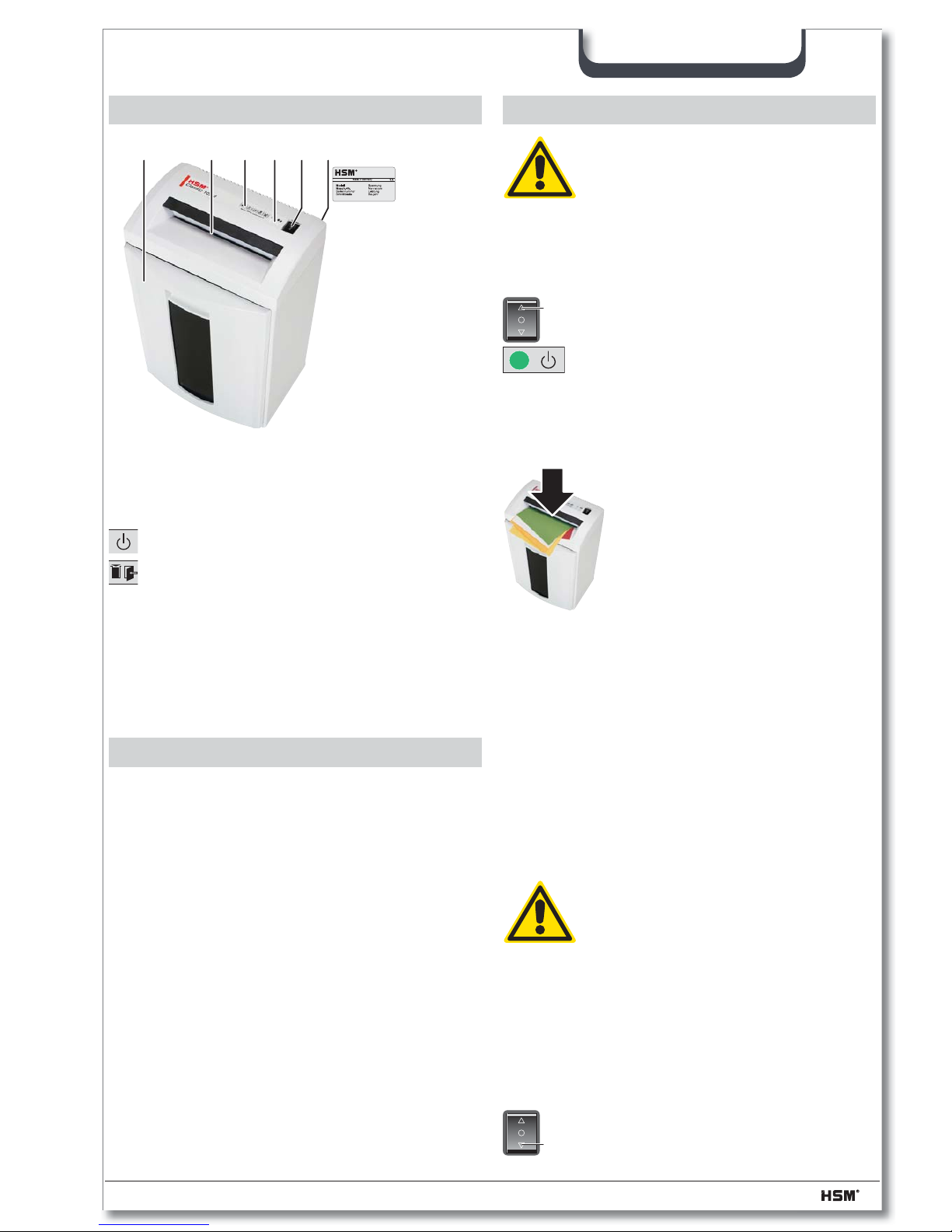

3 Übersicht
4 Lieferumfang
5 Bedienung
WARNUNG
Stellen Sie vor dem Einschalten
der Maschine sicher, dass alle
Sicherheitshinweise beachtet
wurden.
Aktenvernichter ausschalten
• Tippen Sie Wippschalter an.
Schalter springt auf Nullstellung.
• Aktenvernichter anschlussfertig in Karton
verpackt
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl (50 ml)
für Geräte mit Partikelschnitt
• Betriebsanleitung
Zubehör
• 10 Schnittgutsäcke
Best.-Nr. 1.661.995.150
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 68.
Zerkleinerung von CDs und Kredit-
karten (siehe „Bestimmungsgemäße
Verwendung“)
WARNUNG
Abhängig von der Materialart kann
es beim Vernichten von CDs zur
Splitterbildung kommen. Tragen
Sie deshalb eine Schutzbrille.
Geben Sie CD/Kreditkarte in die Mitte der
Zuführöffnung.
1 2 3 4 5 6
HSM GmbH + Co. KG
Austrasse 1-9
88699 Frickingen / Germany
1 Schnittgutbehälter
2 Zuführöffnung
3 Sicherheitshinweis
4 Leuchtdiodenanzeige
Aktenvernichter ist betriebsbereit.
Schnittgutbehälter voll oder offen
5 Wippschalter
: Ein
: Aus, Rücklauf
6 Typenschild
Aktenvernichter einschalten
• Drücken Sie Wippschalter .
Wippschalter rastet ein.
Grüne LED leuchtet.
Aktenvernichter ist betriebsbe-
reit.
Papier vernichten
• Führen Sie das zu vernich-
tende Papier zu. Zulässige
Blattzahl siehe Technische
Daten.
Die Lichtschranke startet
das Schneidwerk automatisch.
Das Papier wird in das
Schneidwerk eingezogen und
vernichtet.
Ca. 3 s nachdem die Papierzufuhr wieder
frei ist, schaltet der Aktenvernichter automa-
tisch ab und geht in Betriebsbereitschaft.
6 Classic 105.3 08/2011
deutsch
6 Störungsbeseitigung
Papierstau
Sie haben zuviel Papier auf einmal zugeführt.
Achtung Schalten Sie das Schneidwerk
nicht abwechselnd
vorwärts - rückwärts
( - )
. Dadurch kann der Aktenvernichter
beschädigt werden.
• Drücken Sie Wippschalter .
Das Papier wird heraus gescho-
ben.
• Halbieren Sie den Papierstapel.
• Drücken Sie Wippschalter .
• Führen Sie das Papier nachein-
ander zu.
Schnittgutbehälter voll
Rote LED leuchtet.
Aktenvernichter schaltet ab.
Achtung
Entleeren Sie den vollen Schnittgutbehälter
umgehend, da bei mehrmaligem Nachdrü-
cken Funktionsstörungen am Schneidwerk
auftreten können.
• Schalten Sie den Aktenvernichter
aus. Tippen Sie dazu Wippschal-
ter an.
• Entleeren Sie den vollen Schnitt-
gutbehälter.
Schnittgutbehälter offen
Rote LED leuchtet.
Aktenvernichter schaltet ab.
• Überprüfen Sie, ob der Schnitt-
gutbehälter richtig im Unter-
schrank eingesetzt ist.
Bei anderen Störungen prüfen Sie bitte vor
der Benachrichtigung unseres Kunden-
dienstes
– ob der Motor überlastet wurde.
Lassen Sie den Aktenvernichter vor er-
neuter Inbetriebnahme ca. 15 – 20 min.
abkühlen.
– ob die Lichtschranke durch Papierstaub
verschmutzt ist.
Reinigen Sie die Lichtschranke in der
Papierzufuhr mit einem trockenen Pinsel
oder Tuch.
08/2011 Classic 105.3 7
deutsch
7 Reinigung und Wartung
WARNUNG
Gefährliche Netzspannung!
Schalten Sie den Aktenvernichter
aus und ziehen Sie den Netz-
stecker.
Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.
Ölen Sie das Schneid-
werk bei nachlassender
Schnittleistung,
Geräuschentwicklung
oder nach jedem Leeren
des Schnittgutbehälters (nur bei Partikel-
schnitt):
• Spritzen Sie Schneidblock–Spezialöl
durch die Papierzufuhr auf ganzer Breite
auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Pa-
pierzufuhr rückwärts () laufen.
Papierstaub und Partikel werden gelöst.
8 Entsorgung / Recycling
Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwen-
dig waren. Bei falscher Entsor-
gung oder Handhabung können diese für
die menschliche Gesundheit und die Um-
welt gefährlich sein. Geben Sie Altgeräte nie
in den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam-
melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali-
en einer umweltgerechten Entsorgung zu.
8 Classic 105.3 08/2011
deutsch
9 Technische Daten
Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15 0,78 x 11
Sicherheitsstufe DIN 32757 – 1 223 3 4 5
Schnittleistung* (Blatt) DIN A4 70 g/m2
80 g/m2
22 - 24
17 - 19
16 - 18
13 - 15
12 - 14
9 - 11
12 - 14
9 - 11
9 - 11
7 - 9
5 - 6
4 - 5
Gewicht 11,5 kg 12,5 kg
Schnittgeschwindigkeit 80 mm/s 90 mm/s
Arbeitsbreite 240 mm
Anschluss 230 V, 50 Hz
100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl 440 W
Betriebsart Dauerbetrieb
Umgebungsbedingungen im Betrieb:
Temperatur
relative Luftfeuchte
Höhe über NN
-10 °C bis +25 °C
max. 90 %, nicht kondensierend
max. 2.000 m
Maße B x T x H (mm) 375 x 281 x 583
Volumen des Auffangbehälters 33 l
Schallpegel (Leerlauf / Last) 58 dB(A) / 59 - 63 dB(A)
EG-Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend
bezeichnete Maschine
Aktenvernichter HSM Classic 105.3
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden
Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:
Niederspannungsrichtlinie 2006 / 95 / EG
EMV-Richtlinie 2004 / 108 / EG
Angewandte Normen und technische Spezifi kationen:
• EN 55014-1:2006 • EN 55014-2:1997 +A1:2001
• EN 61000-3-2:2006 • EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 60950-1:2006 +A1:2010
Frickingen, 01.03.2011
Rolf Gasteier - Technischer Leiter
* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten
werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.
Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und
zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann
die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.
08/2011 Classic 105.3 9
english
1 Proper use, warranty
Check the name plate on the back of the
machine to fi nd out the cutting width and
mains voltage for your document shredder
and observe the applicable instructions in
the operating manual.
Its sturdy drive mechanism is not damaged
by paper clips and staples.
2 Safety instructions
Classifi cation
Safety notice Explanation
WARNING Failure to observe
this warning can
lead to serious or
fatal injury.
Notice Failure to observe
this instruction can
cause damage.
Before using the machine for the
fi rst time, read the operating man-
ual, and keep it for later use and
to pass on to any subsequent users. Ob-
serve all safety instructions on to the ma-
chine.
WARNING
Dangerous for children and
others!
The machine may not be used by
persons (including children un-
der 14 years of age) with limited
physical, sensory or mental capa-
bilities or with a lack of experience
and knowledge, unless they are supervised
by a responsible person or are instructed
by them on the use of the machine. Chil-
dren must be supervised to ensure they do
not play with the machine. Do not leave the
document shredder switched on when it is
unattended.
The shredder is designed for destroying
paper. Depending on the cutting type, it can
also handle small quantities of the following
materials:
Shred width (mm) 1.9 3.9 5.8 1.9x15 3.9x30
Credit and charge cards
CDs
Note: Document shredders with a particle
cutting unit also come with an optional de-
vice for lubricating the cutting unit. Note the
documentation enclosed for the oiler if your
machine is equipped with one.
The warranty period for the document
shredder is 2 years. There is a special war-
ranty for the HSM solid steel cutting rollers
in the document shredder, which is provided
independently of the guarantee, and re-
mains valid for the entire service life of the
machine (HSM Lifetime Warranty). Excep-
tions to this are document shredders with
security levels 5. This warranty and guaran-
tee exclude wear and damage caused by
improper handling or actions taken by third
parties.
10 Classic 105.3 08/2011
english
WARNING
Dangerous mains voltage!
Improper handling of the machine
can lead to an electric shock.
– Before you insert the power plug, make
sure that the voltage and frequency of
your power supply comply with the infor-
mation on the name plate.
– Make sure that the power plug is easily
accessible.
– Make sure that no water gets into the
shredder. Do not immerse the power ca-
ble or the power plug in water.
– Never touch the power plug with wet
hands.
– Never pull the plug out of the socket us-
ing the power cable. Always pull out the
plug directly.
– Only use the machine in a dry room in-
doors. Never operate the machine in
damp rooms or in the rain.
Check the machine and cable
regularly for damage. Switch the
shredder off if it is damaged or not
working correctly or before relo-
cating or cleaning it and disconnect it
from the mains.
– Keep the machine, the plug and cable
away from open fi re and hot surfaces.
The ventilation slots must not be blocked
or covered and there must be at least
5 cm space between the shredder and
any wall or furniture.
Service work may only be carried
out by HSM Customer Service or
by the service technicians of our
contractual partners.
See page 68 for our customer
service addresses.
Notice Danger from improper use
Only operate this machine in accordance
with the instructions outlined in “Proper
use”.
WARNING
Risk of injury!
Do not reach into the paper feed
slot.
Risk of injury from being pulled
in!
Keep long hair, loose articles of
clothing, ties, scarves, jewellery,
etc. away from feed opening.
Material with the tendency to form
loops, e.g. tapes, strapping mate-
rial, etc. must not be shredded.
Danger of injury by splinters!
Wear protective goggles when destroying
CDs and hard credit cards.
Other manuals for 105.3
2
Table of contents
Languages:
Other HSM Paper Shredder manuals
HSM
HSM shredstar X15 User manual
HSM
HSM Powerline 450.2 User manual
HSM
HSM shredstar x10 User manual
HSM
HSM Securo AF 300 User manual
HSM
HSM Classic 102.2 User manual
HSM
HSM SECURIO B24s User manual
HSM
HSM securio P36 User manual
HSM
HSM 104.3 User manual
HSM
HSM Pure 120 User manual
HSM
HSM shredstar X13 User manual
Popular Paper Shredder manuals by other brands
Swingline
Swingline STACK-AND-SHRED200X&200XL 60X Start here
GBC
GBC ShredMaster CC055 instruction manual
UNITED OFFICE
UNITED OFFICE UAV 190 A1 operating instructions
UNITED OFFICE
UNITED OFFICE UAV 190 A1 operating instructions
Rexel
Rexel Optimum AutoFeed+ 45X instruction manual
Martin Yale
Martin Yale 227284S1 instruction manual
