OWNER’S MANUAL

GUIDE D’UTILISATION

MANUAL DEL PROPRIETARIO

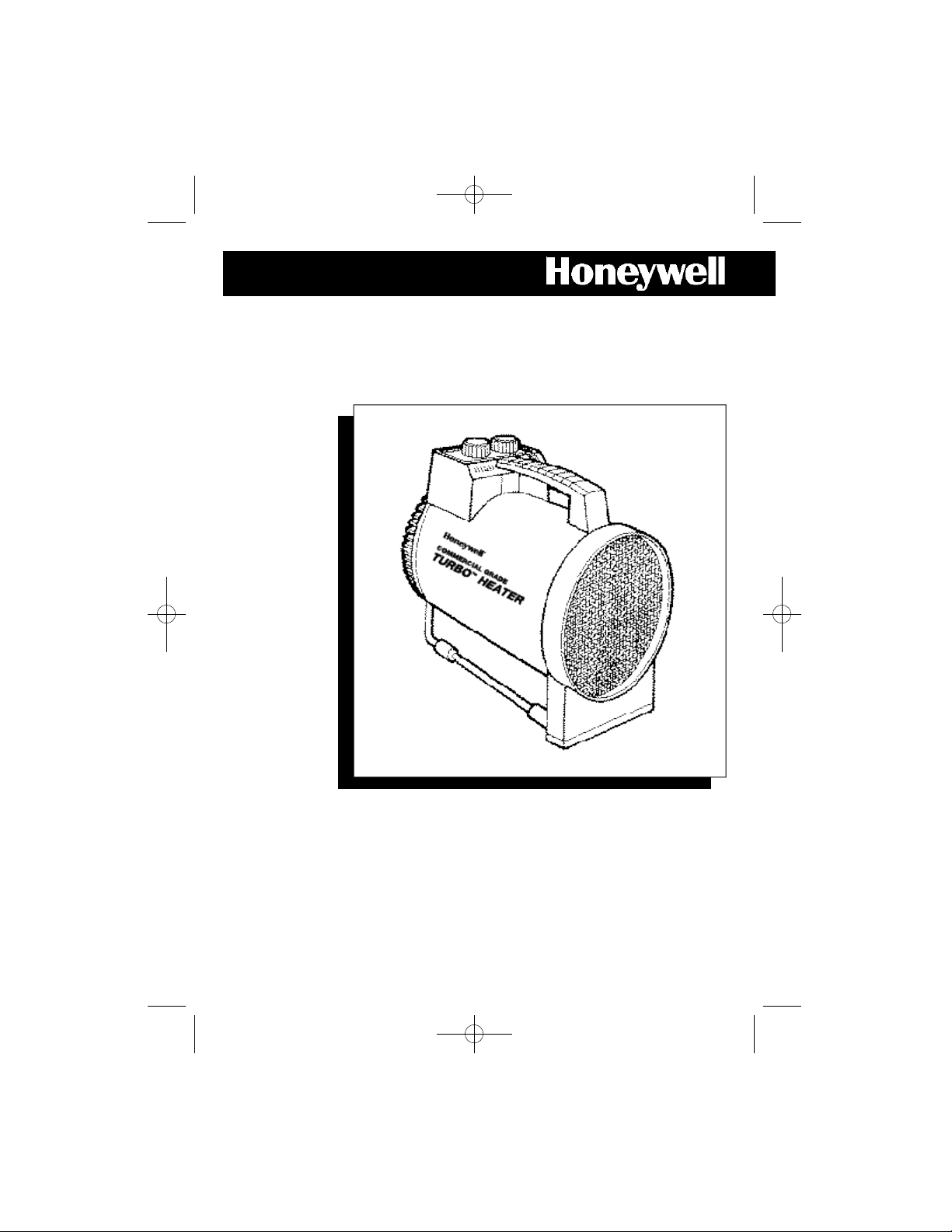

COMMERCIAL GRADE TURBO™ HEATER

with thermostat

Models HZ-501 (black), HZ-502 (black/orange), and HZ-503 (black/yellow)

APPAREIL DE CHAUFFAGE DE CALIBRE

COMMERCIAL TURBOMD avec le thermostat

Modèles HZ-501 (noir), HZ-502 (noir/orange) et HZ-503 (noir/jaune)

TURBOCALENTADOR DE GRADO COMERCIAL

con thermostato

Modelos HZ-501 (negro), HZ-502 (negro/naranja), y HZ-503 (negro/amarillo)

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 1

When using electrical appliances, basic precautions should always

be followed to reduce the risk of fire, electric shock and injury to

persons, including the following:

IMPORTANT INSTRUCTIONS

1. Read all instructions before using heater.

2. This heater is hot when in use. To avoid burns, do not let bare skin touch

hot surface. If provided, use handles when moving this heater. Keep

combustible materials such as furniture, pillows, bedding, papers, clothes

and curtains at least 3 feet (0.9m) from the front of the heater and keep

them away from the sides and rear.

3. Extreme caution is necessary when any heater is used by or near children

or invalids and whenever the heater is left operating and unattended.

4. Always unplug heater when not in use.

5. Do not operate the heater with a damaged cord or plug or after the heater

malfunctions, has been dropped or damaged in any manner. Return heater

to authorized service facility for examination, electrical or mechanical

adjustment, or repair.

6. Do not use outdoors.

7. This heater is not intended for use in bathrooms, laundry areas and similar

moist indoor locations. Never locate heater where it may fall into a bathtub

or other water container.

8. Do not run cord under carpeting. Do not cover cord with throw rugs,

runners, or the like. Arrange cord away from traffic areas where it will

not be tripped over.

9. This heater is for use on 120 volts. The cord has a plug as shown below

(Fig. 1). An adapter is available at retail (not included) for connecting

three-blade grounding-type plugs to two-slot receptacles. The green

grounding lug extending from the adapter must be connected to a

permanent ground such as a properly grounded outlet box. The adapter

should not be used if a three-slot grounded receptacle is available.

10. This heater draws 12.5 amps during operation. To prevent overloading a

circuit, do not plug the heater into a circuit that already has other appliances

working.

11. It is normal for the plug to feel warm to the touch; however, a loose fit

between the AC outlet (receptacle) and plug may cause overheating and

distortion of the plug. Contact a qualified electrician to replace loose or

worn outlet.

12. To disconnect the heater, first turn controls to the OFF position, then grip the

plug and pull it from the wall outlet. Never pull by the cord.

INSTRUCTIONS FOR USE AND CARE

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 2

OPERATING INSTRUCTIONS

13. Do not insert or allow foreign objects to enter any ventilation or exhaust

opening as this may cause an electric shock or fire, or damage the heater.

14. To prevent a possible fire, do not block air intakes or exhaust in any

manner. Do not use on soft surface, like a bed, where openings may

become blocked.

15. A heater has hot and arcing or sparking parts inside. Do not use it in the

areas where gasoline, paint, or flammable liquids are used or stored.

16. Use this heater only as described in this manual. Any other use not

recommended by the manufacturer may cause fire, electric shock, or injury

to persons.

17. Avoid the use of an extension cord because the extension cord may overh e a t

and cause a risk of fire. However, if you have to use an extension cord, the

c o rdshall be No. 14 AWG minimum size and rated not less than 1875 watts.

18. The output of this heater may vary and its temperature may become intense

enough to burn exposed skin. Use of this heater is not recommended for

persons with reduced sensitivity to heat or an inability to react to avoid burn s .

19. SAVE THESE INSTRUCTIONS.

•Place the heater on a firm, level, open surface free from obstructions and at

least 3 ft. (0.9m) away from any combustible materials. DO NOT use on an

unstable surface such as bedding or deep carpeting. Be sure the heater is

not in a position where it may be tripped over by small children or pets. The

heater's rubber feet will hold it firmly in position.

• With the Power knob in the OFF position, plug the heater into a grounded

120V outlet suitable for a 3-prong plug (Fig. 1).

• Turn the Thermostat fully clockwise to its highest position.

•Use the Power knob to turn the heater on to LOW (750W) or HIGH (1500W).

The power light will illuminate.

•When the room reaches a comfortable temperature, slowly turn the Thermostat

control counter-clockwise until the heater goes off.

This is the point at which the Thermostat setting equals the room temperature.

Fig. 1

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 3

At this setting, the Thermostat will automatically turn the heater on and off to

maintain this selected temperature.

• Turn the Power knob to OFF and unplug the heater when you are finished

using it.

To operate the fan:

• Turn the Power knob to FAN and the Thermostat knob to its highest setting to

use the unit as an air circulator without heat.

SAFETY FEATURES

This heater is equipped with several devices and features for added protection.

•A high temperature safety control prevents overheating (HI limit).

•A back-up thermal circuit breaker.

•This heater is also equipped with motor thermal fuse that will shut down

the motor should it operate at a higher than normal temperature.

•This heater has a caution light. If it is illuminated, please refer to the

TROUBLESHOOTING section of this manual for further instruction.

•This heater has a specially designed plastic handle which is cool to the

touch and allows you to easily move your heater.

TROUBLESHOOTING

If your heater shuts off unexpectedly or fails to operate, one of your heater safety

features may have been activated to prevent overheating.

•Be sure it is plugged in and that the electrical outlet is working.

•Check your Thermostat setting. The unit may simply be off because you

have reached your desired heat setting.

•This heater has a caution light.

• DO NOT operate the heater while the caution light is on.

•If the caution light goes on, immediately turn the heater OFF and check

that no objects are on or touching the heater.

•If you find an obstruction, with the heater still in the OFF position and

unplugged carefully remove it.

• Wait at least 10 minutes for the heater to cool. Plug the heater back in

and restart as described in OPERATING INSTRUCTIONS.

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 4

TROUBLESHOOTING CONTINUED

NOTE: IF YOU EXPERIENCE A PROBLEM, PLEASE RETURN THE

HEATER TO THE PLACE OF ORIGINAL PURCHASE OR SEE YOUR WAR-

RANTY. DO NOT ATTEMPT TO OPEN THE HEATER YOURSELF. DOING

SO MAY VOID YOUR WARRANTY AND CAUSE DAMAGE TO THE

HEATER OR PERSONAL INJURY. IF YOU HAVE ANY QUESTIONS

REGARDING THIS HEATER, PLEASE CALL OR WRITE:

Kaz, Incorporated

Consumer Relations Dept.

250 Turnpike Road

Southborough, MA 01772 USA

Toll Free: 1-800-332-1110

Email: consumerrelations@kazcom

Please be sure to specify model number.

CLEANING AND STORAGE

We recommend that the heater be cleaned at least once a month and before

off-season storage.

• Turn the heater OFF and unplug it. Allow it to cool.

•Use a dry cloth only to clean the external surfaces of the heater.

DO NOT USE WATER, WAX, POLISH OR ANY CHEMICAL SOLUTION.

•Clean your heater using the above - mentioned steps, then pack the

heater in its original container and store it in a cool, dry place.

•This heater does not disassemble.

This product is rated at 12.5 Amps (1500 Watts) @ 120VAC, 60Hz.

ELECTRICAL RATING

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 5

P/N TBD

5 YEAR LIMITED WARRANTY

You should first read all instructions before attempting to use this product.

The enclosed Customer Response card should be filled out and returned

within 7 days of purchase.

A. This 5 year limited warranty applies to repair or replacement of product

found to be defective in material or workmanship. This warranty does not

apply to damage resulting from commercial, abusive, unreasonable use or

supplemental damage. Defects that are the result of normal wear and tear

will not be considered manufacturing defects under this warranty.KAZ IS

NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES OF

ANY NATURE. ANY IMPLIED WARRANTY OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE ON THIS PRODUCT IS

LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY.

Some jurisdictions do not allow the exclusion or limitation of incidental or

consequential damages or limitations on how long an implied warranty lasts,

so the above limitations or exclusions may not apply to you. This warranty

gives you specific legal rights, and you also may have other rights which

vary from jurisdiction to jurisdiction. This warranty applies only to the

original purchaser of this product from the original date of purchase.

B. At its option, Kaz will repair or replace this product if it is found to be defec-

tive in material or workmanship. Defective product should be returned to the

place of purchase in accordance with store policy. Thereafter, while within

the warranty period defective product may be returned to Kaz.

C. This warranty does not cover damage resulting from any unauthorized

attempts to repair or from any use not in accordance with the instruction

manual.

D. Return defective product to Kaz, Incorporated with a brief description of

the problem. Include proof of purchase and a $10 US / $15.00 CAN

check or money order for handling, return packing and shipping charges.

Please include your name, address and a daytime phone number. You

must prepay shipping charges. Send to:

IN U.S.: IN CANADA:

Kaz, Incorporated Kaz, Incorporated

Attn.: Returns Department Attn.: Returns Department

4755 Southpoint Drive 510 Bronte Street South

Memphis, TN 38118 USA Milton, ON L9T 2X6 Canada

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 6

OWNER’S MANUAL

GUIDE D’UTILISATION

MANUAL DEL PROPIETARIO

COMMERCIAL GRADE TURBO™ HEATER

with thermostat

Models HZ-501 (black), HZ-502 (black/orange), and HZ-503 (black/yellow)

APPAREIL DE CHAUFFAGE DE CALIBRE

COMMERCIAL TURBOMD avec le thermostat

Modèles HZ-501 (noir), HZ-502 (noir/orange) et HZ-503 (noir/jaune)

TURBOCALENTADOR DE GRADO COMERCIAL

con thermostato

Modelos HZ-501 (negro), HZ-502 (negro/naranja), y HZ-503 (negro/amarillo)

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 7

INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN

L'utilisation d'appareils électriques nécessite des précautions élémentaires

afin de réduire les risques d'incendie, de choc électrique ou de blessure s .

P a r mi les précautions à observ e r, on compte les suivantes :

IMPORTANT INSTRUCTIONS

1. Lire toutes les instructions avant d'utiliser l'appareil de chauffage.

2. Cet appareil devient chaud quand il fonctionne. Afin de prévenir les brûlures, éviter

le contact entre la peau nue et les surfaces chaudes. Si l’appareil est muni de

poignées, les utiliser pour déplacer l’appareil. S'assurer que les matières combustibles

comme les meubles, les oreillers, la literie, le papier, les vêtements et les rideaux se

t rouvent à au moins 0,9 m (3 pieds) du devant de l'appareil et qu’elles n’entrent pas

en contact avec les côtés ou l’arrière de l’appareil.

3. La plus grande prudence est recommandée si l’appareil de chauffage est utilisé en

présence d'enfants ou de personnes handicapées – ou par ces personnes -- ou dans

le cas où l'appareil est laissé sans surv e i l l a n c e .

4. Toujours débrancher l'appareil de chauffage quand celui-ci ne sert pas.

5. Éviter d'utiliser tout appareil de chauffage dont la fiche ou le cordon d'alimentation

est endommagé. Éviter également d'utiliser l'appareil si celui-ci a montré des signes

de mauvais fonctionnement, si on l'a laissé tomber ou s'il a été endommagé de

quelque façon que ce soit. Retourner l'appareil à un centre de service autorisé

pour un examen, un réglage électrique ou mécanique ou une réparation.

6. Ne pas utiliser l'appareil en plein air.

7. Cet appareil de chauffage n'est pas conçu pour être utilisé dans les salles de bains,

les salles de lessive ou dans tout autre endroit humide de la maison. Ne jamais

déposer l'appareil là où il pourrait tomber dans une baignoire ou dans un autre

récipient contenant de l'eau.

8. Éviter de faire passer le cordon d'alimentation sous les tapis ou de le recouvrir d'une

carpette, d'un chemin de couloir, etc. Éloigner le cordon des endroits très passants et

de là où l'on risquerait de trébucher dessus.

9. L’appareil doit être raccordé à une tension de 120 volts. Le cordon d’alimentation est

muni d’une fiche similaire à celle qui est montrée ci-dessous (Fig. 1). On peut se procurer

dans les points de vente au détail un adaptateur (non fourni) permettant de brancher les

fiches à trois broches (mises à la terre) dans des prises de courant à deux fentes. La

patte (verte) de mise à la terre de l’adaptateur doit être raccordée à une mise à la terre

permanente, telle une prise de courant adéquatement mise à la terre. L’adaptateur ne

devrait pas être utilisé dans une prise de courant mise à la terre (à trois fentes).

10. Durant son fonctionnement, cet appareil de chauffage tire 12,5 ampères. Afin de

ne pas surc h a rger le circuit, éviter de brancher l'appareil sur un circuit qui alimente

déjà d'autres appareils en marche.

11. Il est normal que la fiche soit un peu chaude au toucher. Cependant, une

mauvaise connexion entre la sortie de courant alternatif et la fiche peut provoquer

un échauffement excessif et la déformation de la fiche. Demander à un électricien

qualifié de remplacer la prise de courant.

12. Pour débrancher l'appareil de chauffage, régler le dispositif de contrôle à O F F, puis

enlever la fiche de la prise de courant. Ne jamais tirer sur le cordon d’alimentation.

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 8

13. S'assurer qu'aucun corps étranger ne pénètre dans les ouvert u res prévues pour la

ventilation ou l'évacuation, au risque de recevoir une décharge électrique, de

déclencher un incendie ou d'endommager l'appareil de chauffage.

14. Afin de prévenir un incendie, éviter de boucher de quelque façon que ce soit les

orifices d’admission ou d’évacuation d’air. Éviter de placer l’appareil sur une

surface molle comme un lit, ce qui pourrait boucher les orifices.

15. Afin de prévenir un incendie, éviter de boucher de quelque façon que ce soit les

orifices d’admission ou d’évacuation d’air. Éviter de placer l’appareil sur une sur-

face molle comme un lit, ce qui pourrait boucher les orifices.

16 . Utiliser uniquement cet appareil de chauffage conformément aux directives contenues

dans le présent guide d'utilisation. Tout autre usage non recommandé par le fabricant

pourrait être cause d'incendie, de choc électrique ou de blessures.

17. Éviter d'utiliser une rallonge, puisque celle-ci risquerait de surchauffer et de

déclencher un incendie. Toutefois, s'il s'avère nécessaire d'utiliser une rallonge,

cette dernière doit être d'une grosseur minimum de 14 AWG et calibrée pour

pas moins de 1 875 watts.

18. La quantité de chaleur émise par cet appareil de chauffage peut varier, et sa

température peut devenir suffisamment intense pour brûler la peau nue. Pour cette

raison, l'usage de cet appareil n'est pas recommandé aux personnes qui ont une

sensibilité réduite à la chaleur ou dont la capacité de réaction pour éviter les

brûlures est limitée.

19. CONSERVER CES INSTRUCTIONS.

INSTRUCTIONS D’UTILISATION

• Placer l'appareil de chauffage sur une surface dégagée, ferme et bien horizontale,

à une distance d'au moins 0,9 m (3 pieds) de toute matière combustible. ÉVITER

de placer l’appareil sur une surface instable comme un lit ou un tapis à poils longs.

S’assurer que l’appareil n’est pas placé à un endroit où un jeune enfant ou un

animal pourrait trébucher dessus. Les pieds de caoutchouc de l’appareil le

maintiennent fermement en place.

• Après avoir placé le bouton d’alimentation à la position OFF, brancher l'appareil

dans une prise de courant mise à la terre de 120 V pouvant recevoir une fiche à

trois broches (Fig. 1).

• Tourner le bouton du thermostat complètement dans le sens des aiguilles d’une

montre, jusqu’à son réglage le plus haut.

• Mettre l’appareil en marche en réglant le bouton d’alimentation à la position LOW

(750 W) ou HIGH (1 500 W). Le voyant d’alimentation s’allumera.

Fig. 1

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 9

• Lorsque la pièce a atteint une température confortable, tourner lentement le bouton

du thermostat dans le sens contraire des aiguilles d’une montre jusqu'à ce que

l'appareil de chauffage s'arrête de fonctionner; la température préréglée sur le

thermostat a maintenant été atteinte.

À partir de ce moment, le thermostat met en marche et arrête automatiquement

l'appareil de chauffage pour maintenir la pièce à la température préréglée.

• Régler le bouton d’alimentation à la position OFF et débrancher l’appareil quand

il ne sert pas.

Pour faire fonctionner le ventilateur :

• tourner le bouton d’alimentation à la position FAN (Ventilateur) et le bouton du

thermostat au réglage le plus haut pour utiliser l'appareil pour faire circuler l'air,

sans produire de chaleur.

DISPOSITIFS DE SÉCURITÉ

L’appareil est équipé de plusieurs dispositifs de sécurité :

•Un dispositif de sécurité prévenant l’échauffement excessif de l’appareil

(dispositif de commande à maximum);

•Un disjoncteur thermique auxiliaire;

•Un fusible thermique qui coupe le fonctionnement du moteur si celui-ci atteint

une température anormalement haute;

• L’appareil est équipé d’un voyant avertisseur. Si ce voyant est allumé, consulter

la section DÉPANNAGE du présent guide.

• L’appareil est muni d’une poignée de plastique spécialement conçue pour

rester fraîche au toucher et permettre de transporter facilement l’appareil.

DÉPANNAGE

Si l’appareil arrête subitement de fonctionner ou ne se met pas en marche, il est

possible que ce soit parce que l’un des dispositifs de sécurité de l’appareil a été

activé afin de prévenir un échauffement excessif.

• S’assurer que l’appareil est branché et que la prise de courant

est fonctionnelle.

•Vérifier le réglage du thermostat. Il se peut que l’appareil ne se mette pas

en marche tout simplement parce que la pièce a atteint la température

préréglée sur le thermostat.

•Cet appareil de chauffage est équipé d’un voyant avertisseur.

•ÉVITER de faire fonctionner l’appareil quand le voyant avertisseur est

allumé.

•Si le voyant avertisseur s’allume, couper immédiatement le fonctionnement

de l’appareil et s’assurer qu’aucun objet n’entre en contact avec lui.

•Si un objet entre en contact avec l’appareil, enlever l’objet en s’assurant

que l’appareil ne fonctionne pas et qu’il est débranché.

•Laisser refroidir l’appareil pendant au moins 10 minutes. Rebrancher l’ap

pareil et le remettre en marche en suivant les instructions de la section

FONCTIONNEMENT.

NEW HZ-501-502-503 OM 7/8/05 3:35 PM Page 10

This manual suits for next models

Table of contents

Languages:

Other Honeywell Heater manuals

Honeywell

Honeywell HZ617 - Low Profile Silent Comfort Heater User manual

Honeywell

Honeywell COMFORT TEMP HCE641 Series Quick guide

Honeywell

Honeywell 360 Degrees Surround Heater HZ-0360 Series User manual

Honeywell

Honeywell HP-701E User manual

Honeywell

Honeywell HHF250 User manual

Honeywell

Honeywell HZ-3200 - Fan Forced 1500W Charcoal Tower Surround... User manual

Honeywell

Honeywell COMFORTTEMP 4 HCE640 Series User manual

Honeywell

Honeywell HCE351 Series User manual

Honeywell

Honeywell HZ-515 Series User manual

Honeywell

Honeywell HeatGenius HCE840 Series User manual

Honeywell

Honeywell QHB-600E User manual

Honeywell

Honeywell HCE300 Series User manual

Honeywell

Honeywell HZ-500E User manual

Honeywell

Honeywell HCE210 Series User manual

Honeywell

Honeywell HZ-822E User manual

Honeywell

Honeywell Energy Smart CoolTouch HZ-7200 Series User manual

Honeywell

Honeywell HZ-1350 Series User manual

Honeywell

Honeywell HCE100XE Series User manual

Honeywell

Honeywell HZ-2120E User manual

Honeywell

Honeywell HZ-2030 - Safety Sensor Heater Operating instructions

Honeywell

Honeywell 360 Surround Heat HHF360 Series User manual

Honeywell

Honeywell HCE200XE Series User manual

Honeywell

Honeywell HZ-420 series User manual

Honeywell

Honeywell HW-220E User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
