HIKOKI CR 13VEY User manual
电动往复锯
Reciprocating Saw
CR 13VEY
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
000BookCR13V2ChS.indb1000BookCR13V2ChS.indb1 2019/01/1715:02:172019/01/1715:02:17
2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动
(无线) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告...............................2
使用电动往复锯之前的注意事项...........4
符号.......................................................................4
规格.......................................................................5
标准附件.............................................................5
选购附件（分开销售） .................................5
用途.......................................................................5
作业之前 ...........................................................6
使用方法.............................................................8
操作上的注意事项......................................13
刀刃的选择.....................................................13
维护和检查.....................................................15
维修零部件一览表......................................17
000BookCR13V2ChS.indb2000BookCR13V2ChS.indb2 2019/01/1715:02:182019/01/1715:02:18
3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
000BookCR13V2ChS.indb3000BookCR13V2ChS.indb3 2019/01/1715:02:182019/01/1715:02:18
4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
使用电动往复锯之前的注意事项
1. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面
来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操
作者受到电击。
2. 在墙上、地板上或天花板上切割时，请检查埋入的电线等。
3. 为保护您的听力请在工作时带上耳塞。
4. 切勿在工作中或刚刚结束工作时触摸锯条，因为在工作中锯条会变得很热，
触摸其将会造成严重的烫伤。
5. 请务必拿紧该电动工具的把手和前盖，否则产生的反作用力可能会导致不正
确的或甚至危险的操作。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
V额定电压
/min
每分钟的振动次数
A电流 警告
W瓦II 类工具
000BookCR13V2ChS.indb4000BookCR13V2ChS.indb4 2019/01/1715:02:182019/01/1715:02:18
5
中文
规格
电压 220 V
输入功率 1100 W
切锯能力 软钢管∶ 外径 130 mm
聚氯乙烯管∶ 外径 130 mm
木材∶ 厚度 300 mm
软钢板∶ 厚度 19 mm
空载转速 0 － 3000 /min
行程 32 mm
重量（不含线缆） 3.9 kg
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
刀刃（141(S) 号） 1
塑料外壳 1
选购附件（分开销售）
(1) 4 号刀刃 (7) 107 号刀刃 (13) 132 号刀刃
(2) 5 号刀刃 (8) 108 号刀刃 (14) 141(S) 号刀刃
(3) 101 号刀刃 (9) 109 号刀刃 (15) 142(S) 号刀刃
(4) 102 号刀刃 (10) 110 号刀刃 (16) 143(S) 号刀刃
(5) 103 号刀刃 (11) 121 号刀刃
(6) 104 号刀刃 (12) 131 号刀刃
○ (1) － (2) ：HCS 刀刃（HCS: 高速炭钢）
○ (3) － (16) ：BI-METAL 刀刃
使用刀刃时，请参照第 14-15 页的表 3，表 4 和表 5。
用途
○ 金属和不锈钢管的切锯。
○ 各种木材的切锯。
○ 软钢板、铝板及铜板的切锯。
○ 苯酚树脂、聚氯乙烯等合成树脂的切锯。
详细内容，请参照第 13 页“刀刃的选择”一节的内容。
000BookCR13V2ChS.indb5000BookCR13V2ChS.indb5 2019/01/1715:02:182019/01/1715:02:18
6
中文
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，
并且要尽可能地短些。
4. 检查插座
如果插头插入插座后非常松动，就必须对插座进行修理。
联系持证电工，进行妥善修理。
如果使用这样的问题插座，可能会引
起过热现象，进而造成严重危害。
5. 确认环境条件
确认工作场所条件合适，且符合规定
的预防措施。
6. 操作时产生的灰尘
正常操作时产生的灰尘可能会影响操
作员的身体健康。推荐戴上防尘面罩。
7. 安装锯条
该工具采用了不使用扳钳或其他工具
便可装卸锯条的可装卸式装置。
注意！
请务必关闭开关并拔下电源插头，以
防止发生意外事故。
(1) 扭转控制杆，打开刀刃钳。
(2) 扭转控制杆，将刀刃座完全插入柱塞
端部的插槽中。可朝上或朝下安装此
刀刃。（图 1、图 2）
3
1
2
基座 基座控制杆
刀刃
控制杆
刀刃座的插槽
图 1
1
2
图 2
刀刃
控制杆
刀刃座的插槽
1
2
000BookCR13V2ChS.indb6000BookCR13V2ChS.indb6 2019/01/1715:02:192019/01/1715:02:19
7
中文
(3) 松开控制杆时，弹簧的弹力会使控制杆自
动返回正确的位置。
(4) 用手试着拉刀刃背两三次，以确认刀刃已
安装牢固。( 图 3)
注意！
当拉动锯条时务必从后侧拉动，拉动锯
条的其他部分将造成人身伤害。
8. 卸下锯条
注意！
请务必关闭开关并拔下电源插头，以防止发生意
外事故。
(1) 转动控制杆后，将刀刃向下。刀刃会自行脱落。
如果刀刃未掉下来，用手将刀刃拔出。（图4、图5）
注意！
切勿用手触摸刚刚使用过的锯条，否则，灼热的
金属极易烫伤您的皮肤。
当锯条损坏时
即使当刀刃破损并残留在刀刃座的小插槽内
时，若扭转控制杆并使刀刃朝下，它仍会自
行掉下。若未自行掉下，请按下述步骤将它
取出。
(1) 若损坏的刀刃某部分粘在了刀刃座的小插槽
中，拔出插条并将刀刃拔出。
(2) 若损坏的锯条藏在小插槽内部，请用锯
条的尖部将其钩住并取出。（图 6）
刀刃 图 3
1
2
1
控制杆
图 4
刀刃
刀刃
1
2
1
图 5
图 6
控制杆
插槽
其他刀刃
000BookCR13V2ChS.indb7000BookCR13V2ChS.indb7 2019/01/1715:02:192019/01/1715:02:19
8
中文
电锯的维护和检查
(1) 使用后，请用气刷或刷子清除掉锯条
上的灰尘、泥土、尘沙或潮气等，以
确保锯条的工作顺畅。（图 7）
注:
若在不干净或未润滑刀刃的状态下使
用工具，控制杆的功能可能因积尘和
碎屑而使控制杆运转不畅。此时可以
扭转控制杆，并将刀刃座周围擦拭干
净，吹走积尘。
注意！
请勿使用带有磨损刀刃孔的刀刃。否则，
刀刃可能会掉下，导致人员受伤。（图 8）
9. 调结基座
为最大限度地延长刀刃的使用寿命，请
滑入或滑出基座，调整行程长度以便于
高效使用。
(1) 顺时针扭转基座控制杆 ；使基座滑至适
宜位置。可将基座调至 5 个位置。
(2) 逆时针扭转控制杆以固定基座。( 图 9)
(3) 请确保基座不会对刀刃产生干扰。
警告！
为了避免人员受伤和机器损坏，请勿在未安装基座的情况下操作本往复锯。
否则可能会因刀刃座撞击工件而造成往复运动机构损坏。
使用方法
警告！
请勿触碰移动的部件。
注意！
○ 请勿在未拔下电源插头及手指扣住扳机的状态下携带本电动往复锯。否则因
突然起动而造成人身伤害。
○ 在作业中请小心勿使锯屑、灰尘、水等通
过柱塞部份进入机内。若锯屑等积于柱塞
部份，请务必在使用前加以清除。
○ 请勿取下前盖。
务必从前盖的顶部拿住机身。（图 10）
空气枪
机油
刀刃座
图 7
图 8
刀刃孔
刀刃
13
2基座控制杆
基座
图 9
图 10
刀刃
基座
开关
000BookCR13V2ChS.indb8000BookCR13V2ChS.indb8 2019/01/1715:02:192019/01/1715:02:19
9
中文
○ 在使用时，在切锯作业中请将底座压在材料上面。
若未将底座紧紧压在工件上，振动会导致刀刃损坏。
因此，有时刀刃端会接触管内壁，导致刀刃损坏。
○ 请选择长度最适当的刀刃。理论上，减去行程量后
从刀刃座突出的刀刃长度应大于材料。（参照图 11
和图 13）
若切锯超过刀刃切锯能力的大工件、大木块等，刀
刃可能会接触到管内壁和木料等，从而发生危险。
（参照图 12 和图 14）
○ 移动刀刃进行切锯时，请勿将工具从工件上移开。
注:
请勿锁住马达。若马达锁住，请立即断开开关。若
马达已被锁住一段时间，可能会使马达或电池烧损。
1. 开关的操作
(1) 开关止动片
此开关在拉动时会启动，当松开后会被禁用。
若要进行持续运转，请将开关拉动到位并按下制动器。
若要取消持续运转，请再一次将开关拉动到位直至制
动器被松开，然后松开开关。( 图15)
(2) 扳机开关
本工具配有控制各种速度的扳机开关。通过按压和松
开搬钮可将工具打开或关闭，通过按压搬钮来调整至
合适的电锯的速度（从铭牌标注的最小速度至最大速
度），向下按时速度加大，松开时速度减小。( 图 15)
以最低开始切锯，可保证预定切锯位置的正确性。可
在获得适当的切锯深度之后，再提高切锯
速度。
注意！
虽然本电动往复锯采用强力马达，但长时间低速切 锯将使负荷异常增加而
可能导致过热。请避免在切锯作业中突然停机等错误操作，正确调整刀刃的
往 复速度以确保稳定、顺畅的切锯作业。
2. 调整运行速度
注意！
○ 请勿撞击或损坏开关面板。
○ 请在松开扳机开关时选择模式。否则可能导致故障。
行程
图 11
图 12
行程
行程
图 13
行程
图 14
图 15
开关止动片
按
扳机开关
000BookCR13V2ChS.indb9000BookCR13V2ChS.indb9 2019/01/1715:02:202019/01/1715:02:20
10
中文

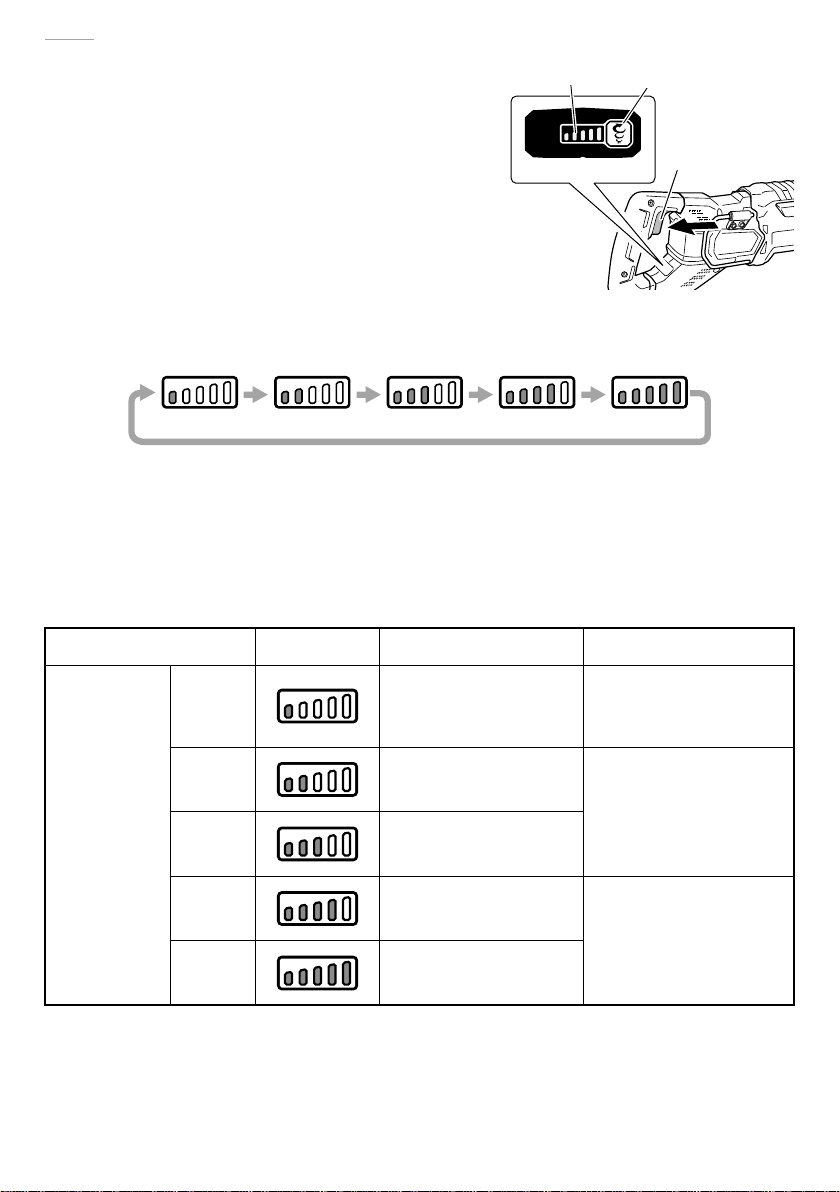

可根据机体开关的插入程度，将刀刃的行
程量调节至任意级别。
此外，可利用模式选择开关选择行程量最
大值。开关拉动的程度越大，则行程量越
大。( 图16)
切锯作业启动时，开始将以低行程量（低
速）准确切锯所需位置。实现准确切锯后，
可增加行程量（高速），直至完成切锯。
将插头插入并接通电源后，可按下模式选择开关对模式进行设定。( 图 17)
图 17
○ 速度变化模式可切换以下 5 档的最大行程量 ：最低速、低速，中速、高速和
最高速。
指示灯的状态和速度如表 1 所示。
表 1
模式 指示灯状态 运转速度 用途
传输模式
最低速 0 － 1200 /min
不锈钢
塑料
纤维板
低速 0 － 1700 /min 软钢板
铸铁管
L- 型角钢
铝 / 黄铜 / 铜
中速 0 － 2000 /min
高速 0 － 2500 /min 石膏板
木材
最高速 0 － 3000 /min
注：
模式选择开关仅在插头插入电源且已拉动扳机开关时，方可对模式进行设定。
3. 行程调节
该电动工具具备刀刃前后移动的直线模式，以及刀刃上下前后移动的轨道模
式。
模式选择开关
开关面板
模式指示灯
扳机开关
图 16
000BookCR13V2ChS.indb10000BookCR13V2ChS.indb10 2019/01/1715:02:202019/01/1715:02:20
