Hepco & becker Engine guard User manual

1x Zylinderschraube M10x285

2x Zylinderschraube M10x1,25x170

4x U-Scheiben Ø10,5

1x selbstsichernde Mutter M10

1x Abdeckkappe M10

2x Aludistanz Ø25xØ11x5

1x allen screw M10x285

2x allen screw M10x1,25x170

4x washer Ø10,5

1x selflock nut M10

1x plastic cap M10

2x alu spacer Ø25xØ11x5

1 700008908 Motorschutzbügel links schwarz

1 700008909 Motorschutzbügel rechts schwarz

1 700008910 Schraubensatz:

1 700008908 Engine guard left black

1 700008909 Engine guard right black

1 700008910 Srew kit:

1 507.0001 ProtectionPad Set black

1 507.0001 ProtectionPad Set li/re, schwarz:

bestehend aus:

1 Padkopf links 1 Padkopf rechts

1 Polymerelement links 1 Polymerelement rechts

1 Logo-Blende links 1 Logo-Blende rechts

2 Hülse ø11 mm

included:

1 Pad left 1 Pad right

1 Polymer element left 1 Polymer element right

1 cover left 1 cover right

2 spacer ø11 mm

130415/051015/051218/050219

Motorschutzbügel/ Engine guard

inkl./incl. ProtectionPad

KAWASAKI Versys 1000

Baujahr 2015-2018 / date of manufacture 2015-2018

Artikel Nr.: / Item-no.:

5012523 00 01 schwarz/black

INHALT

CONTENTS

Ratsche/Ratchet

Verlängerung/extension

Set

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

Vorbereitung vorne links/ rechts:

Die Originalschrauben an der vorderen Motor-

aufhängung demontieren, Originalschrauben entfallen.

U-Scheibe wird wieder verwendet.

Preparing front left/right:

Dismantle original screws

of the front engine block bolting. Screws are obsolete.

The washer will be used in step 2.

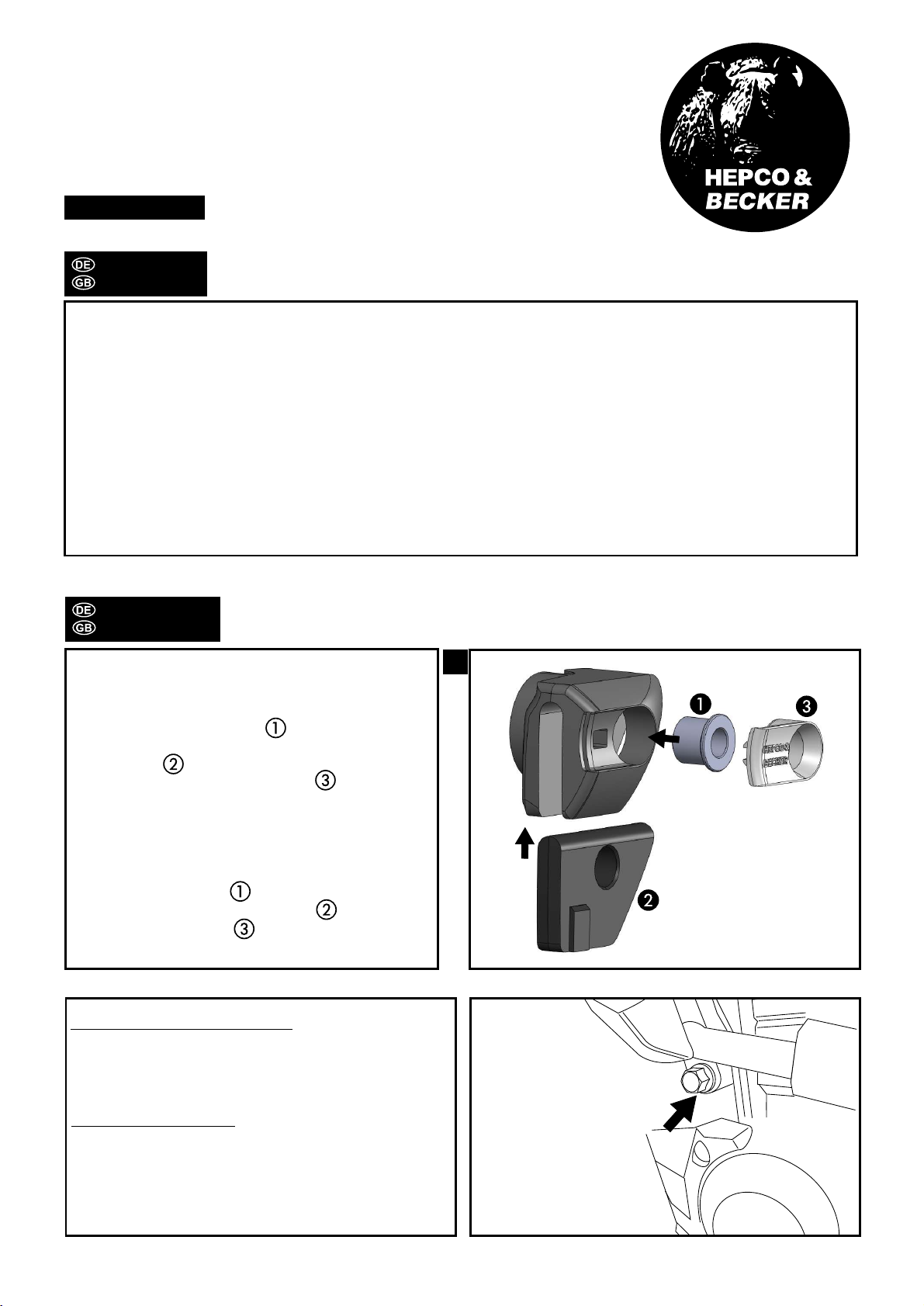

Der Protection Pad - Kopf muß vor der

Befestigung am Halter

zusammengebaut werden.

Zuerst die Hülse einsetzen.

Anschließend das Polymerelement

einschieben.

Zuletzt die Logo-Blende einsetzen.

Bitte Reihenfolge beachten!

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.

Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.

The Protection Pad kit must be

assembled before attaching the holder.

First insert the spacer.

Then push in the polymer element.

At last insert the cover.

Please note the sequence !

Motorschutzbügel/ Engine guard

inkl./incl. ProtectionPad

KAWASAKI Versys 1000

Baujahr 2015-2018 / date of manufacture 2015-2018

Artikel Nr.: / Item-no.:

5012523 00 01 schwarz/black

WICHTIG

IMPORTANT

VORBEREITUNG

PREPARING

Preparing rear left/right:

Dismantle original screws

of the rear engine block bolting. Screws are obsolete.

The washer will be used in step 2.

Vorbereitung hinten links/ rechts:

Die Originalschrauben an der hinteren Motor-

aufhängung demontieren, Originalschrauben entfallen.

U-Scheibe wird wieder verwendet.

Fahrtrichtung

driving direction

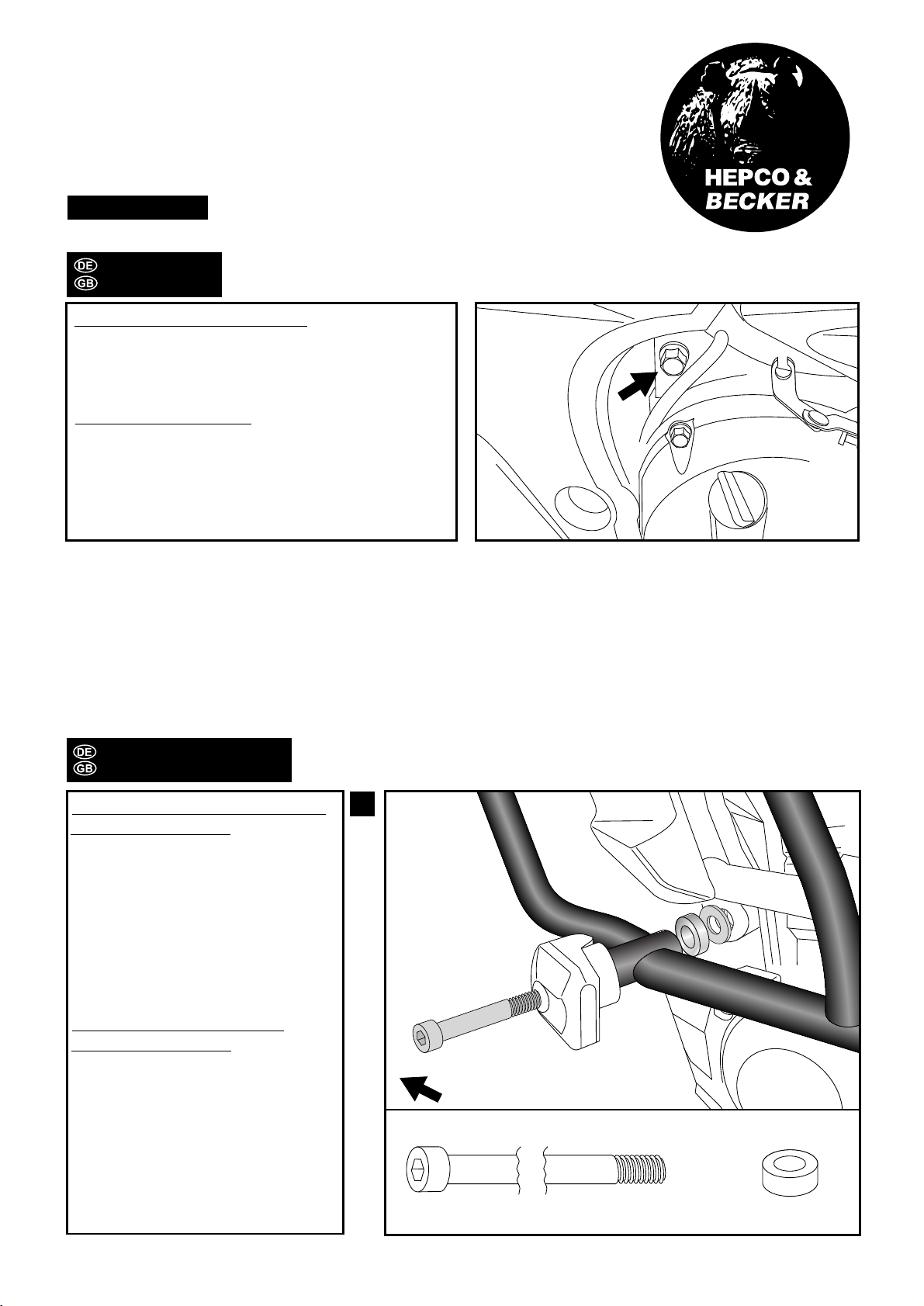

Fastening of the engine guard

front left and right:

at the front engine bolting.

Fix the engine guard together with the

protection pads with the allen screw

M10x1,25x170. Add original washer

and alu spacer Ø25xØ11x5mm

betweencrash bar and frame.

Bei Montage mit Motorschutzplatte entfallen

die original U-Scheibe und die Aludistanz.

When mounting with skid plate the original

washer and the alu spacer will not be used.

Motorschutzbügel/ Engine guard

inkl./incl. ProtectionPad

KAWASAKI Versys 1000

Baujahr 2015-2018 / date of manufacture 2015-2018

Artikel Nr.: / Item-no.:

5012523 00 01 schwarz/black

Befestigung des Motorschutzbügels

vorne links und rechts:

an der vorderen Motoraufhängung.

Der Motorschutzbügel wird zusammen

mit den Protection Pads mit der

Zylinderschraube M10x1,25x170

verschraubt. Zwischen Bügel und

Rahmen die original U-Scheibe und die

Aludistanz Ø25xØ11x5mm fügen.

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

VORBEREITUNG

PREPARING

Right side

Rechte Seite

HINWEIS:

Die Bedienbarkeit der Standgaseinstellung ist

mit montiertem Motorschutzbügeln

eingeschränkt. TIPP: zur Verstellung vorher

aus dem Halter nehmen und später wieder

einhängen (siehe Bild).

Fahrtrichtung

NOTICE:

The operability of the idle speed

adjustment is limited with mounted engine

guards. TIP: for adjusting take it

previously from the holder and later hook

in again (see picture).

4x 1x 1x

driving direction

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

Motorschutzbügel/ Engine guard

inkl./incl. ProtectionPad

KAWASAKI Versys 1000

Baujahr 2015-2018 / date of manufacture 2015-2018

Artikel Nr.: / Item-no.:

5012523 00 01 schwarz/black

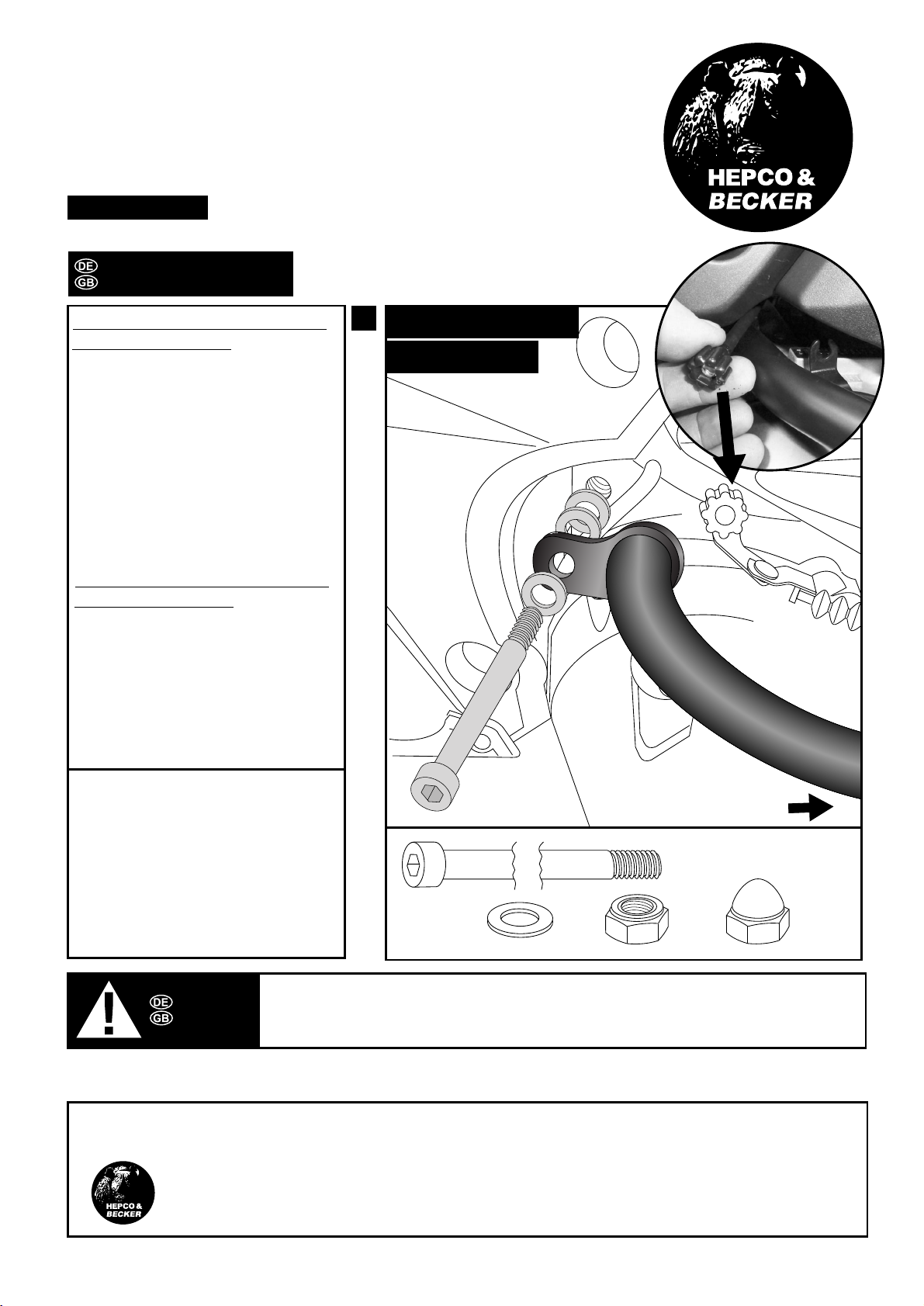

Befestigung des Motorschutzbügels

hinten links und rechts:

an der hinteren Motoraufhängung.

Mit der rechten Seite beginnen.

Hier die Zylinderschraube M10x285

mit U-Scheibe Ø10,5 durch die freie

Bohrung schieben. Vorher zwischen

der Lasche des Motorschutzbügels

und dem Rahmen zwei U-Scheiben

Ø10,5 fügen.

Auf der linken Seite mit der U-Scheibe

Ø10,5 sowie selbstsichernder Mutter

M10 verschrauben. Abdeckkappe auf

die Mutter stecken.

Fastening of the engine guard

rear left and right:

at the rear engine bolting.

Start with the right side.

Push here the allen screw M10x285

with washer Ø10,5 through the free

hole. Before, add two washers ø10,5

between engine guard and frame.

Screw on the left side with washer

Ø10,5 and self-lock nut M10. Install

plastic cap.

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

This manual suits for next models
