1 Einleitung
Liebe Fotografin, lieber Fotograf,
mit dem Kauf einer HENSEL Blitzanlage haben Sie eine
hochwertige und leistungsfähige Ausstattung erworben.
Damit Sie viele Jahre erfolgreich und produktiv mit die-
sem Gerät arbeiten können, möchten wir Ihnen nach-
folgend einige Hinweise zum Gebrauch geben. Nur durch
die notwendige Beachtung unserer Informationen sichern
Sie sich Garantieleistungen, vermeiden Sie Schäden und
verlängern die Nutzungsdauer des Gerätes.
Die Firma HENSEL hat sich alle Mühe gegeben, unter
Einbeziehung und Beachtung aller gültigen Vorschriften
ein sicheres und qualitativ hochwertiges Gerät zu
fertigen. Strenge Qualitätskontrollen stellen auch bei
Großserien unseren Qualitätsmaßstab sicher. Bitte tun
Sie das Ihre hinzu und behandeln Sie die Geräte mit der
notwendigen Sorgfalt.
Sollten Sie zur Nutzung Fragen haben, stehen wir Ihnen
jederzeit gern zur Verfügung.
Wir wünschen Ihnen viel Erfolg und gut Lich.
HENSEL-VISIT International GmbH
Bedienungsanleitung - Stand: 03/2011
Technische Änderungen und Druckfehler vorbehalten.
Die angegebenen Werte sind Richtwerte und im recht-
lichen Sinne nicht als zugesicherte Eigenschaften zu
verstehen. Die Werte können durch Bauelementetole-
ranzen schwanken.
Bedienungsanleitung // Pro Mini 1200 AS Generator
HENSEL-VISIT International GmbH 7
2 Inhaltsverzeichnis
1 Einleitung.............................................................. 6
2 Inhaltsverzeichnis ................................................. 7
3 Allgemeine Sicherheitsbestimmungen ...............8-9
4 Technische Daten............................................... 10

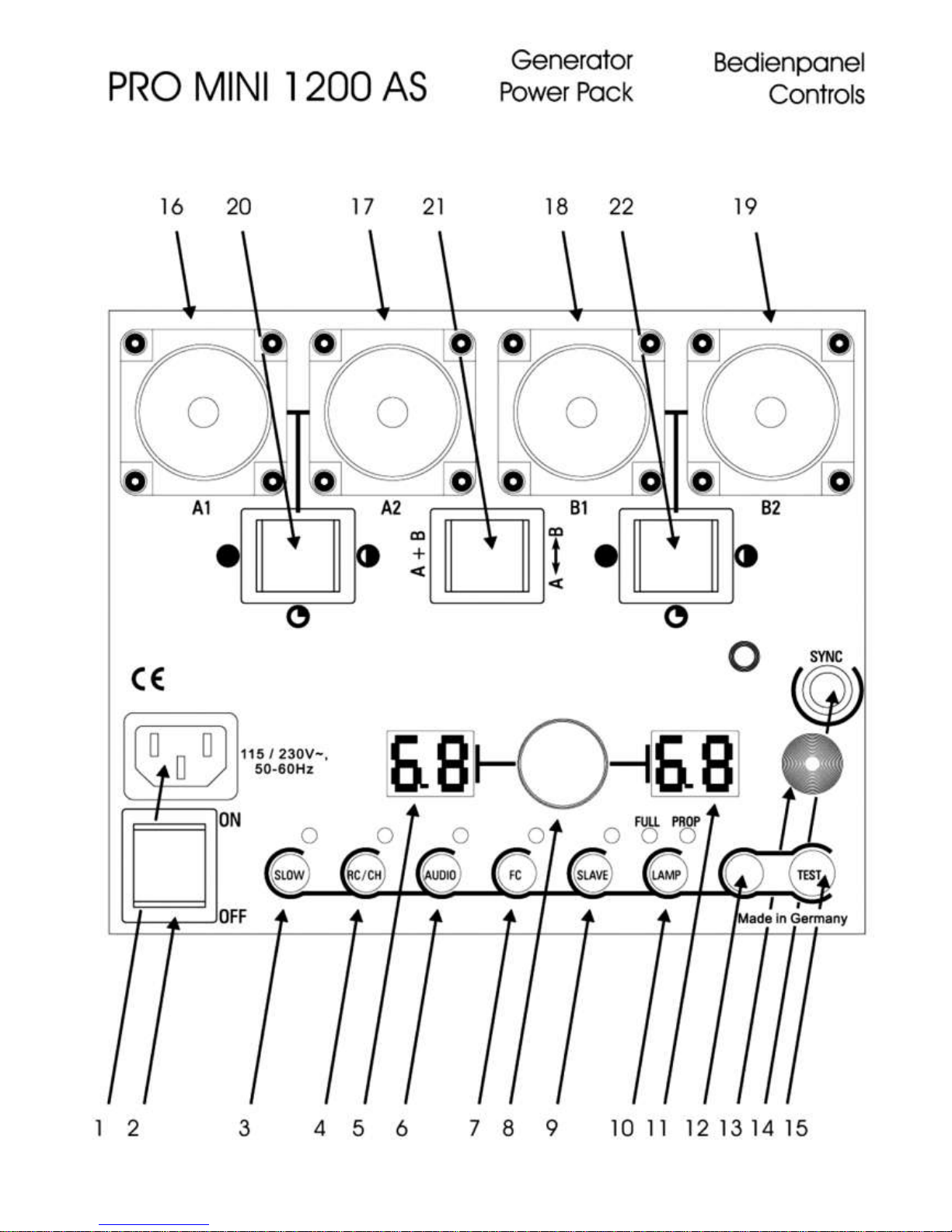

5 Übersicht der Bedienelemente............................ 11
6 Inbetriebnahme................................................... 12
Sicherheitshinweise.................................. 12-13
Akklimatisierung............................................. 13
Aufstellung..................................................... 13
Netzanschluss ............................................... 13
Absicherung................................................... 14
Blitzlampenanschluss ............................... 14-15
Mechanischer Anschluss der
Lampenstecker.............................................. 15
Anzahl Blitzlampen ........................................ 15
Leistungsverteilung........................................ 16
7 Betrieb ................................................................ 16
Bedienpanel Pro Mini Generator..................... 16
Ein- und Ausschalten..................................... 16
Synchronisation ........................................ 16-17
Blitzleistungsverteilung der
Ausgangsbuchsen .................................... 17-18
Leistungsregelung.......................................... 19
Blitzbereitschaft ............................................. 19
APD-System.................................................. 20
Einstelllicht................................................ 20-21
Audio ............................................................. 21
Langsamladung ............................................. 21
Testblitz ......................................................... 21
Fehlermeldungen........................................... 21
Strobe Wizard Plus Funksender................. 21-22
8 Wartung.............................................................. 22
Pro Mini Generator........................................... 22
Sicherung austauschen.................................. 22
Strobe Wizard Plus Funksender....................... 22
Turnusmäßige Überprüfung........................... 24
Rücksendung an Kundendienst ..................... 24
9 Entsorgung ......................................................... 24
10 Zubehör ......................................................... 24-25
11 Kundendienst................................................. 25-26
12 EG-Konformitätserklärung................................... 27
Bedienungsanleitung // Pro Mini 1200 AS Generator
8HENSEL-VISIT International GmbH
3 Allgemeine Sicherheitsbestimmungen
Generatoren speichern Energie in Kondensatoren durch
Anlegen hoher Spannungen. Dadurch sind Gefahren-
quellen gegeben, die sorgfältig auszuschließen sind. Ne-
ben den allgemeinen Regeln im Umgang mit elektrischen
Geräten sind deshalb Vorsichtsmaßnahmen zu treffen,
die nachfolgend beschrieben sind. Lesen und befolgen
Sie deshalb die Sicherheitshinweise (siehe auch Kapitel
Inbetriebnahme) und die Bedienungsanleitung vor Inbe-
triebnahme des Gerätes.
Der vorliegende Generator ist für den Studioeinsatz des
professionellen Fotografen bestimmt. Die Aufgabe ist das
Bereitstellen der elektrischen Energie für festgelegte Ty-
pen von HENSEL Blitzleuchten.
Das Gerät darf zu keinem anderen Zweck benutzt wer-
den als oben beschrieben, insbesondere nicht für andere
elektrische Anwendungen.
Der Kontakt mit der Kondensatorspannung ist le-
bensgefährlich, deshalb dürfen das Öffnen des Ge-
neratorgehäuses und Reparaturen nur von einem
autorisierten Kundendienst vorgenommen werden.
Blitzröhren dürfen nur von autorisiertem, geschultem
Personal gewechselt werden. Das Wechseln der Blitz-
röhre und der Einstelllampe darf nur bei ausgeschal-
tetem, vom Stromnetz getrenntem und entladenem
Gerät vorgenommen werden.
Generatoren dürfen nur an einem Stromnetz mit in-
taktem Schutzleiter angeschlossen werden.
Nur Lampenstecker mit einwandfreien Kontakten ver-
wenden, verbrannte und/oder korrodierte Steckerkon-
takte können Ursache von Bränden sein. Defekte
Stecker können zu Schäden an den Steckerbuchsen
führen.
Bestimmungsge-
mäßer Gebrauch
Nicht bestimmungs-
gemäßer Gebrauch
Bedienungsanleitung // Pro Mini 1200 AS Generator
HENSEL-VISIT International GmbH 9
Kabel möglichst nicht am Studioboden verlegen, um
Beschädigungen auszuschließen. Ist eine Bodenver-
legung nicht zu vermeiden, ist darauf zu achten, dass
die Kabel nicht durch Fahrzeuge, Leitern etc. beschä-
digt werden.
Beschädigte Kabel und Gehäuse sofort vom Kunden-
dienst ersetzen lassen.
Keine Gegenstände in Lüftungsschlitze, Lampen- oder
Synchronbuchsen stecken. Lüftungsschlitze des Ge-
nerators während des Betriebes freihalten und für
ausreichende Luftzufuhr sorgen. Keine Gegenstände
(Werkzeuge, Kaffeetassen etc.) auf dem Generator
ablegen.
Blitzanlagen nicht in explosionsgefährdeten Umge-
bungen verwenden. Brennbare Materialien wie Deko-
rationsstoffe, -papiere u.ä. nicht in unmittelbarer
Umgebung der Generatoren und der Blitzlampen
lagern, um Brandgefahr zu vermeiden.
Generatoren sind vor Feuchtigkeit und Spritzwasser
zu schützen.
Keine Zubehörteile anderer Hersteller anschließen,
auch wenn diese gleich oder ähnlich aussehen.
Generatoren - an Scheren oder Decken hängend -
sind gegen Herabfallen doppelt zu sichern.
Nicht aus kurzer Distanz (unter 5 m) in die Augen
blitzen, da dies zu Augenschäden führen kann. Nicht
direkt in den Blitzreflektor blicken; der Blitz könnte ver-
sehentlich ausgelöst werden.
Geschlossene Räume regelmäßig lüften, um unzuläs-
sige Ozonkonzentrationen, die durch die Verwendung
starker Blitzgeräte entstehen können, zu vermeiden.
Bei Arbeiten im Studio, die eine hohe Staubentwick-
lung verursachen, sind nicht im Betrieb befindliche
Geräte durch einen geeigneten Staubschutz abzu-
decken.
Bedienungsanleitung // Pro Mini 1200 AS Generator
10 HENSEL-VISIT International GmbH
4 Technische Daten*
Generatorserie / Gerätetyp:
Pro Mini 1200 AS
Nennenergie:
1200 J
Leitblende 100 ASA, t 1/60,
2
100 % Leistung:
f 64 9/10
Abbrennzeit in Sek.
T 0,5 (0,1) 1 EH Pro Mini:
bei 100% Leistung 4 EH Pro Mini:
1/400 (1/125)
1/1200
Ladezeit in Sek. auf 100% Leistung:
min. Leistung:
1,3
0,2
Leistung Regelung:
Verteilung:
Blitzausgänge:
5 f (symmetrisch), 4 f (asymmetrisch)
symmetrisch oder asymmetrisch
4
Einstelllampe max. 230 V:
115 V:
4 x 650 W Halogen
4 x 300 W Halogen
Absicherung Einstelllampe:
2 x 10 AF
Netzanschluss:
Multivoltage-Version: 230 V~ / 115 V~
Gewicht (kg):
5,3
Gehäuseabmessungen in cm
(L x B x H):
24 x 21,3 x 17,6
Art.-Nr.:
3512
Funkfernbedienung Serie / Gerätetyp

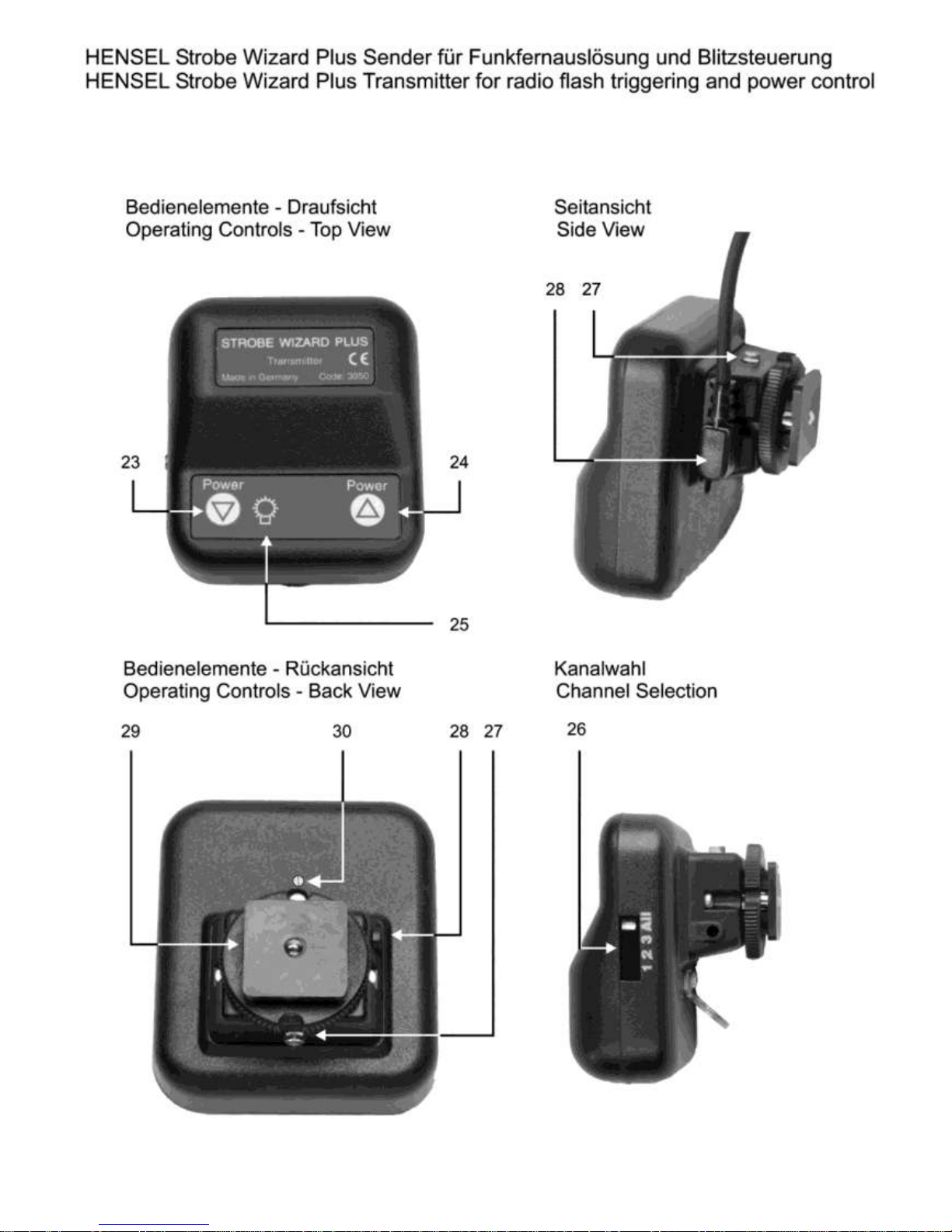

Strobe Wizard Plus Sender
Batterie:
CR 2, Batteriespannung 3 V
Reichweite:
> 40 m (12.2 feet) bei freier Sicht
Kanäle:
3 individuelle Kanäle einstellbar
Frequenz:
433,92 Mhz
Synchronstrom / -spannung für Kamera:
< 1 mA für 5 µs / 3 V
Minimale Verschlusszeit zur
Synchronisation:
1/250 s
Gewicht:
53 g (1.87 oz.)
Abmessungen (Breite x Höhe x Tiefe) in
mm:
55 x 63 x 48
Geeignete Generatoren:
Serie PORTY, Mini Pro
Art.-Nr.:
3950
*: Technische Änderungen vorbehalten. Messungen bei 230 V / 50 Hz.
