Helios Ecovent KWL 45 WS User manual

Wandstein für KWL 45 RSF und KWL 45 RSL

Coque d‘intégration gros oeuvre pour

KWL 45 RSF et KWL 45 RSL

Wall Stone for KWL 45 RSF and KWL 45 RSL

KWL 45 WS

KWL 45 WS-L

Helios Ventilatoren

MONTAGE- UND BETRIEBSVORSCHRIFT

INSTALLATION AND OPERATING INSTRUCTIONS

NOTICE DE MONTAGE ET D‘UTILISATION

1.0 Wichtige Informationen

Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften durch-

zulesen und zu beachten.

1.1 Sicherheitshinweise

Bei allen Arbeiten sind die allgemein gültigen Arbeitsschutz und Unfallver-

hütungsvorschriften einzuhalten!

Folgende Punkte sind einzuhalten:

• B

eim Erstellen der Wandöffnung den Montageort/Gebäude-Außenseite

egen

herabfallendes Mauerwerk absichern. Schutz anbringen!

•

Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite

entfernen.

1.2 Einsatzbereich

– Bestimmungsgemäßer Einsatz:

Der Wandstein KWL 45 WS und KWL 45 WS-L wird in eine gemauerte Wand integriert und ersetzt die sonst notwendi-

ge Kernbohrung. Zur Verwendung mit KWL 45 RSF (Rohbauset Fassade) und KWL 45 RSL (Rohbauset Laibung). Die

Feuerschutzklasse des KWL 45 WS und KWL 45 WS-L ist B1 „schwer entﬂammbar”.

Ein bestimmungsfremder Einsatz ist nicht zulässig!

– Missbräuchlicher, untersagter Einsatz:

- Der Wandstein KWL 45 WS und KWL 45 WS-L ist nicht für den Betonverguss geeignet

- Die Verwendung von Kleber, Mörtel, Gips und Schaum der eine Eigenerwärmung von größer 65° C aufweist ist nicht

erlaubt

- Der Wandstein KWL 45 WS und KWL 45 WS-L kann keine tragende Funktion übernehmen

- Der Wandstein KWL 45 WS und KWL 45 WS-L ist nicht für Ständerbauweise geeignet

2.0 Garantieansprüche – Haftungsausschluss

Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung.

2.1 Transport

Der Wandstein KWL 45 WS und KWL 45 WS-L ist werkseitig so verpackt, dass es gegen normale Transportbelastun-

gen geschützt ist. Der Transport muss sorgfältig durchgeführt werden. Druckstellen an der Außenseite des Wandsteins

beeinträchtigen nicht die Funktion.

2.2 Sendungsannahme

Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,

umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter

Reklamation gehen evtl. Ansprüche verloren.

2.3 Schlagregendichheit der Installation

Hinweise bitte der Montage- und Betriebsvorschrift KWL 45 RSF oder KWL 45 RSL entnehmen!

3.0 Lieferumfang

EPS Wandstein mit Stabilisierungskern

KWL 45 WS Länge 365 mm Best.-Nr. 1782

KWL 45 WS-L Länge 490 mm Best.-Nr. 1783

3.1 Abmessungen

3.2 Positionierung

Wandstein KWL 45 WS und KWL 45 WS-L

Montage- und Betriebsvorschrift

KAPITEL 1

SICHERHEIT

KAPITEL 2

ALLGEMEINE HINWEISE

KAPITEL 3

LIEFERUMFANG /

MONTAGE

247

365/490

200

Abb.1

Wandstein KWL 45 WS und KWL 45 WS-L

Montage- und Betriebsvorschrift

Folgende Abstände zu Wand und Decke sind bei der Positionierung des Wandsteins zu beachten.

Der Wandstein muss Innen und Außen bündig mit der Rohbauwand abschließen. Ggf. muss der Wandstein auf

die entsprechende Länge gekürzt werden.

Der EPS-Kern dient zur Stabilisierung der Bohrung. Erst nach Fertigstellung der Wand, bzw. zum Einbau der

Wandeinbauhülse des KWL EC 45 entfernen!

Einschnitt nach unten ausrichten.

Abb.2

Wandabstand

mind. 250

Deckenabstand

mind. 300

Innenwand

Wandstein

Abb.3

m HINWEIS

↑

←

→

↓

m HINWEIS



1.0 Important information

In order to ensure complete and effective operation and for your own safety, all of the following instructions should be

read carefully and observed.

1.1 Safety instructions

With regard to all work, the generally applicable safety at work and accident

prevention regulations must be observed!!

The following points must be

observed:

• When creating the wall opening,

secure the installation site/outside of the

building against falling brickwork. Fit a protective cover!

•

Remove objects from the immediate vicinity of the outside of the

building.

1.2 Area of application

– Intended use:

The wall stone KWL 45 WS and KWL 45 WS-L is integrated into a brick wall and replaces the otherwise necessary core

drilling. For use with KWL 45 RSF (installation kit facade) and KWL 45 RSL (installation kit sofﬁt). The ﬁre protection

class of KWL 45 WS and KWL 45 WS-L is B1 “ﬂame resistant”.

Any use other than the intended use is not permitted!

– Improper, prohibited use:

- The wall stone KWL 45 WS and KWL 45 WS-L is not suitable in formwork for concrete

- The use of adhesive, mortar, gypsum and foam that self-heats above 65° C is not permitted

- The wall stone KWL 45 WS and KWL 45 WS-L cannot adopt a load-bearing function

- The wall stone KWL 45 WS and KWL 45 WS-L is not suitable for post and beam structures

2.0 Warranty claims - Exclusion of liability

All versions of this documentation must be observed, otherwise the warranty shall cease to apply.

2.1 Shipping

The wall stone KWL 45 WS and KWL 45 WS-L is packed ex works in such a way that it is protected against normal

transport strain. Shipping must be carried out carefully. Pressure marks on the outside of the wall stone do not impair

the function.

2.2 Receipt

The shipment must be checked for damage and correctness immediately upon delivery. If there is any damage,

promptly report the damage with the assistance of the transport company. If complaints are not made within the agreed

period, any claims could be lost.

2.3 Water tightness of the installation

Further instructions can be found in the Installation and Operating Instructions KWL 45 RSF or KWL 45 RSL!

3.0 Scope of delivery

EPS wall stone with stabilisation core

KWL 45 WS Length 365 mm Ref. no. 1782

KWL 45 WS-L Length 490 mm Ref. no. 1783

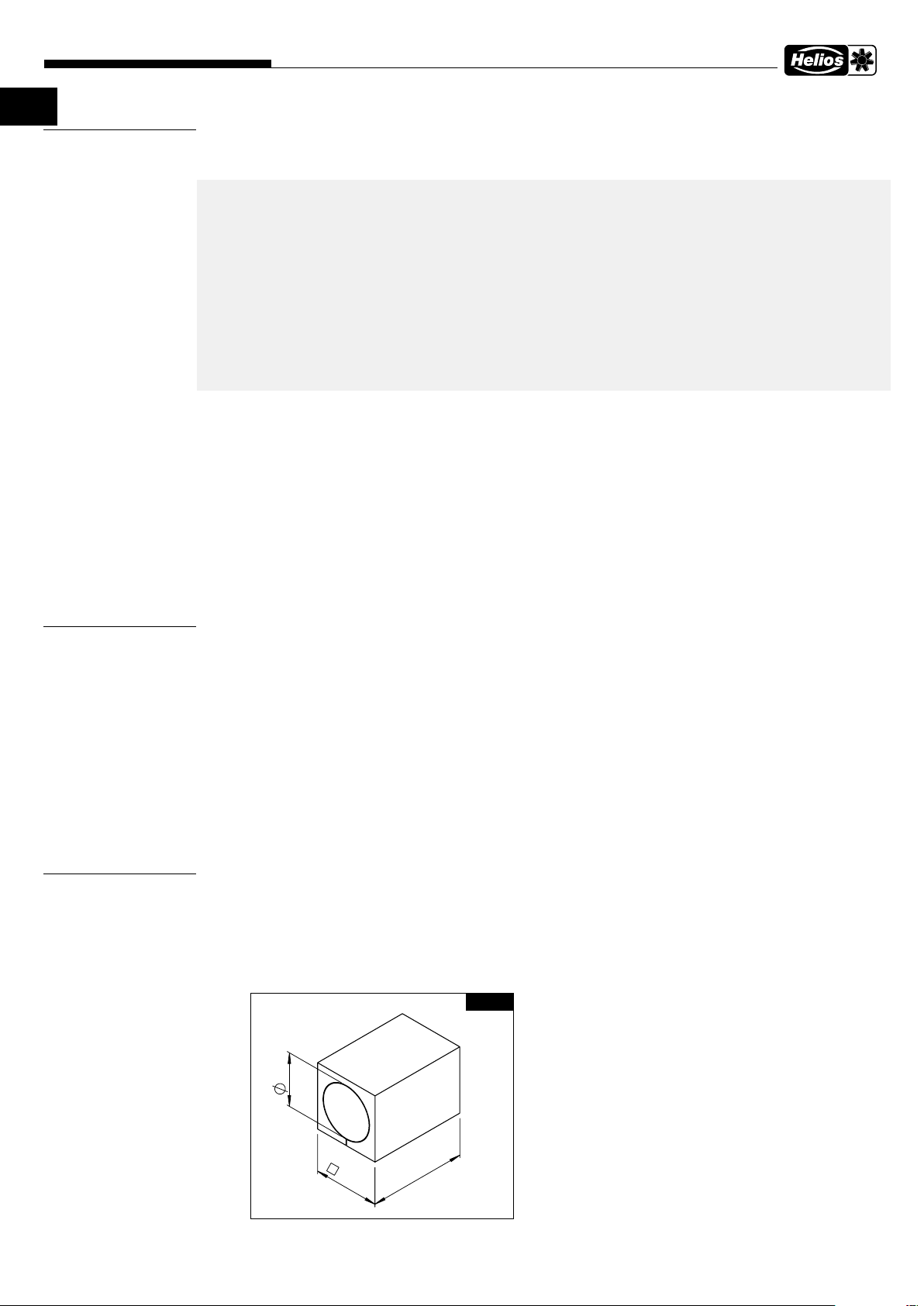

3.1 Dimensions

Wall Stone KWL 45 WS and KWL 45 WS-L

Installation and Operating Instructions

CHAPTER 1

SAFETY

CHAPTER 2

GENERAL INFORMATION

CHAPTER 3

SCOPE OF DELIVERY /

INSTALLATION

247

365/490

200

Fig.1

Wall Stone KWL 45 WS and KWL 45 WS-L

Installation and Operating Instructions

3.2 Positioning

Note the following distances to walls and ceilings when positioning the wall stone.

The wall stone must be ﬂush with the uncovered construction wall, both internally and externally. If necessary,

the wall stone must be cut to the corresponding length.

The EPS core serves to stabilise the drill hole. Only remove the KWL EC 45 wall installation sleeve once the

wall is completed or for installation!

NOTE!

Align notch facing downwards.

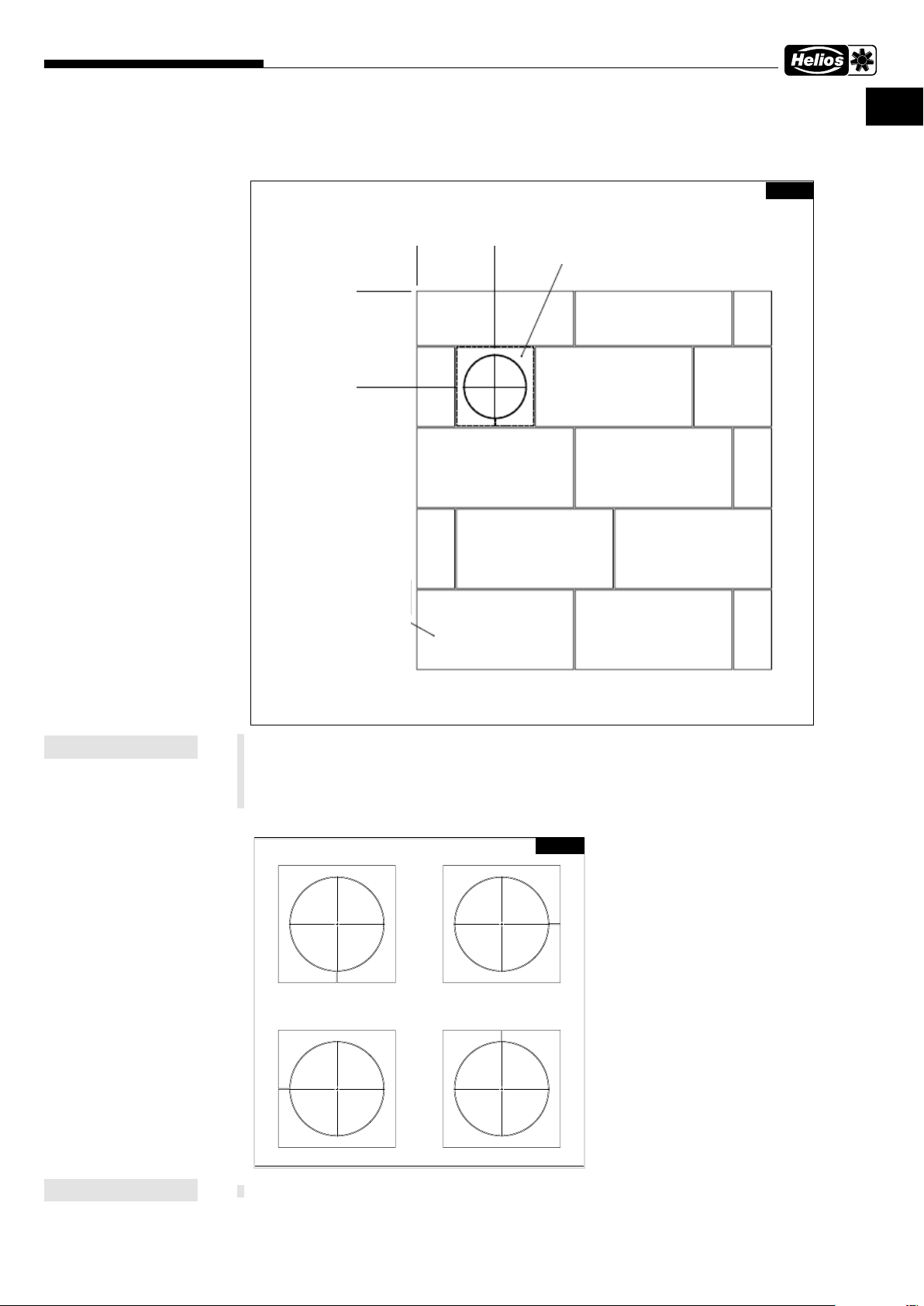

Fig.2

Wandabstand

mind. 250

Deckenabstand

mind. 300

Innenwand

Wandstein

Fig.3

m NOTE

↑

←

→

↓

m NOTE

Wall distance

min. 250 Wall stone

Ceiling distance

min. 250

Internal wall



1.0 Informations importantes

Il est important de bien lire et suivre l’ensemble des consignes suivantes pour le bon fonctionnement de l’appareil et

pour la sécurité des utilisateurs.

1.1 Consignes de sécurité

Lors de la manipulation du ventilateur, veiller à bien respecter les règles de sécurité

aﬁn de prévenir tout accident ! Les points suivants sont à respecter :

•

Lors du carottage, mettre en place une zone de sécurité pour éviter tout accident

lié aux chutes de gravats.

•

Retirer les objets situés dans la zone du chantier.

1.2 Domaines d’utilisation

– Utilisation conforme :

Les coques d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L sont intégrées dans un mur de maçonnerie et

remplace le carottage qui est nécessaire. Pour une utilisation avec KWL 45 RSF (kit gros oeuvre) et KWL 45 RSL (kit

tableau de fenêtre en EPP). La classe de protection au feu de la KWL 45 WS et de la KWL 45 WS-L est B1 „difﬁcilement

inﬂammable“.

Tout usage inapproprié n’est pas autorisé !

– Utilisation abusive, interdite :

- La coque d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L ne peut être noyée dans le béton

L‘utilisation d‘adhésif, de mortier, de plâtre et de mousse expensive qui s‘échauffe à plus de 65 ° C n‘est pas permise

- La coque d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L n‘a pas de pouvoir porteur.

- La coque d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L n‘est pas conçue pour une tole à la verticale

2.0 Garantie – Réserves du constructeur

Si toutes les consignes indiquées dans cette notice ne sont pas correctement respectées, la garantie s’annule.

2.1 Transport

Les coques d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L sont emballées en usine de sorte qu‘elles sont pro-

tégées contre les charges de transport normales. Le transport doit être effectué avec soin. Des marques à l‘extérieur des

coques d‘intégration gros oeuvre n‘empêchent pas leur utilisation.

2.2 Réception de la marchandise

Dès réception, vériﬁer l’état et la conformité du matériel commandé. En cas d’avaries, des réserves doivent être portées

sur le bordereau du transporteur. Attention, le non-respect de ces procédures peut entraîner le rejet de la réclamation.

2.3 Etanchéité de l‘installation

REMARQUE : Vériﬁer la notice de montage et d‘utilisation KWL 45 RSF ou KWL 45 RSL !

3.0 Contenu de la livraison

Coque d‘intégration gros oeuvre EPS avec intérieur plein prédecoupé.

KWL 45 WS Longueur 365 mm N° Réf. 1782

KWL 45 WS-L Longueur 490 mm N° Réf. 1783

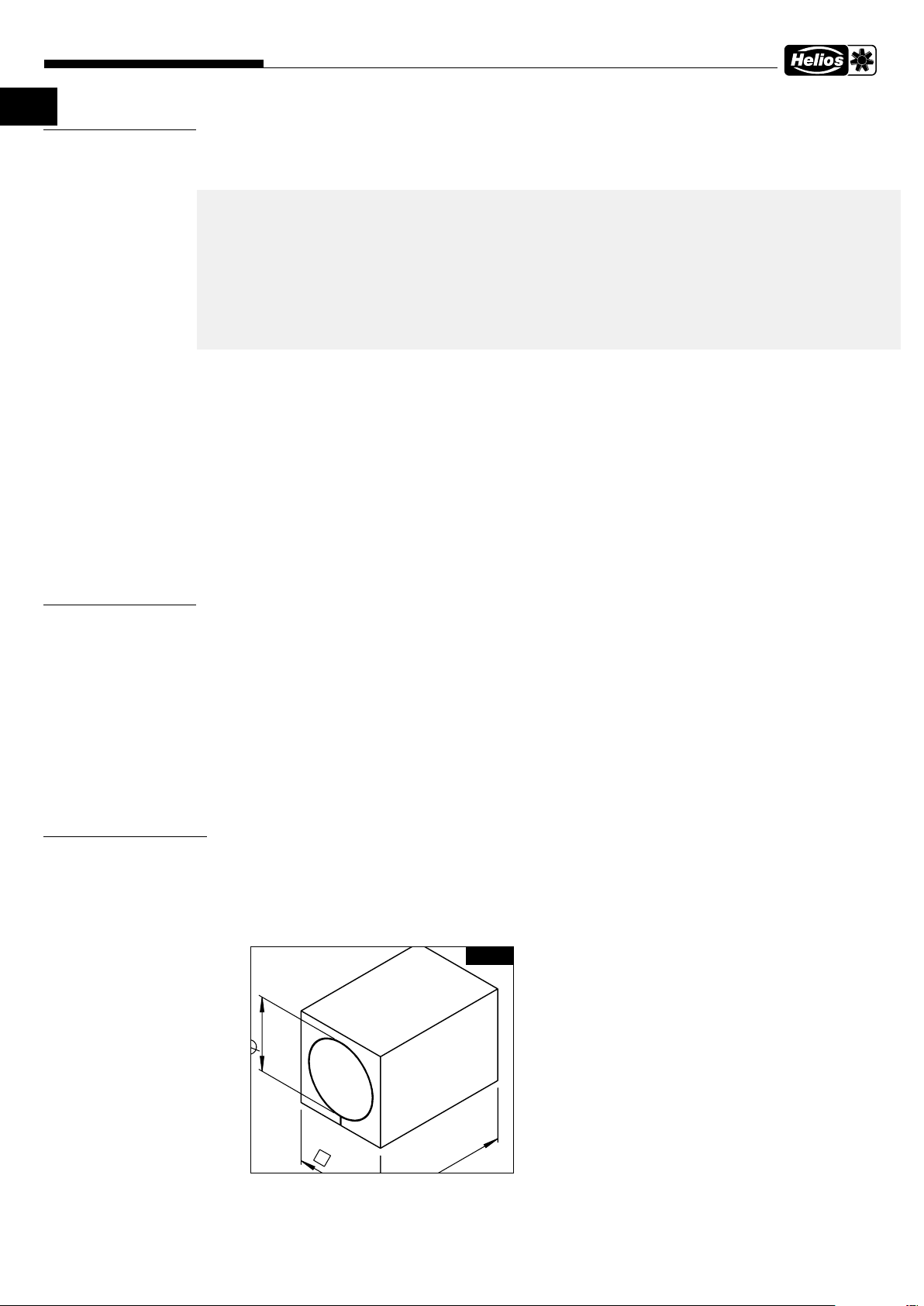

3.1 Dimensions

Coque d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L

Notice de montage et d‘utilisation

CHAPITRE 1

SÉCURITÉ

CHAPITRE 2

INFORMATIONS

GÉNÉRALES

CHAPITRE 3

CONTENU DE LIVRAISON /

MONTAGE

247

365/490

200

Fig. 1

Coque d‘intégration gros oeuvre KWL 45 WS et KWL 45 WS-L

Notice de montage et d‘utilisation

3.2 Positionnement

Les distances du mur et du plafond suivantes doivent être prises en compte lors du positionnement des coques

d‘intégration gros oeuvre.

La coque d‘intégration gros oeuvre doit être ajustée à la largeur de la paroi.

Si nécessaire, la coque d‘intégration doit être réduite à la longueur appropriée.

Le noyau EPS sert à stabiliser le carottage, le retirer uniquement après l‘achèvement du mur, ou pour installer

le manchon mural de la KWL EC 45 !

Positionner la découpe vers le bas.

Fig. 2

m REMARQUE

↑

←

→

↓



Paroi intérieure

Distance du plafond

min.300

Maçonnerie

Distance du mur

min. 250

Fig. 3
