HAGOR 5864 User manual
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Installationsanleitung
WH OH 46“ | Art.-Nr.: 5864
(Landscape | Portrait)
DE Installationsanleitung
ES Guía de instalación
GB Installation manual
FR Guide d‘installation
SE Installationsanvisning
TR Yükleme Rehberi
RU инструкция по установке
NL Installatievoorschrift
CN 安装指南
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
DE
GB
Achtung!
Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei
der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf
schützen.
Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-
de Teile können zu Verletzungen und Materialschäden führen.
Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die
speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies
vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.
Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-
gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.
Caution!
Technical devices are of considerable value. You should therefore handle the
components carefully during installation and protect them if necessary.
If necessary, the installation area should also be secured. Falling parts can cause
injuries and material damage.
The materials included in the scope of delivery may not be suitable for the spe-
cial conditions at the installation site. Please check this in advance and replace it
with suitable materials if necessary.
If you are unsure about the installation of the product or have any questions,
please contact us or other trained specialists.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
Lieferumfang | Scope of delivery
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
1a
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
Markieren Sie die Bohrlöcher. Für eine exakte Ausrichtung empfehlen wir die Verwendung einer Laser-
wasserwaage. Bohren Sie die Löcher wie in der oberen Abbildung dargestellt. Die in der unteren Abbildung
markierten Löcher können optional zusätzlich verwendet werden.
Montagematerial zur Wandmontage ist nicht im Lieferumfang enthalten. Verwenden Sie nur Montage-
materialien, die für den Zweck und die Art der Wand geeignet sind. Prüfen Sie die Festigkeit der ver-
wendeten Dübel und Schrauben.
Mark the drill holes. For exact alignment, we recommend using a laser level. Drill the holes as shown in the
image above. The holes marked in the gure below can also be used as an option.
Mounting material for wall mounting is not included in the scope of delivery. Use only mounting materials
which is suitable for the purpose and type of wall. Check the strength of the anchors and screws you use.
A
A
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
1b
A
A
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
2
3
1
2
Hängen Sie den Bildschirm mittels der Montagebolzen in die Schlüssellochbohrung ein. Stellen Sie sicher,
dass die Bolzen richtig in der Halterung eingesetzt sind.
Hang the screen in the keyhole using the mounting bolts. Make sure the bolts are properly seated in the
bracket.
Verschrauben Sie die Montagebolzen auf der Bildschirmrückseite.
Screw the mounting bolts on the back of the screen.
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
A
E
F
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
4a
A 1x
B 1x C 1x D 1x E 4x F 4x
M8x40
Lösen Sie die Sicherungsschrauben aus dem Rahmen und schieben Sie die Sicherungen über die Bolzen.
Schrauben Sie sie mit den Sicherungsschrauben wieder fest.
Loosen the security screws. Slide the locks over the bolts and tighten with the security screw.
A
A
4b
B
D
C
B
BITTE BEACHTEN!
Für den Fall, dass das optionale Cover-Set montiert
werden soll, lassen Sie die Sicherungen bitte weg.
PLEASE NOTE!
In case that the optional cover set shall be mounted
please do not mount the securing locks.
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de
HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: info@hagor.de

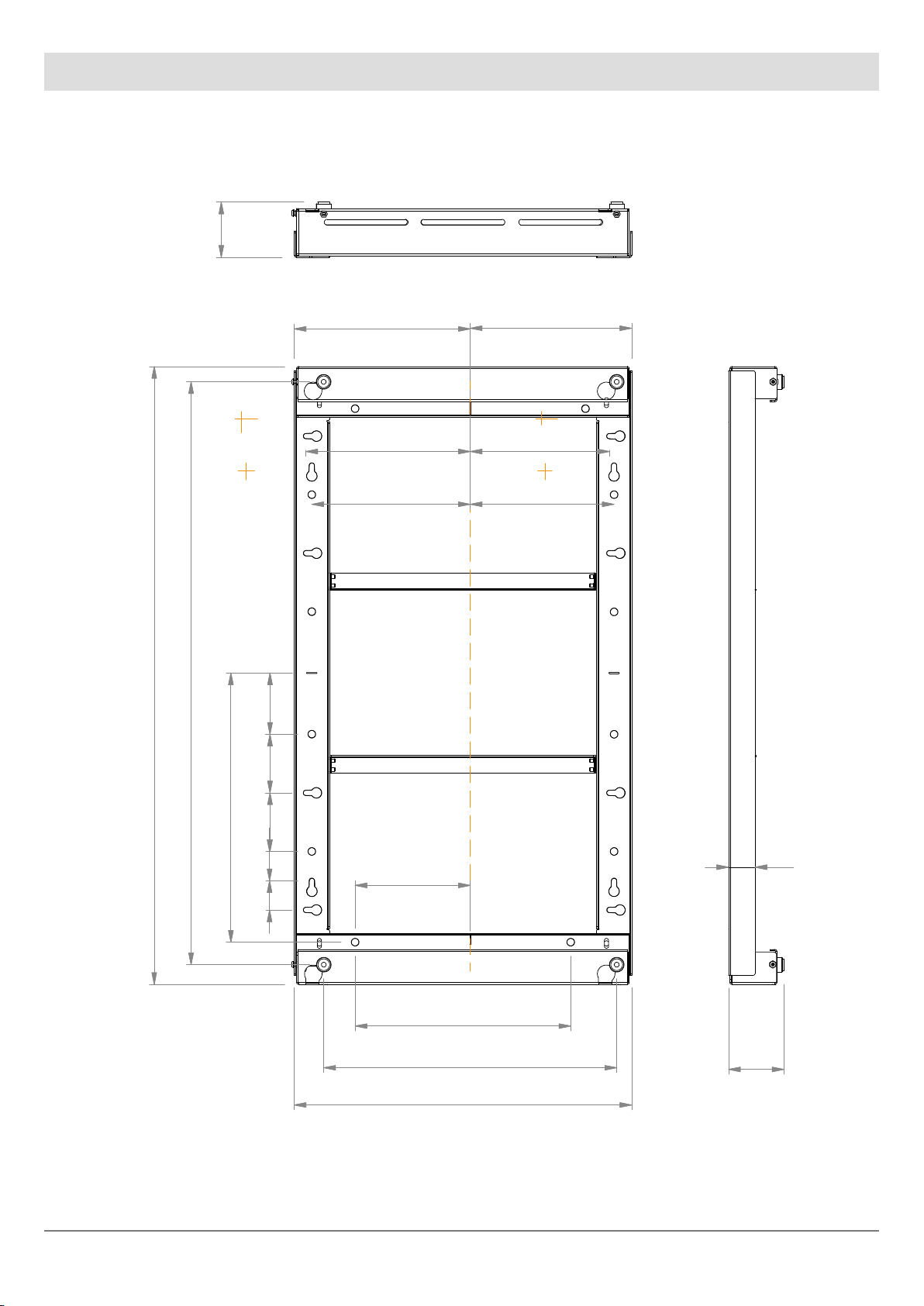

Abmessungen | Dimensions
995
1055
50 50 100100105
459,5
500
576
368
300,5
275,5
94
Detail A
N. 2
max.Traglast: 48 kg
!
94
45
196,5
280,5
237,5
270,5
245,5
SCREEN AXIS
A
