GSS STA 605 User manual

Deutsch English

GSS

Grundig SAT Systems GmbH

Beuthener Straße 43

D-90471 Nuernberg

Telefon: +49 (0) 911 / 703 8877

Fax: +49 (0) 911 / 703 9210

Email: [email protected]

Internet: http://www.gss.de

STA 605

Parabolantenne

Parabolic Antenna

- 2 - STA 605

1 Wichtige informationen

Erden Sie die SAT-Empfangsanlage gemäß den

relevanten Vorschriften.

Die Normen IEC/EN/

DINEN50083 bzw. IEC/EN/DINEN60728 und

VDE 855

müssen eingehalten werden.

Führen Sie Installations- und Servicearbeiten nicht

bei Gewittern durch.

Halten Sie bei der Montage der Parabolantenne

die Mindestabstände zu Freileitungen ein.

Montieren Sie wegen atmosphärischer oder sta-

tischer Entladungen die Parabolantenne nie auf

leicht entzündlichen Dacheindeckungen (z.B. Reet,

Stroh etc.).

Montage, Installation und Service sind von autori-

sierten Elektrofachkräften, die für den Aufbau von

Antennenanlagen ausgebildet sind, durchzuführen.

Beachten Sie die relevanten Normen, Vorschriften

und Richtlinien zur Installation und zum Betrieb von

Antennenanlagen.

Vermeiden Sie Kurzschlüsse!

Verwenden Sie während der Montage der Para-

bolantenne auf Dächern oder absturzgefährdeten

Stellen einen Sicherheitsgurt.

Verwenden Sie nur intakte Steighilfen oder Leitern.

Prüfen Sie vor der Montage die Tragfähigkeit der

zu betretenden Flächen.

Montieren Sie die Parabolantenne nur an ausrei-

chend stabilen Wand- oder Bodenkonstruktionen.

Schützen Sie Passanten vor herabfallenden Gegen-

ständen.

Schäden durch fehlerhaften Anschluss und/oder

unsachgemäße Handhabung sind von jeglicher Haf-

tung ausgeschlossen.

Beachten Sie die relevanten Normen, Vorschriften

und Richtlinien zur Installation und zum Betrieb von

Antennenanlagen.

Weitere Informationen entnehmen Sie bitte der

Broschüre "Planungshandbuch", die Sie auf der

Webseite "http://www.gss.de" finden.

2 allgemeines

Lieferbares Zubehör

Siehe Webseite "http://www.gss.de"

Verwendete Symbole

Wichtiger Hinweis

Gefährdung durch elektrischen Schlag

•  DurchführenvonArbeiten

1 important information

Earth the SAT receiver system in accord-

ance with the relevant guidelines. The stand-

ards IEC/EN/DINEN50083 resp. IEC/EN/

DINEN60728

and

VDE 855 must be observed.

Do not perform installation and service work during

thunderstorms.

Keep the minimum distance to the overhead line

when assembling the parabolic antenna.

Due to atmospheric or static discharge, never as-

semble the parabolic antenna on inflammable roof-

ing, such as thatched or straw roofs etc.

Assembly, installation and servicing should be car-

ried out by authorised electricians, who are skilled

in constructing antenna systems.

Observe the relevant standards, regulations and

guidelines on the installation and operation of an-

tenna systems.

Avoid short circuits!

Use a safety harness when assembling the para-

bolic antenna on the roof or other places where

there is a risk of falling.

Only use ladders or climbing assistance which are

in proper working order.

Check the surface is able to bear weight before

assembly.

Only install the parabolic antenna on sufficiently

stable walls or floors.

Protect passers-by from any falling objects.

No liability is accepted for damage caused by faulty

connections or inappropriate handling of the device.

Observe the relevant standards, regulations and

guidelines on the installation and operation of an-

tenna systems.

You can obtain additional information from the

"Planning handbook" brochure which can be

found on the website "http://www.gss.de".

2 general

Available accessories

See webseite "http://www.gss.de"

Symbols used

Important note

Danger by electrical shock

•  Performingworks

- 3 - STA 605

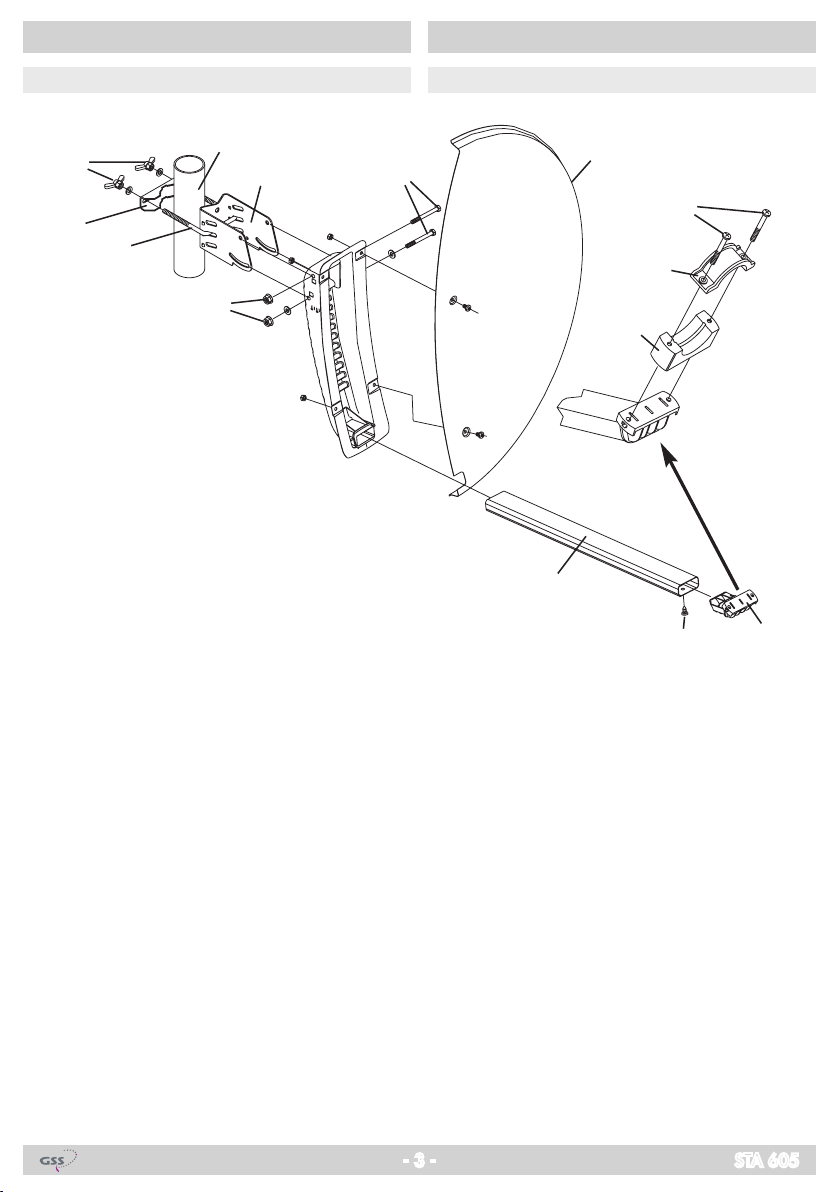

3 montage

STA 605 komplettieren

• Verbindungsteil2in den LNB-Tragarm

3stecken und mit Schraube 4von un-

ten befestigen.

• LNB-Tragarm3durch den Durchbruch

im Reflektor 1soweit in die Befesti-

gungshülse stecken, bis er einrastet.

• Teile 5und 6des LNB-Halters so

zusammenfügen, dass sie das LNB um-

schließen.

• ZusammengefügteTeile5 und 6zu-

sammen mit dem LNB mit Schrauben 7

an Verbindungsteil 2schrauben.

3 installation

Completing STA 605

• Fittheconnector2in the LNB support

arm 3and fasten it with the screw 4

from below.

• Insert LNB support arm 3through the

opening in the reflector 1and into the

fastening position until it catches.

• Join the parts 5and 6of the LNB

holder so they enclose the LNB.

• Screw the joined parts 5and 6to-

gether with the LNB to connector 2us-

ing the screws 7.

- 4 - STA 605

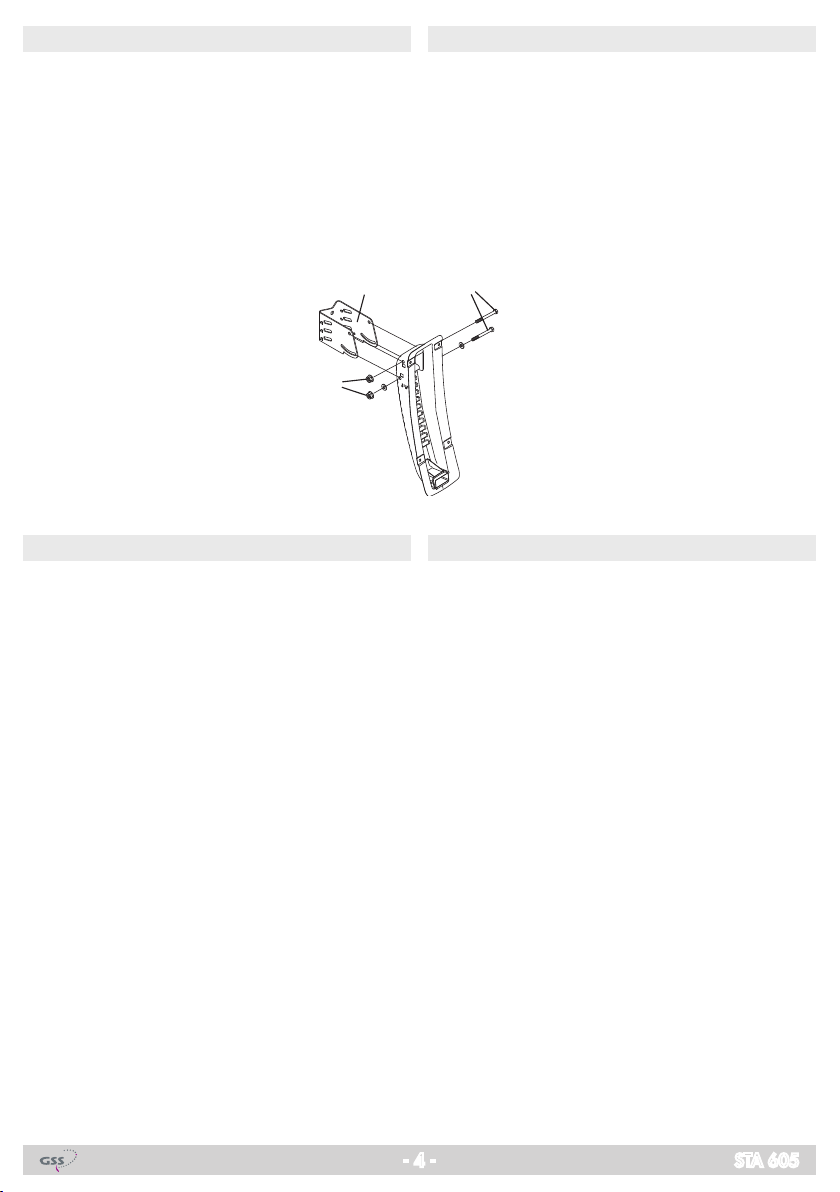

Masthalter montieren

• Masthalter8so mit dem am Reflektor

der Parabolantenne befestigten Haltebü-

gel zusammenfügen, dass der Masthal-

ter 8mit den durch den Haltebügel ge-

steckten Schrauben 9befestigt werden

kann.

• Schrauben9mit den zugehörigen Mut-

tern 0nur leicht befestigen.

Parabolantenne montieren

– Um einen guten Empfang sicherzustel-

len, beachten Sie, dass sich keine Hin-

dernisse zwischen der Parabolantenne

und dem jeweiligen Satelliten befinden

(z.B. Bäume, Häuser etc.).

– Montieren Sie den Antennenmast oder

die Wandhalterung senkrecht, da es

sonst Probleme beim Ausrichten der Pa-

rabolantenne geben kann.

– Verwenden Sie für die Dachmontage der

Parabolantenne geeignete Stahlrohre

oder Masten mit einer Wandstärke von

mindestens 2 mm und einem dem Mast-

halter der Parabolantenne entsprechen-

den Durchmesser.

– Beachten Sie bei der Mastmontage,

dass mindestens 1/6 der Gesamtlänge

des Masts eingespannt sein muss.

– Verwenden Sie für die Befestigung des

Antennenmasts an Holzbalken die erfor-

derlichen Schellen bzw. einen Mastfuß

und Schrauben mit einem Mindestdurch-

messer von 8 mm. Für die Befestigung

Assembling the mast holder

• Connect the mast holder 8with the

bracket on the reflector of the parabolic

antenna so that the mast holder 8can

be fastened through the bracket with the

screws 9.

• Fasten the screws 9with the nuts 0

loosely.

Assembling the parabolic antenna

– To ensure good reception, make sure

there are no obstacles positioned be-

tween the parabolic antenna and the

satellite, such as trees, houses etc.

– Assemble the antenna mast or the wall

bracket in an upright position otherwise

problems could arise when aligning the

parabolic antenna.

– For mounting the parabolic antenna on

the roof, use a suitable steel pole or mast

with a thickness of at least 2 mm and an

appropriate diameter to the parabolic

antenna mast holder.

– Make sure when mounting the mast that

at least 1/6 of the whole mast length is

clamped.

– When attaching the antenna mast on a

wooden beam, use the required clamps

and a mast stand, and screws with a

diameter of at least 8 mm. Heavy-duty

dowels must be used for attaching to

brickwork.

- 5 - STA 605

an Mauerwerk müssen Schwerlastdübel

verwendet werden.

– Antennenmast gemäß den relevanten

Vorschriften erden.

– Für die Wandmontage empfehlen wir

die der Parabolantenne entsprechende

Wandhalterung (siehe Webseite "http://

www.gss.de").

• Masthaltebügel!in den Masthalter 8

einhängen.

• Masthaltebügel !und Parabolanten-

ne am Antennenmast $oder an der

Wandhalterung positionieren.

• Mastschelle @schließen und mit den

Flügelmuttern #Parabolantenne am

Mast $bzw. am Wandhalter nur leicht

befestigen, sodass die weitere Montage

durchgeführt werden kann.

– Earth the antenna mast according to the

guidelines.

– We recommend using the wall brackets

for the parabolic antenna when mount-

ing on the wall (see website "http://

www.gss.de").

• Hangmastholderhook!in the mast

holder 8.

• Position the mast holder hook !and

parabolic antenna on the antenna mast

$or on the wall bracket.

• Close the mast clamp @and loosely

fasten the parabolic antenna on the mast

$or wall bracket using the thumb nuts

#so the rest of the assembly can still be

carried out.

- 6 - STA 605

4 lnB anschliessen

Der Anschluss des LNB muss wasserdicht

ausgeführt sein. Verwenden Sie zum Ab-

dichten gegebenenfalls eine Gummi-Dich-

tungstülle, ein Dichtungsband oder ein LNB

mit Wetterschutzgehäuse.

• Erforderliche Anzahl von Antennenka-

beln durch den LNB-Tragarm zum LNB

führen.

• Gegebenenfalls Gummi-Dichtungstülle

auf das Antennenkabel stecken.

• F-Connectoren am Antennenkabel mon-

tieren und mit dem LNB fest verschrau-

ben.

• AnschlüssedesLNBabdichten.

4 connecting the lnB

Connecting the LNB must be done in dry

conditions. If necessary, use a rubber seal-

ing grommet, a sealing band or a LNB with

a weather-proof housing.

• Guide the required number of antenna

cables through the LNB support arm to

the LNB.

• If necessary, put rubber sealing grom-

mets on the antenna cable.

• Install F connectors on the antenna ca-

bles and fasten tightly to the LNB.

• SealtheLNBconnections.

- 7 - STA 605

5 paraBolantenne ausrichten

• AusgangdesLNBmiteinemAntennen-

messempfänger verbinden.

• Angeschlossenes Gerät auf einen emp-

fangbaren Transponder abstimmen.

• Elevationswinkel(Neigung)derParabol-

antenne unter Verwendung der Skala am

Masthalter #auf ca. 30° einstellen.

• Muttern%leicht festziehen.

• Parabolantenne nach Süden ausrichten

und langsam in Richtung Osten (Azimut)

drehen, bis der Antennenmessempfän-

ger den maximalen Pegel anzeigt.

Azimut

O/E

Elevation

• Flügelmuttern*leicht festziehen.

• ZuroptimalenAusrichtung die Parabol-

antenne langsam in vertikaler und ho-

rizontaler Richtung bewegen, bis der

Antennenmessempfänger eine minimale

Bitfehlerrate (BER) bei maximalem Pegel

anzeigt.

• Muttern %und Flügelmuttern *gut

festziehen. Verwenden Sie hierfür ge-

gebenenfalls einen geeigneten Gabel-

schlüssel.

5 aligning the paraBolic antenna

• Connect the LNB output to an antenna

measuring receiver.

• Tune the connected device to a trans-

ponder which can be received.

• Set the elevation angle (tilting) of the

parabolic antenna using the scale on the

mast holder #to approx. 30°.

• Slightlytightennuts%.

• Aligntheparabolicantennatothesouth

and gradually turn it towards the east

(Azimut) until the antenna measuring re-

ceiver shows the maximum level.

Osten/East

Astra

Süden/South

Osten/East

30°

• Slightlytightenthumbnuts*.

• Fortheoptimalpositionoftheparabolic

antenna, gradually move it in a vertical

and horizontal direction until the anten-

na measuring receiver shows a minimal

bit error rate (BER) at maximum level.

• Fasten the nuts %and thumb nuts *

tightly. Use a suitable open-end spanner

to do this.

- 8 - STA 605

6 einstellhilfen für satellitenantennen 6 satellite aerial adjustment aid.

Türksat 42° Astra 19,2° Eutelsat 13° Eutelsat 7° Intelsat 707/

Thor 1° Telecom 8° Hispasat 30°

Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut

Deutschland

Aachen 22,8° 43,1° O 30,5° 16,7° O 31,5° 8,9° O 31,8° 1,2° O 31,5° 9,1° W 30,3° 17,0° W 22,7° 43,2° W

Augsburg 26,9° 38,9° O 33,9° 11,0° O 34,4° 2,8° O 34,4° 5,2° W 33,3° 15,7° W 31,5° 24,6° W 22,1° 49,2° W

Bad Hersfeld 24,3° 39,2° O 31,1° 12,2° O 31,7° 4,8° O 31,7° 3,5° W 30,9° 13,7° W 29,4° 22,4° W 20,9° 47,0° W

Bayreuth 25,9° 37,5° O 32,3° 9,9° O 32,7° 1,9° O 32,6° 6,0° W 31,5° 16,3° W 29,8° 24,9° W 20,6° 49,2° W

Berchtesgaden 28,5° 36,9° O 35,0° 8,4° O 35,3° 0° 35,0° 8,1° W 33,6° 18,6° W 31,6° 27,5° W 21,4° 51,6° W

Berlin 24,4° 34,5° O 29,7° 7,3° O 30,0° 0,5° W 29,7° 8,1° W 28,5° 17,9° W 26,8° 26,3° W 18,0° 50,0° W

Bonn 23,3° 42,0° O 30,8° 15,5° O 31,6° 7,6° O 31,9° 0,1° W 31,4° 10,4° W 30,2° 19,2° W 22,3° 44,3° W

Bremen 22,1° 39,3° O 28,6° 12,9° O 29,2° 5,2° O 29,3° 2,3° W 28,7° 12,2° W 27,4° 20,7° W 19,7° 45,2° W

Cottbus 25,4° 33,7° O 30,6° 6,2° O 30,8° 1,7° W 30,4° 9,3° W 29,1° 19,2° W 27,2° 27,6° W 28,0° 51,2° W

Dessau 24,5° 36,0° O 30,3° 8,8° O 30,7° 1° O 30,5° 6,6° W 29,4° 16,7° W 27,8° 25,1° W 19,0° 49,1° W

Dortmund 22,8° 41,7° O 30,0° 14,9° O 30,8° 7,1° O 31,0° 0,6° W 30,5° 10,8° W 29,3° 19,5° W 21,5° 44,4° W

Dresden 25,8° 34,7° O 31,3° 7,0° O 31,6° 1,0° W 31,2° 8,6° W 29,9° 18,7° W 28,1° 27,1° W 28,8° 50,9° W

Düsseldorf 22,8° 42,2° O 30,2° 15,8° O 31,1° 8,0° O 31,4° 0,3° O 30,9° 8,9° W 29,7° 18,7° W 22,1° 43,8° W

Emden 21,2° 40,9° O 28,0° 14,8° O 28,8° 7,2° O 29,0° 0,2° W 28,6° 10,2° W 27,5° 18,7° W 20,2° 43,4° W

Flensburg 21,0° 38,0° O 26,9° 11,9° O 27,4° 4,4° O 27,5° 3,0° W 26,8° 12,7° W 25,5° 21° W 18,2° 45,2° W

Frankfurt a.M. 24,5° 40,6° O 31,7° 13,6° O 32,4° 5,6° O 32,5° 2,2° W 31,8° 12,5° W 30,4° 21,3° W 22,0° 46,2° W

Freiburg i. Br. 25,8° 42,4° O 33,8° 15,1° O 34,7° 6,9° O 34,9° 1,1° W 34,2° 11,8° W 32,8° 20,9° W 24,0° 46,3° W

Garmisch-Partenkirchen 27,7° 39,1° O 34,9° 10,9° O 35,4° 2,6° O 35,3° 5,6° W 34,2° 16,2° W 32,3° 25,2° W 22,6° 49,8° W

Görlitz 26,2° 33,2° O 31,3° 5,4° O 31,4° 2,6° W 31,0° 10,2° W 29,5° 20,2° W 27,6° 28,6° W 18,1° 52,1° W

Göttingen 23,9° 38,7° O 30,4° 11,8° O 31,0° 3,9° O 31,0° 3,7° W 30,1° 13,9° W 28,7° 22,5° W 20,4° 46,9° W

Hamburg 22,2° 37,8° O 28,3° 11,3° O 28,8° 3,7° O 28,8° 3,8° W 28,0° 13,6° W 26,6° 22,0° W 18,8° 46,2° W

Hannover 23,1° 38,4° O 29,5° 11,9° O 30,0° 4,1° O 30,1° 3,4° W 29,3° 13,5° W 27,9° 22,0° W 19,8° 46,4° W

Ingolstadt 26,8° 38,1° O 33,5° 10,3° O 34,0° 2,1° O 33,9° 5,9° W 32,8° 16,3° W 31,0° 25,1° W 21,5° 49,6° W

Karlsruhe 25,3° 41,4° O 32,8° 14,2° O 33,6° 6,1° O 33,8° 1,9° W 33,0° 12,4° W 31,6° 21,3° W 22,9° 46,4° W

Kempten i. Allg. 27,2° 39,8° O 34,5° 11,9° O 35,1° 3,6° O 35,1° 4,5° W 34,1° 15,1° W 32,4° 24,1° W 22,9° 48,9° W

- 9 - STA 605

Türksat 42° Astra 19,2° Eutelsat 13° Eutelsat 7° Intelsat 707/

Thor 1° Telecom 8° Hispasat 30°

Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut

Kiel 21,6° 37,4° O 27,5° 11,1° O 28,0° 3,5° O 27,9° 3,9° W 27,2° 13,6° W 25,8° 22,0° W 18,2° 46,1° W

Koblenz 23,8° 41,6° O 31,3° 14,9° O 32,1° 7,0° O 32,3° 0,8° W 31,7° 11,1° W 30,4° 19,9° W 22,3° 45,0° W

Konstanz 26,7° 41,1° O 34,4° 13,4° O 35,1° 5,2° O 35,2° 3,0° W 34,4° 13,7° W 32,7° 22,7° W 23,5° 47,8° W

Leipzig 25,0° 36,1° O 30,9° 8,7° O 31,2° 0,8° O 31,0° 6,9° W 29,9° 16,9° W 28,2° 25,4° W 19,3° 49,4° W

Mannheim 24,9° 41,9° O 32,3° 14,0° O 33,1° 6,0° O 33,2° 1,9° W 32,5° 12,4° W 31,1° 21,2° W 22,6° 46,3° W

Meppen 21,8° 41,0° O 28,8° 14,5° O 29,5° 7,2° O 29,8° 0,4° W 29,3° 10,4° W 28,7° 15,3° W 20,7° 43,8° W

München 27,4° 38,3° O 34,2° 10,2° O 34,7° 1,9° O 34,6° 6,1° W 33,4° 16,7° W 31,6° 25,5° W 21,9° 50,0° W

Münster 22,6° 41,0° O 29,6° 14,6° O 30,3° 6,8° O 30,6° 0,8° W 30,0° 10,9° W 28,8° 19,6° W 21,1° 44,4° W

Neubrandenburg 23,4° 34,3° O 28,6° 7,4° O 28,8° 0,3° W 28,6° 7,8° W 27,5° 17,5° W 25,8° 25,8° W 17,3° 49,5° W

Nürnberg 26,1° 38,2° O 32,8° 10,6° O 33,3° 2,5° O 33,2° 5,4° W 32,1° 15,7° W 30,4° 24,5° W 21,3° 48,9° W

Passau 27,9° 35,9° O 34,0° 7,6° O 34,3° 0,6° W 33,9° 8,6° W 32,5° 19,0° W 30,5° 27,7° W 20,6° 51,7° W

Regensburg 26,9° 37,3° O 33,4° 9,4° O 33,8° 1,2° O 33,6° 6,7° W 32,4° 17,1° W 30,5° 25,9° W 21,0° 50,1° W

Rostock 22,6° 35,3° O 27,9° 8,7° O 28,3° 1,1° O 28,1° 6,3° W 27,1° 16,1° W 25,6° 24,3° W 17,5° 48,2° W

Saarbrücken 24,4° 42,8° O 32,3° 15,9° O 33,2° 7,9° O 33,5° 0° 33,0° 10,5° W 31,7° 19,5° W 23,5° 44,9° W

Schwerin 22,7° 36,3° O 28,3° 9,6° O 28,7° 2,0° O 28,6° 5,5° W 27,7° 15,3° W 26,9° 20,1° W 18,2° 47,6° W

Stralsund 22,7° 34,2° O 27,8° 7,5° O 28,0° 0,1° W 27,8° 7,5° W 26,7° 17,2° W 25,1° 25,4° W 16,9° 49,0° W

Stuttgart 25,8° 41,6° O 33,2° 13,2° O 33,9° 5,1° O 34,0° 2,9° W 33,2° 13,4° W 31,6° 22,3° W 22,7° 47,3° W

Trier 23,9° 42,9° O 31,7° 16,3° O 32,6° 8,3° O 33,0° 0,5° O 32,5° 10,0° W 31,3° 18,9° W 23,2° 45,7° W

Ulm 26,5° 39,9° O 33,7° 12,2° O 34,4° 4,0° O 34,4° 4,0° W 33,4° 14,5° W 31,8° 23,5° W 22,6° 48,3° W

Wittenberge 23,4° 36,1° O 29,1° 9,3° O 29,4° 1,6° O 29,3° 5,9° W 28,3° 15,8° W 26,8° 24,2° W 18,4° 48,2° W

Wolfsburg 23,5° 37,4° O 29,6° 10,6° O 30,0° 2,8°O 30,0° 4,8° W 29,1° 14,7° W 27,6° 23,2° W 19,3° 47,4° W

Würzburg 25,3° 39,4° O 32,2° 12,1° O 32,8° 4,0° O 32,8° 3,8° W 32,0° 14,2° W 30,4° 23,0° W 21,6° 47,6° W

Zwickau 25,6° 36,2° O 31,6° 8,6° O 31,9° 0,6° O 31,7° 7,1° W 30,5° 17,2° W 28,8° 25,8° W 19,6° 49,8° W

Österreich

Dornbirn 27,2° 40,6° O 34,7° 12,7° O 35,4° 4,6° O 35,5° 3,7° W – – 32,8° 23,5° W – –

Graz 30,0° 34,4° O 35,8° 5,2° O 35,8° 3,2° W 35,3° 11,4° W – – 31,3° 30,5° W – –

Innsbruck 28,1° 38,8° O 35,1° 10,5° O 35,6° 2,2° O 35,5° 6,0° W – – 32,5° 25,6° W – –

Linz 28,4° 35,1° O 34,3° 6,5° O 34,5° 1,7° W 34,1° 9,7° W – – 30,5° 28,8° W – –

- 10 - STA 605

Türksat 42° Astra 19,2° Eutelsat 13° Eutelsat 7° Intelsat 707/

Thor 1° Telecom 8° Hispasat 30°

Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut Elevation Azimut

Salzburg 28,4° 36,7° O 34,8° 8,3° O 35,1° 0,1° W 34,8° 8,1° W – – 31,4° 27,6° W – –

Villach 29,7° 36,4° O 36,1° 7,3° O 36,4° 1,2° W 36,0° 9,4° W – – 33,3° 25,2° W – –

Wien 29,4° 32,8° O 34,6° 3,8° O 34,6° 4,5° W 33,9° 12,5° W – – 29,8° 31,3° W – –

Schweiz

Basel 26,0° 42,9° O 34,2° 15,5° O 35,1° 7,3° O 35,4° 3,5° W – – 33,3° 20,7° O – –

Genf 26,3° 45,0° O 35,3° 17,8° O 36,4° 9,4° O 36,8° 1,2° O – – 35,0° 19,2° W – –

Locarno 27,7° 42,3° O 35,9° 14,3° O 36,7° 5,8° O 36,9° 2,5° W – – 34,4° 22,7° W – –

Zürich 26,6° 41,9° O 34,6° 14,3° O 35,4° 6,0° O 35,5° 2,1° W – – 33,2° 22,0° W – –

Spanien + Portugal

Alicante – – 32,9° 37,3° O 35,6° 29,7° O 37,7° 21,9° O – – – – 35,5° 30,0° W

Barcelona – – 36,1° 33,7° O 38,6° 25,7° O 40,4° 17,3° O – – – – 35,5° 35,4° W

La Coruna – – 39,1° 24,8° O 40,9° 16,1° O 41,9° 7,3° O – – – – 32,1° 43,6° W

Las Palmas – – 37,7° 33,1° O 40,2° 24,9° O 42,0° 16,3° O – – – – 36,0° 37,3° W

Lissabon – – 41,0° 30,0° O 43,4° 21,1° O 44,9° 12,0° O – – – – 36,0° 42,3° W

Madrid – – 39,3° 37,8° O 42,3° 29,6° O 44,6° 20,8° O – – – – 39,9° 36,3° W

Palma de Mallorca – – 41,1° 25,0° O 43,0° 16,0° O 44,0° 6,8° O – – – – 33,2° 45,2° W

Porto – – 39,9° 55,7° O 44,7° 49,0° O 48,9° 41,2° O – – – – 53,5° 28,9° W

Sevilla – – 34,6° 38,7° O 37,6° 31,1° O 39,8° 23,0° O – – – – 37,7° 30,8° W

Valladolid – – 36,4° 40,8° O 39,6° 35,1° O 42,1° 24,9° O – – – – 40,2° 31,3° W

Frankreich

Bordeaux 23,5° 52,5° O 34,7° 27,0° O 36,6° 18,9° O 37,8° 10,7° O – – 33,1° 13,6° W 26,0° 40,0° W

Limoges 23,9° 50,2° O 34,4° 24,3° O 36,0° 16,2° O 37,0° 8,0° O – – 35,4° 8,7° W 29,1° 36,4° W

Lyon 26,0° 46,6° O 35,4° 19,7° O 36,7° 11,3° O 37,3° 3,0° O – – 37,8° 10,5° W 30,7° 38,7° W

Marseille 28,1° 47,3° O 38,1° 19,8° O 39,5° 11,1° O 40,0° 2,4° O – – 38,3° 19,1° W 28,8° 46,0° W

Nantes 21,4° 52,3° O 32,1° 27,3° O 33,9° 19,5° O 35,1° 11,6° O – – 35,8° 17,6° W 27,2° 44,2° W

Paris 22,4° 47,8° O 31,6° 21,9° O 33,0° 14,0° O 33,8° 6,2° O – – 36,5° 12,8° W 29,0° 40,2° W

Other GSS Antenna manuals

GSS

GSS STA 1000 User manual

Popular Antenna manuals by other brands

Alfa Network

Alfa Network APA-L01 Specifications

Naval

Naval PR-422CA Operation manual

Feig Electronic

Feig Electronic ID ISC.ANTH200/200 Series manual

TERK Technologies

TERK Technologies TV44 owner's manual

Directive Systems & Engineering

Directive Systems & Engineering DSE2324LYRMK quick start guide

HP J8999A instructions

MobilSat

MobilSat MSP-S Mounting instructions

Steren

Steren ANT-UHF 13 instruction manual

Novatel

Novatel 600-G User information

Radio Shack

Radio Shack Amplified VHF/UHF/FM Indoor Antenna owner's manual

TRENDnet

TRENDnet TEW-AO12O Specifications

Radio Shack

Radio Shack 15-1837 owner's manual

CommScope

CommScope CMAX-OMFX-43M-I53 Installation instruction

Ramsey Electronics

Ramsey Electronics DAP25 Kit assembly and instruction manual

COBHAM

COBHAM SAILOR 800 VSAT Replacement procedure

Trango Systems

Trango Systems AD900-9 Specification sheet

Steren

Steren ANT-100 user manual

Proxim

Proxim 5054-PA-23 quick start guide
