Ground Zero GZIW 12SPL User manual

IRIDIUM-SERIES

SUBWOOFER

ANLEITUNG / OWNER’S MANUAL

GZIW 12SPL

Ausstattungsmerkmale / Features

•Hochbelastbarer SPL Subwoofer

•Klippel® optimiert

•Verstärkte Papier Membrane

•63 mm Kupfer Runddraht Schwingspule

•Langhub Sandwich Sicke

•Progressive 2-lagige Zentrierung

•Klemm Terminals

oHigh power SPL subwoofer

oKlippel® optimized

oReinforced paper cone

o2.5” copper round wire voice coil

oHigh-Roll sandwich surround

oProgressive 2-layer spider

oPush terminals

- 2 -

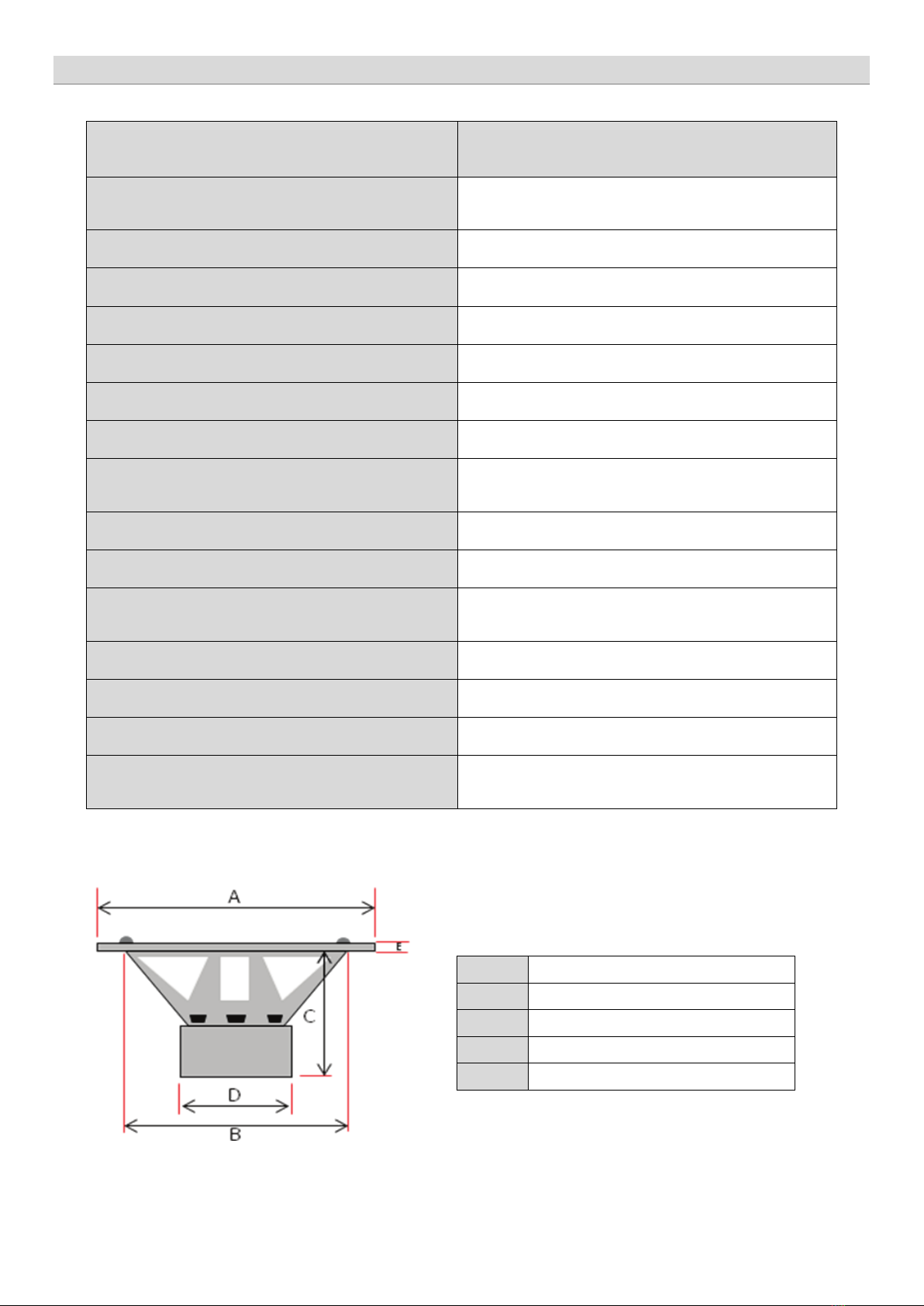

Technische Daten / Specifications

GZIW 12SPL

PINK EDITION

Voice Coil Diameter

mm / inch

63 / 2.5"

Impedance Ohm 2 x 2

Re Ohm 4.1

FS Hz 36.9

Qms 6.57

Qes 0.75

Qts 0.67

Vas

Liter / cu.ft.

35.6 / 1.257

Le mH 2.83

MMS gr 202.9

Xmax

mm / inch

35 / 1.38"

SPL dB/m 86

BL TESLA – M 16.1

Power W SPL 1000

Empfohlene Verstärkerleistung /

Recommended amplifier power

600 – 1000 WRMS @4 Ohm ( 1 Ohm)

310 mm / 12.2“

285 mm / 11.22“

162 mm / 6.38“

150 mm / 5.9“

11 mm / 0.43“

- 3 -

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.

Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.

Above-mentioned enclosure recommendations are just a few possible variations.

Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

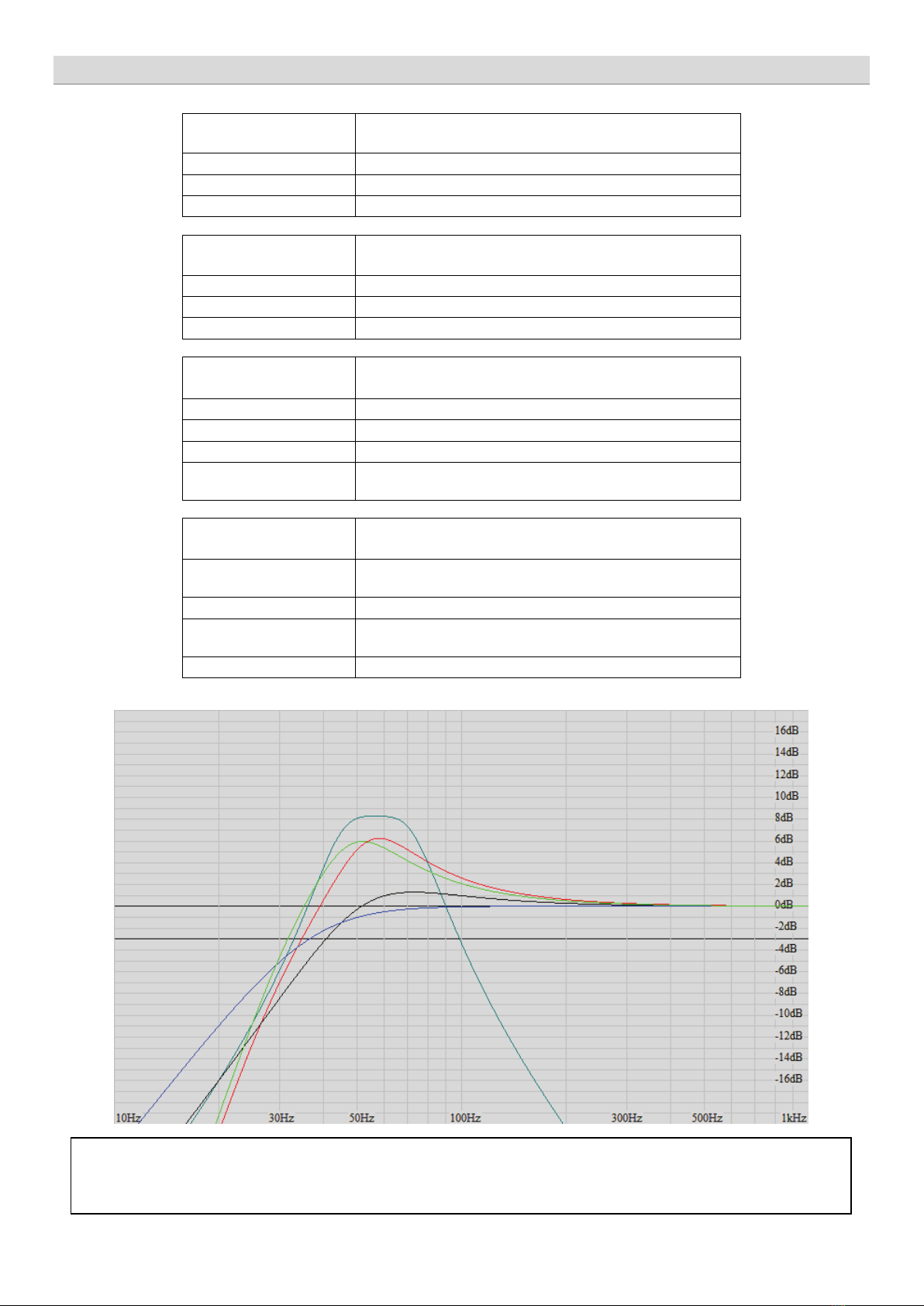

Gehäuseempfehlung / Enclosure recommendation

Bassreflex / Vented

(Rot / Red)

45 Liter netto / 1.59 cu.ft. net

Port

10 cm / 1 x 4”

Portlänge / Length*

21 cm / 8.27”

34.6 Hz

Bassreflex / Vented

(Hellgrün / Lightgreen)

60 Liter netto / 2.12 cu.ft. net

Port

10 cm / 1 x 4”

Portlänge / Length*

17 cm / 6.69”

31.6 Hz

Bandpass 4 th order

(Grün / Green)

25 Liter netto geschlossen / 0.88 cu.ft. net sealed

40 Liter netto ventiliert / 1.41 cu.ft. net vented

Port

10 cm / 4”

Portlänge / Length*

11 cm / 4.33”

57 Hz

Bandbreite /

Bandwidth (-3dB)

35 – 100 Hz

Geschlossen /

Sealed

35 – ~500 Liter netto / 1.24 – 17.66 cu.ft. net

Minimum Volume

(Schwarz / Black)

Min. 35 Liter netto / Min. 1.24 cu.ft. net

Qtc / F3

1.0 / 40 Hz

Maximum Volume

(Blau / Blue)

Free-Air

Qtc / F3

0.72 / 36.7 Hz

- 4 -

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.

Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme

an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing

the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition

purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door

overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige

veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable

lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou

Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement

des modifications ou des

améliorations au produit sans informer le client.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com
