Ground Zero GZCS 10SUB-ACT User manual

CARSPECIFIC-SERIES

ACTIVE SUBWOOFER

ANLEITUNG / OWNER’S MANUAL

GZCS 10SUB-ACT

Ausstattungsmerkmale / Features

•Hochwertiger Reserverad-Aktiv-Subwoofer

•Klippel® optimiert

•Effiziente Downfire-Technologie

•Idealer Problemlöser für extrem flache Reserveradmulden

•Kein Ausschnitt in der originalen Kofferraum-Bodenplatte notwendig

•Hochbelastbares 25 cm Subwoofer Chassis

•Verstärkte Papier Membrane

•Class AB Mosfet-Verstärker

•High-Level Eingänge mit Auto-On

oHigh quality spare wheel active subwoofer

oKlippel® optimized

oEfficient downfire technology

oPerfect solution for extremely flat spare wheel recesses

oNo cut-out in the original trunk floor panel required

oHigh power 10” woofer

oReinforced paper cone

oClass AB Mosfet amplifier

oHigh-Level Input with Auto-On

- 2 -

Technische Daten / Specifications

Einbau / Installation

Model

GZCS 10SUB-ACT

Woofer

25 cm / 10“

Woofer Impedanz / Impedance

4 Ω

Membran / Cone

Papier / Paper

MAX. Ausgangsleistung / Output Power MAX

300 W MAX

RMS Ausgangsleistung / Output Power RMS

150 W RMS

Tiefpass / Lowpass

60 – 180 Hz

Phasenschalter / Phase shift

0° / 180°

T.H.D

< 0.09%

S/N (A)

>90 dB

Empfohlene Betriebsspannung /

Source voltage

10V – 15V

Abmessungen

(Breite x Tiefe x Höhe) /

Dimensions

(width x depth x height)

Ø 620 x 440 x 120 mm (145 mm mit

Gummifüßen) /

Ø 24.4” x 17.32” x 4.72” (5.71”

including rubber feet)

- 3 -

Model

GZCS 10SUB

Power Rating

300 W

Recommended

amplifier power

150 – 300 W

Woofer

25 cm / 10“

Impedanz /

Impedance

2 x 2 Ohm

Abmessungen

(Breite x Tiefe x Höhe) /

Dimensions

(width x depth x height)

Ø 620 x 440 x 120 mm (145 mm mit Gummifüßen) /

Ø 24.4” x 17.32” x 4.72” (5.71” including rubber feet)

Vol. net

15 L / 0.53 cu.ft.

Kofferraum Teppich oder Kofferraum Bodenplatte können problemlos ohne jegliche

Veränderung auf den GZCS 10SUB gelegt werden. Ein Ausschnitt ist dank Downfire

Technologie nicht notwendig.

The trunk floor panel or mat can be placed directly on top of the GZCS 10SUB without

any modification. Because of its downfire technology there is no required.

Eine mittige Befestigung mit dem Original Reserverad-Befestigungsmaterial oder

handelsüblichen Gewindestangen ist möglich und empfohlen um eine optimale

Performance zu gewährleisten. (Befestigungsmaterial ist nicht im Lieferumfang enthalten)

A centric fixation using the original spare wheel mounting material or commercially

available threaded bolts is possible and recommended to realize a perfect performance.

(Mounting material is not included in delivery)

Dank Downfire-Technology wird die komplette Mulde zur Verstärkung der Bass-

Wiedergabe genutzt. Daher ist es empfehlenswert, die Mulde gegen Vibrationen zu

dämmen. Gut geeignete Materialien wären unter Anderem:

GZDM 3750AB-SILVER / GZDM 3750AB-GOLD / GZDM 1900ML-GOLD

(Schalldämpfende Materialien, wie Schaumstoff sollten nicht benutzt werden, da hiermit

die Bass-Performance geschwächt werden könnte.)

Due to downfire technology the whole spare wheel recess is used to boost the bass

performance. Therefore it is recommended to reinforce and damp the mould.

Suitable material could be:

GZDM 3750AB-SILVER / GZDM 3750AB-GOLD / GZDM 1900ML-GOLD

(Soft sound-

deadening material like foam should be not used, because it could affect the

bass performance negatively.)

Einige Fahrzeuge verfügen über stark nach innen gewölbte Reserveradmulden. In diesen

Fällen sollte bei der Montage des GZCS 10SUB auf ausreichenden Abstand zwischen

den schwingenden Teilen des Woofer-Chassis und der Mulde geachtet werden. Ein

Abstand von 1cm zu Membrane und Sicke sollte mindestens eingehalten werden.

A few cars come with extremely inward curved moulds. In this case a minimum distance

between the moving parts of the GZCS 10SUB driver and the mould should be

considered. A minimum distance of 1 cm (0.4”) to cone and surround should be

complied at least.

Um den bei Punkt 4 empfohlenen Mindestabstand zu gewährleisten, sollten die 4

Gummifüße bei Bedarf mittels Distanzen und längeren Schrauben erhöht werden.

(Schrauben und Distanzen sind nicht im Lieferumfang enthalten)

To realize the recommended minimum distance (4) the 4 rubber feet could be heighten

using spacers and longer screws.

(Screws and spacers are not included in delivery)

- 4 -

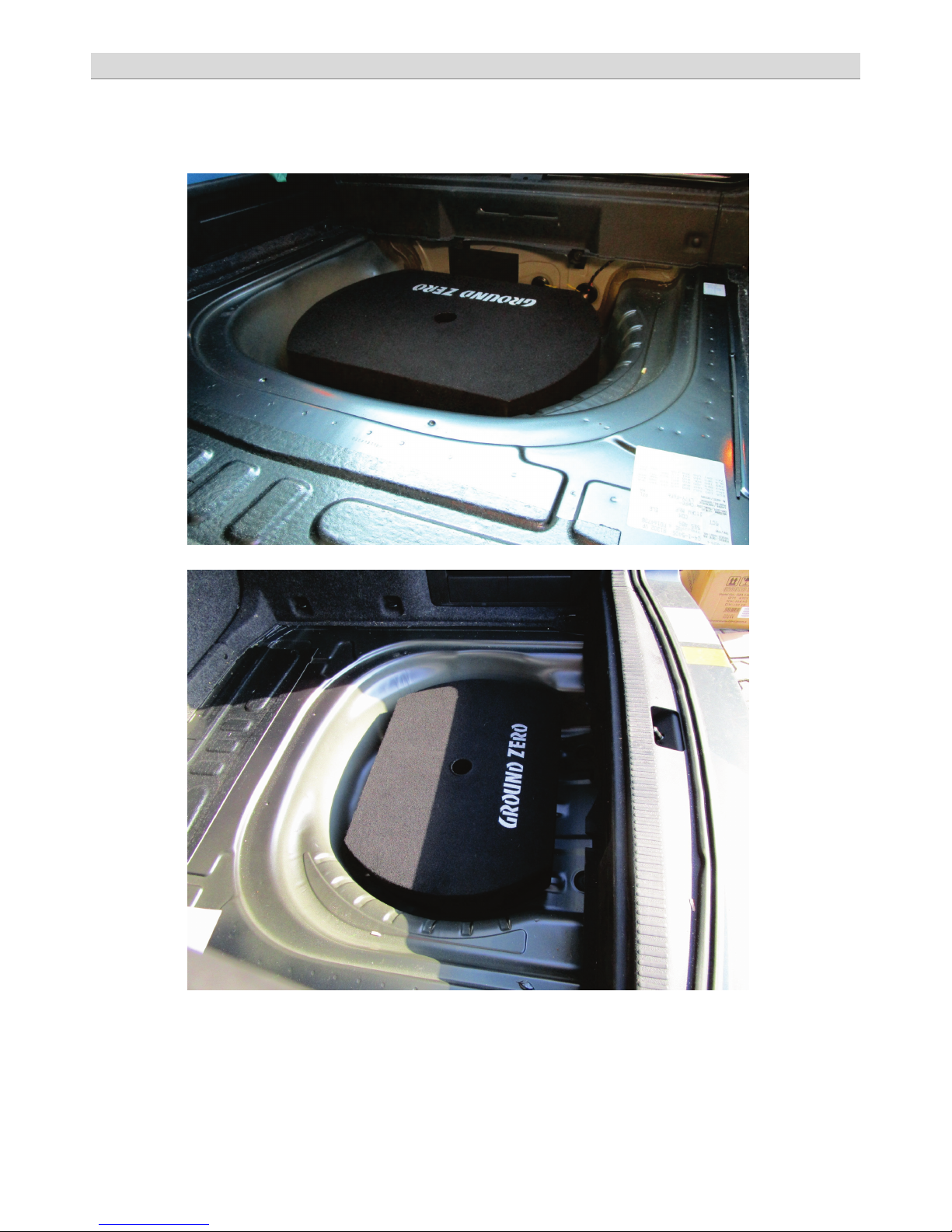

Anwendungsbeispiel / Example of use

GZCS 10SUB in einer herkömmlichen VAG Reserverad-Mulde (Skoda Octavia 2015)

GZCS 10SUB at the usual VAG spare wheel recess (Skoda Octavia 2015)

- 5 -

Anschlüsse und Einstellungen / Connections and functions

- 6 -

und Einstellungen / Connections and functions

# Erklärung Description

High Level Eingänge

Hiermit lässt sich der Verstärker mittels Hochpegel- Signal

betreiben. Verbinden Sie hierzu die High Level Eingänge direkt mit

den Lautsprecher-Ausgängen der Signalquelle (Headunit) oder

eines vorhandenen, fahrzeugspezifischen Aktivsystems.

Auto-On

Die Auto-On Funktion der High Level Eingänge ermöglicht den

Betrieb ohne zusätzlichen Remote Anschluß. Das Gerät schaltet

ein, sobald ein Signal an den High Level Eingängen anliegt.

Nutzen Sie keinesfalls die High- und die Low Level Eingänge

gleichzeitig.

High Level Input

High level input terminal should be connected to the speaker

output of the Headunit or a carspecific active system.

Auto-On

The Auto-On function allows to use the amplifier without

additional remote connection. The unit automatically turns on

as soon as a signal is received.

Do not use the high- and low level input together

simultaneously

Low Level Eingänge

Eingänge für den linken (L) und rechten (R) Kanal des Verstärkers.

Die Vorverstärker Ausgänge der Signalquelle (Headunit) oder

einer externen elektronischen Weiche müssen hier angeschlossen

werden.

Low Level Input

Left (L) and right (R) channel inputs of the amplifier system. Pre-

amplifier outputs of a source (head unit) or of an external

electronic crossover must be connected to these inputs.

Phase Shift

Phasen-Schalter: 0° (Norm.) oder 180° (Rev.) schaltbar.

Phase Shift

Phase switch: 0° (Nor.) or 180° (Rev.) switchable.

Input Level

Zum Einstellen der Eingangsempfindlichkeit

Input Level

Knob to adjust the input sensitivity

Weiche

Zur Einstellung der oberen Grenz-Frequenz von 60 Hz ~ 180 Hz.

Crossover

To adjust the cut-off frequency from 60 Hz ~ 180 Hz

REM -> Remote Antennenanschluss

Wichtig

Bei Benutzung des High Level Eingangs wird der Remote Anschluß

nicht benötigt.

REM -> Remote antenna terminal

Important

The remote connection is not needed if using the high level in.

GND -> Masse Anschluss

GND -> Ground connection

B+ -> +12 Volt

Wichtig:

Bitte benutzen Sie mind.

6 mm² Kabel für die Spannungsversorgung

B+ -> +12 Volt

Important:

Please use min. 6 mm² cable for the power supply.

Statusanzeige LEDs

Betrieb (grün)

Fehler (rot)

Power / Protection LED

Power (green)

Protection (red)

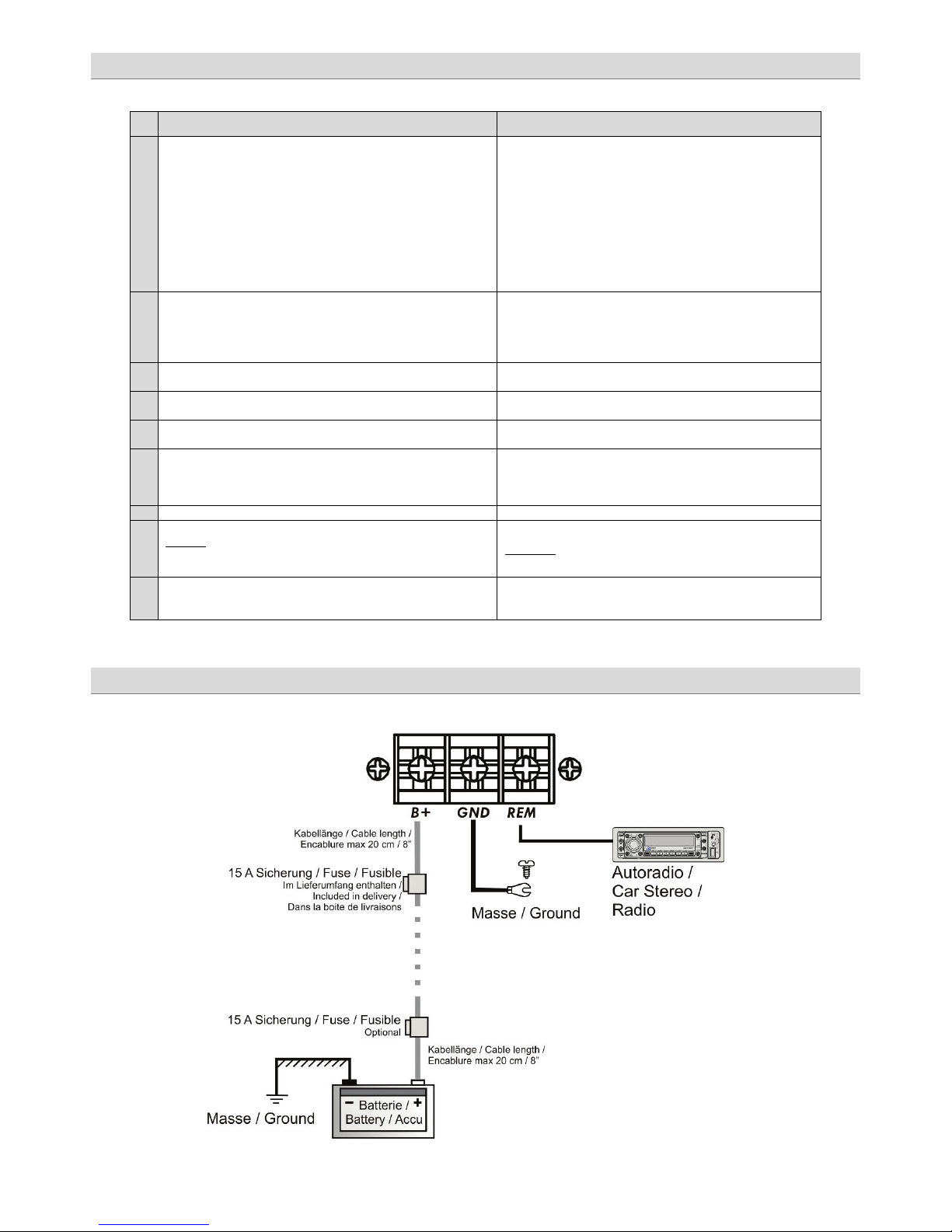

Stromanschluss / Power connection

- 7 -

Anschlüsse / Connections

Fehlersuche

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die PWR LED?

Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PROT LED?

Gerät überhitzt

Gerät defekt

Verstärker schaltet nicht ein Keine Stromzufuhr

Sicherung prüfen

+12Volt prüfen

Masse prüfen

Keine Spannung am Remote

Remote am Radio prüfen

Ton fehlt an einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Nutzen Sie die Lautsprecherausgänge oder den Vorverstärkerausgang Ihres Autoradios

Use the speaker output or the pre-amp output of your headunit

Utiliser la sortie RCA ou la sortie haut niveau de la radio.

- 8 -

Trouble shooting guide

Symptoms

Check Points

Cure

No sound

Is the POWER LED illuminated?

Check fuses in amplifier.

Be sure remote lead is

connected.

Check signal leads.

Check again control.

Check tuner/deck volume

level.

Is the diagnostic LED illuminated?

Check for amplifier

overheating

Amp not switching on

No power to the amplifier

Check power wire or

connections

No power to remote wire with

receiver on

Check connections to radio

Check audio leads

Reverse left and right RCA

inputs to determine if it is

occurring before the amp

Protection LED is on

Temperature shut down

Turn radio volume down

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.

Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme

an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing

the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition

purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door

overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige

veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable

lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou

Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement

des modifications ou des

améliorations au produit sans informer le client.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Table of contents

Other Ground Zero Subwoofer manuals

Ground Zero

Ground Zero RADIOACTIVE GZRW 8FL User manual

Ground Zero

Ground Zero PLUTONIUM SERIES User manual

Ground Zero

Ground Zero RADIOACTIVE Series User manual

Ground Zero

Ground Zero IRIDIUM SERIES User manual

Ground Zero

Ground Zero URANIUM Series User manual

Ground Zero

Ground Zero Competition Series User manual

Ground Zero

Ground Zero URANIUM Series User manual

Ground Zero

Ground Zero URANIUM GZUB 10BR User manual

Ground Zero

Ground Zero URANIUM Series User manual

Ground Zero

Ground Zero GZHW 12XSPL-D1 User manual

Ground Zero

Ground Zero URANIUM Series User manual

Ground Zero

Ground Zero TITANIUM Series User manual

Ground Zero

Ground Zero IRIDIUM SERIES User manual

Ground Zero

Ground Zero IRIDIUM SERIES User manual

Ground Zero

Ground Zero GZIB 200XBR-ACT User manual

Ground Zero

Ground Zero NUCLEAR GZNW 6.5 User manual

Ground Zero

Ground Zero GZIW 15SPL User manual

Ground Zero

Ground Zero IRIDIUM SERIES User manual

Ground Zero

Ground Zero CARSPECIFIC Series User manual

Ground Zero

Ground Zero CAR SPECIFIC Series User manual

Ground Zero

Ground Zero RADIOACTIVE Series User manual

Ground Zero

Ground Zero Competition Series User manual

Ground Zero

Ground Zero RADIOACTIVE Series User manual

Ground Zero

Ground Zero RADIOACTIVE Series User manual

Popular Subwoofer manuals by other brands

Sony

Sony XS-AW8 operating instructions

Sony

Sony XS-L836 Specifications

B&C Speakers

B&C Speakers 15 HPL 76W Specifications

Velodyne

Velodyne DD-18+ Specifications

Sonance

Sonance Cinema Series SUB 10-150 Specifications

Hifonics

Hifonics HW-12 Owners & installation manual

Magnat Audio

Magnat Audio ADR 130 BP user manual

Blitz

Blitz BZP106 Specifications

Technics

Technics SB-AS500 Operaing instructions

Lyngdorf

Lyngdorf BW-2 owner's manual

Lyngdorf

Lyngdorf BW-3 owner's manual

Pyle Pro

Pyle Pro PYLE PRO PDW15125 owner's manual

REL Acoustics

REL Acoustics Q Series operating instructions

Pioneer

Pioneer Elite S-W1EX Service manual

L-Acoustics

L-Acoustics KIVA SB15M Rigging manual

B&C Speakers

B&C Speakers Woofer 12 HPL 76 specification

KEF

KEF KUBE 200 installation manual

Yamaha

Yamaha SW500 owner's manual
