User's Manual
Car amplifier Ground Zero GZIA 4115HPX 4-channel
In the online store Winauto you also can buy car amplifier Ground Zero GZIA 4115HPX. Delivery in Kyiv and
throughout Ukraine with payment upon receipt!
winauto.ua
Sale - Car Receivers - Facia Plates - Head Units - Car TVs and Monitors - Antennas - Car Audio - DVR - GPS Navigation - Trip Computers - Car
Alarm Systems - Mechanical Locking - Parking Systems - Car Cameras - Xenon and Lights - Established Optics - Tuning - Car Heating and Cooling -
Sound Marine and Electronics - Car Accessories - Isolation - Installation Components - Batteries, Power - Oils and Fluids -
Verstärker
Bedienungsanleitung
IRIDIUM
GZIA 2130HPX
GZIA 2235HPX
GZIA 4115HPX
2
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und odernste Technologie zu
erhalten. Viel Spaß it diesen Produkten.
Ausstattungs erk ale
•4 Oh / 2 Oh stabil Stereo
•Einschalt- und Schutzanzeige
•Hochpass regelbar
•Tiefpass regelbar
•Auto-On @ High Level Input
•Weiß beleuchtetes Logo
•Regelbare Eingangse pfindlichkeit
•Einschaltverzögerung
•Bass Lautstärkeregler (GZIA 2130HPX / 2235HPX)
•Te peratur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•Kreuzschlitz Schraubendreher
•Bohrmaschine, 3 mm Metallbohrer
•Befestigungsschrauben
•Stromkabel min. 10 mm²
•Massekabel min 10 mm²
•Lauts recherkabel min. 2 x 1,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
3
Bitte unbedingt beachten!
•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
•Keine L cher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem
Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.
WARNUNG !
Hochleistungsaudiosysteme in Fahrzeugen k nnen den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik
ausgesetzt zu sein, kann den Verlust des H rverm gens oder H rschäden zur Folge haben. Das H ren von lauter Musik beim
Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir,
beim Autofahren die Musik auf geringer Lautstärke zu h ren.
Planung
Vor der Installation sollten Sie folgende Punkte berücksichtigen:
a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes
gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.
Einbau des Verstärkers
a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden k nnen und an dem es genügend
Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 L cher
bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.
Warnung
Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte
ausgeschaltet sind, wenn Sie die Geräte anschliessen.
Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine
minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie
ausgeschlossen.
4
Einstellungen und Funktionen – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
5
Einstellungen und Funktionen – GZIA 22 5HPX
6
Einstellungen und Funktionen – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
7
Einstellungen und Funktionen
1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
2 Stromanschluss
GND -> Masse Anschluss
REM -> Remote Antennenanschluss [nicht bei Nutzung der High Level
Eingänge (5)]
BATT -> +12 Volt
3 Zustandsanzeige GRÜN – OK
ROT – Fehler
4 Cinch Eingänge
An diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um St rungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.
WIC TIG:
Betreiben Sie niemals die igh Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die igh Level Eingänge
5 igh Level Eingänge
Diese Eingänge müssen genutzt werden, falls Ihre Steuereinheit nicht
über einen Low Level Cinchausgang verfügt.
Verbinden Sie diesen Eingang mit den Lautsprecherausgängen der
Steuereinheit. Die Endstufe schaltet automatisch ein, sobald ein Signal
anliegt (Auto-On).
Der Remote Anschluss des Strom-Terminals (2) bleibt frei.
WIC TIG:
Betreiben Sie niemals die igh Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die igh Level Eingänge
6 igh Pass Regler
Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable
HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
Es werden alle Frequenzen unterhalb 40 - 3000 Hz gefiltert.
7 Low Pass Regler
Es werden nur noch Frequenzen unterhalb von 30 – 250 Hz
wiedergegeben (abhängig von der Reglerstellung des LPF Filters).
Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable
LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
8 Mode Schalter
Stellen Sie die Weiche für die ausgewählte Anwendung ein.
LPF - Nur Bassfrequenzen (unter 30 – 250 Hz) werden
wiedergegeben.
FULL - Alle Frequenzen werden übertragen.
HPF - Nur mittlere und hohe Frequenzen (über 40 – 3000 Hz) werden
übertragen.
9 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers. (GZIA 2130HPX/2235HPX)
10 Gain Level Regler Hier justieren Sie die Eingangsempfindlichkeit des Verstärkers
High Level Input
Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu
Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche
zu verringern, ggf. sogar komplett zu unterbinden.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu
betreiben. Dies ermöglicht u.a. den Betrieb an OEM Headunits und OEM Aktivsystemen, welche
weder über Cinchausgänge, noch über einen geschaltete Remote-Ausgang verfügen.
8
High Level Input – GZIA 2130HPX
Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar kom lett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
9
High Level Input – GZIA 22 5HPX
Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu St rgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar komplett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
10
High Level Input – GZIA 4115HPX
Bei Benutzung der
High Level Eingänge
kann es je nach Anlagen und
Fahrzeug-Konfiguration zu
Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu
verringern, ggf. sogar kom lett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals. Alternativ kann eine
Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
11
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch
wieder ein (ca. 80° C).
Einstellung des Audiopegels
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der H chstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein
Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen
Der Trimodebetrieb erm glicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen.
Bitte den Weichenschalter auf „Full“ – Stellung belassen.
Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen
mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren.
Die Kondensator- und Spulenwerte k nnen Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des
Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.
Werte für 6dB Passivweiche
Frequenz
Spule
Kondensator
80 Hz
7,5 mH
470 uF
100 Hz
6,5 mH
0 uF
120 Hz
5,5 mH
70 uF
150 Hz
4 mH
220 uF
12
Stereo Anschluss – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
13
Mono Anschluss – GZIA 21 0HPX
14
Tri ode Betrieb – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
15
Stereo Anschluss – GZIA 22 5HPX
16
Mono Anschluss – GZIA 2235HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
17

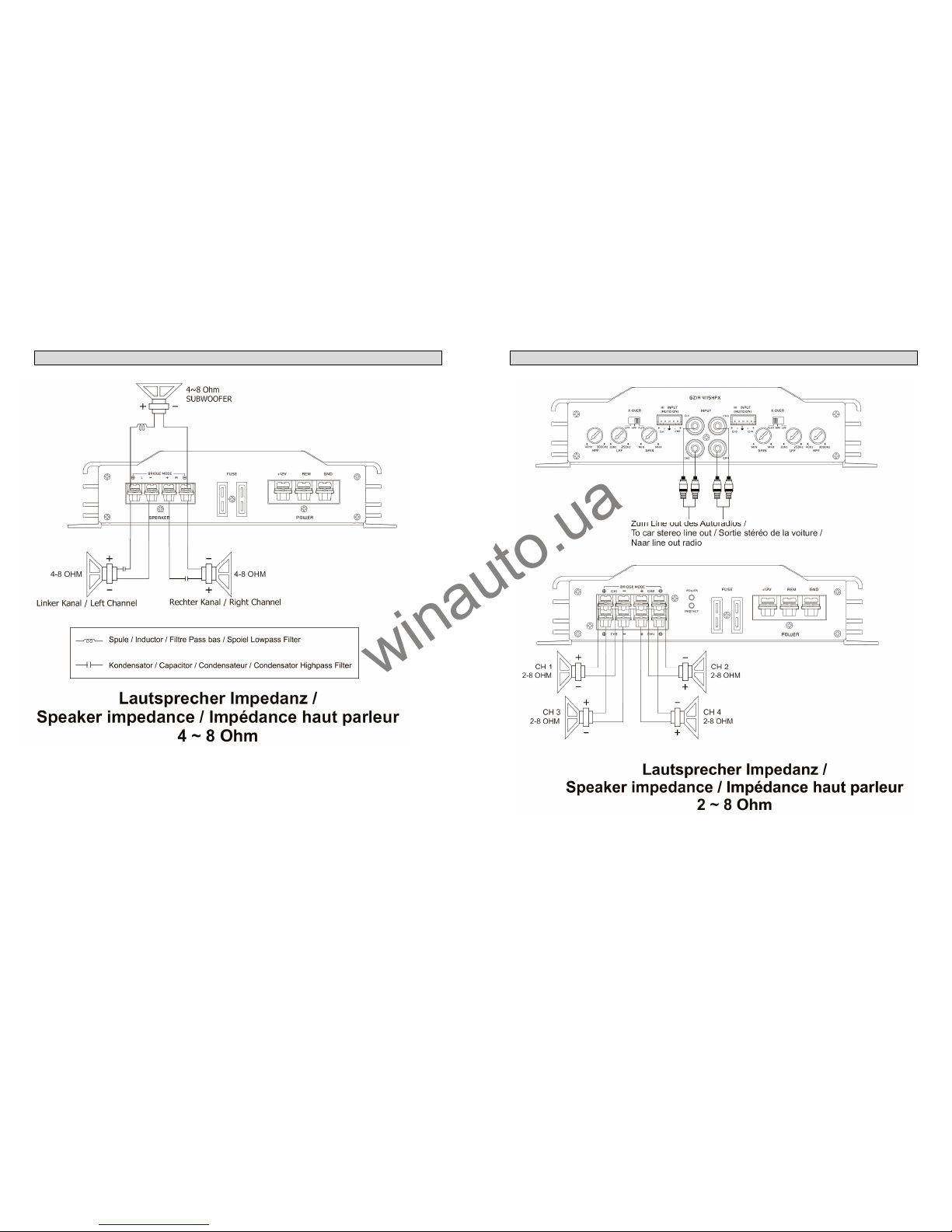

Trimode Betrieb – GZIA 22 5HPX
18
Stereo Anschluss – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
