Gewiss PLAYBUS Series User manual
Serie SYSTEM: G 20 867 - G 21 867
Serie PLAYBUS: G 30 519
RIVELATORE DI GAS METANO (CH4)
METHANE GAS (CH4) DETECTOR - DÉTECTEUR DU GAZ
MÉTHANE (CH4)- DETECTOR DE GAS METANO (CH4)
GASDETEKTOR FÜR METHAN (CH4)
DETECTOR DE GAZ METAN (CH4)
PLAYBUS
2
• Ci congratuliamo con ei per la scelta di prodotti Gewiss.
I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali
di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• 'installatore è pregato di consegnare questo libretto debitamente compilato
all'utilizzatore finale invitandolo a prendere conoscenza di quanto contenuto.
• eggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni
sulle modalità di funzionamento, di installazione, di manutenzione ordinaria e
straordinaria e per la messa fuori servizio del rivelatore allo scadere del periodo di
funzionamento garantito dal costruttore.
• Il costruttore non è responsabile di danni a persone, animali o cose provocati da usi del
rivelatore diversi da quelli indicati nelle seguenti istruzioni.
• Il costruttore non è responsabile in caso di vendita del prodotto in confezioni non
originali. Assicurarsi dell’integrità del prodotto subito dopo averlo tolto dalla propria
confezione.
• All’atto dell’installazione ed ogni qualvolta si intervenga sui collegamenti assicurarsi che
sia stata tolta la tensione di rete.
• Questo apparecchio funziona solo in presenza di tensione di rete. Nel caso di mancanza
di tensione di rete oppure all'atto dell'installazione un dispositivo ritarda di circa 1
minuto il funzionamento del rivelatore allo scopo di permettere una stabilizzazione dei
componenti elettronici (vedi funzionamento pag. 12).
• Il sensore raggiunge il pieno regime dopo 10 giorni dall’alimentazione.
• Assicurarsi che il rivelatore sia adatto al gas che deve rivelare.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a
quelli della rete di distribuzione.
• Collegare il rivelatore come indicato negli schemi di pag. 9.
• I prodotti del programma System-Playbus devono essere installati conformemente a
quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare,
in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la
penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori
servizio, rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza
tecnica GEWISS.
ATTENZIONE - IMPORTANTE
"
3
":
- Funzioni ................................................................................................................. 4
!" #&;!"&
- Caratteristiche tecniche .......................................................................................... 5
- ogica applicativa .................................................................................................. 6
- Descrizione morsetti ............................................................................................... 8
- Schemi di collegamento ......................................................................................... 9
- Montaggio............................................................................................................... 10
!" #&;
- Descrizione comandi .............................................................................................. 11
- Funzionamento ....................................................................................................... 12
- Test di funzionamento ............................................................................................. 14
- Prescrizioni per un corretto impiego........................................................................ 14
INDICE
4
719.21.
I rivelatori elettronici di gas della serie System-Playbus per applicazione domestica
consentono:
• di rivelare la presenza di gas combustibile.
• di azionare, mediante un relè interno, un’elettrovalvola a riarmo manuale per
intercettare l’erogazione del gas alla sorgente.
• di segnalare l’allarme mediante un avvisatore acustico e luminoso.
GENERALITÀ
"
5
'4'66*4.56.(-*6*(1.(-*
Rivelatore di gas con sensore* semiconduttore al biossido di stagno.
Segnalazione acustico/luminosa di allarme.
Relé in uscita con contatti di tipo ermetico per il comando di elettrovalvola intercettazione gas.
""
• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Soglia di allarme 9% IE (limite inferiore di esplosività)
• Allarme acustico avvisatore acustico piezoelettrico per allarme 85dB a 1 m
• Uscita relé un contatto in commutazione
1 NA/NC, 10A (NA) / 3A (NC) - 250V ac
• Temperatura in esercizio da +5°C a +40°C
• Umidità relativa ambiente +30÷90% senza condensa
• Fissaggio ad incasso su supporto System-Playbus
• Dimensioni 2 moduli System-Playbus
• Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.
" "$
• EN 50081-1; EN 50082-1; CEI 216-8
* Raggiunge il pieno regime dopo 10 giorni dall’alimentazione.
ISTRUZIONI D’INSTALLAZIONE
6
!!#!&"
Installare i rivelatori di gas Metano (CH4) a 30 cm max dal soffitto e da 1 a 4 metri dagli ap-
parecchi a gas.
2,.(''33/.('6.8'
max
30 cm
min. 1 m - max 4 m
min. 1,5 m
min. 1 m - max 4 m
ISTRUZIONI D’INSTALLAZIONE
"
7
66*19.21* Non installare i rivelatori vicino ad apparecchi di cottura, lavelli, prese d’aria,
dispositivi di riscaldamento e condizionamento, finestre e dispositivi di ventilazione e do-
vunque le condizioni ambientali ne possano compromettere il buon funzionamento.
2,.(''33/.('6.8'
;!"& $" !! ;!! $&"#"
" # " "" !";!"&;#!
!$"&! ""
#!" ! "" #""#"$ ; "
!!&$"!" !!"
Caldaia
Elettrovalvola
8
*5(4.9.21*0245*66.
LN1234
Contatto privo di potenziale da utilizzarsi per l’interruzione del flusso del gas attraverso una
elettrovalvola a riarmo manuale (NA oppure NC).
Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo
di alimentazione 230V ac - 12V dc (GW 20 866 - GW 21 866 - GW 30 518).
'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere
eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non
si assume alcuna responsabilità per quanto concerne l’impiego di prodotti che debbano
seguire particolari norme di ambiente e/o installazione, il cui onere resta di competenza ed a
carico dell’installatore. Gli esempi riportati nella presente documentazione sono di principio;
per le operazioni di collegamento attenersi scrupolosamente alle leggi e norme vigenti.
66*19.21* Prima di effettuare l’installazione del prodotto, disattivare la tensione di rete.
Contatto NA supplementare per funzione di segnalazione locale e/o remota.
$'(
$'()(
2
1
3
4
ISTRUZIONI D’INSTALLAZIONE
"
9
!(-*0.).(2//*,'0*162
LN1234
LN1234
L
12V dc
N
1 2 3
LN1234
5 4
+–
Alimentazione del rivelatore e dell’elettrovalvola a 12V
Alimentazione del rivelatore e dell’elettrovalvola a 12V
$'/82/'6.32
$'/82/'6.32
%
$'/82/'6.32
12V ac/dc
12V ac/dc
Alimentazione del rivelatore e dell’elettrovalvola a 230V
10

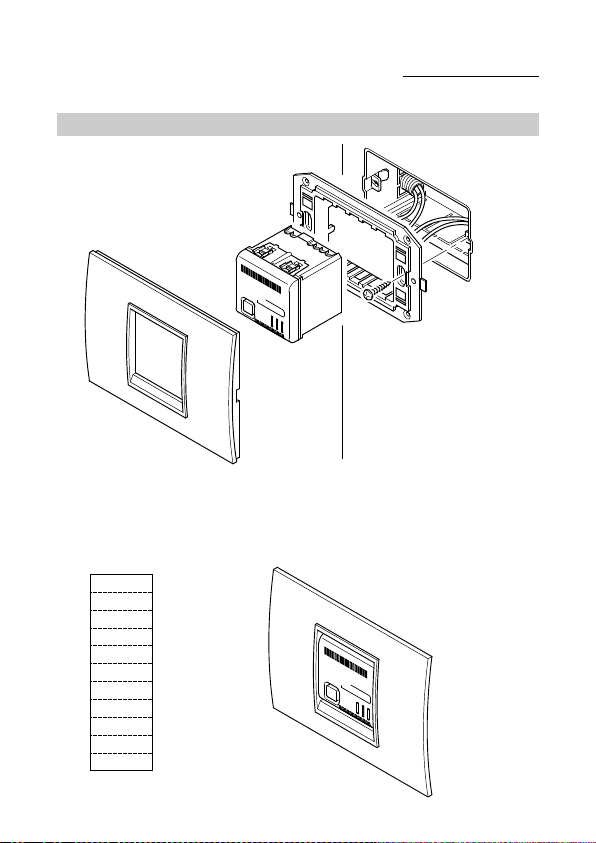

216',,.2
Ad installazione compiuta l'installatore avrà cura di applicare l'etichetta prestampata
contenuta nella confezione sul rivelatore come indicato in figura, sulla quale é indicata la
data raccomandata di sostituzione del rivelatore stesso.
Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017
ISTRUZIONI D’INSTALLAZIONE
