GE Lumination DS Series User manual
GE
Lighting
Installation Guide
(DS Series Driver, Light Engine and Diffuser Replacement)
LuminationTM LED Luminaire
BEFORE YOU BEGIN
Read these instructions completely and carefully.
WARNING/AVERTISSEMENT
RISK OF ELECTRIC SHOCK
• Turn power off before inspection, installation or removal.
• Properly ground electrical enclosure.
RISK OF FIRE
• Follow all NEC and local codes.
• Use only UL approved wire for input/output connections.
Minimum size 18 AWG or 14 AWG for continuous runs.
RISQUES DE DÉCHARGES ÉLECTRIQUES
• Coupez l’alimentation avant d’inspecter, installer ou déplacer le luminaire.
• Assurez-vous de correctement mettre à la terre le boîtier d’alimentation électrique.
RISQUES D’INCENDIE
• Respectez tous les codes NEC et codes locaux.
• N’utilisez que des ls approuvés par UL pour les entrées/sorties de connexion.
Taille minimum 18 AWG ou 14 AWG pour les rangées continues.
Save These Instructions
Use only in the manner intended by the manufacturer.
If you have any questions, contact the manufacturer.
Tools and Components Required
• Flathead screwdriver
imagination at work

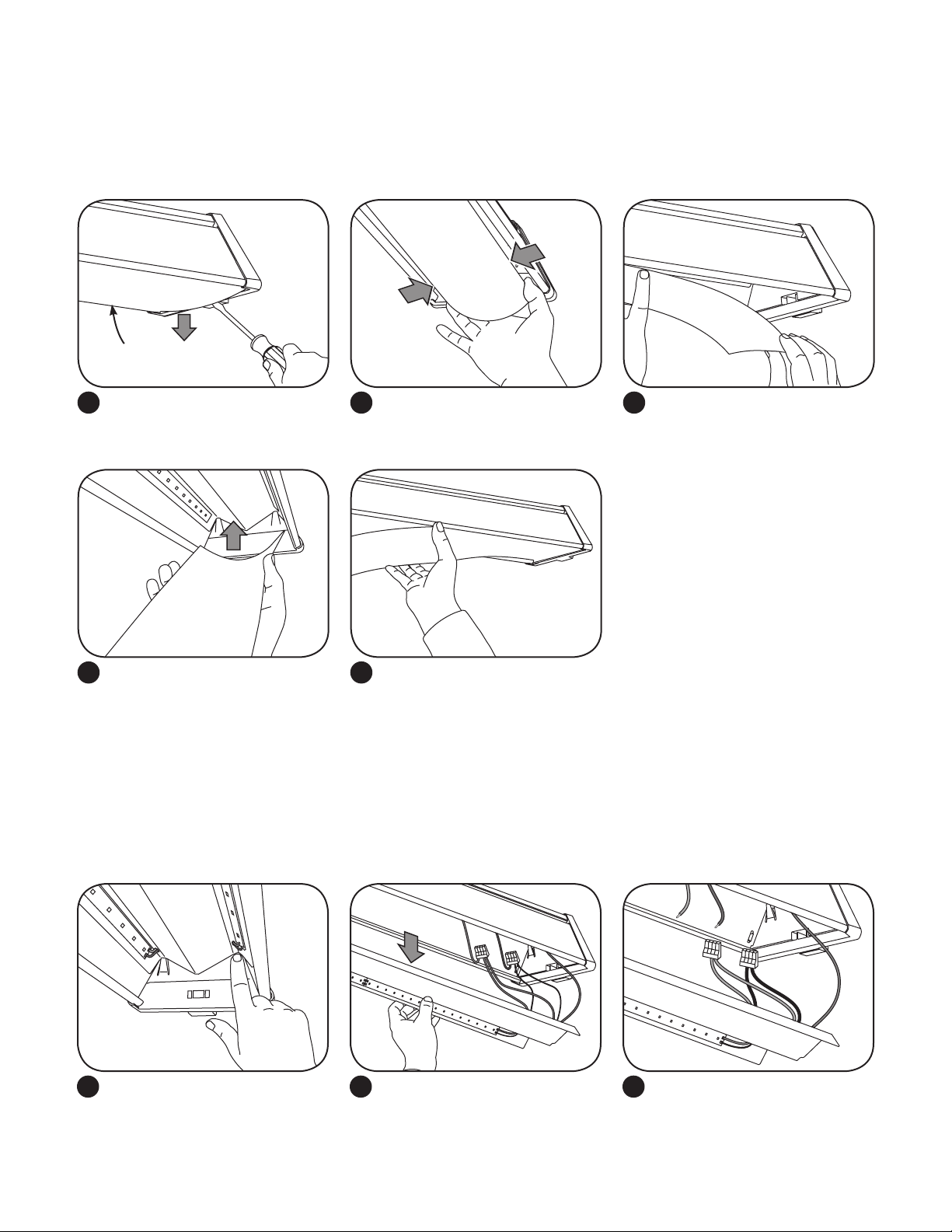

Using a at-head screwdriver
pry diffuser down in center.
Old diffuser
New diffuser
Pinch one end of the new
diffuser and place into luminaire
housing above support hems.
Carefully pinch diffuser into
an arc and lower it from the
support hem.
Work along length of luminaire
progressively pinching and
placing the diffuser above
support hem.
Working along the luminaire
carefully remove diffuser by
pinching it and spreading the
housing.
2
5
31
4
Diffuser Removal and Replacement
IMPORTANT: Type “A” diffusers should be installed with the rough surface facing downwards. Type “B” diffusers should
be installed with the rough surface facing upwards. Diffuser type will be marked on box and in the part nomenclature of
the luminaire.
Supporting light engine with
one hand depress the two tabs
at one end of the luminaire to
disengage the light engine.
Diffuser panel must be removed rst (see steps above). The light engine is supported inside the luminaire by four tabs.
Lower light engine from
luminaire and pull out from
other end to disengage fully.
Disconnect LED driver red and
blue wires from light engine wire
connectors.
2 31
Light Engine Removal and Replacement
Push end of light engine back up
into housing so that it rests above
retention clips. Ensure no wires
rest below light engine.
Push other end of light engine back
up into housing. Both retention clips
should make an audible noise when
the light engine is properly secured.
Click!
87
While supporting light engine
use at-head screwdriver to
disconnect retention wire from
light engine.
Reconnect retention wire from
luminaire to new light engine.
Reconnect LED driver wires to
light engine wire connectors.
Red to red, blue to black.
5 64
New light engine
Taking note of any optional
secondary circuits, disconnect driver
leads from push-in wire connectors.
NOTE: Units equipped with
emergency battery backup are NOT
eld servicable.
Attach replacement leads according to the table
above. Do not connect DC driver output leads to
14AWG wires or through-wiring harness.
*Line and neutral may be attached to optional
brown and brown/white branch circuit.
21
Diffuser and light engine must be removed rst (see steps above). Power supply is supported by four screws.
Driver Removal and Replacement
Wire Colors
Function Driver Fixture Light Engine
Line Black Black* X
Neutral White White* X
DC + Red XRed
DC – Blue XBlack
Dim + Violet Violet X
Dim – Grey Grey X
www.gelighting.com
GE and the GE Monogram are trademarks of the General Electric Company. All other trademarks are the property of their respective owners. Information provided is subject to
change without notice. All values are design or typical values when measured under laboratory conditions. GE Lighting is a business of the General Electric Company. © 2016 GE.
IND265 Eng (Rev 08/15/16)
GE2029-8388
Press and hold the Reset button on
the WFA100 for 3 seconds to reset
the unit. Release the button when
the green Joined LED and the red
Error LED begin ashing.
For further troubleshooting,
communicate directly with Daintree
Networks at www.daintree.net
Error/Test—On when the Wireless Adapter is in an
error state. Flashes to indicate unit Reset and during
Installation Test Mode (red).
Joined—On when the Wireless Adapter has joined a
ZigBee® network. Flashes to indicate Reset and during
sensor Installation Test Mode (green).
Power—On when power is applied to the Wireless
Adapter (green).
1
Diffuser and light engine must be removed rst (see steps above). Daintree Wireless Adapter is supported by two screws.
Reset the Daintree Wireless Fixture Adapter
x
x
x
x
x
