Frico Thermozone SF E Series User manual

Инструкция

по эксплуатации

Электрическая тепловая завеса FRICO SF54E30

Цены на товар на сайте:

http://www.vseinstrumenti.ru/klimat/teplovie_zavesi/elektricheskie/frico/sf54e30/

Отзывы и обсуждения товара на сайте:

http://www.vseinstrumenti.ru/klimat/teplovie_zavesi/elektricheskie/frico/sf54e30/#tab-Responses

Thermozone SF E

.... 6

SE .... 9

GB .... 12

Original instructions

.... 15

SF E

560

281

560 210

245

SF E

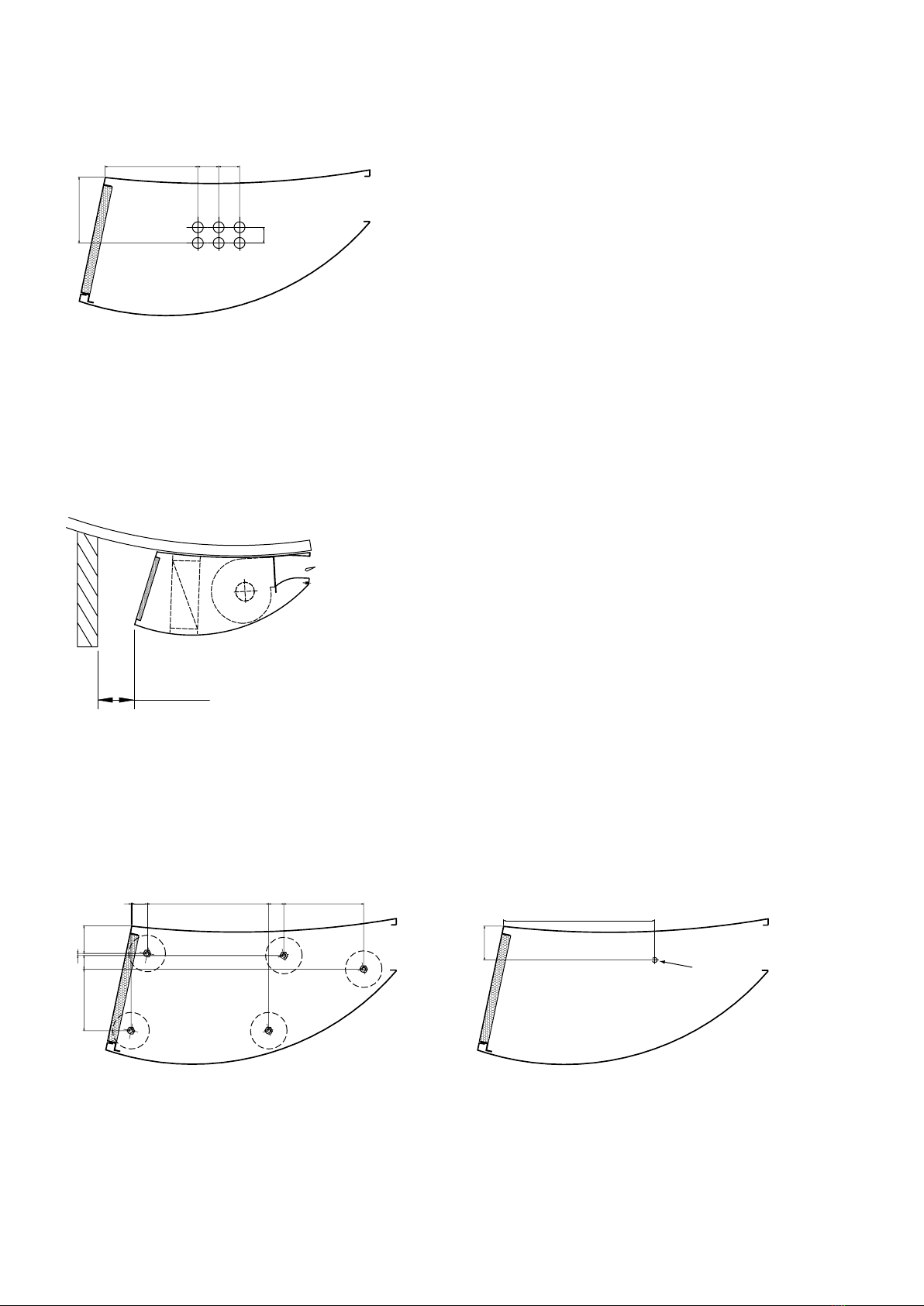

Connections

Mounting

Minimum mounting distance

min 120

Positions of adjustable feet Securing the unit to the door

178

40 40

126

30 233 29 153

11 8

290

M10 thread

SF E

Accessories

RTI2

Accessories

Type E-nr [SV] EL-nr [NO] HxWxD

[mm]

CB32N 87 511 85 54 910 92 155x87x50

MDC 87 511 98

RTI2 85 811 44 54 910 90 150x80x43

CB32N

MDC (MDCDC included)

SF E

Wiring diagrams SF E

Electric regulation options

Electric - Level 2

SF E

Allmänna anvisningar

Läs noga igenom denna bruksanvisning före

installation och användning. Spara manualen

för framtida bruk.

Garantin gäller endast om Frico montage-

och bruksanvisning har följts och aggregaten

använts såsom däri är beskrivet.

Användningsområde

Luftridåaggregatet SF är avsett som skydd i

karuselldörrar.

SF monteras vid sidan av dörren.

Funktion

Luften sugs in från apparatens sida och blåses

ut mot öppningen så att den skärmar av

portöppningen och minimerar värmeläckage

genom den. För bästa ridåverkan ska

aggregatet täcka hela öppningens höjd.

Gallret som riktar luften är justerbart och

vrids normalt något mot karuselldörren, så

att luftstrålen hindrar den inkommande kalla

luften.

Med varvtalsomkopplaren justeras

lufthastigheten till önskat luftﬂöde.

Luftridåns effektivitet beror på hur stor

belastningen är på den aktuella porten.

Observera att undertryck i lokalen

försämrar lufridåns effektivitet väsentligt.

Ventilationen bör därför vara balanserad!

Montering

Aggregatet monteras golvstående på

justerbara fötter som gör det möjligt att

kompensera för eventuella ojämnheter i

underlaget. Fötterna bultas fast i golvet

och täcks av en täckram. SF monteras på

vänster sida om öppningen sett från insidan

av lokalen och bör också förankras i dörren.

SF har en välvd design som gör att den blir

en integrerad del av dörren. Aggregatet kan

förlängas till maximalt 3900 mm (förlängning

utan ﬂäktar).

Se till att serviceluckan är åtkomlig och kan

öppnas helt.

Se skisser s.2-3.

Elinstallation

Elanslutning skall utföras av behörig installa-

tör och i enlighet med denna bruksanvisning

samt gällande föreskrifter.

1.Serviceluckan öppnas genom att lossa

skruvarna på aggregatets sida.

2.Apparaten ansluts via någon av de

genomföringar som ﬁnns på aggregatets

under- eller ovansida.

Flera olika alternativ för reglering av

motorernas varvtal och värmeeffekt

ﬁnns tillgängliga. Se kopplingsschema

(s.5). Anslutning görs med kabel av typ

EKK, EKLK eller motsvarande. Använda

kabelgenomföringar måste säkerställa kravet

på kapslingsklass. För aggregat med elvärme

gäller att effekt- och manöverspänning kan

matas separat. I gruppcentralen ska anges

att ”Luftridåerna matas från mer än en

gruppledning”.

Ty p Effekt

[kW]

Spänning

[V]

Minimiarea

[mm2]

Alla manöver - 230V~ 1,5

SF18E09 9 400V3~ 2,5

(SF1-2200E12) 12 400V3~ 4

SF24E12 (eller SF2-2200E12) 12 400V3~ 4

SF36E18 (el. SF3-2200E18) 18 400V3~ 10

SF54E30 30 400V3~ 16

Uppstart

OBS! Vid första användningstillfället eller

vid uppstart efter ett längre uppehåll, kan

en mindre rök- och luktutveckling tillfälligt

förekomma, vilket är helt normalt.

Grundinställning varvtal

Fläkthastigheten ställs in med hjälp

av varvtalsregleringen. Observera att

utblåsriktning och varvtal kan behöva

ﬁnjusteras ytterligare beroende på portens

belastning.

Service, reparation och skötsel

Vid all service, reparation och underhåll gör

först enligt följande:

Montage- och bruksanvisning

SF E

1.Bryt strömmen.

OBS! aggregat med elvärmepaket kan matas

från mer än en gruppledning.

2.Serviceluckan öppnas genom att lossa

skruvarna på aggregatets sida.

Skötsel

Eftersom ﬂäktarnas motorer och övriga

komponenter är underhållsfria krävs inget

annat underhåll än regelbunden rengöring,

hur ofta beror på de lokala omständigheterna,

dock minst två gånger per år. Insugs- och

utblåsgaller, ﬂäkthjul och element kan

dammsugas eller torkas av med torr trasa. Vid

dammsugning använd borste för att inte skada

ömtåliga delar. Undvik starkt basiska eller

syrahaltiga rengöringsmedel.

Överhettning

Luftridåaggregat med elvärme är försett med

temperaturbegränsare. Om den har löst ut pga

överhettning, återställs den på följande sätt:

1.Bryt strömmen med den allpoliga brytaren.

2.Låt elbatteriet svalna.

3.Fastställ orsaken och åtgärda felet som

orsakade överhettningen.

4.Koppla på strömmen igen och starta

aggregatet.

Motorerna, i alla luftridåaggregaten, har

en inbyggd termokontakt till skydd mot

överhettning. Återställningen av denna sker

automatiskt då motorn har svalnat.

Luftridån är försedd med en

eftergångstermostat som låter ﬂäktarna blåsa

på mellanfart tills värmebatteriet svalnat.

Fläktbyte

1.Undersök vilken av ﬂäktarna som inte

fungerar.

2.Lossa kablarna till ﬂäkten.

3.Lossa ﬂäktens fästskruvar och lyft ut

ﬂäkten.

4.Montera den nya ﬂäkten enligt ovanstående

i omvänd ordning.

Byte av elbatteri

1.Märk och lossa kablarna till elbatteriet.

2.Lossa fästskruvarna som låser batteriet i

aggregatet och lyft ut batteriet.

3.Montera det nya batteriet enligt

ovanstående i omvänd ordning.

Felsökning

Om ﬂäktarna inte blåser, kontrollera följande:

1.Att manöverspänning ﬁnns fram till aggre-

gatet; kontrollera säkringar, arbetsbrytare,

eventuellt kopplingsur/termostat som star-

tar/stoppar aggregatet.

2.Att eventuell varvtalsreglering är rätt

inställd.

3.Att gränslägesbrytaren fungerar (om sådan

är installerad).

4.Att insugsgallret inte är smutsigt.

Om det inte blåser varmt, kontrollera

följande:

1.Att spänning ﬁnns fram till

elvärmebatteriet; kontrollera säkringar och

eventuell arbetsbrytare.

2.Att värmebehov föreligger; kontrollera

termostatinställning och verklig temperatur.

3.Att eventuell effektväljare står i rätt läge.

4.Att insugsgallret inte är smutsigt.

Om felet ej kan avhjälpas, tag kontakt med

behörig servicetekniker.

Jordfelsbrytare

(gäller aggregat med elvärme)

När installationen är skyddad av

jordfelsbrytare och denna löser ut vid

inkopplingen kan detta bero på fukt i

värmeelementen. När ett aggregat som

innehåller värmeelement inte använts under

en längre tid eller lagrats i fuktig miljö kan

fukt tränga in. Detta är inte att betrakta

som ett fel utan åtgärdas enklast genom

att aggregatet kopplas in via ett uttag utan

jordfelsbrytare varvid elementen torkar.

Torktiden kan variera från någon timma

till ett par dygn. l förebyggande syfte är det

lämpligt att anläggningen tas i drift kortare

stunder under längre användningsuppehåll.

SF E

Ty p Effektsteg

[kW]

Luftﬂöde

[m3/h]

Ljudnivå*1

[dB(A)]

∆t*2

[°C]

Spänning [V]

Ström [A]

(manöver)

Spänning [V]

Ström [A]

(värme)

Längd

[mm]

Vikt

[kg]

SF18E09 0/6/96/9 1800 55 15 230V~/2,52A 400V3~/13A 2200*3 110

(SF1-2200E12) 0/9/12 1800 55 15 230V~/2,52A 400V3~/17,5A 2200*3 110

SF24E12 (eller SF2-2200E12) 0/8/12 2400 56 15 230V~/3,36A 400V3~/17,5A 2200*3 116

SF36E18 (el. SF3-2200E18) 0/12/18 3600 57 15 230V~/4,48A 400V3~/26A 2200*3 122

SF54E30 0/20/30 5400 57 17 230V~/6,72A 400V3~/43,5A 2200*3 110

*1) Förhållanden: Avstånd till aggregat 5 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea: 200 m2.

*2) ∆t = temperaturhöjning på genomgående luft vid maximal värmeeffekt och högsta luftﬂöde.

*3) Aggregatet kan förlängas till max. 3900 mm (förlängning utan ﬂäktar).

Säkerhet

• Vidallainstallationeravelvärmda

produkter bör jordfelsbrytare 300 mA för

brandskydd användas.

• Säkerställ att området kring apparatens

insugs- och utblåsgaller hålls fritt från

material som kan hindra luftströmmen

genom apparaten!

• Apparatenharviddrifthetaytor!

• Apparatenfårejövertäckashelteller

delvis med textilier eller dylikt material, då

överhettning av apparaten kan medföra

brandfara!

• Dennaproduktärinteavseddatt

användas av barn eller personer med

nedsatt fysisk eller mental förmåga eller

brist på erfarenhet och kunskap, om

inte anvisningar angående produktens

användning har getts av person med

ansvar för deras säkerhet eller att denna

person övervakar handhavandet. Barn

skall hållas under uppsikt så att de inte

kan leka med produkten.

Tekniska data | Thermozone SF E

SF E

General instructions

Read these instructions carefully before

installation and use. Keep this manual for

future reference.

The guarantee is only valid if the

Thermozone units are used in the manner

intended by the manufacturer and in

accordance with the Frico installation and

maintenance instructions.

Application area

The SF air curtain unit is intended for

installation in revolving doors.

SF is installed to the side of the entrance.

Operation

Air is drawn in at the side of the unit and

blown out towards the entrance so that it

shields the door opening and minimizes heat

loss. To achieve the optimum curtain effect

the unit must extend the full height of the

door opening.

The grille for directing exhaust air is

adjustable and is normally angled towards the

curved doorway to achieve the best protection

against incoming cold air.

The airﬂow can be adjusted by use of the fan

speed selector.

The efﬁciency of the air curtain(s) depends

on the air temperature, pressure differences

across the doorway and any wind pressure.

NOTE! Negative pressure in the building

considerably reduces the efﬁciency of the air

curtain. The ventilation should therefore be

balanced!

Installation

The unit is installed as ﬂoor standing on

adjustable feet that make it possible to

compensate for possible irregularities in the

ﬂoor. The feet are bolted to the ﬂoor and

covered by a covering edge. SF is mounted

to the left of the door seen from inside the

building and should also be secured to the

door. SF has a curved design that integrates

neatly with the door. Extension is possible up

to 3900 mm (extension without fans).

Ensure that the service hatch is accessible

and can be fully opened.

See sketches p.2-3.

Electrical installation

Electrical connection may only be carried

out by an authorized electrician, and in

accordance with these instructions and the

applicable regulations.

1.The service hatch is opened by slackening

off the screws in the side of the unit.

2.The unit is connected via one of the cable

glands in the upper or lower side of the

unit.

Different combinations for controlling fan

speed and heat output are available. See

wiring diagram (p.5). Connections are made

using EKK, EKLK or corresponding type

cables. The cable glands used must meet the

protection class requirements. For units with

electrical heating, the power and control

voltage can be supplied separately. It must be

indicated in the distribution board that ”The

air curtains are supplied from more than one

connection”.

Type Output

[kW] Voltage

[V]

Minimum

area

[mm2]

All operations - 230V~ 1,5

SF18E09 9 400V3~ 2,5

(SF1-2200E12) 12 400V3~ 4

SF24E12 (or SF2-2200E12) 12 400V3~ 4

SF36E18 (or SF3-2200E18) 18 400V3~ 10

SF54E30 30 400V3~ 16

Start up

Note! When using for the ﬁrst time or when

starting up after a long period of disuse, a

small amount of smoke and a slight odour

may occur temporarily, which is completely

normal.

Basic setting fan speed

The fan speed is set using the speed control.

Note that the air ﬂow direction and speed

may need ﬁne adjustment depending on the

loading of the door.

Assembly and operating instructions

This manual suits for next models

Table of contents

Languages:

Other Frico Heater manuals

Frico

Frico Aquaztrip P Series User manual

Frico

Frico Infradark IND15 User manual

Frico

Frico SL/SLS-DC1 User manual

Frico

Frico Panther SE 06 User manual

Frico

Frico Thermocassette HP3N User manual

Frico

Frico Infratower IHA30BP User manual

Frico

Frico Thermoplus EC Series User manual

Frico

Frico AGS5000 User manual

Frico

Frico Panther SE06N User manual

Frico

Frico INFRAGLAS IHG12 User manual

Frico

Frico ELIR Service manual

Frico

Frico AGS5500 User manual

Frico

Frico PL2200C Series User manual

Frico

Frico 125-12B User manual

Frico

Frico ICW Series Parts list manual

Frico

Frico Elektra V Series User manual

Frico

Frico Elztrip EZ300 Series Service manual

Frico

Frico SWL Series User manual

Frico

Frico Thermowarm TWS Series User manual

Frico

Frico SWT Series User manual

Frico

Frico IH Series User manual

Frico

Frico Thermoplus User manual

Frico

Frico IR3000 User manual

Frico

Frico HPZ User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
