Franke F5LM1033 User manual

ZMI_001_2030068248_#SALL_#AQU_#V2.fm / 25.01.23

F5LM1033 F5LM1034

2030066466 2030066467

DE Montage- und Betriebsanleitung Einhebel-Standbatterie

EN Installation and operating instructions Single-lever pillar mixer

FR Notice de montage et de mise en service Mitigeur monolevier pour montage

ES Instrucciones de montaje y servicio Grifo de pie monomando

IT Istruzioni per il montaggio e l'uso Miscelatore a bordo lavabo mono

NL Montage- en bedrijfsinstructies Eengreeps wastafelmengkraan

PL Instrukcja montażu i obsługi Bateria pionowa jednouchwytowa

SV Monterings- och driftinstruktion Stående engreppsblandarenhet

CS Návod pro montáž a provoz Páková stojánková baterie

FI Asennus- ja käyttöohje Vipukäyttöinen pylväshana

RU Инструкция по монтажу ивводу в

эксплуатацию

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

- 2 -

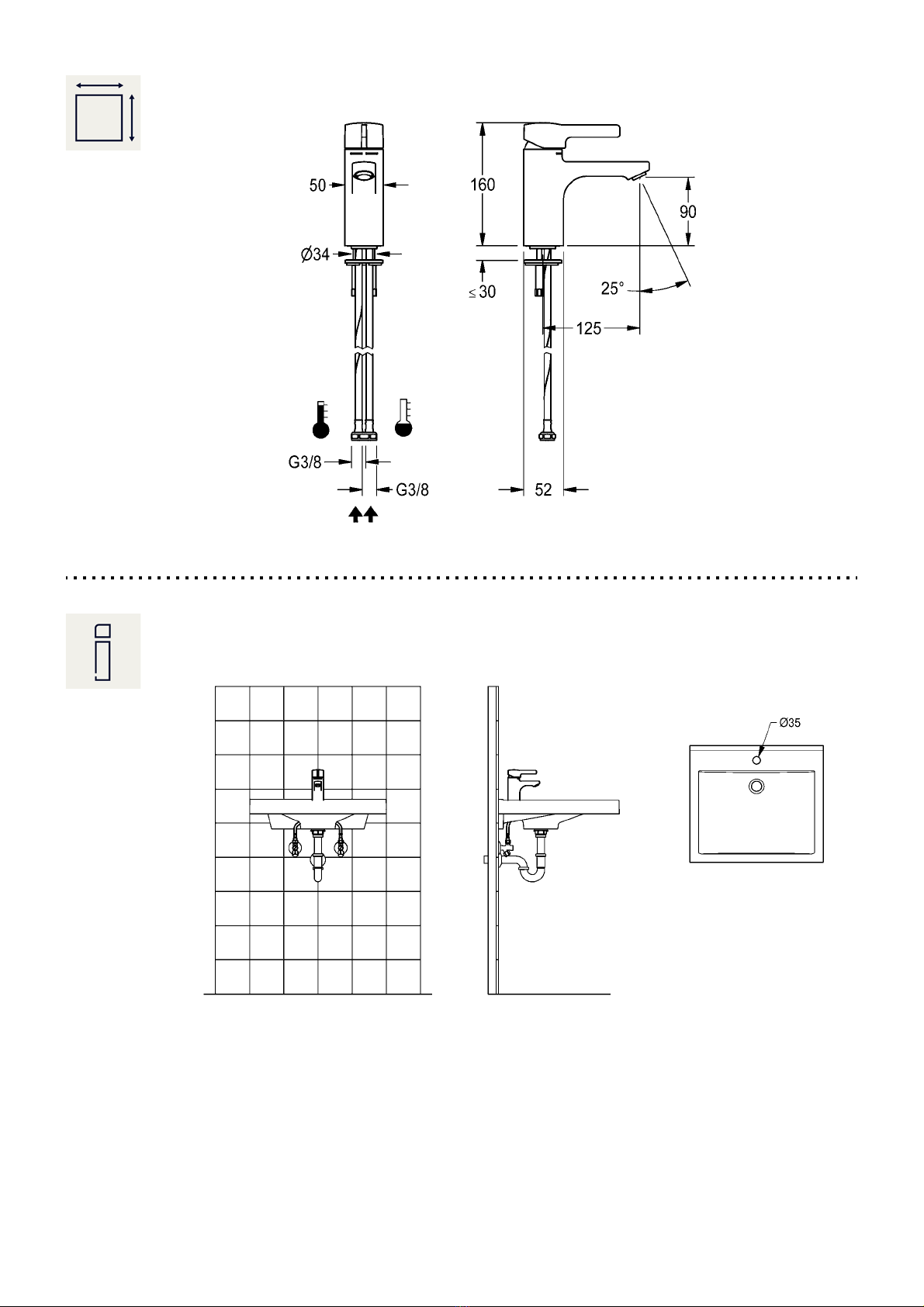

F5LM1033

- 3 -

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

F5LM1034

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

- 4 -

Installation and operating

instructions

Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► Before installing flush piping system!

► The fitting must be operated only with

original mesh filters!

► Set the temperature stop after assembly

has been completed.

► Vor Installation Rohrleitungen spülen!

► Armatur nur mit original Sieben betreiben!

► Nach erfolgter Montage den

Temperaturanschlag einstellen.

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar

► Volume flow at 3 bar flow pressure

5 l/min

► Volumenstrom bei 3 bar Fließdruck

5 l/min

Instrukcja montażu i obsługi

Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Przed instalacją przepłukać rury!

► Armatury należy używać wyłącznie z

oryginalnymi sitkami!

► Po przeprowadzeniu montażu ustawić

ograniczenie temperatury.

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Spola igenom rörledningarna före

installation!

► Använd armaturen endast med

originalsilar!

► Ställ in temperaturstoppet efter

installationen.

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar

► Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 5 l/min

► Volymström vid 3 bar hydrauliskt tryck

5 l/min

- 5 -

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

Notice de montage et de mise en

service

Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► Ne faire fonctionner la robinetterie qu'avec

les filtres d'origine !

► Régler la butée de température après le

montage.

► Provozovat armaturu jen s originálními

sítky!

► Po montáži nastavte teplotní limit.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

Données techniques Technické údaje

► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar

► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar

► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar

► Débit volumique pour 3 bars de pression

dynamique 5 l/min

► Průtok při průtočném tlaku 3 bar 5 l/min

Instrucciones de montaje y

servicio

Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► ¡La grifería debe hacerse funcionar

únicamente con los tamices originales!

► Tras finalizar el montaje, ajustar el tope de

temperatura.

► Käytä varusteet vain alkuperäisten sihtien!

► Kun asennus on tehty, säädä

lämpötilarajoitin.

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3 bar

► Tilavuusvirta 3 barin virtauspaineella

5 l/min

► Flujo volumétrico con 3 bares de presión

de flujo 5 l/min

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

- 6 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

► Utilizzare la rubinetteria esclusivamente

con i filtri originali!

► A montaggio avvenuto impostare il blocco

temperatura.

► Эксплуатировать арматуру только с

оригинальными фильтрами!

► После произведенного монтажа

настроить температурный упор.

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 3 bar

► Portata volumetrica a 3 bar di pressione

idraulica 5 l/min

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3 бар

► Объёмный расход при гидравлическом

напоре 3 бар 5 л/мин

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Voor installatie buisleidingen spoelen!

► Armatuur alleen met originele zeven

gebruiken!

► Na de montage de temperatuurbegrenzing

instellen.

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 3 bar

► Volumestroom bij 3 bar dynamische druk

5 l/min

- 7 -

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

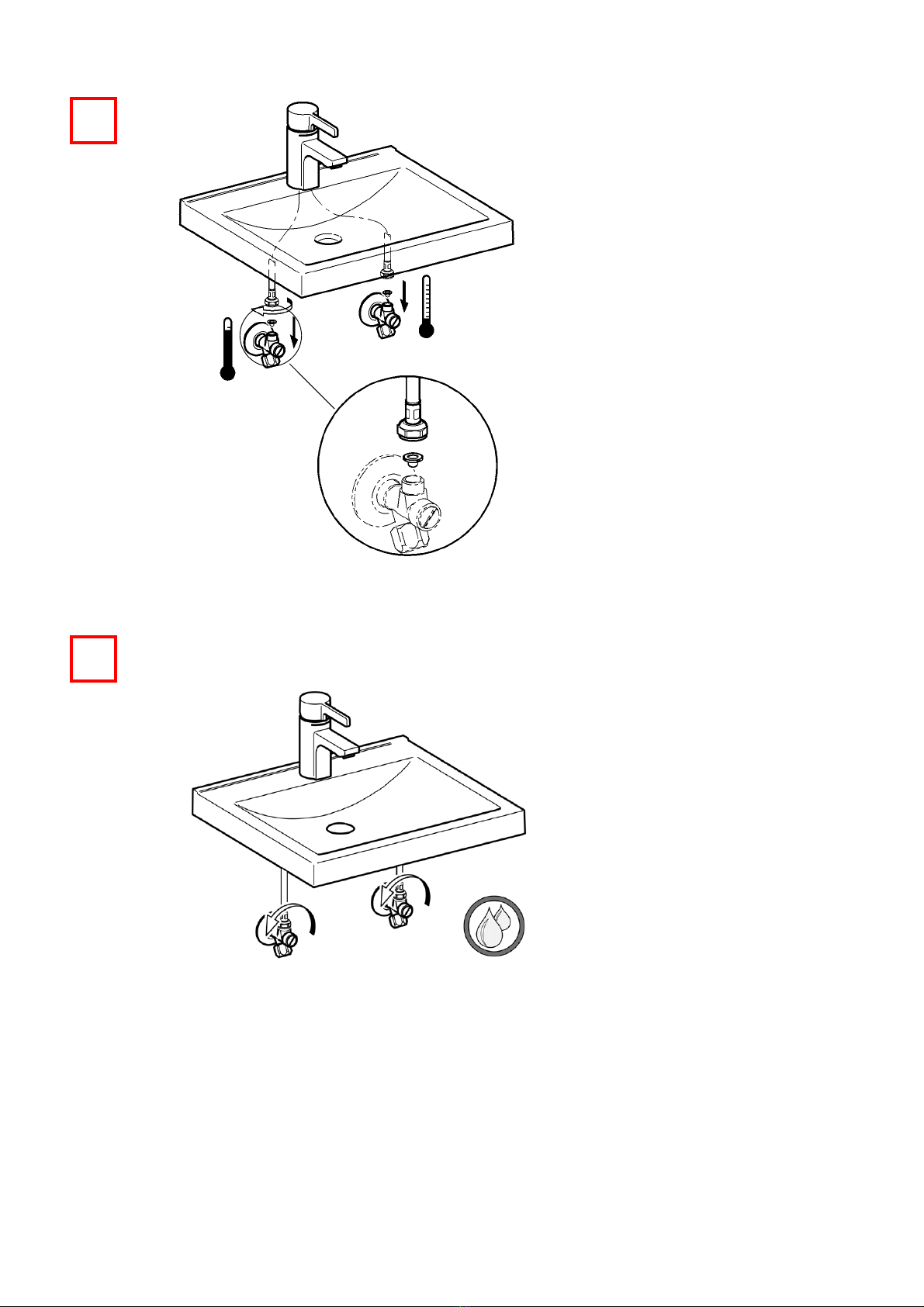

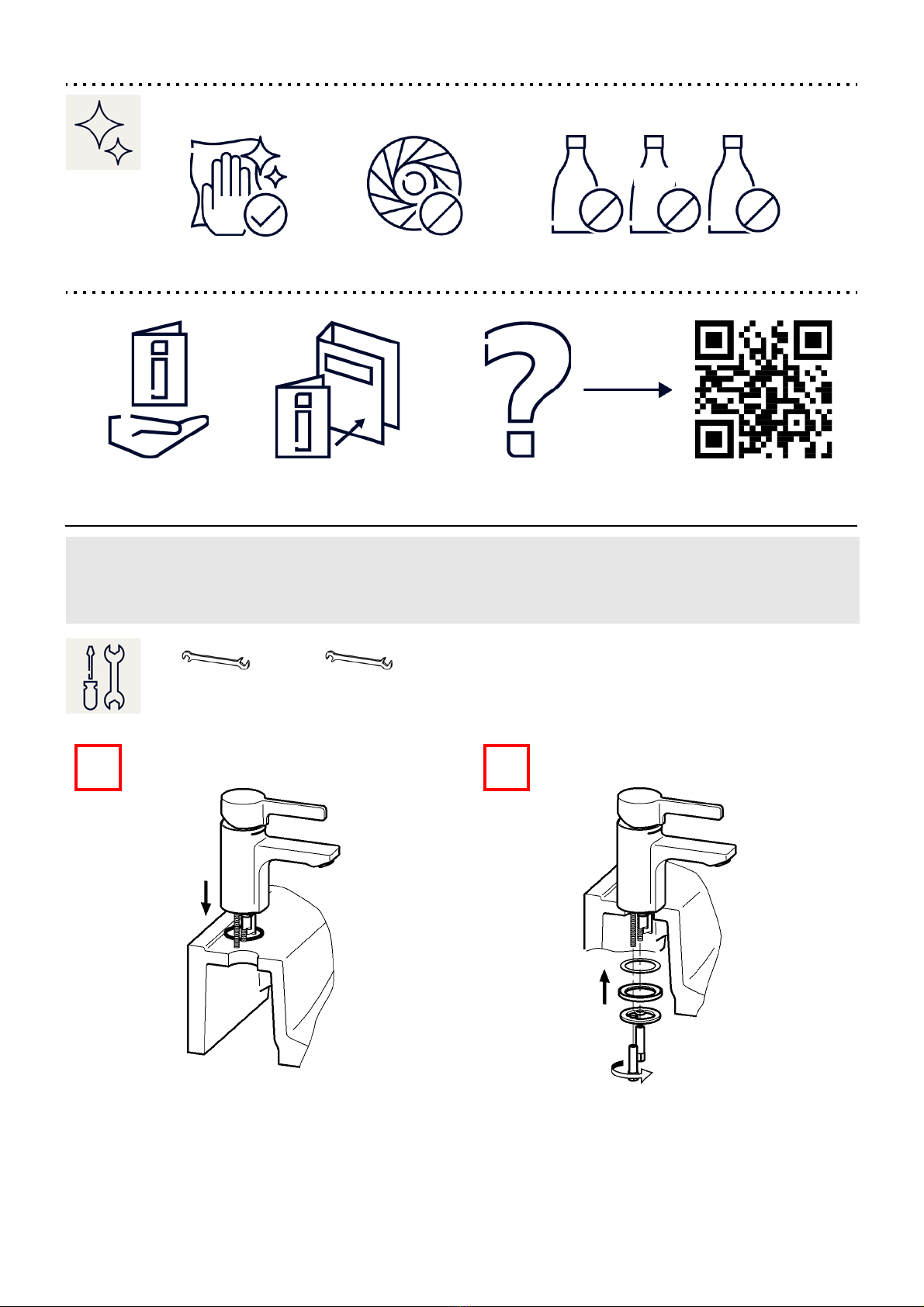

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

IHClCl

10 mm 19 mm

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

- 8 -

- 9 -

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

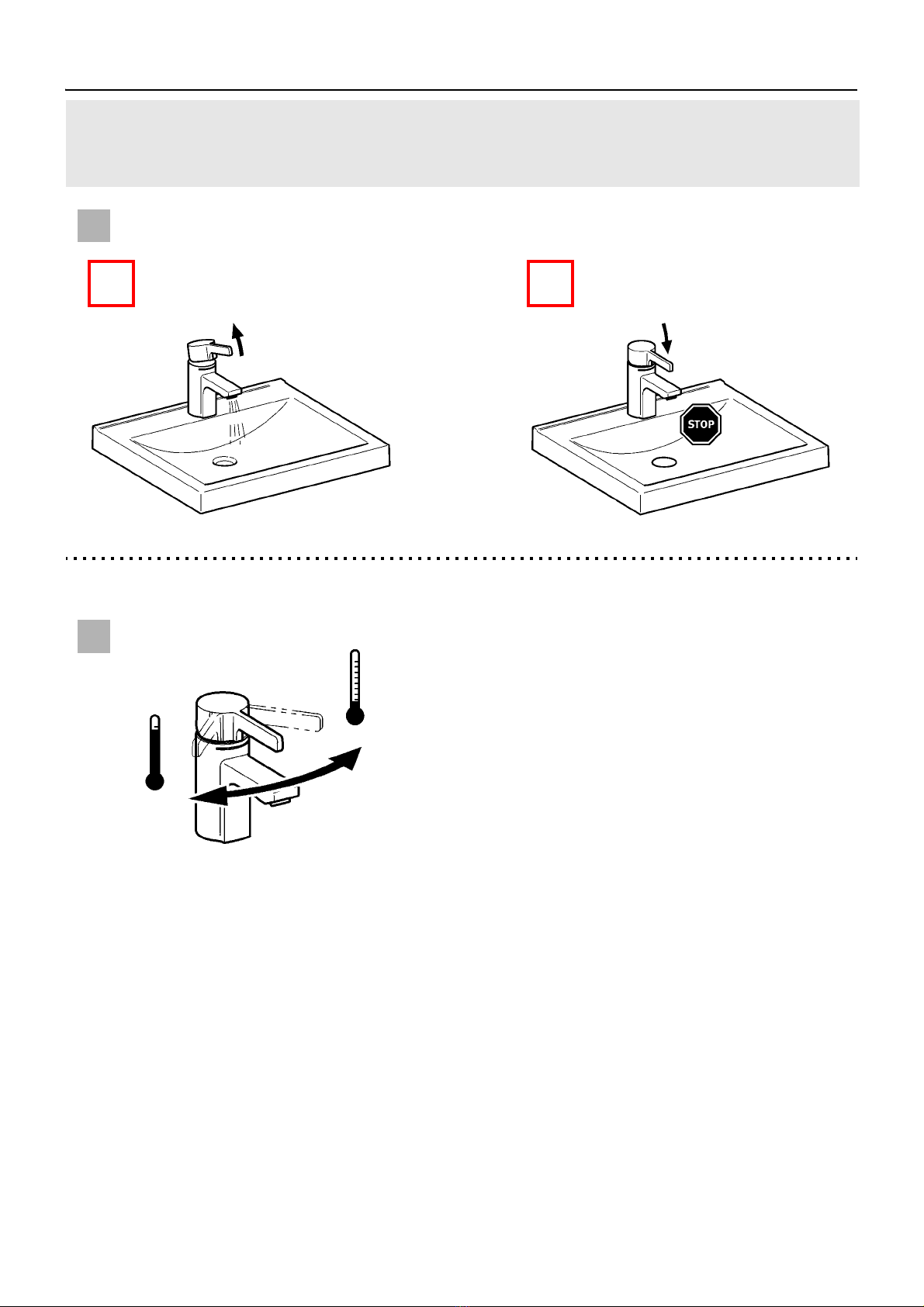

2. Funktion

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

ZMI_001_2030068248_#SALL_#AQU_#V2.fm

- 10 -

3. Temperaturanschlag einstellen

EN Setting the temperature stop NL Temperatuurbegrenzing

instellen

CS Nastavení teplotního limitu

FR Réglage de la butée de

température

PL Ustawienie ograniczenia

temperatury

FI Lämpötilarajoittimen säätäminen

ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора

IT Impostazione del blocco temperatura

36 mm

3 mm 2,5 mm

2.2

2.1

3 4
