Franke F5LM1004 User manual

EINHEBEL-WANDBATTERIE

F5LM1004 | 2030032950

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Konventionelle Armatur | MODELRANGE : F5 | LIFECYCLE : Neu

F5L-Mix Einhebelmischer DN 15 als Wandbatterie zur Aufputzmontage mit arretierbarem Schwenkauslauf, für Waschanlagen.

Mischkartusche mit Keramikscheibentechnik und thermostatischem Verbrühungsschutz, fest eingestellt auf 41 °C und

Sicherheitsabschaltung bei Kaltwasserausfall.

Mit Vorrichtung für die optionale Hygieneeinheit zur Durchführung einer automatischen Hygienespülung, programmgesteuerten

thermischen Desinfektion (zusätzliche Bypass-Magnetventilkartusche notwendig) und Speicherung von Statistikdaten.

Zum Anschluss an Warm- und Kaltwasser.

Verbrühungssicheres Safe-Touch-Gehäuse, Ganzmetallausführung, Messing poliert verchromt.

Laminarstrahlregler mit integriertem Durchflussmengenregler.

Mit verstellbaren und absperrbaren Anschlüssen mit Rückflussverhinderern und Sieben, vollständig abgedeckt durch

tiefenverstellbare Schraubrosetten.

Ausladung: 155 mm

Strahlwinkel: 20°

Schwenkbereich: 110°

Mindestfließdruck: 1,0 bar

Volumenstrom: 6,0 l/min bei 3 bar Fließdruck

TECHNISCHE DATEN

Bruttogewicht 4,30 kg

Nettogewicht 4,10 kg

Drucklos nein

Funktionsprinzip manuell

Nennweite DN 15

Material Gehäuse Messing

Art der Mischung mit Thermostat / MIscher

Oberflächenbehandlung

Gehäuse

verchromt

Art der Wascharmatur Wandarmatur

Voreinstellung Hygienespülung vorbereitet

Material Armatur Messing

Mindestfließdruck 1.00 bar

Sicherheitsabschaltung nein

Schallschutz nein

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-25

Ausladung Des Auslaufs 155,00 mm

Oberflächenbehandlung verchromt

Thermische Desinfektion vorbereitet für automatische thermische

Desinfektion

Art der Montage Wandmontage

Volumenstrom bei 3 Bar 0,10 l/s

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-25

EINHEBEL-WANDBATTERIE

F5LM1004 | 2030032950

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Konventionelle Armatur | MODELRANGE : F5 | LIFECYCLE : Neu

ZUBEHÖR

HYGIENEEINHEIT

2030039446

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-25

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm / 21.07.17

F5LM1004 F5LM1005 F5LM1006

2030032950 2030032951 2030032953

7612982234255 7612982234262 7612982234286

DE Montage- und Betriebsanleitung Einhebel-Wandbatterie

EN Installation and operating instructions Single-lever wall mixer

FR Notice de montage et de mise en service Mitigeur monolevier pour montag

ES Instrucciones de montaje y servicio Grifo mural monomando

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies Eengreeps wandkraan

PL Instrukcja montażu i obsługi Bateria jednouchwytowa

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

- 2 -

F5LM1004 40 155

F5LM1005 100 215

F5LM1006 160 275

- 3 -

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

Installation and operating

instructions



Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen spülen!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow at 3 bar flow pressure 

6 l/min

►Volumenstrom bei 3 bar Fließdruck 

6 l/min

►Calculation flow rate 4.2 l/min 4.2 l/min ►Berechnungsdurchfluss

4,2 l/min 4,2 l/min

►Thermostatic scald protection according to

DIN EN 1111, fixed setting of 41°C.

►Thermostatischer Verbrühungsschutz laut

DIN EN 1111, fest eingestellt auf 41°C.

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 6 l/min

►Volymström vid 3 bar hydrauliskt tryck 

6 l/min

►Obliczeniowa wielkość przepływu

4,2 l/min 4,2 l/min

►Nominellt flöde 4,2 l/min 4,2 l/min

►Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z normą

DIN EN 1111, ustawione na 41°C.

►Termostatstyrt skållningsskydd enligt

DIN EN 1111, fast inställt på 41°C.

Notice de montage et de mise en

service



Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique pour 3 bars de pression

dynamique 6 l/min

►Průtok při průtočném tlaku 3 bar 6 l/min

►Débit théorique 4,2 l/min 4,2 l/min ►Výpočtový průtok 4,2 l/min 4,2 l/min

►Protection thermostatique contre les

échaudures selon DIN EN 1111 préréglée

sur 41 ºC.

►Termostatická ochrana proti opaření podle

normy DIN EN 1111 nastavena pevněna

41 °C.

- 5 -

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

Instrucciones de montaje y

servicio



Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Tilavuusvirta 3 barin virtauspaineella 

6 l/min

►Arvioitu läpivirtaus 4,2 l/min 4,2 l/min

►DIN EN 1111: n mukainen termostaattipa-

lovammasuoja, kiinteä asetusarvo 41 °C.

►Flujo volumétrico con 3 bares de presión

de flujo 6 l/min

►Circulación de calculación

4,2 l/min 4,2 l/min

►Protección termostática frente a

escaldaduras según DIN EN 1111,

ajustada fija a 41°C.

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica a 3 bar di pressione id-

raulica 6 l/min

►Portata di progetto 4,2 l/min 4,2 l/min

►Protezione antiscottatura termostatica

secondo DIN EN 1111, impostata in

maniera fissa a 41°C.

► Максимальное рабочее давление 10 бар

► Рекомендуемый гидравлический напор

3 бар

►Объёмныйрасход при гидравлическом

напоре 3 бар 6 л/мин

►Расчетныйрасход

4,2 л/мин 4,2 л/мин

► Термостатическая защита от

ошпаривания имеет фиксированную

настройку 41 °C согласно DIN EN 1111.

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

- 6 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom bij 3 bar dynamische druk

6 l/min

►Berekeningsdebiet 4,2 l/min 4,2 l/min

►Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111,

standaard ingesteld op 41 °C.

www.franke.com

- 7 -

ZMI_001_2030032950-F5LM1004_#SALL_#AQU_#V1.fm

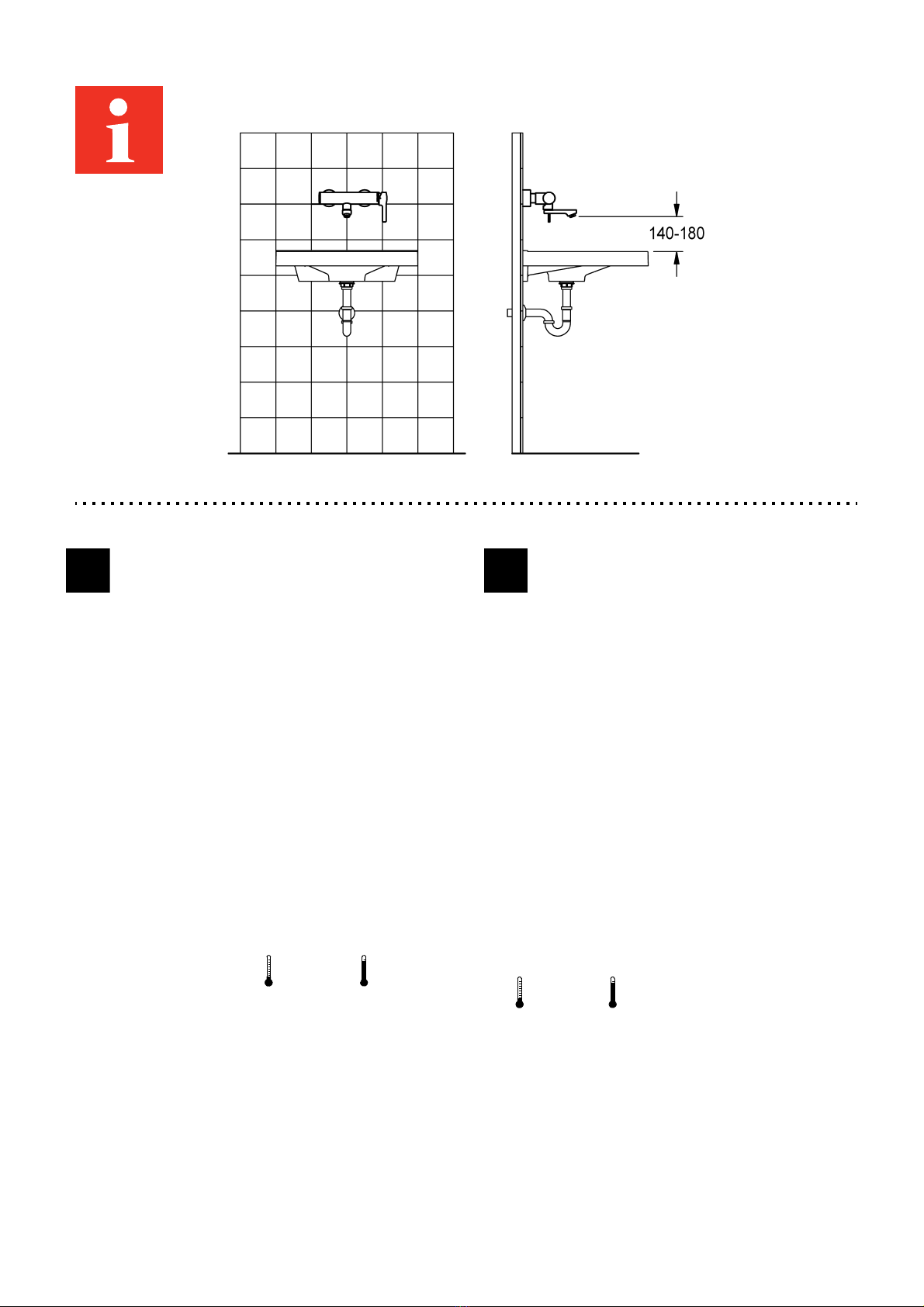

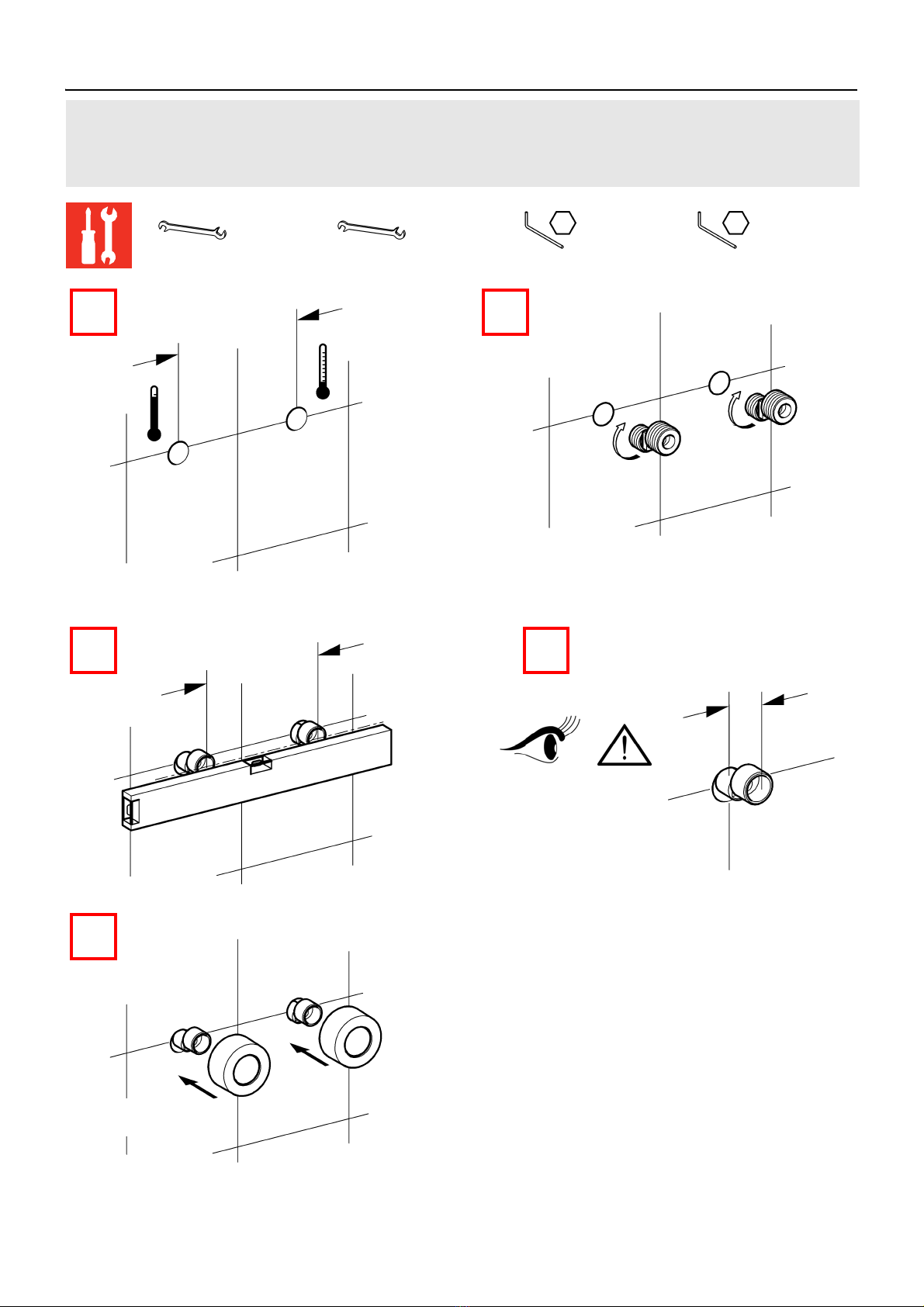

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio AR

132 - 168

30 mm

1 2

2,5 mm 3 mm

17 mm

3 4

150 34 - 40

This manual suits for next models

Table of contents

Other Franke Kitchen & Bath Fixture manuals

Franke

Franke AQUA130 User manual

Franke

Franke F5 Series User manual

Franke

Franke LP20 User manual

Franke

Franke RODX612E User manual

Franke

Franke F3EV1026 User manual

Franke

Franke F5S-Therm F5ST2009 User manual

Franke

Franke F5ST2006 User manual

Franke

Franke F5S-Therm F5ST1004 User manual

Franke

Franke AQUA 102 User manual

Franke

Franke F3 Series User manual

Franke

Franke F4LT1009 User manual

Franke

Franke 7612982187698 User manual

Franke

Franke F3E 2030036177 User manual

Franke

Franke MARIS MRG 610-37 User manual

Franke

Franke AQUAJET-Comfort SHAC0011 User manual

Franke

Franke F5LT1016 User manual

Franke

Franke F3 Series User manual

Franke

Franke AQUA 557 User manual

Franke

Franke Centinox Swivel Manual

Franke

Franke HHF49G Operating instructions

Franke

Franke F5 Series User manual

Franke

Franke AQFU0005 User manual

Franke

Franke KBK 110-50 User manual

Franke

Franke AQSX100 User manual

Popular Kitchen & Bath Fixture manuals by other brands

Grohe

Grohe BRIDGEFORD 33 870 manual

Hans Grohe

Hans Grohe Zenio Metro 31811000 manual

Gröne

Gröne Zedra 32 555 manual

Transform

Transform QL045 owner's manual

Sanela

Sanela SLU 09PTB Instructions for use

Glacier bay

Glacier bay FP4A0052BNV Installation and care guide

Lefroy Brooks

Lefroy Brooks C1-1400 Installation, operating, & maintenance instructions

Grohe

Grohe Rapido E installation manual

Danze

Danze D302455 quick start guide

Waterworks

Waterworks CEKM30 Installation guidelines

Helvex

Helvex Omega TV-298 installation guide

Tribata.

Tribata. GEORGIAN G5393 manual

Alpha Bidet

Alpha Bidet Alpha One user manual

InSinkErator

InSinkErator H/HC3300 Installation, care & use

Clou

Clou Xo type 1 installation instructions

Kohler

Kohler Contra 26448T-4 installation instructions

Grohe

Grohe Bridgeford 20 158 manual

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Instructions for use and assembly instructions
