Инструкция
Focal Integration IFP 207
Перейти в карточку товара
8 800 775 98 98
Thank you for choosing Focal and for sharing our passion for the “Spirit of Sound”. Designed using the latest technology, these
speakers integrate Focal’s perfectionist believes, developing products with high power handling, and unrivalled sound quality.
To obtain the best results from this product, we recommend that you follow carefully all the information contained in this user’s
manual. If not correctly followed, any fault observed may not be covered by the guarantee.
Warning
Continuous listening at high sound level (above 110dB) can durably damage your hearing.
Listening above 130dB can damage your hearing permanently.
The Focal guarantee only applies if the enclosed guarantee card
is returned to us within 10 days of purchase.
Important recommendations
Before attempting any installation work, it is very important to check how much space is available
to fit the speakers into the vehicle.
Key points:
•Ensurethespeakeriscleanfromdebrisandmetallicparticlesthatmaybeattached(especiallyafterdrilling).•Cleanbeforemountingthespeakers.Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product..
INTEGRATION IFP 207
User manual English version
Focal-JMlab®- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com
Tél. (+33) 04 77 43 57 00 - Fax. (+33) 04 77 43 57 04
Français page 6

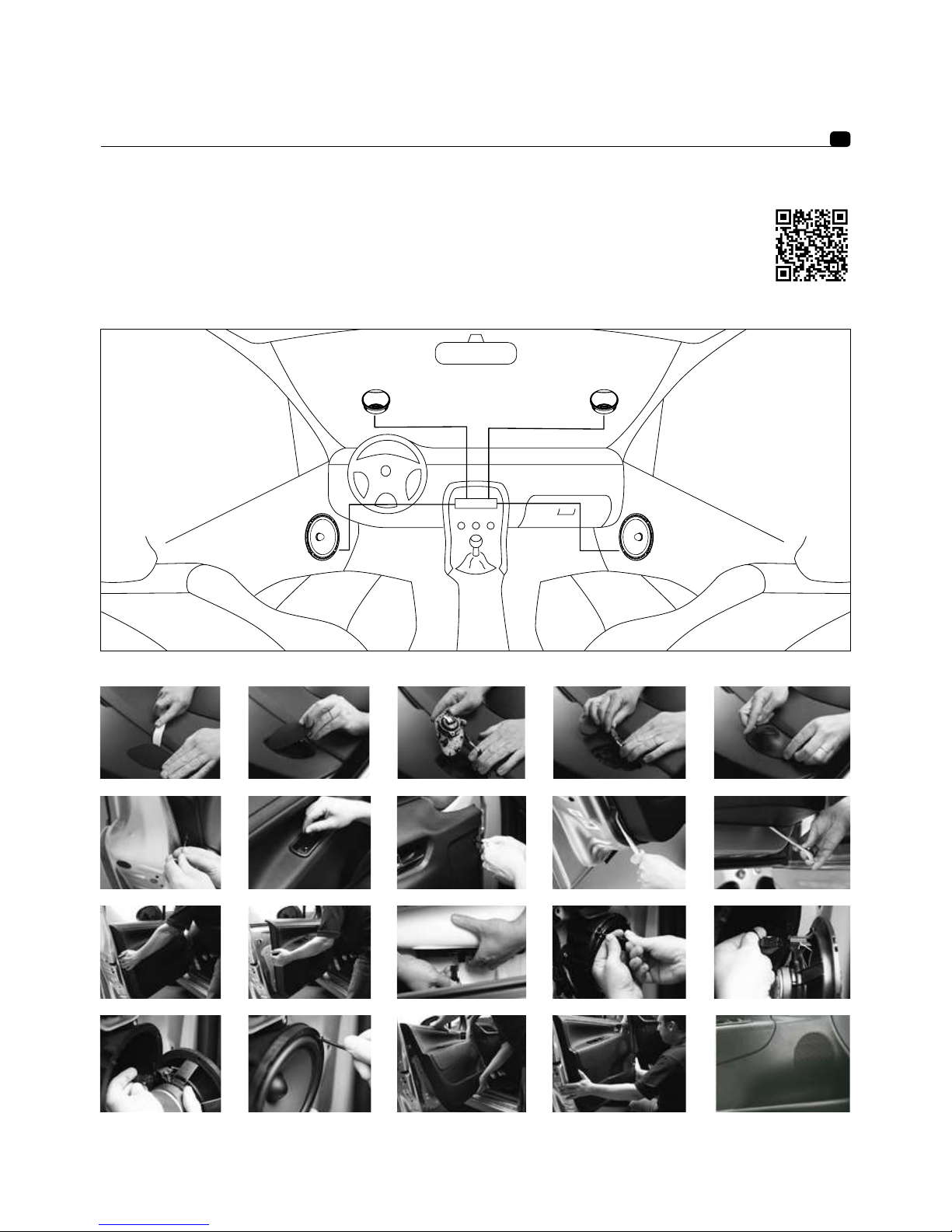

IFP 207 installation
Installation 100% dedicated to Peugeot 207 in less than an hour (Peugeot®is a trademark of PSA®).
Watch the demonstration video: www.focal.com/en/ifp207-video-install
INTEGRATION IFP 207
User manual 2
INTEGRATION IFP 207
User manual 3
There are some guidelines to follow when installing the IFP 207 kit in the Peugeot 307 and 308 cars (3/5 doors version and
SW CC).
The steps of tweeter dismantling and door trims are the same as with a Peugeot 207... (3 Torx screws, staples at the bottom of
the door, disconnection of the supply beam of the window lifter...).
IFP 207 installation in the Peugeot 307
Use the supplied tool to remove the handle.
Place the speaker in the door trim.
Remove the spikes that block the speaker positioning.
Fix the Focal speaker (use the original screws).
An acoustic insulation is needed to cancel the vibrations caused
by the speaker fixing on the trim (ref. B.A.M.).
IFP 207 installation in the Peugeot 308
Use the supplied tool to remove the handle.
Use the same tool to dismantle the bar and the window lifter
command.
Leave the original foam seal on the trim.
Cutting-out of rivets with a Ø 5,5/6mm metal drill.
Remove the spikes that block the speaker positioning.
For easier fitting: cut the lugs inside the speaker location.
Focal speaker riveting (aluminum 4x16mm rivet).
INTEGRATION IFP 207
User manual 4
INTEGRATION IFP 207
User manual 5
Important :NousavonsconçuetdéveloppélekitIFP207avecuneconnectiqued'originePEUGEOTFrance.Cestandardreprésente90% des véhicules mais toutefois il se peut que dans certains pays étrangers, le choix des importateurs soit différents et que le standard
PSA de notre kit ne convienne pas avec la connectique du véhicule.
Dans ce cas, vous serez dans l'obligation de raccorder les hauts-parleurs à l'aide de cosses traditionnelles.
Conditions of guarantee
All Focal loudspeakers are covered by guarantee drawn up by the official Focal distributor in your country. Your distributor can provide
alldetailsconcerningtheconditionsofguarantee.Guaranteecoverextendsatleasttothatgrantedbythelegalguaranteeinforceinthe country where the original purchase invoice was issued.
Nous vous remercions d’avoir choisi les kits Intégration Séparés et de partager avec nous notre philosophie "the Spirit of Sound".
Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs
pour l’obtention d’un son puissant et de très haute qualité.
Afin d’exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour
pouvoir vous y référer ultérieurement.
Tout problème dû au non-respect des règles d’utilisation peut entraîner l’invalidation de la garantie.
Avertissement
L’écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l’audition. Des
écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.
Pour validation de la garantie Focal,
merci de nous retourner la garantie jointe dans les 10 jours.
Recommandations importantes
Avant tout, vérifiez l’espace disponible pour l’encastrement des haut-parleurs (se reporter aux plans sur l’emballage) puis procédez aux
découpes. Dans le cas d’un montage en emplacement d’origine, vérifiez qu’il y ait un espace suffisant entre le haut-parleur et la grille
de protection.
•Tenirleshaut-parleursàl’écartdescopeauxmétalliquesetdespoussières.•Procédezàunnettoyagesoigneuxavantdemonterleshaut-parleurs.Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
INTÉGRATION IFP 207
Manuel d'utilisation
Focal-JMlab®- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com
Tel. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04
Version Française
INTÉGRATION IFP 207
Manuel d'utilisation 7
Installation IFP 207
Installation 100 % dédiée à la Peugeot 207 en moins d'une heure (Peugeot®est une marque de PSA®)
La preuve en vidéo : www.focal.com/fr/ifp207-video-install
INTÉGRATION IFP 207
Manuel d'utilisation 8
Quelques précautions à prendre pour le respect de la compatibilité du kit IFP207 dans une PEUGEOT 307 et 308 (version 3/5
portes et SW CC).
Les étapes de démontage des tweeters et des garnitures de portières sont les mêmes que pour une PEUGEOT 207….(3 vis torx,
agrafes en bas de portière, déconnexion du faisceau d’alimentation du lève vitres ….).
Installation IFP 207 dans une peugeot 307
Utiliser l'outil fournit pour le démontage de la poignée.
Monter le haut-parleur dans la garniture de portière.
Couper les détrompeurs qui gênent le positionnement.
Monter le haut-parleur Focal (utilisation des vis d'origine).
Une isolation acoustique est nécessaire afin de supprimer les
vibrations dûent à la fixation du haut-parleur sur la garniture (ref.
B.A.M).
INTÉGRATION IFP 207
Manuel d'utilisation 9
Installation IFP 207 dans une peugeot 308
Utiliser l'outil fournit pour le démontage de la poignée.
Utiliser ce même outil pour le démontage de la barre et la
commande lève vitres.
Laisser le joint mousse monté d'origine sur la garniture.
Opérationdedérivetageàl’aided’unforêtmétalØ5,5/6mm.Couper les détrompeurs qui gênent le positionnement.
Pour faciliter l’encastrement : couper les pattes à l’intérieur du logement du haut
parleur.
Procéderaurerivetageduhaut-parleurFOCAL(rivet aluminium 4x16mm).
