Dziękujemy Państwu za zakup kurtyny

powietrznej ELIS.

Niniejsza instrukcja obsługi została wydana

przez firmę FLOWAIR GŁOGOWSKI I

BRZEZIŃSKI SP.J. Producent zastrzega sobie

prawo do wprowadzenia poprawek i zmian w

instrukcji obsługi w dowolnym czasie i bez

powiadomienia, a także zmian w urządzeniu nie

wpływających na jego działanie.

Instrukcja ta jest integralną częścią urządzenia i

powinna znajdować się w jego pobliżu. Aby

zapewnić prawidłową obsługę urządzenia

należy dokładnie zapoznać się z niniejszą

instrukcją i zachować ją na przyszłość.

Thank you for purchasing the ELiS C air

curtain.

This operation manual has been issued by

FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J.

company. The manufacturer reserves the right

to make revisions and changes in the

operation manual at any time and without

notice, and also tomake changes in the device

that do not influence its operation.

This manual is an integral part of the device

and it must be delivered to the user together

with the device. In order to ensure correct

operation of the equipment, get thoroughly

acquainted with this manual and keep it for the

future.

Настоящее руководство пользователя

издано фирмой FLOWAIR GŁOGOWSKI I

BRZEZIŃSKI SP.J. Производитель

оставляет за собой право вносить

поправки и изменения в техническую

документацию в любое время и без

уведомления, а также вносить изменения,

касающиеся устройств, не влияющие на

их функционирование

Это руководство является неотъемлемой

и существенной частью устройства и

должно находиться поблизости от него.

Для обеспечения правильного

обслуживания устройства необходимо

внимательно ознакомиться с настоящим

руководством и хранить его в надежном

месте.

1.INFORMACJE OGÓLNE

1.GENERAL INFORMATION

1.ОБЩАЯ ИНФОРМАЦИЯ

Do grupy kurtyn ELiS C należą :

ELiS C-W-100 –kurtyna z wodnym

wymiennikiem ciepła,

ELiS C-W-150 –kurtyna z wodnym

wymiennikiem ciepła,

ELiS C-W-200 –kurtyna z wodnym

wymiennikiem ciepła,

ELiS C-E-100 –kurtyna z grzałkami

elektrycznymi,

ELiS C-E-150 –kurtyna z grzałkami

elektrycznymi,

ELiS C-E-200 –kurtyna z grzałkami

elektrycznymi,

ELiS C-W/E (100|150|200) –kurtyny w

standardzie wyposażone w 3-biegowy

wentylator oraz wspornik montażowy.

The ELiS C device group includes the

following models:

ELiS C-W-100 –curtain with water heat

exchanger,

ELiS C-W-150 –curtain with water heat

exchanger,

ELiS C-W-200 –curtain with water heat

exchanger,

ELiS C-E-100 –curtain with electrical heat

exchanger,

ELiS C-E-150 –curtain with electrical heat

exchanger,,

ELiS C-E-200 –curtain with electrical heat

exchanger,

ELiS C-W/E (100|150|200) –air curtains in

standard version with 3-gear fan and

mounting bracket.

Модельный ряд ELIS включает в себя

следующие устройства:

ELiS C-W-100 –завеса с водяным

обогревом,

ELiS C-W-150 –завеса с водяным

обогревом,

ELiS C-W-200 –завеса с водяным

обогревом,

ELiS C-E-100 –завеса с электрическим

обогревом,

ELiS C-E-150 –завеса с электрическим

обогревом,

ELiS C-E-200 –завеса с электрическим

обогревом,

ELiS C-W/E (100|150|200) –завесы

оснащены встандартном исполнении 3-

скоростным вентилятором имонтажной

консолью.

2. ZASTOSOWANIE

2. APPLICATION

2. ПРИМЕНЕНИЕ

Kurtyny powietrzne ELIS C służą do

zabezpieczania pomieszczeń przed stratami oraz

niekontrolowanymi zyskami ciepła. Montując je

nad otworami drzwiowymi zabezpieczają

pomieszczenia w okresie zimowym przed

napływem zimnego powietrza z zewnątrz lub w

okresie letnim przed dostawaniem się ciepłego

powietrza do chłodzonego pomieszczenia.

Urządzenia mogą być instalowane i

eksploatowane wyłącznie w warunkach do jakich

zostały przystosowane. Kurtyny przeznaczone są

do pracy wewnątrz pomieszczeń o maksymalnym

zapyleniu powietrza 0,3 g/m3. Urządzenia

posiadają elementy wykonane z aluminium,

tworzywa sztucznego, miedzi oraz stali cynkowej

i nie mogą być stosowane w środowisku

mogącym powodować ich korozję.

Air Curtain ELiS C is to be installed over the

door opening, it provides dynamic barrier

against external factors.

The devices are designed for indoor use

where maximum air dustiness does not

exceed 0,3 g/m3. Units are built using copper,

aluminum and galvanized steel. It is

prohibited to install units in the areas where

environment inside can cause corosion.

Завесы ELiS предназначены для

создания воздушного барьера.

Устройства могут устанавливаться и

эксплуатироваться исключительно в

условиях, для которых они

предназначены. Завесы предназначены

для работы внутри помещений с

максимальной запыленностью 0,3 г/м3.

Уборудование оснащено элементами из

алюминия, пластика, меди, оцинкованной

стали – не допускается для применения

их в среде, которая вызывает коррозию

www.flowair.com | 3

3. DANE TECHNICZNE 3. TECHNICAL DATA 3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

C-W-100 C-W-150 C-W-200

Bieg | Step | Скорость 1 2 3 1 2 3 1 2 3

Max. Strumień przepływu [m3/h] | Max airflow

[m3/h]| Производительность [м3/ч] 1050 1250 1400 1600 1850 2100 2300 2600 3000

Moc grzewcza [kW]* | Heating Capacity [kW]* |

мощность нагрева [кВт]* 14,9 22,8 32,5

Przyrost temp. [oC] | Temp. rise [oC] | Рост

температуры [oC] 31 32 32

Zasilanie [V/Hz] | Power supply [V/Hz]

| Питание [В/Гц] 230/50 230/50 230/50

Max. pobór prądu [A] | Max current consumption

[A] | Потребление тока [A]0,65 0,95 1,2

Mak. pobór mocy [W] | Max power consumption

[W] | Потребление мощности [Вт]140 210 260

IP/Klasa izolacji | IP/ Insulation class | IP /

Класс защиты 21 /F 21 /F 21 /F

Max. poziom ciśnienia akustycznego [dB(A)]** |

Max acoustic pressure level [dB(A)]** | Макс.

уровень акустического давления [дБ(A)]** 44,5 46,5 48,5 46,5 48,5 50,5 48,5 50,5 52,5

Max. temp. wody grzewczej [oC] |

Max heating water temperature [oC]

Макс. темп. теплоносителя [oC] 90 90 90

Max. ciśnienie robocze [MPa]|

Max operating pressure [MPa]

Макс. рабочее давление [MPa]1,2 1,2 1,2

Przyłącze gwint wewnętrzny |

Internal thread connection | Патрубки ¾” ¾” ¾”

Zasięg [m] | Range [m]

| Длина потока воздуха [м] 3 3 3

Max temp. pracy [oC] |

Max working temperature [oC] |

Макс. рабочая температура [oC] 60 60 60

Masa urządzenia [kg] |

Device mass [kg] | Вес аппарата [кг] 19 27,5 35,1

* Temperature increase at inlet air10oCand heating agent temperature 90/70oC/Przyrost dla temp. powietrza na wlocie 10oCItemp. czynnika 90/70oC

* рост указан для работы при температуре на входе в аппарат 10ºC для параметров теплоносителя 90/70ºC

** Poziom ciśnienia akustycznego podano dla pomieszczenia ośredniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 3 m od urządzenia

** Acoustic pressure level has been measured 3 m from the unit in a 500 m3 space with a medium sound absorption coefficie

** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500м3, на расстоянии 3м от аппарата.

4 | www.flowair.com

3. DANE TECHNICZNE3. TECHNICAL DATA

C-E-100 C-E-150 C-E-200

Bieg | Step | Скорость 1 2 3 1 2 3 1 2 3

Max. Strumień przepływu [m3/h] | Max airflow

[m3/h] Производительность [м3/ч] 900 1100 1300 1450 1650 1950 2100 2300 2700

Max. pobór mocy [kW] |

Max power consumption [kW]

| Потребление тока [Вт] 6,5 10 13

Przyrost temp. [oC] | Temp. rise [oC] | Рост

температуры [oC] 15 15 15

Zasilanie [V/Hz] | Power supply [V/Hz]

| Питание [В/Гц] 3x400/50

1x230/50 3x400/50 3x400/50

Max. pobór prądu [A] | Max current consumption

[A] | Потребление тока [A] 9,4 (3x400)

28 (1x230) 14,5 18,7

IP/Klasa izolacji | IP/ Insulation class

| IP / Класс защиты 21 /F 21 /F 21 /F

Max. poziom ciśnienia akustycznego [dB(A)]** |

Max acoustic pressure level [dB(A)]**

Макс. уровень акустического давления

[дБ(A)]**

44,5 46,5 48,5 46,5 48,5 50,5 48,5 50,5 52,5

Zasięg [m] |Range [m] || Длина потока

воздуха [м] 3 3 3

Max temp. pracy [oC] |

Max working temperature [oC]

Макс. рабочая температура [oC] 60 60 60

Masa urządzenia [kg] |

Device mass [kg]

Вес аппарата [кг]

14,5 19,9 25,1

* Temperature increase at inlet air10oC/Przyrost dla temp. powietrza na wlocie 10oC/ Рост температуры воздуха на входе в аппарат 10°C.

**Poziom ciśnienia akustycznego podano dla pomieszczenia ośredniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 3 m od urządzenia

**Acoustic pressure level has been measured 3 m from the unit in a 500 m3 space with a medium sound absorption coefficient

3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

www.flowair.com | 5

4. TABELA MOCY GRZEWCZYCH 4. HEATING CAPACITY 4. ТАБЛИЦА ТЕПЛОВОЙ МОЩНОСТИ

ELiS C-W-100

Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2

°C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C

Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C

V1 = 1050 m3/h

0 14,2 625 15,4 40,0 12,2 537 12,0 34,5 10,3 449 9,0 29,0 8,3 361 6,4 23,5

5 13,3 587 13,7 42,5 11,3 498 10,5 37,0 9,4 410 7,7 31,5 7,4 322 5,2 26,0

10 12,4 547 12,1 45,0 10,4 458 9,1 39,5 8,5 370 6,4 33,5 6,5 282 4,1 28,0

15 11,5 507 10,5 47,0 9,5 418 7,7 41,5 7,5 330 5,2 36,0 5,5 241 3,1 30,5

20 10,6 467 9,1 49,5 8,6 378 6,4 44,0 6,6 289 4,1 38,5 4,6 199 2,2 32,5

V2=1250 m3/h

0 15,8 698 18,8 37,5 13,6 599 14,7 32,5 11,5 501 11,0 27,0 9,3 403 7,8 22,0

5 14,8 655 16,7 40,0 12,7 556 12,8 35,0 10,5 457 9,3 29,5 8,2 359 6,3 24,5

10 13,8 611 14,7 42,5 11,6 512 11,0 37,5 9,4 413 7,8 32,0 7,2 314 5,0 27,0

15 12,8 566 12,9 45,0 10,6 467 9,4 40,0 8,4 368 6,3 35,0 6,2 269 3,8 29,5

20 11,8 522 11,1 47,5 9,6 422 7,8 42,5 7,4 323 5,0 37,5 5,1 222 2,7 32,0

V3 = 1400 m3/h

0 17,0 749 21,3 36,0 14,6 643 16,7 31,0 12,3 538 12,5 26,0 9,9 432 8,8 21,0

5 15,9 703 19,0 38,5 13,6 596 14,5 33,5 11,2 491 10,6 28,5 8,8 385 7,1 23,5

10 14,9 655 16,7 41,0 12,5 549 12,5 36,5 10,1 443 8,8 31,5 7,7 337 5,6 26,5

15 13,8 608 14,6 44,0 11,4 501 10,6 39,0 9,0 395 7,2 34,0 6,6 288 4,3 29,0

20 12,7 560 12,6 46,5 10,3 453 8,9 41,5 7,9 346 5,7 36,5 5,5 238 3,1 31,5

ELiS C-W-150

Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2

°C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C

Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C

V1 = 1600 m3/h

0 21,9 968 16,6 40,5 18,9 832 13,0 35,0 15,9 696 9,7 29,5 12,9 561 6,9 24,0

5 20,6 908 14,8 43,0 17,6 772 11,3 37,5 14,5 636 8,3 32,0 11,5 500 5,6 26,0

10 19,2 847 13,0 45,5 16,2 710 9,8 40,0 13,1 574 6,9 34,0 10,0 438 4,4 28,5

15 17,8 786 11,4 47,5 14,8 649 8,3 42,0 11,7 512 5,6 36,5 8,6 375 3,4 31,0

20 16,4 724 9,8 50,0 13,4 587 6,9 44,5 10,3 449 4,5 39,0 7,1 311 2,4 33,0

V2=1850 m3/h

0 24,1 1062 19,6 38,5 20,8 912 15,3 33,0 17,5 764 11,5 28,0 14,1 615 8,1 22,5

5 22,6 996 17,5 41,0 19,3 846 13,4 35,5 15,9 697 9,8 30,5 12,6 548 6,6 25,0

10 21,1 930 15,4 43,5 17,7 779 11,5 38,0 14,4 630 8,1 33,0 11,0 480 5,2 27,5

15 19,5 862 13,4 46,0 16,2 712 9,8 40,5 12,8 562 6,6 35,5 9,4 411 4,0 30,0

20 18,0 794 11,6 48,5 14,6 643 8,2 43,0 11,3 493 5,2 38,0 7,8 341 2,8 32,5

V3 = 2100 m3/h

0 26,1 1150 22,7 36,5 22,5 988 17,7 31,5 18,9 826 13,2 26,5 15,3 666 9,3 21,5

5 24,4 1078 20,2 39,5 20,8 916 15,4 34,5 17,2 754 11,2 29,0 13,6 593 7,6 24,0

10 22,8 1006 17,8 42,0 19,2 843 13,3 37,0 15,6 681 9,4 32,0 11,9 519 6,0 26,5

15 21,1 933 15,5 44,5 17,5 770 11,3 39,5 13,9 608 7,6 34,5 10,2 445 4,5 29,5

20 19,5 860 13,4 47,0 15,8 696 9,4 42,0 12,2 533 6,0 37,0 8,5 368 3,3 32,0

6 | www.flowair.com

4. TABELA MOCY GRZEWCZYCH

ELiS C-W 200

Tp1 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2 PT Qw ∆pw Tp2

°C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C kW l/h kPa °C

Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C

V1 = 2300 m3/h

0 31,4 1386 39,4 40,5 27,2 1194 30,9 35,0 22,9 1003 23,3 29,5 18,7 813 16,6 24,0

5 29,5 1301 35,1 43,0 25,2 1108 27,0 37,5 21,0 917 19,8 32,0 16,7 727 13,6 26,5

10 27,5 1215 31,0 45,0 23,3 1022 23,3 40,0 19,0 830 16,6 34,5 14,7 639 10,8 29,0

15 25,6 1128 27,1 47,5 21,3 935 19,9 42,0 17,0 743 13,6 36,5 12,6 550 8,3 31,0

20 23,6 1040 23,4 50,0 19,3 847 16,6 44,5 14,9 654 10,8 39,0 10,6 460 6,0 33,5

V2=2600 m3/h

0 34,0 1498 45,4 38,5 29,4 1290 35,6 33,5 24,8 1084 26,8 28,0 20,2 879 19,1 23,0

5 31,9 1406 40,5 41,0 27,3 1198 31,1 36,0 22,7 991 22,8 30,5 18,0 786 15,6 25,5

10 29,8 1313 35,7 43,5 25,1 1105 26,9 38,5 20,5 897 19,1 33,0 15,9 691 12,4 28,0

15 27,6 1219 31,2 46,0 23,0 1010 22,9 41,0 18,3 802 15,6 35,5 13,6 595 9,5 30,5

20 25,5 1125 26,9 48,5 20,8 915 19,1 43,5 16,1 706 12,4 38,0 11,4 497 6,9 33,0

V3 = 3000 m3/h

0 37,1 1638 53,5 36,5 32,1 1411 41,9 31,5 27,1 1185 31,5 26,5 22,0 961 22,4 22,0

5 34,8 1538 47,6 39,5 29,8 1310 36,6 34,5 24,8 1084 26,8 29,5 19,7 859 18,3 24,5

10 32,5 1436 42,0 42,0 27,5 1207 31,6 37,0 22,4 981 22,4 32,0 17,3 755 14,5 27,0

15 30,2 1333 36,7 44,5 25,1 1104 26,8 39,5 20,0 877 18,2 34,5 14,9 650 11,1 29,5

20 27,9 1229 31,7 47,0 22,8 1000 22,4 42,0 17,6 772 14,6 37,0 12,5 543 8,1 32,0

V– airflow | przepływ powietrza | объем воздуха

PT – heat capacity |moc grzewcza | | мощность нагрева

Tp1 – inlet air temp. | temperatura powietrza na wlocie do aparatu | температура воздуха на входе в аппарат

Tp2 – outlet air temp. |temperatura powietrza na wylocie zaparatu | температура воздуха на выходе из аппарата

Tw1 – inlet water temp. | temperatura wody na zasilaniu wymiennika | температура воды на входе в теплообменник

Tw2 – outlet water temp. | temperatura wody na powrocie z wymiennika | температура воды на выходе из теплообменника

Qw – water flow rate | strumień przepływu wody grzewczej | Heizwasserstrom | количество воды проходящей через теплообменник

Δpw– pressure drop of water | spadek ciśnienia wody w wymienniku | количество воды проходящей через теплообменникv

4. HEATING CAPACITY 4. ТАБЛИЦА ТЕПЛОВОЙ МОЩНОСТИ

www.flowair.com | 7

5. INSTALACJA

5. INSTALLATION

5. УСТАНОВКА

Kurtyny powietrzne

przeznaczone są do

montażu poziomego na

otworem drzwiowym. Należy

zachować minimalne

odległości montażowe od

sufitu.

Air curtains can be mounted

horizontal. During the

montage, the minimal

distances from the walls and

ceiling have to be kept.

Завеса предназначена

для горизонтальной

установки. Следует

сохранить минимальные

растояния между

аппаратом и преградой.

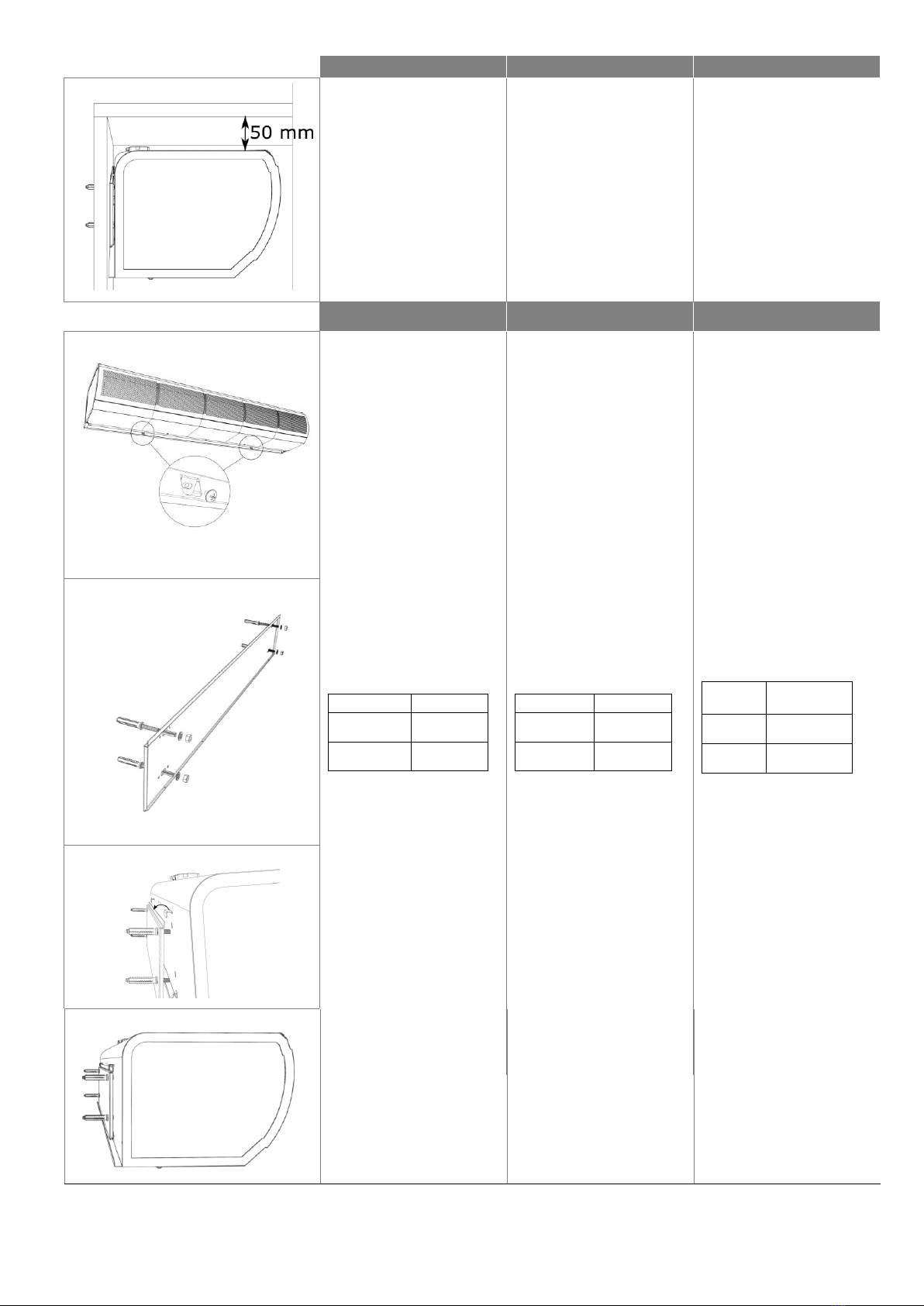

5.1. ETAPY MONTAŻU

5.2. ASSEMBLY

INSTRUCTIONS

5.2. ПОРЯДОК ДЕЙСТВИЙ

1.Wykręcić śruby mocujące

wspornik montażowy z

urządzeniem.

1.Unscrew the screws from

mounting bracket.

1. Открутите винты из

монтажной консоли, как

показано на рисунке.

2.Wspornik należy

zamontować do przegrody

pionowej za pomocą 4 śrub

M8.

Rozstaw otworów płyty

montażowej:

model

□rozstaw

C-W/E-100

90x440

C-W/E-

150/200

90x840

2.Bracket should be mounted

to the wall with 4 screws M8.

Hole spacing:

model

□spacing

C-W/E-100

90x440

C-W/E-

150/200

90x840

2. Монтажная консоль

должна быть установлена на

стене с помощью 4 винтов

M8.

Расстояние между отверсти

ями:

Модель □

растояние

C-W/E-

100 90x440 мм

C-W/E-

150/200 90x840 мм

3. Założyć kurtynę na

wsporniku montażowym.

3. Put the curtain on the

bracket.

3. Закрепите завесу на

монтажной консоли, как

указано на рисунке.

4. 4. Po zamontowaniu

urządzenia na wsporniku

montażowym, wkręcić śruby

mocujące (patrz punkt 1)

następnie wcisnąć plastikowe

zaślepki maskujące śruby.

4. After installing the unit on

the bracket, tighten the screws

(point 1) then put the plastic

cover on screw hole.

4. После установки завесы

на монтажной консоли,

затяните винты и установите

заглушки

8 | www.flowair.com

5.2. PODŁĄCZENIE 5.2. CONNECTING GUIDE 5.2. ПОДКЛЮЧЕНИЕ

W celu podłączenie zasilania

oraz sterowania do kurtyny

ELiS C należy zdemontować

pokrywę (odkręcić śruby)

znajdującą się w górnej części

kurtyny.

To connect the control system

and power supply to the ELIS

C curtain, remove the cover

(unscrew screws) located at

the top of the unit.

Чтобы подключить питание и

автоматику, следует снять

крышку, которая находится в

верхней части завесы.

www.flowair.com | 9

6. SCHEMAT PODŁĄCZENIA ELiS C-W

❶zasilanie | Power supply 230V/50Hz (OMY 3x1,0mm2) | питание 230В/50Гц (OMY 3x1,0мм2)

❷3-stopniowy regulator obrotów z termostatem | Air curtain stepswitch with thermostat TS | 3-ступенчатый регулятор скорости с термостатом

TS (OMY 5x1,0mm2).

FAN AUTO – praca wentylatorów zależna odtemp. | fan operating depending onroom thermostat signal | работа вентиляторов в зависимости

от

температуры

FAN CONT- praca wentylatorów ciągła (niezależna od temp.) | fan operating continuously (deactivated thermostat signal) | постоянная работа

вентилятора(независимо от температуры)

HEAT – funkcja grzania | heating mode | режим отопления

FAN – dla FAN CONT dezaktywacja pracy termostatu | room thermostat deactivated for FAN CONT | для FAN CONT – выключение термостата

COOL – funkcja chłodzenia | cooling mode | режим охлаждения

❸czujnik drzwiowy | Door switch DCet/DCm | дверной датчик DCet/DCm (OMY 2x1,0mm2) (drzwi otwarte – styki zwarte | door opened –

closed switch )

❹zawór z siłownikiem | Valve with actuator |SRSQ3d (OMY 3x0,5mm2) SRQ2d (OMY 3x0,5mm2)

A – doprowadzenie czynnika grzewczego na rurę powrotną kurtyny | Exchanger water supply | выход теплоносителя в обратную трубу нагревателя

AB – doprowadzenie czynnika grzewczego do zaworu | Valve water supply | подача теплоносителя на клапан

B – doprowadzenie czynnika grzewczego do kurtyny | Return pipe water supply подача теплоносителя

6. SCHEMAT PODŁĄCZENIA ELiS C-E

❶zasilanie | Power supply | питание 3x400V/50Hz :

ELiS C-E-100 (5x2,5 mm2); wyłącznik naprądowy B16 | Overcurrent breaker B16 | Предохранитель B16

ELiS C-E-150 (5x2,5 mm2) ; wyłącznik naprądowy B20 | Overcurrent breaker B20 | Предохранитель B20

ELiS C-E-200 (5x4,0 mm2) ; wyłącznik naprądowy B25 | Overcurrent breaker B25 | Предохранитель B25

Zasilanie | Power supply | питание 1x230V/50Hz

ELiS C-E-100 (3x6,0 mm2); wyłącznik naprądowy B 32| Overcurrent breaker B32 | Предохранитель B32

Podłączenie 1x230V równoległe do złączek L1, L2, L3 ; N; PE| parallel power supply connection1x230V to connectors L1, L2, L3 ; N; PE | Подключение 1х230V

параллельно к клеммам L1, L2, L3 ; N; PE

❷3-stopniowy regulator obrotów z termostatem | Air curtain step switch with thermostat TS | 3-ступенчатый регулятор скорости с

термостатом TS (OMY 7x1,0mm2).

FAN AUTO* – praca wentylatorów zależna od temp. | fan operating depending on room thermostat signal | работа вентиляторов в зависимости от

температуры

FAN CONT- praca wentylatorów ciągła (niezależna od temp.),| fan operating continuously (deactivated thermostat signal) | постоянная работа

вентилятора (независимо от температуры)

HEAT – funkcja grzania | heating mode | режим отопления|режим отопления

FAN – dla FAN CONT dezaktywacja pracy termostatu | room thermostat deactivated | для FAN CONT – выключение термостата

COOL – funkcja chłodzenia | cooling mode | режим охлаждения

❸czujnik drzwiowy | Door switch | дверной датчик DCet/DCm (OMY 2x1,0mm2) (drzwi otwarte – styki zwarte | door opened – closed

switch)

*W celu ustawienia trybu AUTO MODE należy przewód ze złączek 3 i 4 w kurtynie podłączyćrównolegle do złącza 3 w regulatorze TS.

*To set AUTO MODE, it is required to connect the cable with connectors 3 and 4 in the curtain parallel to the connector 3 in the controller TS

*Чтобы установить режим AUTO MODE следует провод из клеммов 3и4в завесе подключить параллельно с клеммом 3втермостате TS.

6. CONNECTION DIAGRAM ELiS C-E 6. СХЕМА ПОДКЛЮЧЕНИЯ ELiS C-E

6. CONNECTION DIAGRAM ELiS C-W 6. СХЕМА ПОДКЛЮЧЕНИЯ ELiS C-W

10 | www.flowair.com

7. URUCHOMIENIE I

EKSPLOATACJA 7. START-UP AND OPERATION 7. ЗАПУСК ИЭКСПЛУАТАЦИЯ

Podłączenie instalacji grzewczej

Przyłącze powinno byćwykonane w sposób

niepowodujący naprężeń. Zalecane jest

stosowanie przewodów elastycznych

doprowadzających czynnik grzewczy.

Zalecane jest zastosowanie zaworów

odpowietrzających w najwyższym punkcie

instalacji.

Instalacja powinna byćwykonana w taki

sposób, aby w razie awarii istniała możliwość

przeprowadzenia demontażu urządzenia. W

tym celu należy zastosować zawory

odcinające tużprzy urządzeniu.

Instalacja z czynnikiem grzewczym musi być

zabezpieczona przed wzrostem ciśnienia

czynnika grzewczego ponad dopuszczalną

wartość (1.2 MPa).

Przed uruchomieniem urządzenia należy

sprawdzićprawidłowość podłączenia

przewodów z czynnikiem grzewczym oraz

szczelność instalacji.

Pierwsze uruchomienie

Podłączenia zasilania oraz sterowników

powinno byćwykonane zgodnie z

dokumentacją techniczną.

Przed podłączeniem zasilania należy

sprawdzić poprawność

podłączenia sterowników.

Przed podłączeniem zasilania należy

sprawdzić czy napięcie w sieci jest zgodne

z napięciem na tabliczce znamionowej

urządzenia.

Instalacja elektryczna, zasilająca silnik

wentylatora powinna byćdodatkowo

zabezpieczona bezpiecznikiem przed

skutkami ewentualnego zwarcia w instalacji.

Uruchomienie urządzenia bez podłączenia

przewodu uziemiającego jest niedozwolone.

Eksploatacja

Urządzenie przeznaczone jest do pracy

wewnątrz pomieszczeń, w temperaturach

powyżej 0oC. W niskich temperaturach

(poniżej 0ºC) istnieje niebezpieczeństwo

zamarznięcia czynnika.

Producent nie ponosi odpowiedzialności za

uszkodzenia wymiennika ciepła będące

skutkiem zamarznięcia czynnika w

wymienniku.

Nie wolno umieszczaćna urządzeniu, ani

zawieszaćna króćcach przyłączeniowych

żadnych przedmiotów

Urządzenie musi podlegaćokresowym

przeglądom. Przy nieprawidłowej pracy

urządzenia należy go niezwłocznie

wyłączyć.

Nie wolno używać uszkodzonego urządzenia.

Producent nie bierze odpowiedzialności za

szkody wynikłe podczas użytkowania

uszkodzonego urządzenia.

W przypadku gdy woda z urządzenia zostaje

spuszczona na dłuższy okres czasu, rurki

wymiennika należy przedmuchać

sprężonym powietrzem.

Guidelines for System Connection

The connection should be executed in a way which

does not induce stresses. It is recommended to

use flex pipes to connect the stubs.

It is recommended to install vent valves at the

highest point of the system.

The system should be executed so that, in the case

of a failure, it is possible to disassemble the device.

For this purpose it is best to use shut-off valves just

by the device.

The system with the heating medium must be

protected against an increase of the heating

medium pressure above the permissible value (1.2

MPa).

While screwing exchanger to pipeline - connecting

stubs has to be hold by wrench.

Start Up

Before connecting the power supply check the

correctness of connection of the fan motor and the

controllers. These connections should be executed in

accordance with their technical documentation.

Before connecting the power supply check whether

the mains voltage is in accordance with the voltage

on the device data plate.

Before starting the device check the correctness of

connection of the heating medium conduits and the

tightness of the system.

Starting the device without connecting the ground

conductor is forbidden.

Operation

The device is designed for operation inside buildings,

at temperatures above 0oC. In low temperatures

(below 0ºC) there is a danger of freezing of the

medium.

The manufacturer bears no responsibility for damage

of the heat exchanger resulting from freezing of the

medium in the exchanger. If operation of the device is

expected at temperatures lower than 0º, then glycol

solution should be used as the heating medium, or

special automaticsystems should be used for

protecting against freezing of the medium in the

exchanger.

It is forbidden to place any objects on the heater or to

hang any objects on the connecting stubs.

The device must be inspected periodically. In the

case of incorrect operation of the device it should be

switched off immediately.

It is forbidden to use a damaged device. The

manufacturer bears no responsibility for damage

resulting from the use of a damaged device.

If it is necessary to clean the exchanger, be careful

not to damage the aluminium lamellas.

For the time of performing inspection or cleaning the

device, the electrical power supply should be

disconnected.

In case water is drained from the device for a longer

period of time, the exchanger tubes should be

emptied with compressed air.

It is not allowed to make any modification in the unit.

Any modification causes in warranty loss.

Подключение к системе горячего водоснабжения

Соединение должно быть выполнено так,

чтобы оно не приводило кнагрузкам на

устройство.

Рекомендуется в верхней точке системы

установить ручной или автоматический

воздухоотводчик

Монтаж должен быть произведен так, чтобы

при поломке устройства его можно было

демонтировать. Для этого отсекающие

клапаны лучше всего устанавливать рядом с

устройством.

Система горячего водоснабжения должна

быть оснащена защитой от превышения

давления теплоносителя над допустимым

уровнем (1,6МПа).

Передпуском устройства необходимо

проверить корректность соединения труб

теплоносителя игерметичность установки.

Первый запуск

Соединение электродвигателей вентиляторов и

контроллеров должно быть выполнено в

соответствии с технической документацией.

Перед подключением электропитания необходимо

проверить корректность соединения

электродвигателей вентиляторов и контроллеров.

Перед подключением электропитания необходимо

проверить соответствие напряжения сети

напряжению, указанному на табличке технических

данных устройства.

Электрические соединения, приводящие

двигатель в движение, должны быть

дополнительно защищены предохранительными

автоматами, на случай короткого замыкания в

установке.

Запрещается пускать устройство без подключения

провода заземления.

Эксплуатация

Устройство предназначено для использования в

помещении, при температурах выше 0oC. При низких

температурах(ниже 0ºC) появляется риск разморозки

теплообменника.

Производитель не несет ответственности за

возможные поломки теплообменника, вызванные

разморозкой теплообменника.

Нельзя ставить на устройство или вешать на

патрубки какие-либо предметы.

Необходимо периодически проверять устройство. В

случае неправильной работы следует как можно

быстрее выключить его.

Запрещается использовать поврежденное

устройство. Производитель не несет

ответственности за ущерб, вызванный

использованием поврежденного устройства.

В случае если вода из теплообменника спускается на

длительный период времени, трубки теплообменника

необходимо дополнительно продувать струей сжатого

воздуха.

Other manuals for ELiS C Series

This manual suits for next models

Table of contents

Other flowair Heater manuals

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide

flowair ELiS C Series Guide

Popular Heater manuals by other brands
