Fleurco BZSE6632L User manual

SEQUENCE

BZSE6632L | BZSE6632R

Guide d’installation et d’utilisation

Installation and User’s Guide

Baignoire en coin

Corner Bathtub

Lire toutes les instructions attentivement avant de commencer l’installation.

Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.

Read all instructions carefully before proceeding.

Record the serial number on the back page and save this guide for future reference.

Modèle • Model

BZSE6632L | BZSE6632RSEQUENCE 2

MERCI / THANK YOU

Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes de

contrôle de qualité an de garantir que chaque unité réponde aux normes de haute qualité. Cette brochure contient des

informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.

We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to

ensure that each and every unit meets the highest quality standards. This booklet contains general informations about the

unit as well as step-by-step installation instructions.

AVANT DE COMMENCER / BEFORE BEGINNING

• Lire attentivement les instructions avant de débuter l’installation.

• Respecter tous les codes de plomberie et de bâtiment locaux.

• An de protéger l’unité lors de l’installation, il est conseillé de placer un morceau de carton dans le fond de l’unité.

• Apporter l’unité dans la pièce avant les travaux.

• Si votre baignoire est recouverte d’un lm protecteur en polyéthylène, ne l’enlevez pas avant que l’installation soit

terminée pour garantir un maximum de protection. L’enlever lorsque deux surfaces doivent être en contact permanent.

• L’installation par un plombier accrédité ou un contracteur est fortement suggérée.

• Un minimum de deux personnes est nécessaire pour faire cette installation.

• Fournir un support de sol d’un minimum de 1800 lb (816,5 kg) sous la baignoire.

• Cette baignoire est conçue pour une installation autoportante uniquement.

• Carefully read the instructions before beginning the installation.

• Observe all local plumbing and building codes.

• To protect the unit during installation, we recommend that you lay a piece of cardboard underneath the bathtub.

• Placetheunitinthebathroombeforeyoustartworking.Iftheunitiscoveredwithapolyethyleneprotectivelm,donot

removeituntiltheinstallationiscompleteformaximumprotection.However,removelmwheretwosurfaceswillbein

permanent contact.

• It is strongly recommended that this installation be performed by a professional plumber or contractor.

• A minimum of two people are needed to perform this installation.

• Provideaminimumof1800lb(816.5kg)oorsupportunderthebathtub.

• The bathtub is designed for a freestanding installation only.

BZSE6632L | BZSE6632RSEQUENCE

Conduit de drain de débordement intégré

Built-in overflow drainage channel

Perçeuse

Drill

Le drain de la baignoire est inclus mais pas installé. L’embout

de connection (#9) fourni est compatible avec le système de

drain Rapid Connect uniquement.

LES PIÈCES POUR UN RACCORDEMENT STANDARD (PVC

OU ABS) AU TUYAU PRINCIPAL NE SONT PAS FOURNIES.

Bathtub’s drain is included but not installed. The provided tailpiece

(#9) is intended for the Rapid Connect drain system.

PARTS FOR A STANDARD CONNECTION (PVC OR ABS) TO

THE MAIN PIPE ARE NOT INCLUDED.

OUTILS ET MATÉRIAUX REQUIS / TOOLS AND MATERIALS REQUIRED

IDENTIFICATION DES COMPOSANTES / COMPONENT IDENTIFICATION

# Pièce Part Qté / Qty

1 Baignoire Bathtub 1

2Drain de débordement Overow 1

3 Drain Drain 1

4Contre-écrou hexagonal Hex Locknut 8

5 Pieds réglables Adjustable Feet 4

6 Capuchon pour les pieds réglables Adjustable Feet Cap 4

7Filetage réglable Adjustable Thread 4

8Rondelle de 1½" pour pièce de raccordement à brides 1½" Flanged Tailpiece Washer 1

9Embout de 1½" 1½" Tailpiece 1

10 Écrou de raccordement de 1½" 1½" Slip Joint Nut 1

Ruban à mesurer

Tape measure

Niveau

Level

Crayon

Pencil

Silicone

BZSE6632L | BZSE6632RSEQUENCE

BZSE6632L

BZSE6632R*

* Cette conguration est illustrée dans ce manuel

* Thiscongurationisillustratedinthismanual

378'' [100mm]

678'' [176mm]

6458'' [1641mm]

21'' [533mm]

1634'' [425mm]

4878'' [1242mm]

1338'' [338mm]

30 8'' [778mm]

118'' [28mm]

14'' [617mm]

2038'' [518mm] 812'' [217mm]

1'' [26mm]

14'' [356mm]

66'' [1676mm]

3'' [77mm]

32'' [812mm]

14'' [389mm]

3'' [77mm]

19” x 3 7/8’’ [481mm x 100mm]

Recommended location for faucet installation

Emplacement recommandé pour l’installation du robinet

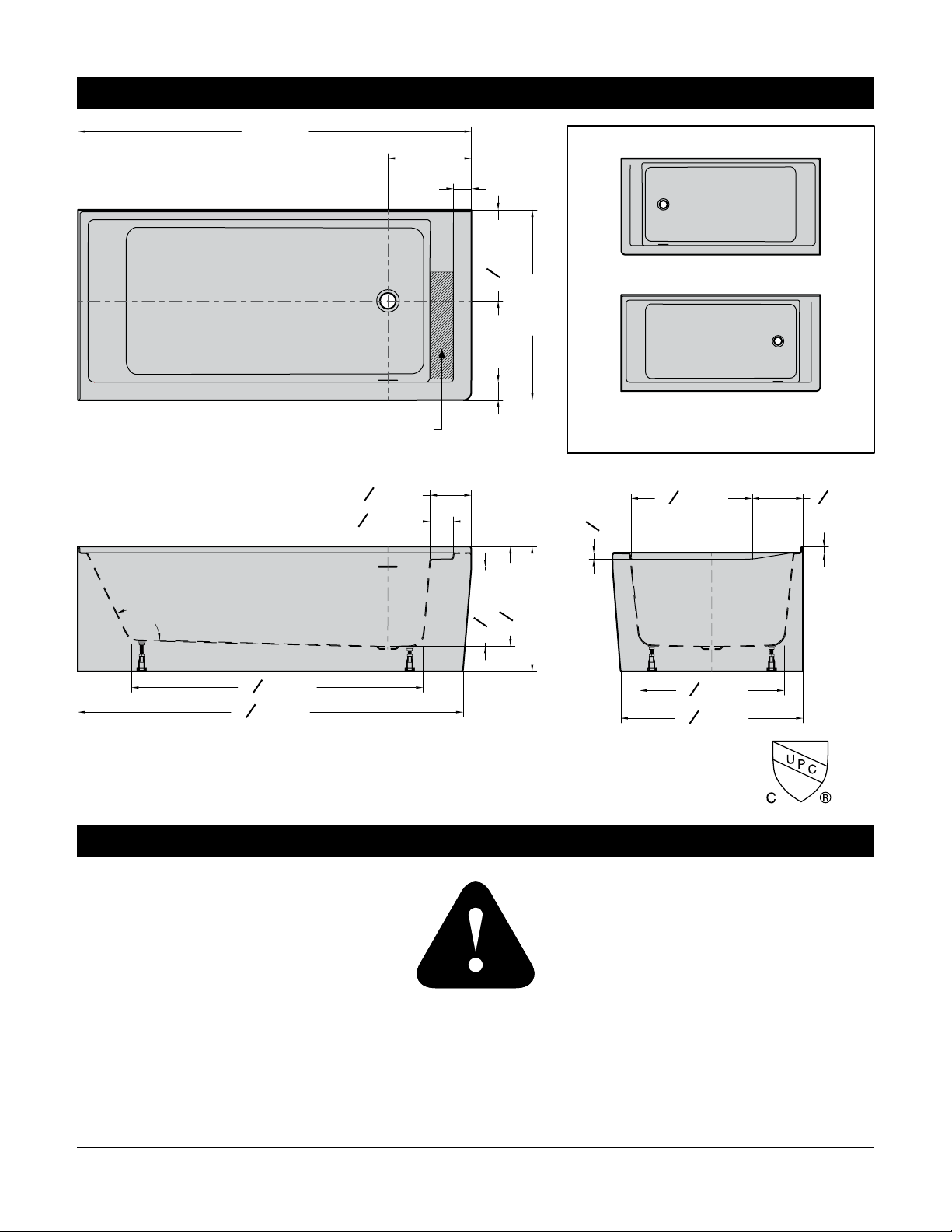

SPÉCIFICATIONS / SPECIFICATIONS

* Tolérance sur les dimensions: ± ¼" [6 mm]

* Tolerance on dimensions: ± ¼"[6 mm]

Au préalable, s’assurer que le sous-plancher est à niveau.

Si nécessaire, niveler avec du ciment égalisateur ou du mortier sur toute la surface d’installation.

First ensure that the suboor is level.

If needed, level suboor with leveling compound or mortar over the entire area of installation.

NIVELER / LEVELING

BZSE6632L | BZSE6632RSEQUENCE 5

PRÉPARER L’INSTALLATION / PREPARE INSTALLATION

1. PRÉPARER L’OSSATURE MURALE.

1. PREPARE WALL STUDS.

2. PLACER LA BAIGNOIRE ET LA METTRE À NIVEAU.

Une fois la baignoire dans la position désirée, ajuster les pattes pour qu’elles dépassent le tablier de la baignoire de 1⁄4” (6

mm). Le poids de la baignoire doit être réparti sur les pattes et non sur le contour de la baignoire.

Visser ou dévisser les pattes pour les ajuster puis sécuriser l’écrou pour verrouiller leur position.

2. PLACE THE BATHTUB AND LEVEL IT.

Leveling must be done with the adjustable feet located beneath the unit. Adjust the feet so that they are 1⁄4” [6 mm] below

the bottom rim of the bathtub. The bathtub’s weight should be supported by the feet, not the rim.

Screw or unscrew the feet to adjust, then secure the nut to lock the position.

201/2"

(521mm)

BZSE6632L | BZSE6632RSEQUENCE 6

3. MARQUER LA POSITION DU DRAIN.

3. MARK THE DRAIN HOLE LOCATION.

VUE DE DESSUS

TOP VIEW

4. PLOMBERIE

Découper le sous-plancher à l’endroit déni précedemment puis mettre en place toute la plomberie et le tuyau

d’évacuation. E󰀨ectuer la découpe en fonction du type d’installation désiré (Système de drain Rapid Connect ou

raccordement standard au tuyau principal).

Il est recommandé de faire exécuter la plomberie par un plombier accrédité et compétent.

Avant de percer le plancher pour le tuyau d’évacuation, s’assurer qu’il n’y ait aucun élément caché sous le plancher

(tuyaux, solives, conduits de chau󰀨age, ls électriques, etc).

4. PLUMBING

Cutthesub-ooratthedenedlocationtheninstallallplumbinganddrainage.Makethecutoutaccordingtothedesired

type of installation (Rapid Connect drain system or regular pipe connection).

It is always recommended to have a competent, professional plumber to do the plumbing installations.

Beforedrillingaholeintheoorforthedrainpipe,makesuretherearenohiddenelementsunderneath(pipes,oorjoists,

heating ducts, electrical wires, etc).

S’assurer de positionner le drain précisemment, la baignoire étant

attaché à l’ossature murale, peu d’ajustement est disponible.

Ensure that the drain position is accurate, adjustments are limited

because the tub is attached to the wall studs.

BZSE6632L | BZSE6632RSEQUENCE 7

Emplacement recommandé pour l’installation du robinet

Recommended location for faucet installation

INSTALLER LE DRAIN / INSTALL THE DRAIN

INSTALLER LA ROBINETTERIE (optionnel) / INSTALL FAUCET (optional)

Positionner le robinet à l’emplacement recommandé. Reportez-vous aux instructions d’installation de la robinetterie pour

déterminer la taille des orices et l’installation.

Position the faucet in the recommended location. Refer to the installation instructions packed with the faucet to determine the

faucet hole sizes and installation procedure.

Se réfèrer à la page 10 de ce manuel pour obtenir le détail des di󰀨érentes étapes à e󰀨ectuer.

Refer to the page 10 of this manual to obtain the drain’s installation procedures.

Il est fortement recommandé de prévoir une trappe d’accès de l’autre

côté du mur pour pouvoir accèder à la plomberie après l’installation.

It is highly recommended to install an access panel on the other side of the

walltoallowaccesstotheplumbingxtures.

Cache-drain

Drain Cover

Drain

Boulon à ressort

Spring Plug

Joint du drain

Drain Gasket

Rondelle de carton

Cardboard Washer

Rondelle de caoutchouc

Rubber Washer

Baignoire

Bathtub

Écrou

Nut

BZSE6632L | BZSE6632RSEQUENCE 8

INSTALLATION DE LA BAIGNOIRE / BATHTUB INSTALLATION

1. CONNECTER LA BAIGNOIRE ET LA ROBINETTERIE À LA PLOMBERIE.

Il est recommandé de faire exécuter la plomberie par un plombier accrédité et compétent.

1. CONNECT THE BATHTUB AND THE FAUCET TO THE PLUMBING

It is always recommended to have a competent, professional plumber to do the plumbing installations.

2. LA BAIGNOIRE DOIT ÊTRE TESTÉE

Avant de terminer l’installation, la baignoire doit être testée; remplir la baignoire jusqu’au drain de débordement et vérier

s’il y a des fuites. S’assurer que les raccords des tuyaux sont bien serrés.

2. THE BATHTUB MUST BE TESTED

Thebathtubmustbetestedbeforeinstallationiscompleted.Fillthetubtotheoverowandinspectitforleaks.Tightenany

loose connections.

3. FIXER LA BAIGNOIRE

Fixer la baignoire aux montants de mur avec des vis autopercantes #6 x 1 1/2”.

3. SECURING THE BATHTUB

Fasten the bathtub to studs using self drilling screws #6 x 1 1/2”.

BZSE6632L | BZSE6632RSEQUENCE 9

FINITION / FINISHING

Baignoire

Bathtub

Scellant.

Silicone.

Montant.

Stud.

Ciment pour carreaux de

céramique.

Tile adhesive.

Carreaux de céramique.

Tile.

Panneau de béton.

Cement board.

Espace de 3 ou 4mm.

3 to 4mm gap.

Calez au besoin.

Shim if necessary.

Conseils pour une nition étanche d’aspect professionnel.

Appliquerduscellantdesiliconepourscellerlesjointsentrelabaignoireetlemurni.

Tipstoachieveaprofessionallookingandwatertightnish.

Applysiliconesealanttosealthejointsbetweenthebathtubrimandthenishedwall.

HEURES

HOURS

BZSE6632L | BZSE6632RSEQUENCE 10

INSTALLATION DU DRAIN / DRAIN INSTALLATION

Ensemble de drain à pression pour baignoire

Bathtub Pop Up Drain Kit

OUTILS ET MATÉRIAUX REQUIS / TOOLS AND MATERIALS REQUIRED

Pince multiprise

Adjustable pliers

Niveau

Level

Silicone

Ruban de Téon

Teontape
