Fimap FIMOP User manual

TECHNICAL NEWS Data: 25.09.2015

Doc: 10057343

Pag: 1

Microinterruttore Park Fimop

Park Microswitch Fimop

Microinterruptor Park Fimop

Modello macchina:

FIMOPMachine model:

Modelo de maquinaria:

Oggetto: Nuovo Microinterruttore Park

Subject: New Park Microswitch

Asunto: Nuevo Microinterruptor Park

Dalla matricola:

215016217Since the serial number:

Desde matrícula:

Data modiﬁca:

25.09.2015Modiﬁcation date:

Fecha de la modiﬁcación:

Relativa alla MT:

380TM Reference:

Correspondiente a la MT:

Descrizione:

Per migliorare la funzionalità del componente è stato modiﬁcato il sistema di arresto automatico in parcheggio,

sostituendo il sistema precedente con un microinterruttore.

Di seguito, la lista dei componenti modiﬁcati e le istruzioni di montaggio degli stessi.

Description:

In order to improve the functionality of the parts, the system of automatic stop in parking has been modiﬁed, by

replacing the previous system with a microswitch.

Below, the list of the modiﬁed parts and the assembly instructions.

Descripción:

Para mejorar la funcionalidad del componente se cambia el sistema de parada automática en el estaciona-

miento, mediante la sustitución de el sistema anterior con un microinterruptor.

A continuación, el listado de los componentes y las instrucciones para el montaje.

TECHNICAL NEWS Data: 25.09.2015

Doc: 10057343

Pag: 2

Togliere - Remove - Quitar

Cod. Q.ty Descrizione Description Descripción

440929 1 Piastra Faston-Pressore Faston Plate Placa Faston

441009 1 Faston Speciale Manico Special faston faston especiales

440930 1 Cover Copertura Faston Manico Faston Cover Carter del Faston

441027 2 Vite Ø3x10 Autof. Screw Tornillo

Aggiungere - Add - Añadir

Cod. Q.ty Descrizione Description Descripción

441757 1 Piastra Micro-Pressore Microswitch Plate Placa Microinterruptor

224865 1 Microinterruttore Park Fimop Park Microswitch Microinterruptor Park

441758 1 Cover Copertura Microint. Microswitch Cover Carter Microinterruptor

441027 4 Vite Ø3x10 Autof. Screw Tornillo

•Mettere la macchina in condizioni di sicurezza,

togliere la batteria, aprire il Carter anteriore e

asportare entrambi i serbatoi.

•Put the machine in safe conditions, remove the

battery, open the front Carter and remove both

tanks.

•Poner la maquina en condiciones de seguridad,

remover la batería, abrir el carter delantero y

remover abos los depósitos.

•Ruotare il manubrio in avanti in posizio-

ne orizzontale, e posizionare la macchina in

verticale.

•Turn the handlebar forward horizontally, and put

the machine vertically.

•Girar el manillar hacia adelante horizontalmente,

y poner la máquina verticalmente.

TECHNICAL NEWS Data: 25.09.2015

Doc: 10057343

Pag: 3

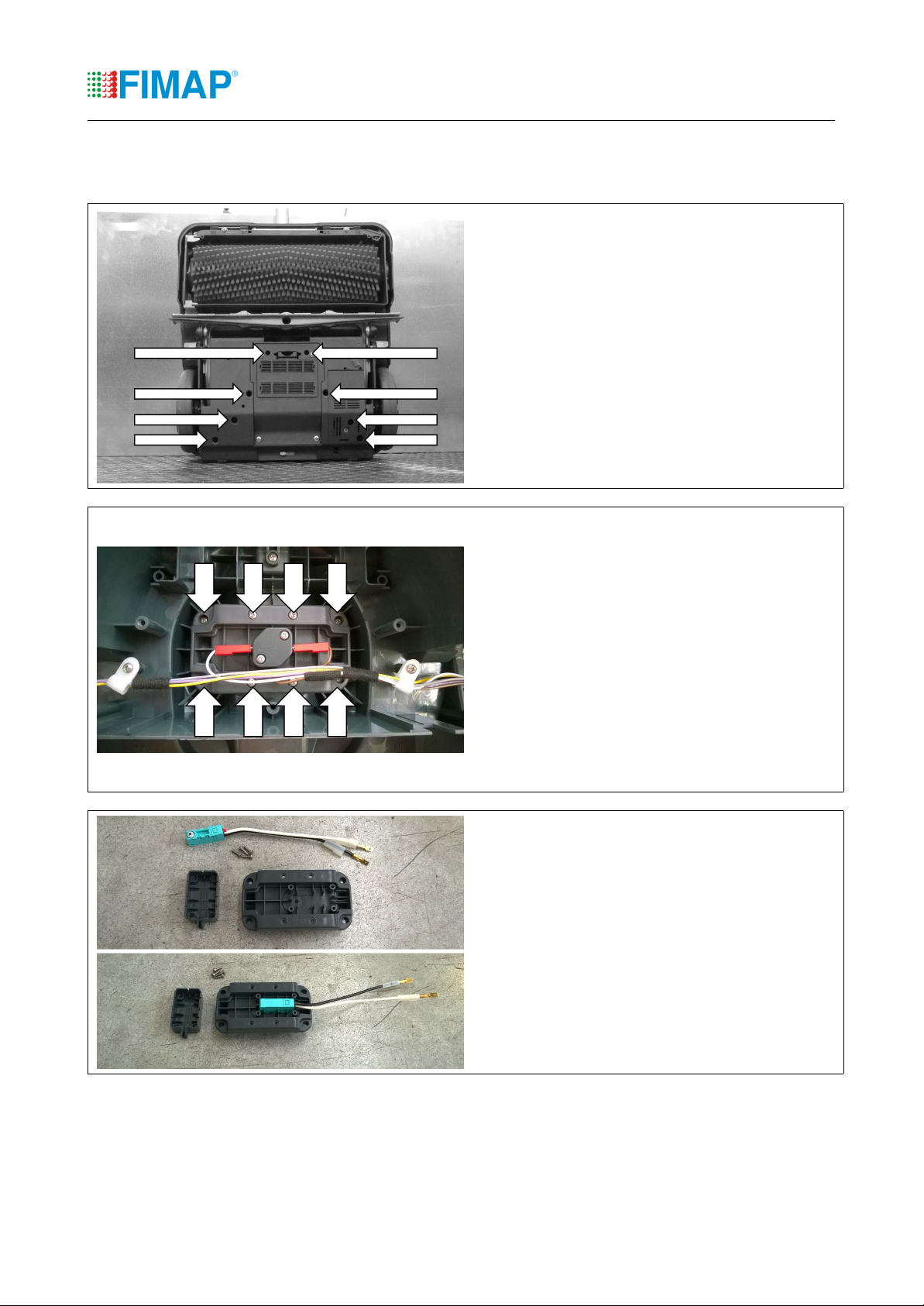

•Utilizzando un cacciavite PH1x200 rimuovere le

viti che ﬁssano il gruppo carter posteriore al te-

laio e rimuovere il carter posteriore, ponendo

attenzione alle rotelline posteriori.

•Using a screwdriver PH1x200 remove the

screws that secure the rear cover to the frame

and remove the rear cover, paying attention to

the rear wheels.

•Con un destornillador PH1x200 quitar los tornil-

los que sujetan el carter trasero al bastidor y

quitar el carter trasero, prestando atención a las

ruedas traseras.

•Rimuovere le viti di ﬁssaggio della piastra

Faston, scollegare i cavi e rimuoverla.

•Remove the screws holding the Fastonplate,

disconnect the cables and remove it.

•Quite los tornillos que sujetan la placa faston,

desconecte los cables y retírela.

•Alloggiare il microinterruttore nella piastra e

ﬁssare il cover con le viti.

•Fit the microswitch in the plate and secure the

cover with the screws.

•Montar el microinterruptor en el plato y asegure

la tapa con los tornillos.

TECHNICAL NEWS Data: 25.09.2015

Doc: 10057343

Pag: 4

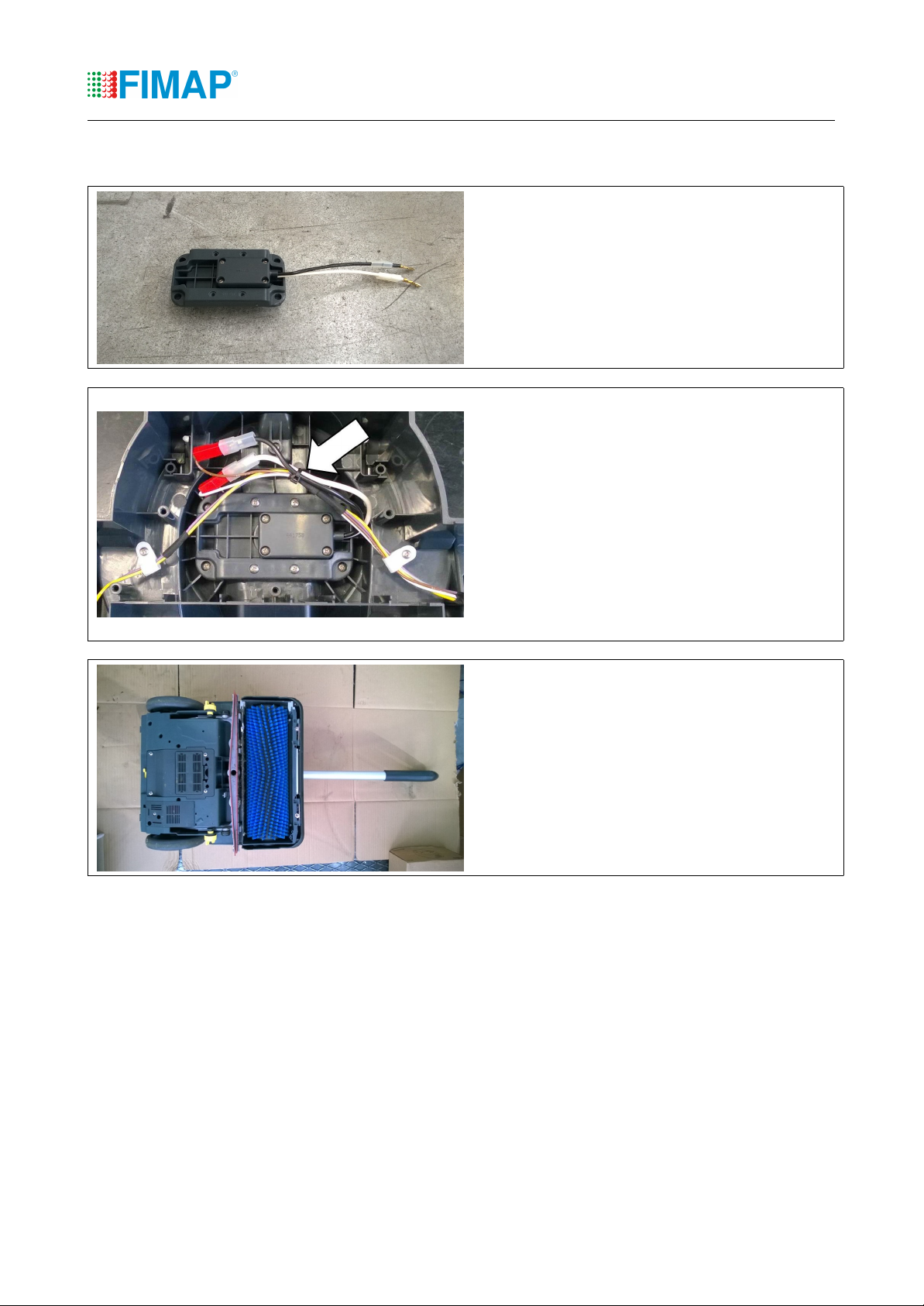

•Microinterruttore pronto per il montaggio.

•Microswitch ready for assembly.

•Microinterruptor listo para el montaje.

•Alloggiare il microinterruttore come indicato in ﬁ-

gura e ﬁssarlo con le stesse viti di ﬁssaggio della

piastra precedente.

Collegare i cavi e assicurarli con una fascetta.

•Fit the microswitch as shown and secure with the

same screws that hold the previous plate.

Connect the cables and secure them with a

plastic clamp.

•Montar el microinterruptor como se muestra y ﬁ-

jarlo con los mismos tornillos que sujetan la pla-

ca anterior. Conecte los cables y asegure en una

abrazadera de plástico.

•Richiudere il carter, adagiare la macchina su un

ﬁanco, e riavvitare le viti di ﬁssaggio.

Eseguire una prova funzionale.

•Close the cover, place the machine on its side,

and tighten the screws.

Perform a functional test.

•Cierre el carter, coloque la máquina sobre su la-

do y apriete los tornillos.

Realizar una prueba de funcionamiento.

Nota: La modiﬁca è applicabile a tutte le Fimop con numero di serie precedente

Note: The modiﬁcation is applicable to all Fimop with previous serial number

Anotación: La modiﬁcación es aplicable a todas las Fimop con numero de serie anterior

TECHNICAL NEWS Data: 05.12.2015

Doc: 10059169

Pag: 1

Flotador de Aspiración FIMOP

Saug-Schwimmer FIMOP

Modelo de maquinaria: FIMOP

Maschinenmodell:

Asunto: Nuevos Flotadores de Aspiración

Thema: Neue Saug-Schwimmer

Desde matrícula: 215023831

Von der Seriennummer:

Fecha de la modiﬁcación: 05.12.2015

Datum der Änderung:

Correspondiente a la MT: 380

Technische Anderungen Referenz:

Descripción:

Para mejorar la funcionalidad de el componente se modiﬁca el ﬂotador de la tapa de aspiración.

A continuación, el listado de los componentes modiﬁcados y las imágenes explicativas.

Beschreibung:

Um die Funktionalität des Teiles zu verbessern, wurde der Schwimmer des Saugdeckels geändert.

Unten ﬁnden Sie die Liste der geänderten Teilen und die Erklärenden Bilder.

Quitar - Entfernen

Cod. Q.ty Descripción Bezeichnung

439905 1 Soporte Flotador Schwimmerhalterung

441443 1 Flotador Esponja Schwimmer-Schwamm

Añadir - Hinzufügen

Cod. Q.ty Descripción Bezeichnung

441657 1 Flotador Schwimmer

TECHNICAL NEWS Data: 05.12.2015

Doc: 10059169

Pag: 2

•Flotador anterior

•Vorherige Schwimmer

•Nuevo ﬂotador

•Neuer Schwimmer

Anotación: La modiﬁcación es aplicable a todas las FIMOP con numero de serie anterior

Hinweis: Die Modiﬁzierung ist auf alle FIMOP mit früheren Seriennummer anwendbar
