Festool CLEANTEC CTLC MIDI I User manual

ko 오리지널 사용 설명서 - 충전 이동식 집진기 6

en Original Instructions - Cordless mobile dust extractor 15

CTLC MIDI I

Festool GmbH

Wertstraße 20

73240 Wendlingen

Germany

+49 (0)70 24/804-0

www.festool.com 10468568_A / 2021-11-30

1-18

1-19

1-20 1-21

1-22

1-23

11-1 1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

1-10

1-12

1-131-141-151-16

1-17

1-11

3-1

click

34a

2-1

HF-CT MINI/MIDI-2/CT15

204 200

NF-CT MINI/MIDI-2/CT15

204 202

BP 18 Li 4,0 HPC-ASI

BP 18 Li 4,0 HPC-AS

BP 18 Li 5,2 ASI

BP 18 Li 6,2 ASI

BP 18 Li 5,2 AS

BP 18 Li 6,2 AS

145°

45°

1 안전 수칙.................................................... 6

2 기호............................................................7

3 기본 용도.................................................... 8

4 기술 제원.................................................... 8

5 공구 구성 요소.............................................9

6 준비 작업.................................................... 9

7 배터리팩..................................................... 9

8 최초 작동.................................................... 9

9 기기와 연결............................................... 10

10 설정..........................................................10

11 작업..........................................................11

12 리모컨...................................................... 12

13 경고 신호.................................................. 13

14 유지보수 및 관리....................................... 13

15 운반..........................................................13

16 환경..........................................................13

17 일반 지침.................................................. 14

1 안전 수칙

경고! 모든 안전 수칙 및 지침을 숙지하십시오. 안전 수칙 및 지침을 준수하지 않

으면 감전, 화재, 심각한 상해 등이 발생할 수 있습니다.

모든 안전 수칙 및 지침은 언제든지 참조할 수 있도록 잘 보관하십시오.

– 이 공구는 (어린이를 포함하여) 신체, 정신 지체 장애가 있는 사람 혹은 경험

및 지식이 부족한 사람이 사용해서는 안 됩니다. 어린이가 공구를 가지고 노는

일이 없도록 잘 감독하십시오.

– 공구의 정전하를 배제할 수 없으므로, 감전에 민감하게 반응할 수 있는 사람

(예: 심장 박동기를 삽입한 사람)은 본 공구를 사용할 수 없습니다.

–안전한 위치에 유의하십시오. 예컨대 정전기와 같은 충격 발생 시 사고로 이어

질 수 있습니다.

–경고! 사용자는 공구 장비 사용 방법에 대해 적절한 교육을 받아야 합니다.

–경고! 공구에는 유해 분진이 포함되어 있을 수 있습니다. 유지보수, 비우기 및

필터 교환 작업은 적합한 보호 장비를 갖춘 공인 전문 기술자만 진행할 수 있습

니다.

– 필터 시스템이 장착된 경우에만 작동시키십시오.

경고! 한계값을 초과하는 분진을 집진할 때는 또는 상당한 용량의 떡갈나무 톱밥

혹은 너도밤나무 톱밥을 집진할 때는 한 가지의 분진 발생원(전동 공구 또는 에어

공구)에서만 작업을 진행하십시오.

–화재 및 폭발 위험! 흡입 금지:

– 스파크, 화염성 부품 또는 뜨거운 분진:

– 가연성 또는 폭발성 물질(예: 마그네슘, 알루미늄, 가솔린, 희석제),

– 공격성 물질(예: 산, 알칼리, 용제),

– 열, 산/염기, 가스 등을 발생시킬 수 있는 화학적 반응 물질(예: 반응성 2K 물

질, 알루미늄 및 물).

– 국가별 안전 규정 및 제조사의 지침에 유의하십시오!

–경고! 거품이나 액체가 흐를 경우 즉시 공구의 전원을 끄십시오.

–주의! 수위 제한 장치를 주기적으로 청소하고 손상 징후가 있는지 점검하십시

오.

– 적합한 보호 장비를 갖춘 상태에서만 사용하십시오!

한국어

– 육안 점검 후 손상이 없고, 주변이 건조한 상태에서만 지침에 따라 작업하십시

오!

– 크레인 후크 또는 리프트를 이용하여 들어 올리거나 운반하지 마십시오.

– 기기는 전용 손잡이로만 운반하십시오.

– Festool의 정품 집진 호스만 사용하십시오.

– 충전 장치 및 필터를 주기적으로 점검하여 위험한 일이 발생하지 않게 하십시

오. 충전 장치가 손상된 경우에는 공인된 고객 서비스 센터에서만 교체 받으십

시오.

–작업 환경을 잘 고려하고, 장치를 운반하거나 사용할 때는 본인은 물론 타인의

안전까지 유의하십시오.

예컨대 집진 호스나 전원선에 발이 걸려 넘어질 위험을 사전이 미리 방지하십

시오.

–포장 비닐은 어린이의 손이 닿지 않는 곳에 보관하십시오.

질식할 위험이 있습니다.

–충전기 및 배터리팩 사용 설명서에 유의하십시오.

–충전 기기 작동 시 파워 어댑터나 외부 배터리팩을 사용하지 마십시오. 배터리

팩 충전 시 외부 충전기를 사용하지 마십시오. 제조사가 지정하지 않은 액세서

리를 사용하는 경우 전기 쇼크 및/또는 심각한 사고가 발생할 수 있습니다.

–사용하지 않는 배터리팩은 접점 교락을 유발할 수 있는 금속 물체(예: 못, 스크

류, 열쇠, 클립 등)로부터 멀리 두십시오. 배터리 접점 사이에서 단락이 발생하

면 연소 또는 화재가 일어날 수 있습니다.

–배터리팩은 Festool 공구와 결합해서만 사용하십시오. 그래야만 배터리팩이

위험하게 과부하되는 일이 방지됩니다. 다른 제조사 장비를 사용할 경우 부상

을 입거나 화재가 발생할 수 있습니다.

–손상 또는 변조된 배터리팩을 사용하지 마십시오. 손상 또는 변조된 배터리팩

은 화재, 폭발 또는 상해의 위험이 따릅니다.

–액세서리 및 소모품을 교체하거나 기기를 보관할 때는 기기에서 배터리팩을

분리하십시오. 이와 같은 예방 안전조치로 기기의 갑작스러운 작동을 방지할

수 있습니다.

2 기호

일반적인 위험에 대한 경고

감전에 대한 경고

사용 설명서, 안전 수칙을 읽으십시오!

방진 마스크를 착용하십시오!

노출 한계값이 1 mg/m3보다 큰 분

진 분리용으로 적합

노출 한계값이 0.1 mg/m3보다 큰

분진 분리용으로 적합

경고! 공구에는 유해 분진이 포함되어 있을

수 있습니다!

밟고 올라가기 금지

배터리팩 삽입

배터리팩을 풉니다.

유용한 정보, 지침

행동 지침

한국어

가정용 쓰레기로 폐기하지 마십시오.

공구 장비에는 데이터 저장을 위한 칩이 포

함되어 있습니다. 단원 참조 17.2

3 기본 용도

CTLC MINI I

CTLC MIDI I

다음에 적합한 충전 이동식 집진기

– 분진 등급 ‘L’에 해당되며 최대 1 mg/m³ 이하

의 분진을 흡입할 경우,

– 습식 집진할 경우,

–IEC/EN 60335-2-69에 준하여 보다 강도 높은

상업적 용도로 사용

– 본 충전 이동식 집진기에 사용 허가된 Festool

BP 시리즈 동급 전압의 배터리팩과 함께 사용

하는 경우

CTMC MIDI I

다음에 적합한 충전 이동식 집진기

– 분진 등급 ‘M’에 해당되며 톱밥 및 도장 거스러

미를 포함해 최대 0.1 mg/m³ 이하의 분진을

흡입할 경우,

– 습식 집진할 경우,

–IEC/EN 60335-2-69에 준하여 보다 강도 높은

상업적 용도로 사용

– 본 충전 이동식 집진기에 사용 허가된 Festool

BP 시리즈 동급 전압의 배터리팩과 함께 사용

하는 경우

잘못된 사용으로 인한 책임은 사용자에게 있

습니다.

4 기술 제원

충전 이동식 집진기

모터 전압 36 V (18 V 2개)

호환 가능한 배터리팩 BP 18 시리즈

[1]

최대 흡입 용량(공기), 집진기/터빈 108 m³/h / 202 m³/h

최대 진공, 터빈 190 hPa

필터 표면적 3508 cm²

정전기 방지 집진 호스 D 27/32 x 3.5 m-AS/CTR

EN 60335-2-69에 따른 음압도/오차 K 67 dB(A)/ 3 dB

EN 60335-2-69에 따른 손팔 진동값/오차 K <2.5 m/s²/ 1.5 m/s²

보호 등급 IP X4

주파수

(충전 이동식 집진기/리모컨)

2402 Mhz – 2480 Mhz

등가 등방성 복사전력(EIRP)

(충전 이동식 집진기/리모컨)

< 10 dBm

용기 용량 CTLC MINI I 10l

CTLC MIDI I

CTMC MIDI I

15 l

치수 L x W x H CTLC MINI I 550 x 320 x 455 mm

CTLC MIDI I

CTMC MIDI I

550 x 320 x 495 mm

[1] 기기 작동에 적합한 배터리팩의 버전은 표 [5]에서 확인하십시오. 목록에 없는 최신 배터리팩의 경우 Festool Work 앱의 지침에 따르거나 Festool 고객 서

비스로 연락하십시오.

한국어

충전 이동식 집진기

무게(배터리팩 미포함) CTLC MINI I 11.4 kg

CTLC MIDI I

CTMC MIDI I

11.7 kg

5 공구 구성 요소

5.1 충전 이동식 집진기

[1-1] 손잡이

[1-2] 배터리함

[1-3] 호스 보관함

[1-4] 시스테이너용 T-Loc 래치

[1-5] 탈진장치

[1-6] 메인 필터

[1-7] 잠금 클립

[1-8] 배기구

[1-9] 본드 용기

[1-10] 브레이크

[1-11] 잠금 해제 버튼(브레이크)

[1-12] 켜기/끄기 버튼

[1-13] MAN 버튼

[1-14] 흡입력 조절

[1-15] 상태 표시기(흡입력/경고 신호)

[1-16] 연결 버튼

[1-17] 연결 표시창

[1-18] CT-F I * 리모컨

5.2 CT-FI 리모컨

[1-19] 연결 버튼

[1-20] LED 디스플레이

[1-21] MAN 버튼(수동으로 전원 켜기)

[1-22] 고정 밴드용 마운트

[1-23] 고정 밴드

사용 설명서의 전반부에 이와 관련된 그림이 나와

있습니다.

* 그림 또는 설명에 나온 액세서리의 일부는 공급 사

양에 포함되지 않습니다.

6준비 작업

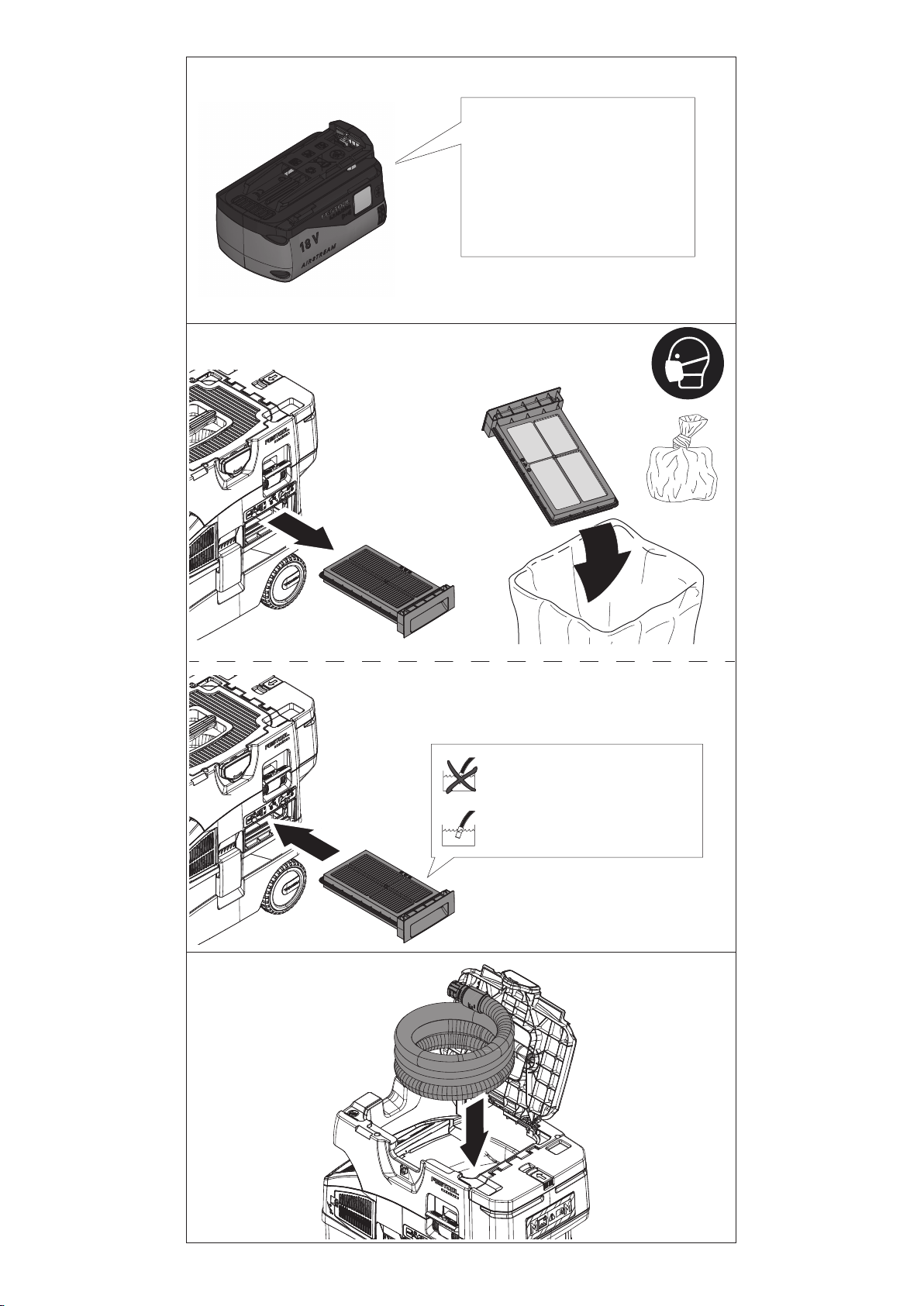

►필터백/집진포 [2-1]를 끼우십시오.

►집진 호스를 연결합니다 [3].

7배터리팩

배터리팩을 삽입하기 전에 배터리 접속부가 깨끗한

지 점검하십시오. 배터리 접속부가 지저분하면 접촉

이 잘 되지 않고, 컨택트가 손상될 수 있습니다.

접촉 불량은 기기 과열 및 손상으로 이어질 수 있습

니다.

[4A] 배터리팩 분리.

[4B]

klick

배터리팩이 고정되도록 끼우십시

오.

본 충전 이동식 집진기는 2개의 배터리팩 만으

로 작동할 수 있습니다.

기기 작동에 적합한 배터리팩의 버전은 표 [5]

에서 확인하십시오. 목록에 없는 최신 배터리

팩의 경우 Festool Work 앱의 지침에 따르거

나 Festool 고객 서비스로 연락하십시오.

충전기와 배터리팩의 용량 표시계를 포함 기타

정보는 충전기와 배터리팩 사용 설명서를 참조

하십시오.

8 최초 작동

대기 모드

►켜기/끄기 버튼 [1-12]을 누르십시오.

상태 표시기의 녹색 LED [1-15]가 대기 모드를 표

시합니다.

켜기/끄기 버튼을 다시 누르면 충전 이동식 집진기

가 꺼집니다.

충전 이동식 집진기 수동으로 시작하기/정지하기

충전 이동식 집진기가 대기 모드 상태입니다.

충전 이동식 집진기에서 직접 실시:

►시작/정지를 위한 MAN 버튼 [1-13]을 누릅니

다.

다른 방법으로, 연결된 CT-FI 리모컨 사용( 9.2 단원

참조):

►시작/정지를 위한 리모컨의 MAN 버튼 [1-21]

을 누릅니다.

충전 이동식 집진기 자동으로 시작하기/정지하기

충전 이동식 집진기가 대기 모드 상태입니다.

►충전 이동식 집진기 자동으로 시작하기: 연결된

전동 공구(배터리로 작동) 켜기/끄기(단원 9.1

참조).

한국어

9 기기와 연결

경고

충전 이동식 집진기의 갑작스러운 작동으로 인한

상해 위험

►충전 이동식 집진기를 이용해 작업을 진행하기

전에는 항상 충전 이동식 집진기에 어떤 리모컨

과 충전 공구가 연결되어 있는지 확인하십시오.

►배터리로 작동되는 전동 공구는 항상 집진 호스

를 통해 충전 이동식 집진기에 연결되어 있어야

합니다. 작업 후에는 충전 이동식 집진기와 연

결을 분리해야 합니다.

►리모컨은 집진 호스에만 고정할 수 있습니다.

9.1 배터리로 작동하는 전동 공구 연결하기

►대기 모드에서 연결 버튼 [1-16]을 누르십시오.

연결 표시창 [1-17]이 청색으로 느리게 깜박입니다.

충전 이동식 집진기는 60초 동안 연결 가능한 상태

를 유지합니다.

►전동 공구를 켜십시오.

충전 이동식 집진기가 작동되기 시작합니다.

충전 이동식 집진기는 켜기/끄기 버튼 [1-12]을 누

를 때까지 또는 배터리팩(충전 이동식 집진기 부분)

을 분리할 때까지 연결 상태가 유지됩니다. 이후에

는 전동 공구를 다시 연결해야 합니다.

새로운 전동 공구를 연결하면 기존 연결은 사

라집니다.

이 기능은 블루투스® 배터리팩이 포함된

Festool 전동 공구에서만 가능합니다.

9.2 CT-F I 리모컨 연결

충전 이동식 집진기에 리모컨을 연결하기 위해서는

리모컨을 리셋해야 합니다(리모컨 리셋 단원 참조).

지금까지 연결하지 않았던 리모컨은 바로 연결할 수

있습니다.

리모컨과 충전 이동식 집진기 사이에 생성된

연결은 켜기/끄기 버튼을 누를 때까지 또는 배

터리팩(충전 이동식 집진기 부분)을 분리할 때

까지 유지됩니다.

충전 이동식 집진기에는 최대 다섯 대의 리모

컨을 동시에 연결할 수 있습니다. 충전 이동식

집진기는 배터리로 작동되는 전동 공구에 함께

연결할 수 있습니다.

처음에 배터리팩을 통해 충전 이동식 집진기의

전원을 켠 경우, 연결된 배터리팩은 충전 이동

식 집진기와의 연결이 일시적으로 끊어집니다.

이후에 배터리팩을 다시 연결할 수 있습니다.

►대기 모드에서 충전 이동식 집진기의 연결 버튼

[1-16]을 3초간 누르십시오.

연결 표시창 [1-17]이 청색으로 빠르게 깜박입니다.

충전 이동식 집진기는 60초 동안 연결 가능한 상태

를 유지합니다.

►리모컨의 MAN 버튼 [1-21]을 누르십시오.

리모컨은 충전 이동식 집진기에 지속적으로 저장됩

니다.

리모컨 리셋

리셋하면 충전 이동식 집진기에 대한 리모컨 연결이

삭제됩니다.

►연결 버튼 [1-19] 및 MAN 버튼 [1-21]을 10초

간 누르십시오.

리셋이 진행되면 LED 디스플레이 [1-20]가 자홍색

으로 켜집니다.

9.3 모바일 단말기 연결

Festool Work 앱을 통해 충전 이동식 집진기를 모

바일 단말기에 연결하십시오(예: 소프트웨어 업데이

트용).

►대기 모드에서 충전 이동식 집진기의 연결 버튼

[1-16]을 3초간 누르십시오.

연결 표시창 [1-17]이 청색으로 빠르게 깜박입니다.

충전 이동식 집진기는 60초 동안 연결 가능한 상태

를 유지합니다.

►안전한 연결 확인을 위해 Festool Work 앱에서

제시되는 내용을 따르십시오.

10 설정

10.1 집진력 제어

►집진 모드에서 집진력 조절기 [1-14]의 (+) 버튼

또는 (-) 버튼 을 누르십시오.

상태 표시창의 녹색 LED [1-15]가 현재의 출력 단

계를 표시합니다.

10.2 집진 슬리브

집진 슬리브 [3-1]의 바이패스 기능이 매끄러운 표

면에서 샌딩 기기 및 바닥 노즐의 흡입을 방지합니

다.

열기

►조절 링을 "OPEN" 위치로 돌리십시오.

닫기

►조절 링을 "CLOSE" 위치로 돌리십시오.

10.3 체적 유량 모니터링(분진 등급 M의 경우만)

주의

유해 분진

호흡기 부상

►집진 호스 D 27/32x3.5m-AS/CTR을 사용할

때만 체적 유량 모니터링의 올바른 작동을 보장

할 수 있습니다.

집진 호스에서 공기의 이동 속도가 20 m/s 아래로

떨어지면, 안전상의 이유로 음향 경고 신호가 울립

니다.

한국어
