MODE D’EMPLOI - NOTICE DE

MONTAGE, D’INSTALLATION ET

D’UTILISATION

REFERENCE : ZF-12181D (ZF-12181D-II)

USER MANUAL – INSTALLING AND

OPERATING MANUAL

FANELITE vous remercie d’avoir choisi ce produit. Ce produit très

innovant et très design a été conçu pour vous assurer un

maximum de confort et de sécurité. Veuillez lire attentivement

cette notice avant d’utiliser votre appareil et conservez là

soigneusement pour référence ultérieure. Pour une utilisation

correcte et en toute sécurité, veillez à bien lire les consignes de

sécurité.

FANELITE thanks you for choosing this product. This very innovative

and very design product has been designed to ensure maximum

comfort and safety. Please read this manual carefully before using your

appliance and keep it there for future reference. For correct and safe

use, be sure to read the safety instructions.

TABLE DES MATIERES

1. CONSIGNES DE SECURITE

2. GARANTIE

3. DESCRIPTION

4. ASSEMBLAGE / MONTAGE

5. UTILISATION

6. NETTOYAGE ET ENTRETIEN

7. SPECIFICATIONS TECHNIQUES

8. PROTECTION DE L’ENVIRONNEMENT

9. INFORMATION COMPLEMENTAIRE

1. CONSIGNES DE SECURITE

Veuillez lire attentivement cette notice avant la première

utilisation de l’appareil.

AVERTISSEMENT

Pour réduire les risques d’incendie, de choc

électrique, de blessures corporelles et de

dommages matériels, lisez et respectez

scrupuleusement les consignes suivantes :

Lisez attentivement cette notice avant d’utiliser votre

appareil. Il est conseillé de conserver cette notice dans

un lieu sûr pour consultation extérieure.

Cet appareil est conçu et prévu exclusivement à une

utilisation domestique et sur une surface plane et

sèche.

De par sa construction cet appareil n’est pas prévu pour

une utilisation à l’extérieur, usage intérieur uniquement.

Retirez tous les éléments de l’emballage et retirez les

rubans adhésifs empêchant le fonctionnement de

l’appareil avant utilisation.

Assemblez entièrement l’appareil avant de l’utiliser.

Les connexions électriques doivent être faites selon les

normes en vigueur et par un électricien qualifié.

Avant tout raccord électrique et afin d’éviter tout risque

d'électrocution, coupez toute alimentation et remettez

en service uniquement lorsque l’installation sera

entièrement terminée.

Branchez l’appareil dans une prise secteur fournissant

un courant dont les spécifications (tension,

fréquence…) sont identiques à celles indiquées sur la

plaque signalétique de l’appareil.

Vérifiez que le voltage de votre installation électrique

correspond bien à celui de l’appareil avant de le

brancher.

Cet appareil peut être utilisé par des enfants âgés d’au

moins 8 ans et par des personnes ayant des capacités

physiques, sensorielles ou mentales réduites ou

dénuées d’expérience ou de connaissance, s’ils (si

elles) sont correctement surveillé(e)s ou si des

instructions relatives à l’utilisation de l’appareil en toute

sécurité leur ont été données et si les risques encourus

ont été appréhendés. Les enfants ne doivent pas jouer

avec l’appareil. Le nettoyage et l’entretien par l’usager

ne doivent pas être effectués par des enfants sans

surveillance.

Ne laissez jamais d’enfant à proximité de l’appareil sans

surveillance ni des personnes handicapées.

Ne laissez pas les enfants jouer avec les sachets en

polyéthylène ou le film d’emballage, risque

d’étouffement.

Ne laissez jamais d’enfants en bas âge, des

personnes âgées ou malades dans le courant d’air de

l’appareil.

Conservez l’appareil dans un endroit frais et sec, hors

de la portée des enfants, personnes âgées et

handicapés.

Pour des raisons de sécurité, ne laissez jamais

l’appareil sans surveillance pendant qu’il fonctionne.

Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou

des personnes de qualification similaire afin d’éviter un

danger.

Ne déplacez ou débranchez jamais l’appareil en tirant

sur le cordon d’alimentation.

Éteignez et débranchez l’appareil avant de le déplacer.

N’utilisez jamais l’appareil sans ses grilles de

protection. Une fois l’appareil assemblé, il est

strictement interdit de démonter les grilles de protection.

N’introduisez jamais vos mains et/ou objets dans les

grilles de protection. Evitez tout contact avec les pièces

mobiles.

N’utilisez pas d’eau ni de détergent pour le nettoyage

de l’appareil. Un chiffon sec sera préférable. Avant tout

nettoyage, veillez à couper l’alimentation électrique.

Cet appareil est prévu pour être utilisé dans un endroit

avec une bonne circulation d’air, évitez de l’utiliser dans

une pièce fermée sans circulation d’air.

Cet appareil n’est utilisable qu’à l’intérieur d’un local

abrité.

N’utilisez jamais cet appareil dans un lieu humide, près

d’une douche, d’une piscine, d’une baignoire, etc…

N’immergez jamais l’appareil ou le cordon

d’alimentation dans de l’eau ou tout autre liquide.

N’exposez jamais l’appareil aux projections d’eau et aux

éclaboussures.

Cet appareil n’est pas prévu pour être utilisé dans des

granges, étables ou tous locaux analogues.

Ne placez jamais l’appareil vers une source de chaleur.

L’appareil ne doit pas être utilisé dans des

emplacements où la présence de vapeurs inflammables

ou de poussières explosives est probable.

Inspectez rigoureusement l’appareil et ne l’utilisez pas

s’il est endommagé ou si vous voyez une quelconque

détérioration.

N’utilisez pas cet appareil s’il présente un

dysfonctionnement ou si son cordon d’alimentation ou

sa fiche est endommagé.

N’utilisez pas cet appareil si ses pales, ses grilles de

protection, son cordon d’alimentation ou sa fiche sont

endommagés, si le ventilateur ne fonctionne pas

correctement, s’il est tombé ou a été endommagé d’une

autre manière. Contactez dans ce cas un centre de

réparation agréé pour faire réviser et réparer l’appareil.

En cas de bruit, d’odeur ou de fumée anormales,

arrêtez immédiatement l’appareil et faites appel à un

réparateur agréé.

Si vous prévoyez de ne pas utiliser votre appareil

pendant un certain temps, éteignez-le et débranchez sa

prise du secteur.

Transportez l’appareil dans son emballage d’origine.

Cet appareil est conforme aux normes européennes de

sécurité en vigueur.

Utilisez uniquement les pièces de rechange FANELITE.

Toute intervention sur l’appareil effectuée par une

personne non qualifiée est interdite.

2. GARANTIE

Rapprochez-vous de votre distributeur afin de connaître ses

modalités de garantie.

Tous les appareils FANELITE sont garantis contre tout défaut de

pièces et de fabrication dans la mesure où ils fonctionnent dans des

conditions normales d’utilisation. Nos appareils doivent être installés

par des professionnels qualifiés, conformément à la réglementation en

vigueur et aux instructions figurant dans cette notice d’utilisation et de

montage.

FANELITE se réserve le droit de ne pas appliquer la garantie en cas de

négligence du client, d’installations défectueuses, mal adaptées ou non

conformes aux normes en vigueur.

Tout dommage lié à l’un des points suivants ne peut être pris en

considération et couvert par notre garantie :

- Défauts de surveillance, d’entretien et de maintenance

- Entretien et maintenance dû à l’usure normale

- Entretien du produit non-conforme aux instructions de la notice

d’utilisation

- Toute adaptation du produit qui serait nécessaire à des fins de mise

en conformité avec les normes techniques ou de sécurité applicables

dans un pays autre que celui pour lequel le produit a été conçu et

fabriqué à l’origine

- Une utilisation ou installation non conforme à l’usage auquel le produit

est destiné ou aux normes techniques ou de sécurité en vigueur dans

le pays où il est utilisé

- Non-respect des consignes, précautions de sécurité et instructions

stipulées dans la notice d’utilisation

- Un cas de force majeure, sinistre (incendie, inondation, etc.), foudre,

etc.

- Une modification ou réparation du produit non effectuée par un

professionnel qualifié

- Utilisation de pièces et accessoires non compatible avec le produit ou

défectueux

- Détériorations immédiates ou différées consécutives à une mauvaise

manutention au cours du transport, à une fausse manœuvre, chute,

choc, à un contact avec de l’eau, sable ou tout autre substance, etc.

- Un mauvais traitement du produit dû à un environnement inapproprié

(mauvaise aération, exposition à l’humidité ou forte chaleur, vibration,

alimentation électrique non-adapté, surtension, etc.)

Que ce soit à l’égard de l’acheteur, installateur ou tout autre

personne, notre société ne pourra en aucun cas être tenue pour

responsable des dommages corporels ou matériels de quelque

nature qu’ils soient, qui pourraient être provoqués par nos

produits ou qui seraient la conséquence directe ou indirecte de

l’utilisation de nos produits.

3. DESCRIPTION

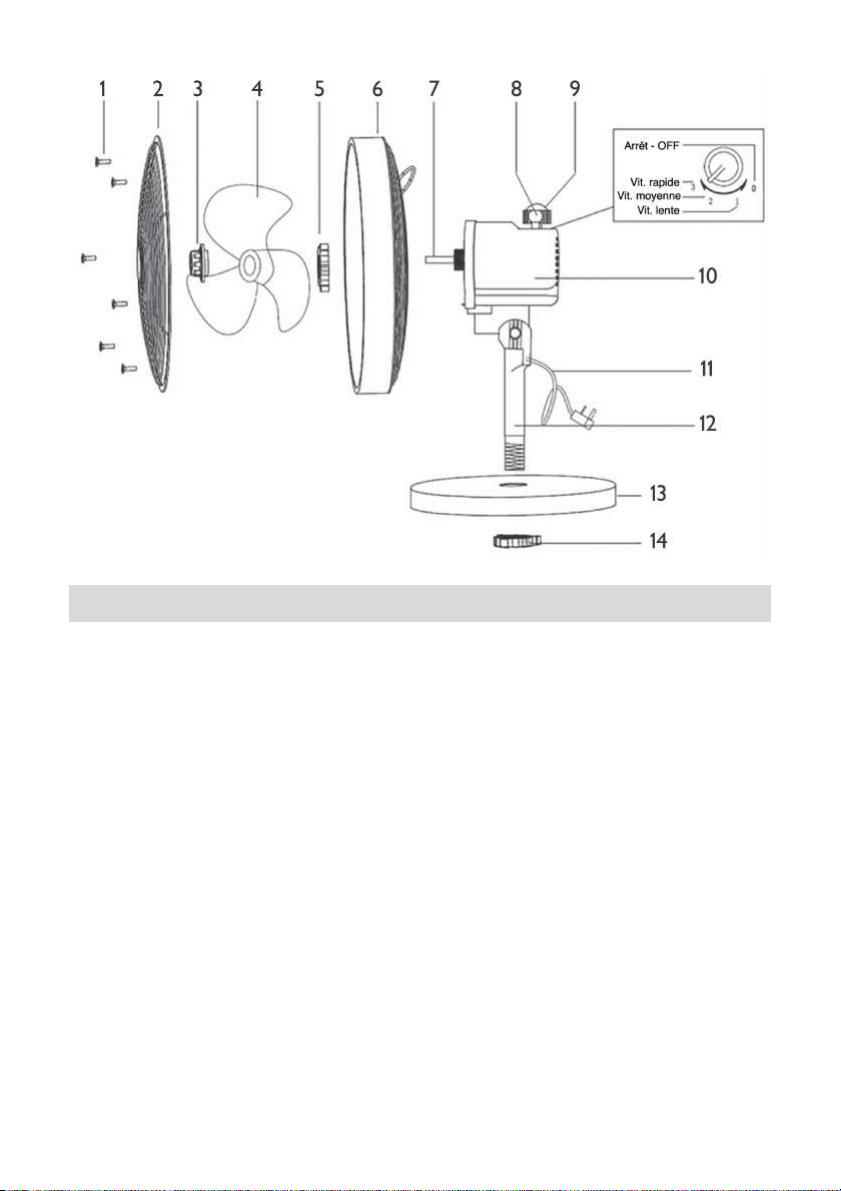

Avant d’assembler votre ventilateur, sortez toutes les pièces de

l’emballage et assurez-vous que tous les composants suivants sont

présents :

1. Vis de sécurité

2. Grille avant

3. Écrou de blocage hélice

4. Hélice

5. Bague de blocage grille arrière

6. Grille arrière

7. Axe moteur

8. Bouton d’oscillation

9. Interrupteur ON/OFF et réglage vitesses

10. Bloc moteur

11. Cordon d’alimentation

12. Tube

13. Base

14. Écrou d’assemblage

4. ASSEMBLAGE / MONTAGE

ATTENTION : Avant d’assembler votre ventilateur, lisez

scrupuleusement les consignes de sécurité présentes dans cette

notice.

1. Retirez l’écrou d’assemblage (14) en bas du tube, installez le tube

correctement dans le trou central de la base (13) puis remettez et

serrez l’écrou d’assemblage (14).

2. Desserrez et retirez l’écrou de blocage de l’hélice (3) sur l’axe

moteur (7) en le tournant dans le sens horaire.

3. Desserrez et retirez la bague de blocage de la grille arrière (5) sur

l’axe moteur (7) en la tournant dans le sens antihoraire.

4. Placez la grille arrière (6) correctement sur le bloc moteur (la

poignée à l’arrière de la grille doit se trouver en haut) puis remettez et

serrez la bague de blocage de la grille arrière (5) dans le sens horaire

afin de bien fixer la grille arrière sur le bloc moteur.

5. Placez l’hélice (4) sur l’axe du bloc moteur en prenant soin d’aligner

la fente de l’hélice avec la goupille de l’axe et insérez l’hélice jusqu’à

quelle se bloque. Remettez puis serrez ensuite l’écrou de blocage de

l’hélice (3) en le tournant dans le sens antihoraire. Prenez soin de

serrer l’écrou correctement. Vérifiez que l’hélice tourne bien en la

tournant manuellement.

6. Si nécessaire retirez les vis de sécurité (1). Placez la grille avant (2)

correctement sur la grille arrière (6) en prenant soin de mettre le logo

Fanelite à l’horizontal. Une fois la grille avant correctement positionnée,

remettez et serrez les vis de sécurité (1) pour sécuriser l’assemblage.

5. UTILISATION

ATTENTION : Avant d’utiliser votre appareil, lisez

scrupuleusement les consignes de sécurité présentes dans cette

notice.

Branchez le cordon d’alimentation (11).

Marche / Arrêt et réglage vitesses

Tournez l’interrupteur (9) pour allumer / éteindre le ventilateur et régler

la vitesse :

0 : Arrêt - OFF

1 : Vitesse lente

2 : Vitesse moyenne

3 : Vitesse rapide

Oscillation

Poussez le bouton d’oscillation (8) pour activer l’oscillation. Tirez le

bouton d’oscillation (8) pour désactiver l’oscillation.

Angle d’inclinaison

This manual suits for next models

Table of contents

Languages:

Other Fanelite Fan manuals

Fanelite

Fanelite ZF-1602BW User manual

Fanelite

Fanelite PRICKLY 38YFT-7057M User manual

Fanelite

Fanelite FANDC52LN-BK User manual

Fanelite

Fanelite WT-F15 User manual

Fanelite

Fanelite FANDC52LN Wiring diagram

Fanelite

Fanelite 52YFT-3092 TAHAA User manual

Fanelite

Fanelite 60YFA-1002 ALIZE Wiring diagram

Fanelite

Fanelite WT-F44 Wiring diagram

Fanelite

Fanelite CANOUAN User manual

Fanelite

Fanelite TF-37R User manual

Fanelite

Fanelite KYT-30B User manual

Fanelite

Fanelite FANDC52 User manual

Fanelite

Fanelite R1-T Wiring diagram

Fanelite

Fanelite FS-40RC User manual

Fanelite

Fanelite FW40-DC User manual

Fanelite

Fanelite FS-45RC Wiring diagram

Fanelite

Fanelite X01A-DC User manual

Fanelite

Fanelite FB-45M User manual

Fanelite

Fanelite FS7423 User manual

Fanelite

Fanelite KF-2688 User manual

Fanelite

Fanelite 15833-R PG User manual

Fanelite

Fanelite KYT-30BR User manual

Fanelite

Fanelite CR-66516 User manual

Fanelite

Fanelite FW45-DC User manual

Popular Fan manuals by other brands

ELTA FANS

ELTA FANS H03VV-F installation guide

Hunter

Hunter 20714 Owner's guide and installation manual

Emerson

Emerson CARRERA VERANDA CF542ORB00 owner's manual

Hunter

Hunter Caraway Owner's guide and installation manual

Panasonic

Panasonic FV-15NLFS1 Service manual

Kompernass

Kompernass KH 1150 operating instructions

VES

VES FALA100/12V/TR Original instructions

Vertiv

Vertiv Liebert DCD user manual

Westinghouse

Westinghouse GFP Series owner's manual

Venmar

Venmar KUBIX HRV PLUS Series user guide

Maico

Maico ECR 31 installation instructions

Sonnenkonig

Sonnenkonig Dinky instruction manual

S&P

S&P ECOWATT HXBR manual

Wider

Wider IMP03369BH instruction manual

Panasonic

Panasonic F-60DHN Operating and installation instructions

Hinkley

Hinkley HIGHLAND instruction manual

Broan

Broan 766BN installation guide

Premium

Premium PFS16022 Use manual
