FALMEC Quasar TOP 90 User manual

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ИНСТРУКЦИИ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Quasar

Quasar Top

Quasar 90 Green Tech

Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Falmec Quasar Top

Inox 90 o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina

390 (Quasar 60) - 690 (Quasar 80)

690 (Quasar 90) - 990 (Quasar 120)

598 (Quasar 60) - 798 (Quasar 80)

898 (Quasar 90) - 1198 (Quasar 120)

498 (Quasar 60) - 798 (Quasar 80)

798 (Quasar 90) - 1098 (Quasar 120)

608

465

389

max 380

348

597 29

115

198

max 1375

150

105

390

200

350

Quasar 60: 26 kg

Quasar 80: 31 kg

Quasar 90

Green Tech

: 33 kg

Quasar 120: 41 kg

Quasar TOP 90: 28 kg

Quasar TOP 120: 37 kg

800

IT - CAMINO OPZIONALE

EN - OPTIONAL CHIMNEY

DE - KAMIN ALS ZUBEHÖRXX

FR - CHEMINÉE EN OPTIONXX

ES - CHIMENEA OPCIONAL

RU - ДОПОЛНИТЕЛЬНЫМ ДЫМОХОДОМ

PL - OPCJONALNYM KANAŁEM KOMINOWYM

NL - OPTIONELE SCHOORSTEEN

PT - CHAMINÉ OPCIONAL

DK - VALGFRI KAMIN

SE - RÖKGÅNG SOM TILLVAL

FI - VALINNAISELLA POISTOPUTKELLA

NO - VALGFRI SKORSTEIN

800

ø150 mm

min. 300 mm

10 mm

469 mm

518 mm

105 mm

469 mm

518 mm

105 mm

IT - Uscita alternativa posteriore: il motore sporge dal retro della cappa di 10 mm

EN - Alternative rear outlet: the motor protrudes 10 mm from the back of the hood

DE - Alternativer Abzug auf der Rückseite: der Motor steht auf der Rückseite der Abzugshaube um 10 mm über

FR - Sortie alternative arrière : le moteur dépasse de l'arrière de la hotte de 10 mm

ES - Salida alternativa posterior: el motor sobresale 10 mm en la parte posterior de la campana

RU -   :       10 

PL - Alternatywny tylny wylot: silnik wystaje 10 mm z tyłu okapu

NL - Alternatieve uitgang op de achterkant: de motor steekt 10 mm uit de achterkant van de kap

PT - Saída alternativa traseira: o motor sobressai na parte posterior da coifa em 10 mm

DK - Mulighed for bagudvendt aftræk: motoren rager 10 mm frem fra bagsiden af emhætten

SE - Alternativt bakre uttag: motorn sticker ut från kåpans baksida med 10 mm

FI - Vaihtoehtoinen takapoistumistie: moottori tulee ulos 10 mm liesituulettimen takaa

NO - Alternativ bakre utgang: motoren springer frem fra baksiden av ventilatorhetten med 10 mm

ø8 mm

ø6 mm

518 mm

X = min.

570 mm

X = min.

520 mm

Ø8 mm

V1 (x2)

518 mm

V3 (x2)

IT - Installazione con uscita verticale:

Misure per l’installazione (1). Fissaggio cappa (2).

EN - Installation with vertical outlet:

Measurements for installation (1).

Hood fastening (2).

DE - Installation mit vertikalem Abzug:

Maßangaben für die Installation (1).

Befestigung der Abzugshaube (2).

FR - Installation avec sortie verticale:

Mesures pour l'installation (1). Fixation de la hotte (2).

ES - Instalación con salida vertical:

Medidas para la instalación (1).

Fijación de la campana (2).

RU -    :

   (1).

  (2).

PL - Montaż z wylotem pionowym:

Środki montażowe (1). Mocowanie okapu (2).

NL - Installatie met verticale uitgang:

Maten voor de installatie (1). Kapbevestiging (2).

PT - Instalação com saída vertical:

Medidas para a instalação (1). Fixação do exaustor (2).

DK - Installation med lodret aftræk:

Mål for installation (1). Fastgørelse af emhætten (2).

SE - Installation med vertikalt uttag:

Installationsåtgärder (1). Fästning av kåpan (2).

FI - Asennus pystysuuntaisella poistumistiellä:

Mitat asennusta varten (1).

Liesituulettimen kiinnitys (2).

NO - Installasjon med vertikal utgang:

Installasjonsmål (1). Feste av ventilatorhette (2).

IT - Viti di sicurezza obbligatorie

UK - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU -

Обязательные предохранительные

винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

ø 15

150mm

IT - Installazione valvola di non ritorno (3) e montaggio tubo d’aspirazione (4).

EN - Check valve installation (3) and suction pipe assembly (4).

DE - Installation des Rückschlagventils (3) und Montage der Ansaugleitung (4).

FR - Installation du clapet anti-retour (3) et montage du tuyau d'aspiration (4).

ES - Instalación de la válvula antirretorno (3) y montaje del tubo de aspiración (4).

RU -    (3)     (4).

PL - Montaż zaworu zwrotnego (3) i montaż rury ssącej (4).

NL - Montage terugslagklep (3) en zuigleiding (4).

PT - Instalação da válvula de não retorno (3) e montagem do tubo de aspiração (4).

DK - Montage af kontraventil (3) og rør til udsuget (4).

SE - Installation av backventilen (3) samt montering av utsugningsröret (4).

FI - Vastaventtiilin asennus (3) ja imuputken liitäntä (4).

NO - Installasjon av tilbakeslagsventil (3) og montasje av innsugingsrør (4).

518 mm

X = min.

570 mm

X = min.

520 mm

Ø 8 mm

V1 (x4)

518 mm

2Connettore comandi

Panel control connector

(x6)

Cavo alimentazione

Power cable

IT - Riposizionamento motore

EN - Motor repositioning

DE - Neupositionierung Motor

FR - Repositionnement du moteur

ES - Reubicación del motor

RU - Перепозиционирование двигателя

PL - Zmiana położenia silnika

NL - Hernieuwde plaatsing van de motor

PT - Reposicionamento do motor

DK - Genpositionering af motor

SE - Ompositionering motor

FI - Moottorin uudelleensijoitus

NO - Gjenplassering av motor

IT - Installazione con uscita posteriore:

Misure per l’installazione (5). Riposizionamento motore (6).

EN - Installation with rear outlet:

Measurements for installation (5). Motor repositioning (6).

DE - Installation mit abzug auf der Rückseite:

Maßangaben für die Installation (5).

Neupositionierung Motor (6).

FR - Installation avec une sortie arrière:

Mesures pour l'installation (5).

Repositionnement du moteur (6).

ES - Instalación con salida posterior:

Medidas para la instalación (5). Reubicación del motor (6).

RU -    :   

(5).   (6).

PL - Instalacji z tylnym wylotem:

Środki montażowe (5). Zmiana położenia silnika (6).

NL - Installatie met uitgang op de achterkant: Maten voor de in-

stallatie (5). Hernieuwde plaatsing van de motor (6).

PT - Instalação com saída posterior:

Medidas para a instalação (5).

Reposicionamento do motor (6).

DK - Installation med bagudvendt aftræk:

Mål for installation (5). Genpositionering af motor (6).

SE - Installation med bakre uttag:

Installationsåtgärder (5). Ompositionering motor (6).

FI - Takapoistumistien asentamiseksi:

Mitat asennusta varten (5). Moottorin uudelleensijoitus (6).

NO - Installasjon med bakre utgang:

Installasjonsmål (5). Gjenplassering av motor (6).

(x2)

(x4) T

Connettore comandi

Panel control connector

Cavo alimentazione

Power cable

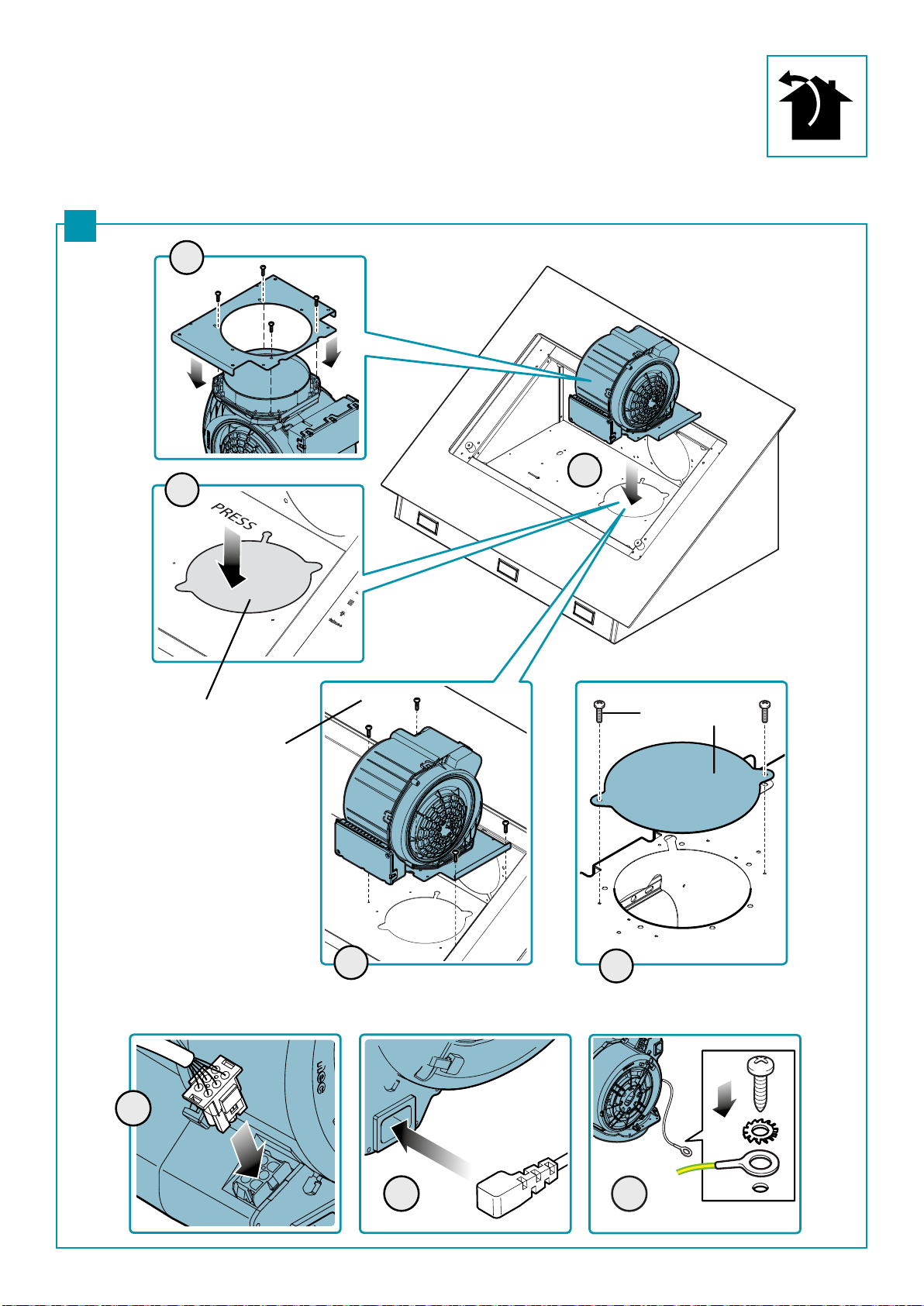

IT - Riposizionamento motore (7a).

EN - Motor repositioning (7a).

DE - Neupositionierung Motor (7a).

FR - Repositionnement du moteur (7a).

ES - Reubicación del motor (7a).

RU -   (7a).

PL - Zmiana położenia silnika (7a).

NL - Hernieuwde plaatsing van de motor (7a).

PT - Reposicionamento do motor (7a).

DK - Genpositionering af motor (7a).

SE - Ompositionering motor (7a).

FI - Moottorin uudelleensijoitus (7a).

NO - Gjenplassering av motor (7a).

(x2)

(x4)

Connettore comandi

Panel control connector

Cavo alimentazione

Power cable

IT - Riposizionamento motore (7b).

EN - Motor repositioning (7b).

DE - Neupositionierung Motor (7b).

FR - Repositionnement du moteur (7b).

ES - Reubicación del motor (7b).

RU -   (7b).

PL - Zmiana położenia silnika (7b).

NL - Hernieuwde plaatsing van de motor (7b).

PT - Reposicionamento do motor (7b).

DK - Genpositionering af motor (7b).

SE - Ompositionering motor (7b).

FI - Moottorin uudelleensijoitus (7b).

NO - Gjenplassering av motor (7b).

Green

Tech

V3 (x2)

IT - Viti di sicurezza obbligatorie

EN - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU - Обязательные предохранитель-

ные винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

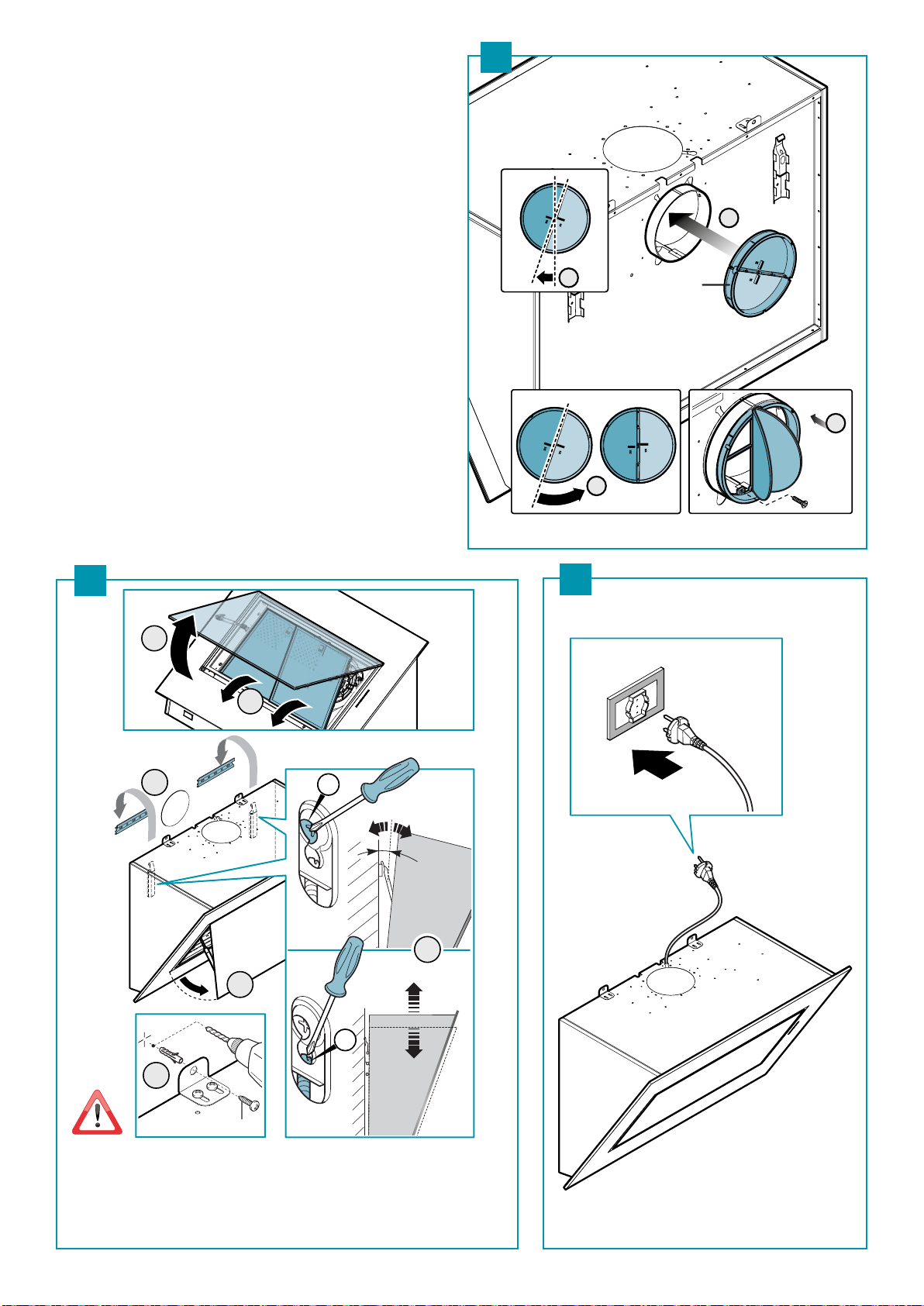

IT - Installazione valvola di non ritorno (8). Fissaggio cappa (9).

EN - Check valve installation (8). Hood fastening (9).

DE -

Installation des Rückschlagventils (8). Befestigung der Abzugshaube (9).

FR - Installation du clapet anti-retour (8). Fixation de la hotte (9).

ES - Instalación de la válvula antirretorno (8). Fijación de la campana (9).

RU -    (8).   (9).

PL - Montaż zaworu zwrotnego (8). Mocowanie okapu (9).

NL - Montage terugslagklep (8). Kapbevestiging (9).

PT - Instalação da válvula de não retorno (8). Fixação do exaustor (9).

DK - Montage af kontraventil (8). Fastgørelse af emhætten (9).

SE - Installation av backventilen (8). Fästning av kåpan (9).

FI - Vastaventtiilin asennus (8). Liesituulettimen kiinnitys (9).

NO - Installasjon av tilbakeslagsventil (8). Feste av ventilatorhette (9).

V3 (x6)

Ø6 mm

Ø6

V4 (x2)

(x2)

11IT - Camino opzionale

EN - Optional chimney

DE - Kamin als zubehör

FR - Cheminée en option

ES - Camino opcional

RU -  

PL - Opcjonalny kanał kominowy

NL - Optionele schoorsteen

PT - Chaminé opcional

DK - Valgfri kamin

SE - Tillval rökgång

FI - Valinnainen poistoputki

NO - Valgfri skorstein

This manual suits for next models

Table of contents

Languages:

Other FALMEC Ventilation Hood manuals

FALMEC

FALMEC MIRA TOP User manual

FALMEC

FALMEC KACL.939 BF User manual

FALMEC

FALMEC Vega VEGA115W User manual

FALMEC

FALMEC Virgola FDVRG24W3SS User manual

FALMEC

FALMEC Eros FPERO36U5SS-R User manual

FALMEC

FALMEC Plane 60 User manual

FALMEC

FALMEC EUROPA User guide

FALMEC

FALMEC QUASAR User manual

FALMEC

FALMEC Plane Parete Inox 90 User manual

FALMEC

FALMEC SIENA F3SN60S1 User manual

FALMEC

FALMEC Quantum Pro User manual

FALMEC

FALMEC MERCURIO User manual

FALMEC

FALMEC Virgola Evolution User manual

FALMEC

FALMEC Fasteel Altair Top 60 Inox User manual

FALMEC

FALMEC Down Draft 90 User manual

FALMEC

FALMEC SILENCE FNLUM36W5SS User manual

FALMEC

FALMEC GRUPPO INCASSO NRS 70 User manual

FALMEC

FALMEC Move Series User manual

FALMEC

FALMEC Sintesi User manual

FALMEC

FALMEC FFPLN36W5FS User manual

FALMEC

FALMEC Virgola User manual

FALMEC

FALMEC airmec Built-in 70 User manual

FALMEC

FALMEC Down Draft 90 User manual

FALMEC

FALMEC ARTEMIDE Assembly instructions

Popular Ventilation Hood manuals by other brands

emmeti

emmeti RECUPA MED A-140 Installation and use manual

Nibe

Nibe F135 user manual

Kuppersberg

Kuppersberg INTRO 60 Technical Passport

Zephyr

Zephyr Spruce AK9834BS Use, care and installation guide

Hisense

Hisense MH6INBG manual

Miele

Miele DA 1255 Operating and installation instructions

Broan

Broan 46000 Specification sheet

GE Profile PV977 Owner's Manual & Installation Instructions

Whirlpool

Whirlpool RH2600XL-1 SERIES installation instructions

Küppersbusch

Küppersbusch DX ISLA instruction manual

ETNA

ETNA AV360RVS Instructions for use

JUNO

JUNO JDF603E6 installation manual

Miele

Miele DA 6708 D Operating and installation instructions

Tricity Bendix

Tricity Bendix LE 150 Installation & operating instructions

AEG

AEG X68163BV1 user manual

AEG

AEG 125 D operating instructions

Smeg

Smeg KSEV97X instruction manual

Nibe

Nibe S Series Installer manual
