FALMEC FIMAR22B5SS User manual
EN INSTRUCTION BOOKLET
FR MODE D'EMPLOI
ES MANUAL DE INSTRUCCIONES
IT LIBRETTO ISTRUZIONI
Mara INSERT
Sabina INSERT
FIMAR22B5SS
FIMAR28B5SS
FISAB22B3SS
FISAB28B3SS
2
19 5/8" (500 mm)
10 5/16" (262 mm)
19 7/16" (494 mm)
12 9/16" (319 mm)
22 1/16" (560 mm)
22 1/16" (560 mm)
11 13/16"
(300 mm)
20 1/16" (509 mm)
20
7/8
"(530 mm)
11 9/16" (294 mm)
7/8" (22 mm)
9
1/16
"
(230 mm)
10 13/16"
(275 mm)
6 15/16"
(176 mm)
10" (254 mm)
10
1/8
" (257 mm)
10
3/8
"
(264 mm)
3/4"
(10 mm)
11
13/16
"
(300 mm)
11" (280 mm)
4 1/4 "
(108 mm)
5
15/16
"
(Ø150 mm)
EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
20 lb
9 kg
MARA 22"
1 MOTOR
Cod: FIMAR22B5SS
120Vac, 60Hz 430W
}
3
5" (127 mm)
5 7/8"
(150 mm)
3/4"
26
1/4
" (667 mm)
10
5/16
" (262 mm)
25 3/4" (654 mm)
18 7/8" (480 mm)
28
3/8" (720 mm)
28 3/8" (720 mm)
11
13/16
"
(300 mm)
26 3/8" (670 mm)
27
3/16"(690 mm)
17 7/8" (454 mm)
7/8" (22 mm)
9
1/16
"
(230 mm)
10
13/16
"
(275 mm)
10" (254 mm)
11 1/8" (283 mm)
10
1/8
" (257 mm)
10 3/8"
(264 mm)
(10 mm)
11 13/16"
(300 mm)
EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
24 lb
11 kg
Cod: FIMAR28B5SS
120Vac, 60Hz 540W
MARA 28"
1 MOTOR
4
19 5/8" (500 mm)
10 5/16" (262 mm)
22 1/16" (560 mm)
19 7/16" (494 mm)
12 9/16" (319 mm)
11 13/16" (300 mm)
6 15/16" (176 mm)
9 1/16" (230 mm)
20 1/16" (510 mm)
20 7/8" (530 mm)
22 1/16" (560 mm)
4 13/16"
(122 mm)
3 15/16" (100 mm)
11 9/16" (294 mm)
10 13/16" (275 mm)
11 13/16" (300 mm)
10 1/8" (257 mm)
13 5/16" (338 mm)
10 3/8" (264 mm)
10" (254 mm)
3/4"
(10 mm)
7/8" (22 mm)
EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
20 lb
9 kg
SABINA 22"
1 MOTOR
Cod: FISAB22B3SS
120Vac, 60Hz 540W
5
28 3/8" (720 mm)
28 3/8" (720 mm)
4 13/16"
3/4"
19 7/16" (494 mm)
12 9/16" (319 mm)
3 15/16" (100 mm)
20 1/16" (510 mm)
20 7/8" (530 mm)
11 9/16" (294 mm)
11 13/16" (300 mm)
10 1/8" (257 mm)
10 3/8" (264 mm)
13 5/16" (338 mm)
10" (254 mm)
11 13/16" (300 mm)
6 15/16" (176 mm)
9 1/16" (230 mm)
10 13/16" (275 mm)
(122 mm)
19 5/8" (500 mm)
10 5/16" (262 mm)
(10 mm)
7/8" (22 mm)
EN -
CUTOUT MEASUREMENTS FOR INSTALLATION
FR - MESURES DU TROU POUR ENCASTREMENT
ES - MEDIDAS DEL ORIFICIO PARA EMPOTRADO
IT - MISURE FORO PER INCASSO
22 lb
10 kg
SABINA 28"
1 MOTOR
Cod: FISAB28B3SS
120Vac, 60Hz 540W
6
24” min / 27”max
(610 mm min.
686 mm max.)
max.
0,94”
(24 mm)
min.
0,47”
(12 mm)
1

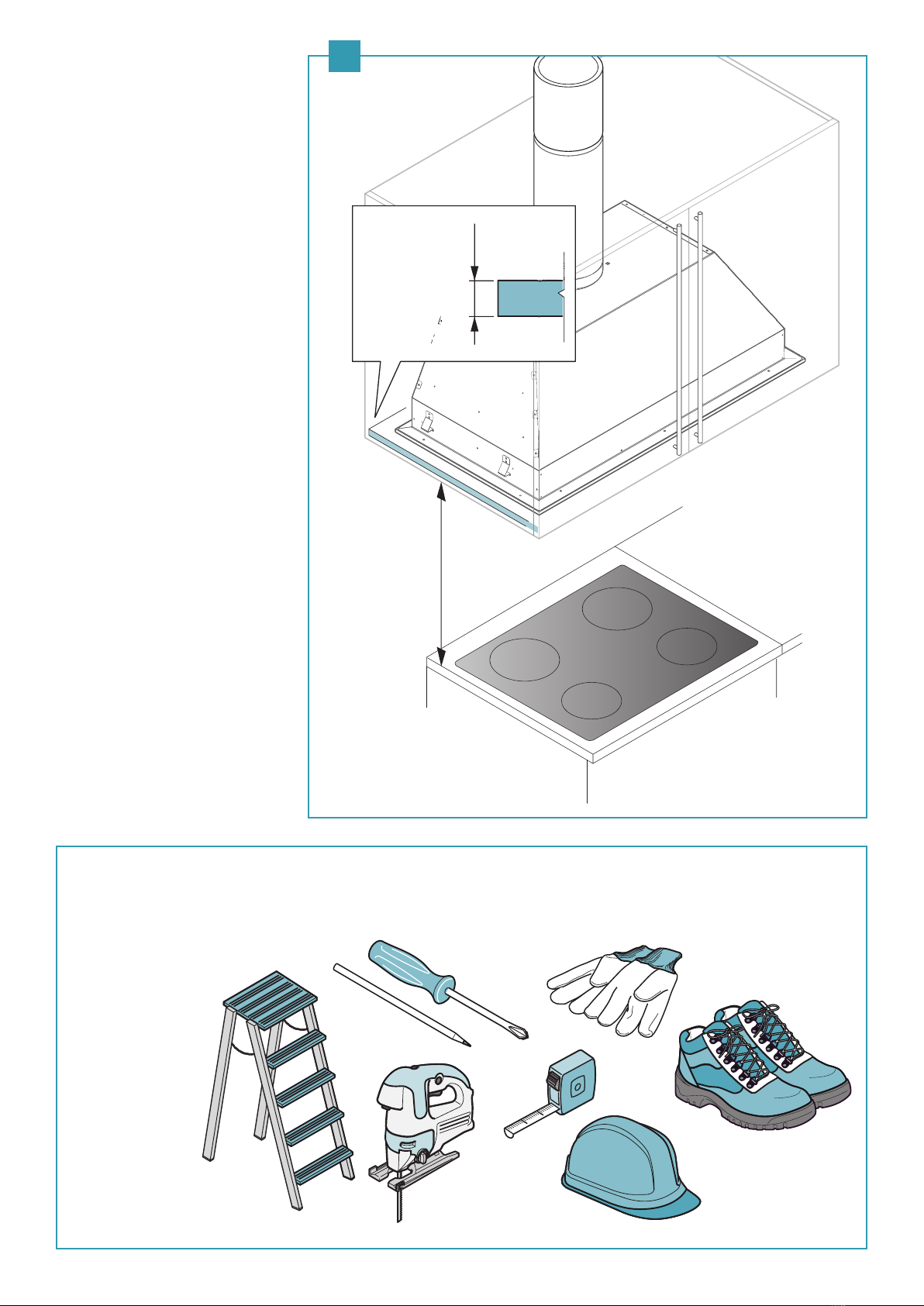

EN - Installation measurements (1)
FR - Mesures pour installation (1)
ES - Medidas instalación (1)
IT - Misure per l'installazione (1)
EN - Tool required
FR - Outil requis
ES - Herramienta requerida
IT - Attrezzi necessari
7
21
1
1
2
EN - Wall cabinet cutout (2), remove filters from
hood (3), remove frame from hood body (4).
FR - Perçage meuble (2), retirer les filtres de la
hotte (3), retirer le cadre du corps de la hotte
(4).
ES - Orificio armario de pared (2), retire los fil-
tros de la campana (3), retire el bastidor del
cuerpo de la campana (4).
IT - Foratura pensile (2), togliere i filtri (3)
e cornice (4).
2
3
4
8
1
2
x10
5
1 MOTOR
EN - Insert and secure hood into cabinet cutout (5).
FR - Enler et xer solidement la hotte dans la découpe du meuble (5).
ES - Inserte y je la campana en la marca del armario de pared (5).
IT - Inserimento cappa nel pensile (5).
9
1
1
2
3
6
7
EN - Secure frame to hood body (6), insert lters (7).
FR - Fixer solidement le cadre sur le corps de la hotte
(6) , enler les ltres (7).
ES - Fije el bastidor al cuerpo de la campana (6), in-
serte los ltros (7).
IT - Fissare cornice (6) rimettere ltri (7).
10
8
910
ERM M
ERM
1
4
2
3
5
6
EN - Only “1M”
FR - Seulment “1M”
ES - Solamente “1M”
IT - Solamente “1M”
EN - Installation of check valve (8), suction pipe (9) and electrical connection (10).
FR - Installation clapet de non retour (8), tuyau d'aspiration (9) et branchement électrique (10).
ES - Instalación de la válvula de no-retorno (8), tubo de aspiración (9) y conexión eléctrica (10).
IT - Installazione valvola di non ritorno (8), tubo di aspirazione (9) e collegamento elettrico (10).
