Extel WEPA 241 User manual
WEPA 241
Ed. 09 - 2010 V1
Type : NAI-202 NAO-201 NPS-12
Guide d’installation et d’utilisation
Manuale d’installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung
WEPA 242
Ed. 09 - 2010 V1
Type : NAI-202 NAO-202 NPS-12
CFI EXTEL WEPA 241/242 - 09/2010 - V1

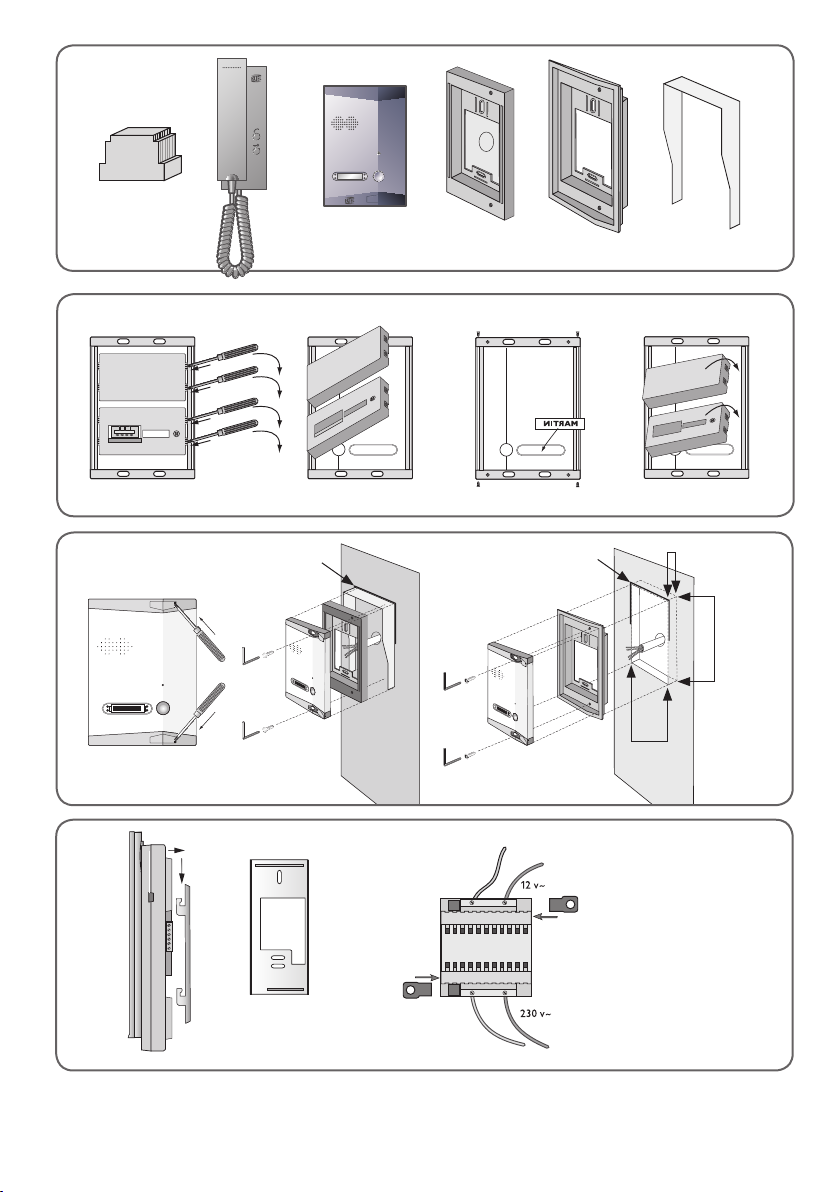

Fig. 1
Fig. 2
Fig. 4
Fig. 3
21 3 4 6
5
170mm
120mm
42mm
*
*
a
a
a
b
b
c
c
b c d
CFI EXTEL WEPA 241/242 - 09/2010 - V1

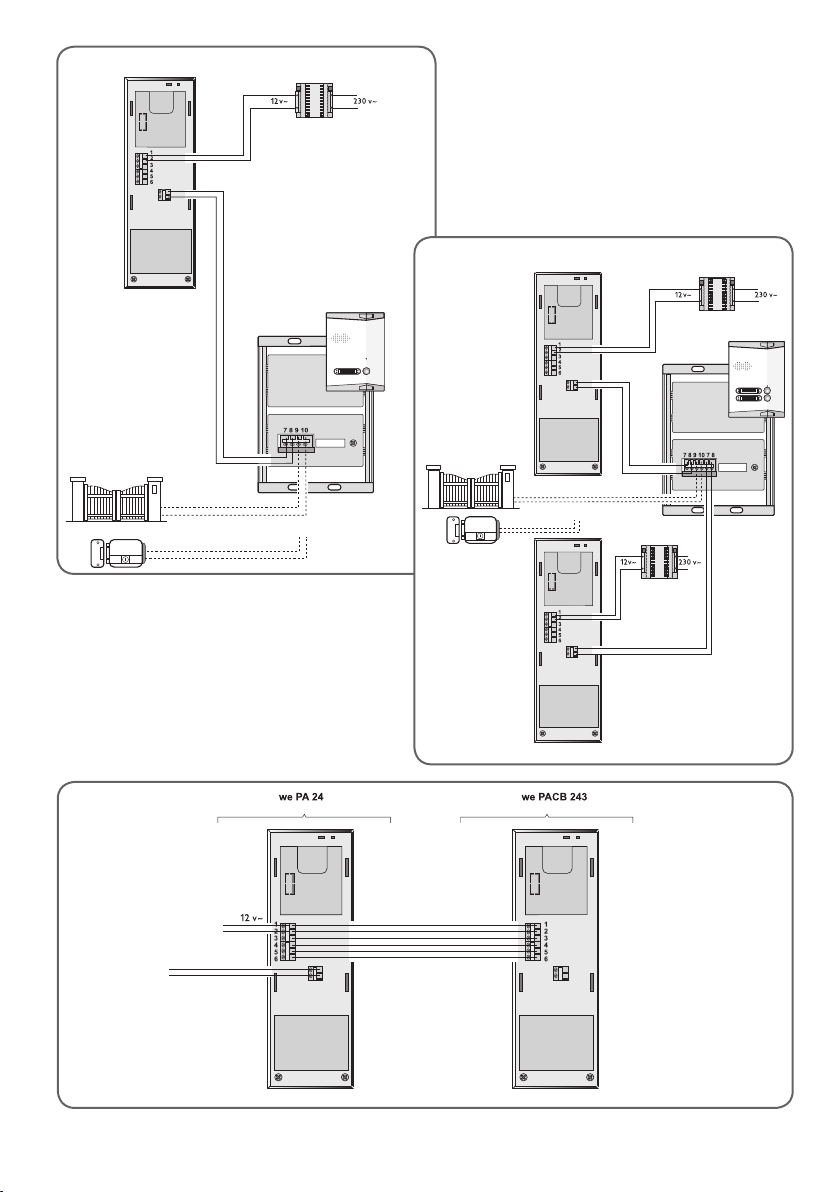

Fig. 5 WEPA 241
Fig. 7
1
7
8
ou/o/u/ou
or/of/oder
7
8
7
8
ou/o/u/ou
or/of/oder
Fig. 6 WEPA 242
1F CFI EXTEL WEPA 241/242 - 09/2010 - V1
SOMMAIRE
1 CONSIGNES DE SÉCURITÉ. ............................................ p.1
2 DESCRIPTIF. ........................................................................ p.2
3 INSTALLATION.................................................................. p.2
a. Installation de la platine de rue
b. Installation du combiné
c. Mise en place du transformateur
4 CÂBLAGE .................................................................... p.3
a. Raccordement d’une gâche, serrure électrique
ou d’une motorisation de portail
b. Raccordement d’un combiné supplémentaire (option WEPACB 243)
5 CARACTÉRISTIQUES TECHNIQUES ............................ p.3
a. Combiné
b. Alimentation
c. Platine de rue
6 OPTIONS .................................................................... p.4
7 ASSISTANCE TECHNIQUE - GARANTIE ................... p.4
8 MESURES DE SÉCURITÉ ............................................. p.5
CONSIGNES DE SÉCURITÉ
Important !
• Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.
• Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur final.
Avertissement :
• Les différents éléments ne devront être démontés que par un technicien autorisé.
Mesures de sécurité :
• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techni-
ciens suivent toutes les procédures de sûreté décrites dans ce manuel.
• Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.
1
2F
CFI EXTEL WEPA 241/242 - 09/2010 - V1
DESCRIPTIF (fig. 1)
1 • Transformateur 3 • Platine de rue 5 • Boîte d’encastrement
2 • Combiné 4 • Cadre saillie 6 • Visière
Généralité
Cet interphone est composé d’un combiné intérieur et d’une platine de rue extérieure permettant de communi-
quer avec le visiteur qui a sonné.
2 fils sont nécessaires pour toutes les fonctions : sonnerie, interphone, commande d’une gâche ou d’une serrure
électrique et commande d’un automatisme de portail.
Pour un usage efficace, veuillez lire attentivement et conserver ce manuel d’instruction.
INSTALLATION
Note : Si vous essayez votre produit avant de l’installer, veillez à ne pas le faire avec la platine de rue et le poste
de réponse dans la même pièce, sinon l’interphone émettra un son strident (effet Larsen).
a. Installation de la platine de rue
1. Changement de l’étiquette avec le nom (fig.2)
- Dégager les blocs bouton(s) et haut-parleur (fig.2a)
- Vous avez maintenant l’accès au porte-étiquette
- Si vous devez changer uniquement le nom vous pouvez remonter les 2 blocs
- Replacer les 2 blocs bouton(s) et haut-parleur (fig. 2d).
2. Encastrement de la platine
- Ouvrir les volets des caches vis à l’aide d’un petit tournevis (fig. 3a).
- Sceller la boîte d’encastrement au ras du mur, le cadre de la boîte venant en appui sur le mur (fig. 3c).
- Raccorder délicatement les fils sur les bornes (connexion sans outil)(fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242)
- Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
- Refermer les volets pour masquer la visserie.
Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig.3c*).
3. Montage de la platine en saillie
- Ouvrir les volets des caches vis à l’aide d’un petit tournevis (fig. 3a).
- Fixer le cadre saillie avec la visière au mur, le cadre de la boîte venant en appui sur le mur (fig. 3b).
- Raccorder délicatement les fils sur les bornes (connexion sans outil)(fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242)
- Remonter la platine de rue avec les 2 vis 6 pans fournis avec une clé.
- Refermer les volets pour masquer la visserie.
Important : Mettre un joint silicone sur la moitié supérieure entre la platine et le mur (fig. 3b*).
b. Installation du combiné (fig. 4)
- Dégager la grille de fixation (fig. 4a).
- La fixer contre le mur à l’aide de 2 vis (fig. 4b).
- Raccorder les différents fils en vous reportant au schéma de câblage (fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242)
- Replacer le combiné sur son support mural.
- Réglage du volume de la sonnerie : Le curseur 2 positions placé sur le côté du combiné vous permet de choisir
2 niveaux de sonnerie.
2
3
3F CFI EXTEL WEPA 241/242 - 09/2010 - V1
5
c. Mise en place du transformateur (fig. 4c)
- Sur un rail DIN dans un tableau modulaire ou fixer sur un support avec les 2 pattes noires enclipsées sur les
côtés du transformateur. (fig. 4c).
CONSIGNE DE SÉCURITÉ
Le transformateur devra impérativement être monté sur le rail DIN d’un tableau modulaire ou monté en
saillie sur un support non métallique, en utilisant les deux trous de fixation. Il est bien entendu que les
cache-borniers devront être obligatoirement remontés ; d’autre part le raccordement doit se faire sur une
installation électrique conforme à la norme NFC 15-100 pour la france, et UNE FOIS LE CÂBLAGE COM-
PLÊTEMENT TERMINÉ.
Protection : le transformateur est équipé d’une protection thermique «PTC». En cas de dommage ou court
circuit il faut pour récupérer la protection du transformateur :
1. Débrancher l’alimentation 230V~ (2 mn au minimum).
2. Effectuer la réparation si besoin.
3. Rebrancher l’alimentation 230V~.
CÂBLAGE
Se reporter au schéma de câblage (fig. 5 pour le WEPA241 ou fig.6 pour le WEPA242).
Fils à utiliser pour le WEPA 241 : • 2 fils 6 /10 mm jusqu’à 25 m • 2 fils 1.5 mm2 jusqu’à 100 m
Fils à utiliser pour le WEPA 242 : • 4 fils 6 /10 mm jusqu’à 25 m • 4 fils 1.5 mm2 jusqu’à 100 m
a. Raccordement d’une gâche, serrure électrique ou d’une motorisation de portail (fig. 5 ou 6)
Une gâche ou une serrure électrique sera à raccorder sur les bornes 9 et 10 de la platine de rue. Pour la commande
d’un automatisme intercaler l’option WE 8111 bis entre les bornes 9 et 10 et les 2 bornes «commande externe»
de votre automatisme.
La gâche, la serrure ou l’automatisme sera commandé par la touche sur le ou les combinés.
b. Raccordement d’un combiné supplémentaire (option WEPACB 243)
Un combiné supplémentaire WEPACB 243 se raccorde sur le combiné principal (fig. 7).
- intercommunication entre les 2 combinés (option WEPACB 243) : La touche vous permet d’appeler le
deuxième combiné et de converser en toute discrétion. (Cette fonction neutralise les appels de la platine de rue,
le temps de la communication)
CARACTÉRISTIQUES TECHNIQUES
a. Combiné (PACB 241 ou PACB 242)
• Référence : 810243
• Alimentation : 12V~
• Consommation : 12W
• Dimensions (mm): 210x70x40
b. Alimentation
• Référence : 830241
• Tension : 230V~/12V~ 18VA
En cas de coupure du cordon d’alimentation veiller à respecter la polarité
4
4F
CFI EXTEL WEPA 241/242 - 09/2010 - V1
c. Platine de rue (PAPL 241) Platine de rue (PAPL 242)
• Référence : 820241 • Référence : 820242
• Température d’utilisation (environ): • Température d’utilisation (environ):
-10°C à +45°C. -10°C à +45°C.
• Indice de protection : IP44 • Indice de protection : IP44
• Dimension face avant (mm) : 165x117x18 • Dimension face avant (mm) : 165x117x18
OPTIONS
• Poste de réponse supplémentaire : WEPACB 243 BIS
• Toutes les gâches électriques Extel
• Toutes les serrures électriques Extel
• Toutes les motorisations Extel
ASSISTANCE TECHNIQUE - GARANTIE
Panne Cause Solution
• Le poste de réponse
ne s’allume pas
• Le poste de réponse
n’est pas alimenté
• Vérifier que la fiche de l’adaptateur soit cor-
rectement enfoncée
• Pas de communication de
l’extérieur à l’intérieur
• Trou du micro obstrué • Dégager le trou du micro
En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com
HOTLINE :€
Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com
CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.
La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise uti-
lisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou
phénomène atmosphérique.
• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.
• Lors d’un éventuel retour en SAV, protéger l’appareil afin d’éviter les rayures.
• Entretien avec un chiffon doux seulement, pas de solvants. Avant le nettoyage, débranchez ou mettez l’appareil
hors tension.
Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus de risquer
d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives.
N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le
nettoyage.
Le ticket de caisse ou la facture fait preuve de la date d’achat.
6
7
5F CFI EXTEL WEPA 241/242 - 09/2010 - V1
MESURES DE SÉCURITÉ
Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’as-
sumerons aucune responsabilité pour les dommages en résultant !
Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une
mauvaise manipulation ou par manque de conformité aux consignes de sécurité.
Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer
la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus
dans ce manuel.
: Ce symbole indique un risque de choc électrique ou un risque de court-circuit.
- Vous ne devez utiliser ce produit qu’à une tension de 230 Volts et 50 hertz. N’essayez jamais d’utiliser cet appareil
avec une tension différente.
- Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation.
- Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les
installations électriques.
- Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire
pour contrôler le fonctionnement des appareils électroniques.
- Observez les consignes d’utilisation des autres appareils reliés au système.
- Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de
fonctionnement ou de la sûreté des appareils.
- Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.
- Lors de l’installation de ce produit, vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés.
- Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à
une personne expérimentée.
Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisa-
tion et l’entretien (la réparation) dans la documentation accompagnant l’appareil.
8
ATTENTION
1IT
CFI EXTEL WEPA 241/242 - 09/2010 - V1
INDICE
1 DISPOSIZIONI DI SICUREZZA. ...................................... p.1
2 DESCRIZIONE .................................................................... p.2
3 INSTALLAZIONE ............................................................... p.2
a. Installazione della pulsantiera esterna
b. Fissaggio del ricevitore
c. Installazione del trasformatore
4 CABLAGGIO ............................................................... p.3
a. Collegamento dell’incontro, della serratura elettrica
o della motorizzazione del cancello
b. Collegamento di un ricevitore suplementare (opzione WEPACB 243)
5 CARATTERISTICHE TECNICHE ..................................... p.3
a. Ricevitore
b. Alimentazione
c. Pulsantiera esterna
6 OPZIONI ..................................................................... p.4
7 ASSISTENZA TECNICA / GARANZI ........................... p.4
8 DISPOSIZIONI DI SICUREZZA ................................... p.5
DISPOSIZIONI DI SICUREZZA
Importante !
• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.
• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale.
Avvertenza:
• I diversi elementi devono essere smontati solo da un tecnico autorizzato.
Misure di sicurezza:
• Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici
seguano tutte le procedure di sicurezza descritte nel manuale.
• Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione.
1
2IT CFI EXTEL WEPA 241/242 - 09/2010 - V1
DESCRIZIONE (fig. 1)
1 • Trasformatore 3 • Pulsantiera esterna 5 • Scatola d’incastro
2 • Ricevitore 4 • Telaio sporgente 6 • Visiera
Informazioni Generali
Questo citofono è composto da un apparecchio interno di risposta e da una pulsantiera esterna che consente
di comunicare con il visitatore che ha suonato. Sono necessari 2 cavi per tutte le funzioni: suoneria, citofono,
comando di incontro o di serratura elettrica e comando dell’automazione per cancello. Per un utilizzo efficace, si
prega di leggere attentamente e di conservare il manuale delle istruzioni.
INSTALLAZIONE
Nota : Se si prova il prodotto prima di installarlo, fare attenzione a non provarlo con la pulsantiera esterna e
l’apparecchio di risposta nella stessa stanza, altrimenti il citofono emetterà un suono stridente (effetto Larsen).
a. Installazione della pulsantiera esterna
1. Sostituzione dell’etichetta nome (fig.2)
- Sbloccare i blocchi pulsante(i) e l’altoparlante (fig.2a)
- È ora possibile accedere al porta-etichetta
- Se si deve solo cambiare il nome, rimontare i 2 blocchi
- .Riposizionare quindi i 2 blocchi pulsante(i) e l’altoparlante (fig. 2d).
2. Incastro del modulo esterno
- Con un cacciavite piccolo, aprire i pannelli copri viti (fig. 3a).
- Fissare la scatola d’incastro a livello del muro con il telaio appoggiato al muro (fig. 3c).
- Collegare delicatamente i fili sui terminali (per il collegamento non si richiedono attrezzi), schema (fig. 5 per WEPA241
o fig.6 per WEPA242)
- Rimontare il modulo esterno fissando le 2 viti esagonali fornite con chiave.
- Richiudere i pannelli copri-vite.
Importante : Mettere un giunto di silicone sulla metà superiore tra la pulsantiera esterna e il muro (fig.3c*).
3. Montaggio del modulo sporgente
- Con un cacciavite piccolo, aprire i pannelli copri viti (fig. 3a).
- Fissare a muro il telaio sporgente, con il telaio della scatola appoggiato al muro (fig. 3b).
- Collegare delicatamente i fili sui terminali (per il collegamento non si richiedono attrezzi), schema (fig. 5 per WEPA241
o fig.6 per WEPA242)
- Rimontare il modulo esterno fissando le 2 viti esagonali fornite con chiave.
- Richiudere i pannelli copri-vite.
Importante : Mettere un giunto di silicone sulla metà superiore tra la pulsantiera esterna e il muro (fig. 3b*).
b. Fissaggio del ricevitore (fig. 4)
- Sbloccare la griglia di fissaggio (fig. 4a).
- Fissarla al muro con 2 viti (fig. 4b).
- Collegare i vari fili facendo riferimento allo schema di cablaggio (fig. 5 per WEPA241 o fig.6 per WEPA242)
- Riposizionare il ricevitore sul supporto a muro.
- Regolazione del volume della suoneria : Il cursore a 2 posizioni posto sul lato del ricevitore consente di impos-
tare 2 diversi livelli di suoneria.
2
3
This manual suits for next models
1
Table of contents
Languages:
Other Extel Intercom System manuals
Extel
Extel diBi Flash White User manual
Extel
Extel Entry 7 User manual
Extel
Extel LENA 18 .2 User manual
Extel
Extel LESLI User manual
Extel
Extel WIRY User manual
Extel
Extel 720321 User manual
Extel
Extel LEVO User manual
Extel
Extel LOONA User manual
Extel
Extel LUKA 12-2014 V2 User manual
Extel
Extel Step User manual
Extel
Extel WEVP 626 E BIS Operating instructions
Extel
Extel WEPA 401 LC User manual
Extel
Extel iron User manual
Extel
Extel BUS PRO User manual
Extel
Extel WEPA 245 SER.R2 User manual
Extel
Extel WEVA DB-9035E User manual
Extel
Extel 720308 User manual
Extel
Extel WECR 61004 User manual
Extel
Extel WVDP-2C User manual
Extel
Extel MULTI PRO User manual
