Expolite FLS Power User manual
FLS Power
Art.Nr.: led26500
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-36-32
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control
FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.
Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-12
E-14
E-15
E-16
E-17
E-18
E-22
Lieferumfang
- Expolite FLS Power
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
350W
234 x 234 x 495mm
6,4kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
31x 10W CW/WW*
20°
Stand-Alone / DMX512
2 - 5 (2/3/4/5)
D-05
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%
lux(CW)
lux(WW)
lux(CW+WW)
66450
43480
110100
17220
10740
27560
7879
4986
12180
4423
2718
6957
2845
1754
4485
1
Beam opening
0
Ø 0
Distance(m)
Diameter(m)
2
Ø 0.28
4
Ø 0.56
6
Ø 0.84
8
Ø 1.12
10
0
Ø 1.14
1
20°
Abmessungen
D-06
494.5mm
234mm 234mm
Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
D-07
Bedienung
MENU
PERSON HSIC
STAT COLO STAT CW
HSIC
HSIC
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO HSIC
SPEED
0-255
0-255
0-255
STAT WW
COLOR TEMP
STAT STROB
HSIC
AUTO MODE
00
00-31
00-31
01-05
PERSON
INFORMATION HSIC
Software
HSIC
Hardware
HSIC
Fix times
PERSON
SETUP HSIC
ID number 1-66
HSIC
Display Led ON
OFF
OFF
On
HSIC
Key locks
HSIC
Max temp **** 002-120
HSIC
Dimmer CW 0-255
HSIC
Dimmer WW
HSIC
Dimmer ALL
0-255
0-255
PERSON
RUN MODE HSICDMX
HSIC
SLAVE
PERSON
DMX HSIC
Channel Mode
HSIC
Address
PERSON
RESET HSICENTER
00
VX.X.X.
HX.X.X.
XXXXXh XXm
2/3/4/6
1-512
D-08
DMX-Adresse einstellen
Im Menü wird im Punkt DMX, Untermenü Address die DMX-Startadresse des Gerätes eingestellt.
Diese bleibt auch bei dem Wechsel der Personality erhalten.
MENU
DMX-Kanalbelegung einstellen
MENU
Im Menü DMX wird im Untermenü Channel Mode die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen ein 2-, 3-, 4- und 5-Kanal Modus zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Kaltweiß (STAT CW), Warmweiß (STAT WW),
allgemeine Farbtemperatur (COLOR TEMP) sowie dem Stroboskopwert 0-31 (STAT STROB)
gemischt.
MENU
Automatikprogramme abspielen
MENU
D-09
PERSON
DMX HSIC
Address 1-512
PERSON
DMX HSIC
Channel Mode 2/3/4/6
PERSON HSIC
STAT COLO STAT CW
HSIC
HSIC
0-255
0-255
0-255
STAT WW
COLOR TEMP
STAT STROB 00
00-31
PERSON
AUTO HSIC
SPEED
HSIC
AUTO MODE
00-31
01-05
Im Menü werden im Punkt AUTO, Untermenü AUTO MODE die im Gerät gespeicherten
Automatikprogramme abgespielt. Es sind fünf Automatikprogramme fest im Gerät gespeichert
(01-05).
Zusätzlich kann über das Untermenü SPEED die Geschwindigkeit der Automatikprogramme in 32
Schritten geregelt werden (00-31).

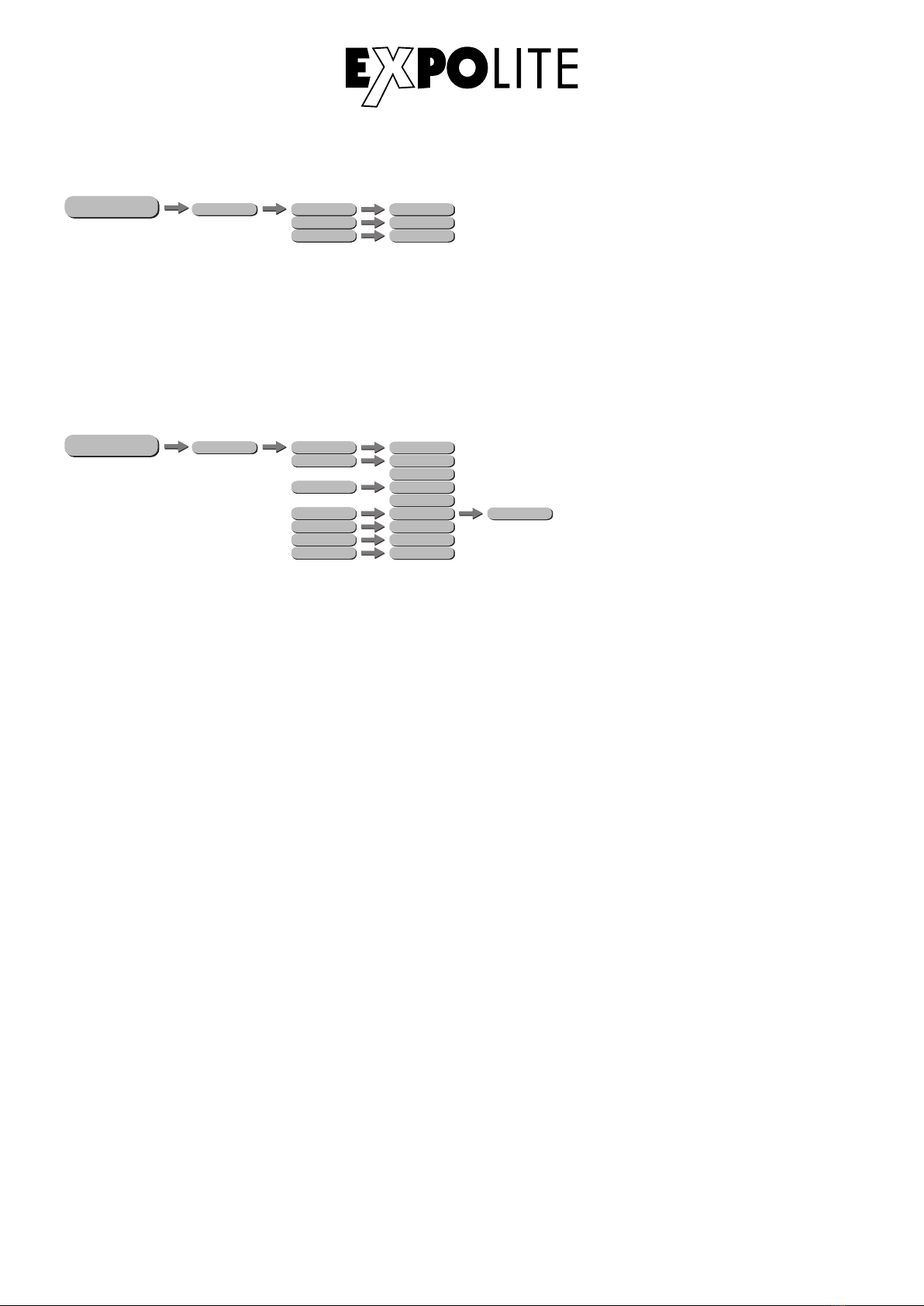

Info-Menü
MENU
Untermenü Software: zeigt die aktuell installierte Firmware des Gerätes an.
Untermenü Hardware: zeigt die verbaute Hardwareversion des Gerätes an.
Untermenü Fix times: zeigt die bisherige Betriebsdauer des Gerätes an.
PERSON
INFORMATION HSIC
Software
HSIC
Hardware
HSIC
Fix times
00
VX.X.X.
HX.X.X.
XXXXXh XXm
Verschiedene Einstellungen
MENU
PERSON
SETUP HSIC
ID number 1-66
HSIC
Display Led ON
OFF
OFF
On
HSIC
Key locks
HSIC
Max temp **** 002-120
HSIC
Dimmer CW 0-255
HSIC
Dimmer WW
HSIC
Dimmer ALL
0-255
0-255
Das Passwort lautet: DOWN - UP - DOWN - UP - ENTER
ID number: hier kann die ID des Gerätes eingestellt werden.
Display Led: stellt ein, ob die Displaybeleuchtung generell aktiv ist (ON), oder sich nach zehn
Sekunden automatisch abschaltet (OFF).
Key locks: in diesem Menü wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn Key locks auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort DOWN - UP - DOWN - UP - ENTER eingegeben werden.
Max temp: bietet die Möglichkeit die maximal zulässige Temperatur der LED-Einheit einzustellen,
bevor das Gerät automatisch die Helligkeit reduziert.
Hinweis:
Eine zu hohe zulässige Temperatur kann die Lebensdauer der LED-Einheit verringern!
Dimmer CW/WW/ALL: hier kann die maximale Helligkeit für den DMX Wert 255 für Kaltweiß
(Dimmer CW), Warmweiß (Dimmer WW) oder beide Werte (Dimmer ALL) eingestellt werden.
D-10
