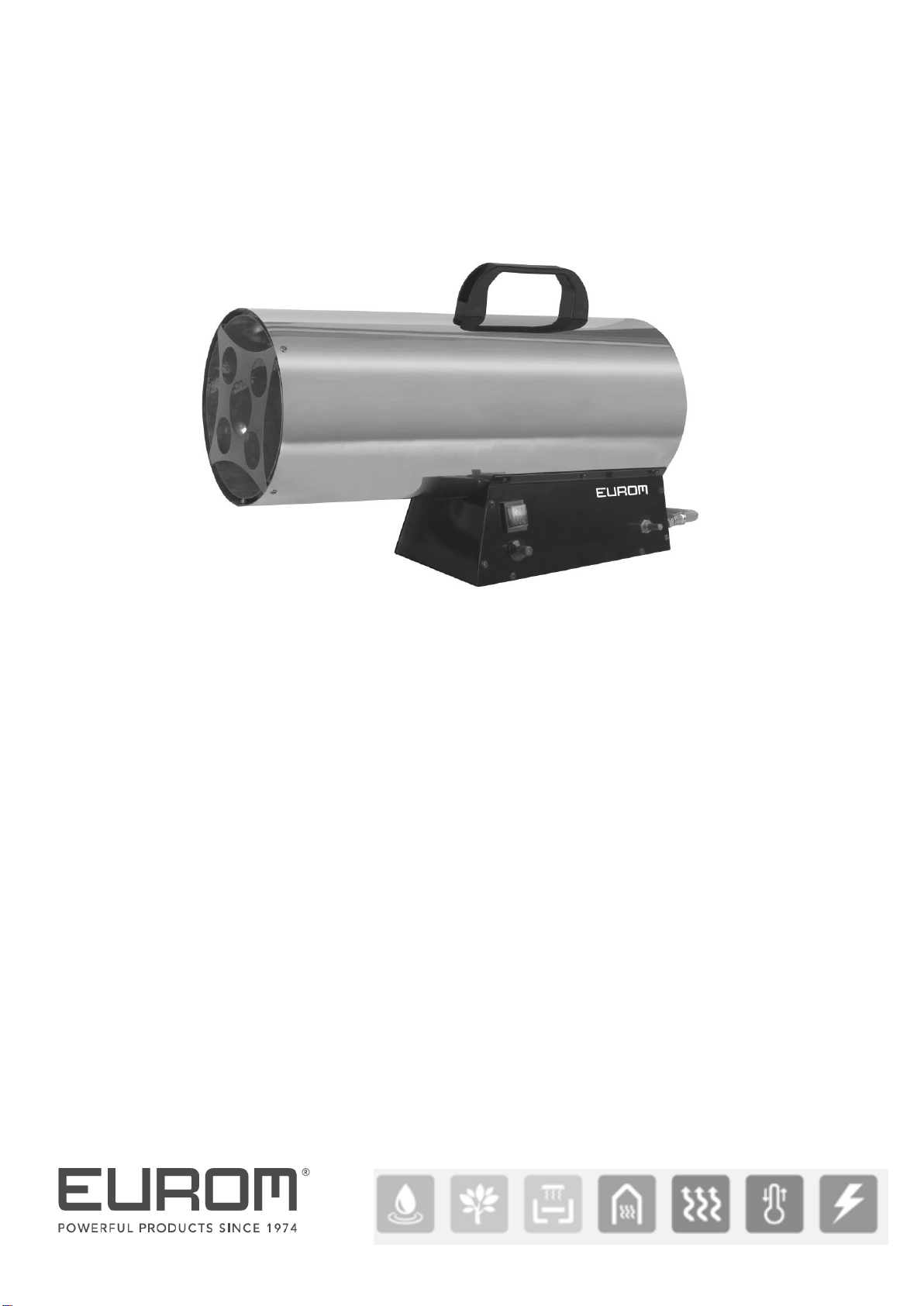

EUROM HKG 30-DE User manual

Bedienungsanleitung (DE) (Seite 4)

Instruction Manual (EN) (page 16)

HKG 30-DE

Art.nr. 322200

Dieses Produkt eignet sich nicht als Hauptheizgerät.

This product is not suitable for primary heating purpose.

Wichtige Warnungen und Sicherheitshinweise

Sorgen Sie immer für ausreichende Belüftung.

Bewahren Sie brennbare Materialien immer mit mindestens 3,5 Meter

Abstand zum Gerät auf (4 Meter von der Frontseite).

Important warnings and safety instructions

Make sure there is sufficient ventilation.

Always keep flammable materials at least 3.5 metres away from the

device (4 metres from the front).

Herzlichen Dank!

Herzlichen Dank, dass Sie sich für dieses EUROM-Produkt entschieden haben: es

wurde so produziert, dass Sie es sicher und problemlos anwenden können. Lesen Sie diese

Bedienungsanleitung vor der Anwendung sorgfältig durch, sorgen Sie dafür, dass Sie die

Anleitungen verstehen und danach handeln. Bewahren Sie diese

Bedienungsanleitung zum eventuellen späteren Nachschlagen auf und sorgen Sie

dafür, dass auch alle anderen Anwender die Anleitungen vor der Anwendung lesen und

verstehen. Damit kann gefährlichen Situationen und Brand vorgebeugt werden.

Falls Sie nach dem Lesen dieser Bedienungsanleitung noch Fragen haben sollten,

wenden Sie sich bitte an Ihren Händler.

Warnungen und Sicherheitshinweise

Sorgen Sie immer für ausreichende Belüftung.

Bewahren Sie brennbare Materialien immer mit mindestens 3,5 Meter Abstand zum

Gerät auf (4 Meter von der Frontseite).

Lesen und verstehen Sie alle Anleitungen und Warnungen im Anleitungsheft (und

auf dem Aufkleber auf dem Gerät), bevor Sie den Heizer montieren, in Betrieb

setzen oder warten. Unsachgemäße Verwendung kann zu Brand, Explosionen,

schweren Körperverletzungen, Kohlenmonoxid Vergiftung oder sogar zum Tod

führen.

Halten Sie sich an alle örtlich geltenden Vorschriften, wenn Sie den Ofen installieren

und/oder nutzen.

Die Anwendung in geschlossenen Räumen ist gefährlich und VERBOTEN. Verwenden

Sie den Heizer nur in gut belüfteten Räumen. Verwenden Sie diesen Heizer nicht in

Räumen, die kleiner als 330 m³ sind. Ein gut belüfteter Raum für diesen HKG30-Heizer

hat eine Lüftungsöffnung von mindestens 900 cm² (bzw. 30 cm x 30 cm) und die Luft in

dem Raum muss regelmäßig zirkulieren. Eine unvollständige Verbrennung, die durch

Sauerstoffmangel verursacht wird, kann eine Kohlenmonoxid Vergiftung verursachen.

Kohlenmonoxid ist tödlich. Die ersten Symptome einer Kohlenmonoxid Vergiftung

ähneln denen einer Grippe: Kopfschmerzen, Schwindelgefühl, brennende Augen und

Nase, trockener Mund und Rachen und Übelkeit. Stellen Sie diese Symptome fest, dann

funktioniert der Heizer eventuell nicht richtig oder die Belüftung ist unzureichend.

Sorgen Sie unverzüglich für frische Luft! Lassen Sie den Heizer nachsehen und/oder

sorgen Sie für hinreichende Belüftung. Nicht jeder ist gleichermaßen anfällig für eine

Kohlenmonoxid Vergiftung. Insbesondere Schwangere, Menschen mit Herz- oder

Lungenproblemen oder Blutarmut, ältere Menschen und alkoholisierte Menschen

gehen ein erhöhtes Risiko ein. Verwenden Sie den Heizer nie in Wohn-, Arbeits- oder

Schlafzimmern!

Verwenden Sie ausschließlich Propan- oder Butangas und ausschließlich den vom

Hersteller mitgelieferten Gasschlauch und Gasdruckregler. Kontrollieren Sie, ob der

Ausgangsdruck des Gasdruckreglers mit den Spezifikationen auf dem Typenschild des

Heizers übereinstimmt.

Drehen Sie den Hahn an der Gasflasche nach dem Gebrauch immer fest zu.

Tauschen Sie die Gasflasche immer im Freien, oder in Räumen mit ausreichender

Belüftung aus. Tauschen Sie die Gasflache immer in einer flammenfreien Umgebung

aus.

Prüfen Sie vor der Verwendung und nach dem Austausch der Gasflasche das gesamte

Gastransportsystem und alle Anschlüsse auf Gasaustritt (siehe Anleitung). Wenn Sie

einen Gasaustritt feststellen, sofort den Hahn der Gasflasche schließen! Anschließend

Türen und Fenster öffnen, um das Gas entweichen zu lassen. In der Zwischenzeit kein

Feuer machen oder Geräte nutzen, die Funken verursachen können. Beheben Sie das

Leck und prüfen Sie noch einmal auf Gasauftritt bevor Sie den Heizer wieder in Betrieb

setzen.

Gerätekategorie A3.

Nutzen Sie den Heizer nicht in unmittelbarer Umgebung von explosionsfähigen

Materialien, z.B. Farben usw., leicht entzündlichen Flüssigkeiten, z.B. Thinner, Benzin,

Terpentin, Alkohol, oder flüchtigen und gasförmigen brennbaren Stoffen. Das kann

Brand oder Explosionen verursachen.

Verwenden Sie den Heizer nicht an Stellen mit losen brennbaren Materialien (Papier,

Holzspäne, Krümel, Glasfaserabfall usw.) Diese Materialien können durch den Heizer

angesaugt werden und Brand verursachen.

Verwenden Sie den Ofen nicht in staubigen Räumen.

Verwenden Sie in Räumen mit einem brennenden Heizer keine Sprühdosen. Das

Treibgas kann Explosionen verursachen.

Die Frontseite des Heizers muss mindestens 4 Meter von brennbaren Materialien wie

Holz, Kleidung, Kunststoff, Papier, Zelttuch usw. entfernt sein und die Hinterseite und

Seiten mindestens 3,5 Meter. Sichern Sie Zelttuch / Kunststoff und ähnliche Materialien

oder sorgen Sie für mehr Abstand, sodass diese Materialien nie innerhalb der oben

erwähnten Abstände gelangen können. Es wird empfohlen, für die Dacheindeckung

oder Überdachung feuerfeste Materialien zu verwenden.

Stellen Sie den Heizer immer auf einem flachen, stabilen und horizontalen Untergrund

auf. Verwenden Sie den Heizer nie auf einem Holzuntergrund oder einem anderen

brennbaren Untergrund und überprüfen Sie regelmäßig, ob der Untergrund sich nicht

überhitzt, das kann gefährlich sein!

Dieser Heizer ist für die Nutzung an Arbeitsorten, in Hallen usw. vorgesehen. Für die

Nutzung in öffentlichen Gebäuden sind die nationalen Vorschriften zu beachten. Der

Heizer ist nicht für den Gebrauch im häuslichen Bereich gedacht. Nicht für die Beheizung

von bewohnbaren Räumen in Wohnhäusern verwenden. Verwenden Sie den Heizer nie

in Wohn-, Arbeits- oder Schlafzimmern. Dieser Heizer eignet sich auch nicht für die

Nutzung in Wohnmobilen, Wohnwagen, Mobilheimen, Booten und ähnlichen

Unterkünften.

Verwenden Sie den Heizer nicht im Parterre, im Keller oder in unterirdischen Räumen.

Verwenden Sie den Heizer nie im Regen oder Schnee und nicht in nassen oder

feuchten Räumen.

Richten Sie den Heizer nie auf eine Gasflasche oder einen Gasschlauch. Gasflasche und

Gasschlauch dürfen sich nie vor dem Heizer befinden. Suchen Sie immer eine sichere,

stabile Stelle für die Gasflasche, von leicht brennbaren Materialien entfernt.

Blockieren Sie nie den Ein- oder Auslass des Ofens und verwenden Sie keine Schläuche

oder Rohre am Ein- oder Auslass.

Zünden Sie den Heizer nur, wenn Sie die ungehinderte Funktion des Lüfters festgestellt

haben.

Schließen Sie den Ofen nur an eine geerdete, mit einem 30 mA Fehlerstrom-

Schutzschalter ausgestattete Steckdose 220-240V/50 Hz an! Verwenden Sie

ausschließlich geerdete Verlängerungskabel mit ausreichender Leistung.

Lassen Sie einen eingeschalteten Heizer nie unbeaufsichtigt.

Ein eingeschalteter Heizer darf nicht umgestellt, berührt oder gewartet werden. Wenn

Sie den Heizer umstellen, kontrollieren, reinigen, warten oder die Gasflasche

austauschen möchten, schalten Sie diesen erst aus, nehmen Sie den Stecker aus der

Steckdose und lassen Sie den Heizer abkühlen.

Wenn der Heizer ausgeschaltet ist, immer den Stecker aus der Steckdose nehmen.

Ziehen Sie nie den Stecker aus der Steckdose, wenn der Heizer noch eingeschaltet ist.

Blicken Sie nie in die Ausblasöffnung des Heizers und stellen Sie sich nicht davor.

Nehmen Sie keine Änderungen am Heizer vor; das kann Funktionsstörungen und

gefährliche Situationen verursachen.

Schließen Sie sofort die Gasflasche, wenn Sie eine Störung, einen Defekt oder

Gasaustritt bemerken. Führen Sie selber keine Reparaturen durch, sondern lassen Sie

Ihren Heizer nur von einer qualifizierten Person reparieren und verwenden Sie

ausschließlich Originalteile.

Halten Sie den Heizer sauber, siehe ‚Reinigung und Wartung‘.

ACHTUNG! Der Heizer(und insbesondere die Haube und Ausblasöffnung) wird während

der Nutzung extrem heiß und kann Verbrennungen verursachen. Berühren Sie ihn

während und kurz nach dem Heizen nicht. Halten Sie Menschen, Tiere, Kleidung und

brennbare Stoffe in sicherem Abstand fern. Besondere Aufmerksamkeit gilt, wenn

Kinder und hilfebedürftige oder schutzbedürftige Personen anwesend sind.

Beschreibung

1. Die HKG30 ist eine Heizkanone mit direkter Verbrennung. Sie enthält einen

motorbetriebenen Lüfter, der die Luftzirkulation (und damit die Sauerstoffzufuhr)

fördert, um eine gute Verbrennung des Gases zu bewirken. Die HKG30 ist ein echter

Raumheizer. Aufgrund der direkten Verbrennung hat sie angesichts ihres (konstanten)

Energieverbrauchs eine hohe Wärmeabgabe.

2. Die HKG30 enthält einen Flammschutz und einen Überhitzungsschutz. Der

Flammschutz schaltet die Gaszufuhr aus, wenn die Flamme erlischt. Und der

Überhitzungsschutz schaltet die Gaszufuhr aus, wenn der Heizer zu warm wird.

3. Der HKG30 ist mit einem Fallschutz ausgerüstet, der sofort die Gaszufuhr unterbricht,

wenn der Heizer umfällt, egal in welche Richtung.

1. Stromkabel + Stecker

2. Ventilator Gitter Rückseite

3. XX

4. Kontrollbox:

5. Gasventil

6. Anschlussnippel Gaszufuhr

7. Schutzkappe

8. Zündung

9. AN/AUS-Schalter

10. Handgriff

11. Gehäuse

12. Ausblasgitter

Technische Daten

Abmessungen:

Direktes Bestimmungsland

Deutschland

Gaskategorie

I3B/P (1500) –Propan oder Butan

Internationaler Schutzklasse

IPX0

Versorgung Gasdruck

1500 mBar

Spannung

220-240V~50Hz

Stromverbrauch

65 W

Gasverbrauch

2400 g/Stunde

Wärmekapazität

33 kW

Luftdurchsatz

1000 m³/Stunde

Klassifizierung Gasgeräts

Der Geruch von Gas

Dem Gas wird ein Riechstoff beigefügt, damit austretendes Gas sofort mit dem

Geruchssinn wahrgenommen werden kann. Gas ist schwerer als Luft, daher sollten Sie

versuchen, den Geruch in Bodennähe aufzuspüren!

Folgende Maßnahmen sind sofort zu ergreifen, wenn Sie Gasgeruch wahrnehmen!

Sperren Sie sofort die Gaszufuhr ab.

Vermeiden Sie alles, was zu einer Funkenbildung führen kann, um zu verhindern, dass

sich das Gas in irgendeiner Weise entzünden kann. Kein Licht an- oder ausschalten, kein

Streichholz oder Feuerzeug oder ähnliches anzünden, nicht rauchen, keine elektrischen

Stecker herausziehen und auf keinen Fall das Telefon benutzen.

Warnen Sie Personen, die sich in der Umgebung der Gasquelle befinden und sorgen Sie

für Durchzug, damit das Gas entweichen kann. Bleiben Sie in dieser Zeit vom

Wahrnehmungsort fern! Wenn Sie weiterhin Gasgeruch wahrnehmen oder wenn Sie

der Situation nicht trauen, sollten Sie die Feuerwehr verständigen.

Ein Gasaustritt darf nur von autorisiertem Fachpersonal behoben werden!

Inbetriebnahme

A. Wie schließe ich eine (neue) Gasflasche sicher an ?

Entkoppeln Sie die alte Gasflasche

1. Schalten Sie die Terrassenheizung mit dem Bedienknopf aus und schließen Sie den

Gashahn oben auf der Gasflasche von Hand. Auch mit einer leeren Gasflasche.

(Hinweis: geschlossen drehen = im Uhrzeigersinn drehen)

2. Lassen Sie die Terrassenheizung mindestens 15 Minuten abkühlen. Stellen Sie nach 15

Minuten sicher, dass keine leuchtenden Teile vorhanden sind.

3. Trennen Sie den Druckregler von Hand von der alten Gasflasche. Verwenden Sie

(vorzugsweise) kein Werkzeug. (Hinweis: abschrauben = im Uhrzeigersinn drehen)

Verbinden Sie eine neue Gasflasche

1. Halten Sie alle möglichen Zündquellen fern. Denken Sie z. offene Flammen, Funken,

Zigaretten, heiße Oberflächen, elektrische Geräte usw.

2. Ergreifen Sie Maßnahmen, um die Entstehung elektrostatischer Ladungen zu

verhindern.

3. Vermeiden Sie Funken von Eisen auf Eisen.

4. Überprüfen Sie, ob der schwarze Dichtungsgummi in der Überwurfmutter des

Druckreglers vorhanden und in gutem Zustand ist.

5. Schließen Sie den Druckregler an die Gasflasche an. Ziehen Sie die Überwurfmutter von

Hand fest an, um eine Gasdichte Verbindung zu erhalten. (Hinweis: festziehen = gegen

den Uhrzeigersinn drehen).

6. Öffnen Sie den Gashahn oben auf der Gasflasche. (Hinweis: aufdrehen = gegen den

Uhrzeigersinn drehen).

7. Wenn Sie ein Zischen hören, schließen Sie sofort den Gashahn oben auf der Gasflasche.

Die Verbindung wird dann nicht geschlossen. Ziehen Sie die Überwurfmutter des

Druckreglers fest.

8. Führen Sie eine Dichtheitsprüfung mit Seifenwasser durch. Wenn sich Seifenblasen

bilden, wird die Verbindung nicht geschlossen. Schließen Sie sofort den Gashahn oben

auf der Gasflasche. Ziehen Sie die Überwurfmutter des Druckreglers fest.

9. Wenn keine Leckage festgestellt wurde, können Sie das Gerät zünden.

B. Vor der Inbetriebnahme

Verwenden Sie IMMER einen oder mehrere Gabelschlüssel, um eine Gasdichte Verbindung

herzustellen.

Überspringen Sie Schritt 1, wenn die Verbindung zwischen Gasschlauch/Gasdruckregler

bereits während der Herstellung hergestellt wurde.

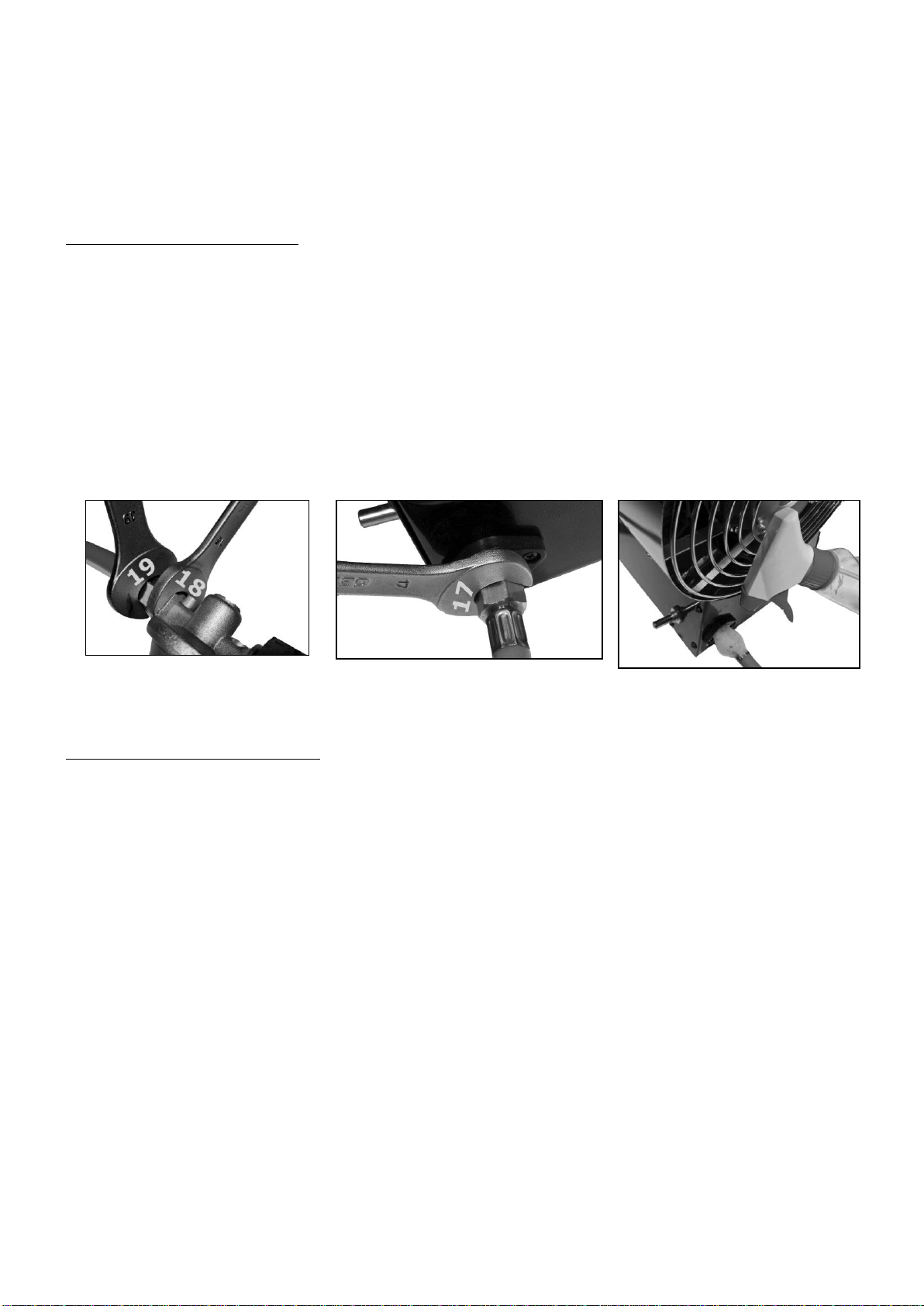

1. Gasschlauch/Gasdruckregler anschließen, Gabelschlüssel 19 und 18 verwenden.

2. Gasschlauch/Gasheizung anschließen, Gabelschlüssel 17 verwenden.

3. Überprüfen Sie alle Verbindungen mit Seifenwasser auf Gasaustritt (auch der Anschluss

des Gasschlauches/Gasdruckreglers, der möglicherweise bereits während der

Herstellung hergestellt wurde).

1 2 3

C. Inbetriebnahme Allgemein

1. Kontrollieren Sie den Heizer in Bezug auf Beschädigungen oder Mängel. Nehmen Sie

einen beschädigten Heizer nicht in Gebrauch, sondern wenden Sie sich damit an

Ihren Lieferanten.

2. Sorgen Sie für eine unbeschädigte, volle Gasflasche mit Propan oder Butan, je nach

Nutzung.

3. Wählen Sie einen Standort für den Heizer, der allen Sicherheitsanweisungen

entspricht und stellen Sie den Heizer auf einem ebenen, stabilen und horizontalen

Untergrund aus einem nicht brennbaren Material auf. Stecker nicht in der Steckdose

und Stromschalter auf O (aus).

4. Montieren Sie den Gasschlauch mit geeignetem Werkzeug stabil auf dem Druckregler

(Linksgewinde).

5. Entfernen Sie die Schutzkappe und schließen Sie den Gaszufuhrschlauch an das Gerät

an (Linksgewinde). Ziehen Sie für eine problemlose Gaszufuhr die Mutter mit

geeignetem Werkzeug fest an.

6. Schließen Sie den Gasdruckregler an die Gasflasche an. Ziehen Sie die Mutter fest an,

damit kein Gasaustritt auftreten kann. Achten Sie darauf, dass der Gasschlauch bei

der Installation der Gasflasche nicht gebogen oder geknickt ist. Vermeiden Sie Dreh-

und Zugspannung.

This manual suits for next models

Table of contents

Languages:

Other EUROM Heater manuals

EUROM

EUROM WALL DESIGNHEAT 2000 WIFI User manual

EUROM

EUROM Safe-t-Heater 2000 User manual

EUROM

EUROM CK501R Series User manual

EUROM

EUROM TH1800S User manual

EUROM

EUROM Fly Away Allround 16 User manual

EUROM

EUROM E-Convect Wi-fi 351552 User manual

EUROM

EUROM DELUXE User manual

EUROM

EUROM The Box 1500 User manual

EUROM

EUROM Mon Soleil 600 Ceiling Wifi User manual

EUROM

EUROM Heat-Duct-Pro 3 User manual

EUROM

EUROM RAD 2000 Oilfree User manual

EUROM

EUROM Safe-t-Heater 2400 User manual

EUROM

EUROM 332605 User manual

EUROM

EUROM SANI 400 WiFi User manual

EUROM

EUROM GOLDEN 2000 ULTRA User manual

EUROM

EUROM GOLDEN 2000 Shadow User manual

EUROM

EUROM 342512 User manual

EUROM

EUROM 3000 RVS Manual

EUROM

EUROM PSOK 2000 User manual

EUROM

EUROM Heat-Boost 1500 User manual

EUROM

EUROM 342697 User manual

EUROM

EUROM Q-time Golden 1800 User manual

EUROM

EUROM 360912 User manual

EUROM

EUROM B-4 1800 User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide

iLO

iLO IHP2424 User and installation manual
