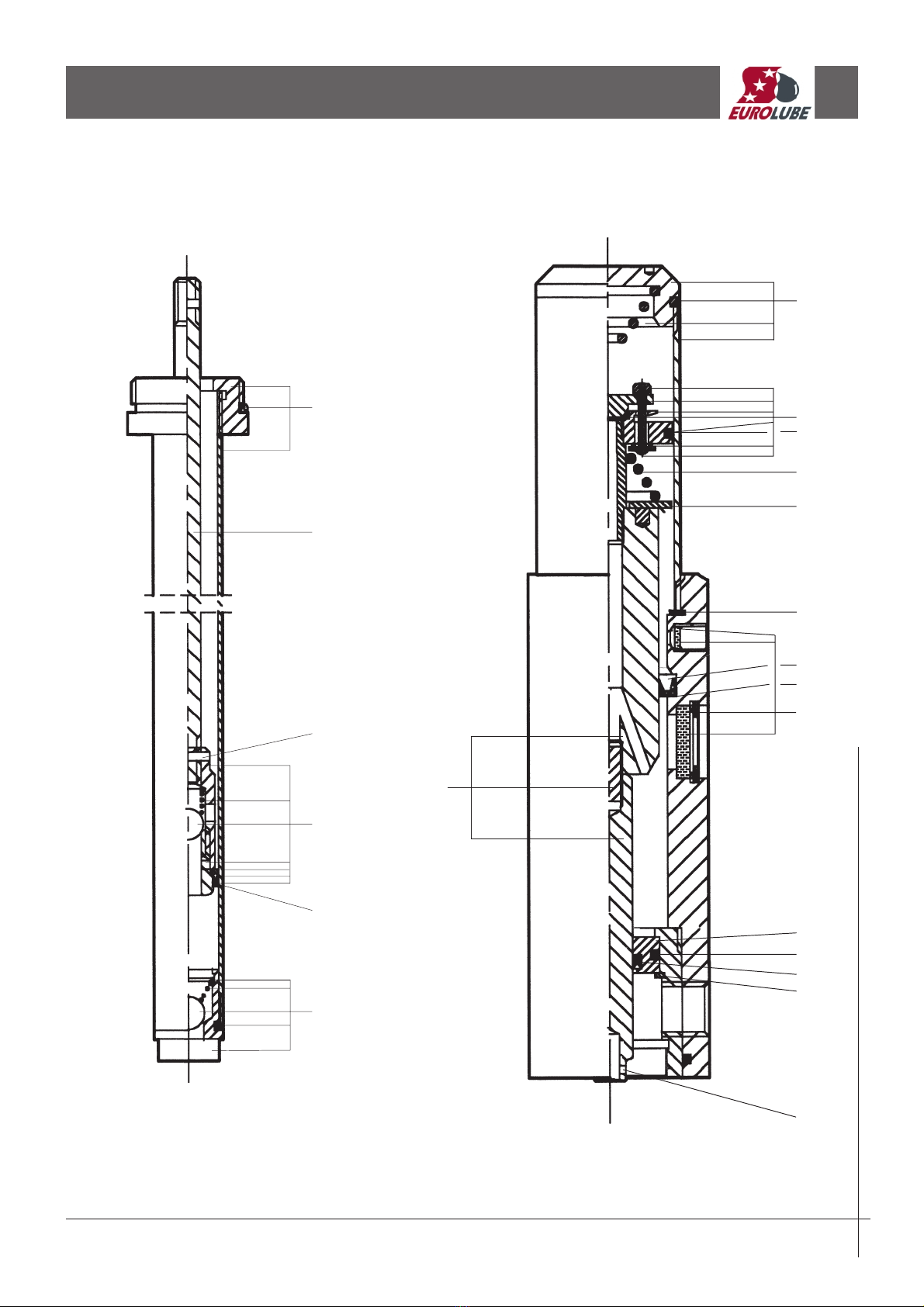

Type / Utförande
Applications
Packaging / Förpackn.
Weight kg / Vikt kg
Eurolube Equipment AB
Box 36 SE-71
1 21 Lindesberg Sweden Phone + 46 581 83665 Fax +46 581 40
75 email:
[email protected] website: www
.eurolube.com
SERVICE MANUAL 15780-81
Copyright by Eurolube Equipment AB 1458275 / 12-03
Produktsäkerhetsanvisningar
1. Pumpen är avsedd för icke korrosiva och petroleumbaserade vätskor. Pumpen får EJ
användas för andra ändamål eller för pumpning av bensin eller andra kemikalier.
2. Kontrollera att alla anslutna komponenter är avsedda för systemets arbetstryck.
3. Använd ej högre lufttryck än nödvändigt för att uppnå god systemfunktion.
4. Före systemet tas i drift bör alla rörledningar provtryckas med min. 1,3 x systemets
arbetstryck.
5. Före arbete på pump eller system påbörjas skall trycklufttillförseln kopplas bort och
vätskeledningen tryckavlastas.
6. Kontrollera regelbundet alla komponenter med avseende på skador eller läckage.
7. Stäng av eller koppla alltid bort tryckluften till pumpen över natten och vid drift-
uppehåll. Det kan inträffa slangbrott, läckage på systemet och då kan en större volym
vätska läcka ut och t.ex hamna i avloppet.
Allmänt
Vätskepumpen består av två sammanbyggda huvuddelar: En luftdriven dubbelverkande
kolvmotor och en dubbelverkande vätskedel. Vätskan sugs in i pumpröret genom
bottenventilen vid uppåtgående rörelse på kolven. Vätska trycks ut både vid uppåt-
gående och nedåtgående rörelse. Förhållandet mellan luftkolvens area och pumpkolvens
area anger tryckförhållandet. Om tryckförhållandet är 5:1 är det teoretiska vätsketrycket
när pumpen stannat, lika med 5ggr. lufttrycket. Returluften blåses ut och dämpas via en
ljuddämpare.
Installation/Drift
1. För bästa resultat rekommenderar vi att filter-regulator används på luftanslutningen.
2. Ta bort skyddsemballage och skyddspluggar från pumpen.
3. Montera fatadapter i därför avsett hål. Ex.vis i fatets eller väggfästets 2"-gänga.
4. Montera pumpen i fatadaptern i önskad riktning och nivå.
5. Montera utloppsledningen.
6. Montera luftanslutningen. Starta pumpen genom att öka lufttrycket sakta och låt
pumpen bygga upp vätsketryck.
7. Kontrollera att inga läckor finns på luft och vätskeledningen. Det får inte förekomma
något läckage på sugsidan. För att erhålla maximalt vakuum måste alla anslutningar
vara helt täta.
8. Öka lufttrycket till lämpligt arbetstryck.
Varning ! Det maximala tillåtna lufttrycket är 10bar överskrid inte denna gräns.
Service: Innan någon serviceåtgärd vidtages på pumpen skall luftanslutningen stängas
och vätsketrycket reduceras helt.
Underhåll
1. Vid allt arbete på utrustningen skall tryckluften alltid stängas av. Därefter skall vätske-
ledningen avlastas från allt tryck.
2. Töm och gör rent luftfilter från kondenserat vatten och smuts.
3. Kontrollera att det inte finns någon form av läckage i anslutningar, kopplingar eller
slangledningar. Kontrollera även slangledningar med avseende på slitage och
eventuella skador.
4. Håll alltid utrustningen ren från smuts och främmande föremål. Allt smuts och
liknande som kommer ned i fatet kommer att pumpas ut i rörledningssystemet.
5. Vid byte av fat är det viktigt att det inte fastnar föroreningar på pumpröret.
Föroreningarna följer med ner i fatet och förorenar oljan.
6. Ha ett uppsamlingskärl till hands vid avlastning eller bortkoppling av rörledning.
Service
1. För din personliga säkerhet skall luftmotorn vara frånkopplad från tryckluftnätet under
allt servicearbete. Vid provkörning skall stor försiktighet iakttas.
2. Vid servicearbete på pumpen är det noga med att förhindra uppkomst av repor och
skador på tätningar och glidytor. Skydda delarna från stoft och föroreningar. Var
noga med att hålla verktyg och arbetsbänk rena. Var mycket försiktig vid montering
och demontering av manschetter och O-ringar. Vid minsta tecken på förslitning eller
skada i samband med isärtagning resp. återmontering skall de bytas.
3. Rengör och fetta in alla tätnings och glidytor med teflon-fett eller motsvarande.
Alla O-ringar och tätningar skall smörjas in före återmontering.
4. Använd varnolen eller liknande vätska vid rengörning av pumpdelar.
Om vattenbaserad vätska används måste delarna torkas omedelbart för att förhindra
att korrosion uppkommer.
Deklaration om överenstämmelse
Vi deklarerar härmed att samtliga pumpar som beskrivs i denna manual är tillverkade i
överensstämmelse med EEC direktivet 8 /3 2.
Product safety instructions
1. The pump is intended for non-corrosive and petroleum based liquids. It may NOT be
used for other purposes or for pumping gasoline, or other explosive liquids.
2. Check that all components used are suitable for the operating pressure of the system.
3. Do not use higher pressure than required for the satisfactory functioning of the
system.
4. Before a system is put into operation it is recommended that the system be
pressurized to 1,3 times max. working pressure.
5. Before work is undertaken on the pump the compressed air should be disconnected
from the pump and the whole system should then be depressurized.
6. Check all components thorughly for damage and leakage.
7. Ensure that the compressed air is disconnected from the pump and the system is
depressurized when system is not in use i.e. overnight or during longer shut down
periods as there is always a risk of hoses bursting or pipework leaking etc.
General
The pump is made up of two main parts: A compressed air operated two way piston air
motor and a double acting liquid pump. The liquid is sucked into the pump tube via the
bottom valve. When the piston moves upwards liquid is forced out of the fluid outlet.
The fluid is forced out of the pump when the piston is moving in both directions. The
relationship between the air piston and the pump piston determins the ratio of the
pump. If the pump ratio is 5:1 the theoretical fluid pressure will be 5 times to the air
pressure, when the pump stalls out.
The air is exhausted from the pump via a sound attenuator.
Installation/Operation
1. To achieve long pump life we recommend that filter regulator to be installed prior to
the air inlet of the pump.
2. Remove the protective packaging from the pump and also the protective plugs.
3. Fit the 2" pump adaptor firmly on to the barrel, wall bracket or tank connection.
4. Mount the pump into the pump adaptor and lock into position.
5. Fit and secure the outlet hose.
6. Fit and secure the air inlet hose, slowly increase the air pressure letting the pump
slowly build up fluid pressure.
7. Ensure there are no leaks either on the air inlet or at the fluid outlet. To obtain
maximum vacuum all connections should be sealed and tight.
8. Slowly increase the air pressure to optimum working pressure.
Warning ! The maximum permitted air pressure is 10bar, do not exceed this limit.
Service: Before any servicework is carried out the compressed air must be turned off to
the pump or the air coupling disconnected. And the fluid outled must be depressurized
completely.
Maintenance
1. Before any service work is carried out the compressed air must be turned off to the
pump or the air coupling disconnected. And the fluid outlet must be depressurized
completely.
2. Clean the air filter, remove all pollutants including condensed water.
3. Check system for any air or fluid leaks.
4. Always keep the equipment clean and remove foreign objects, ensure no pollutants
enter the barrel as these will be pumped into the system.
5. When changing the barrel make sure the pump remains clean (Do not put on to floor
otherwise the oil will become polluted).
6. When depressurizing the system or removing the outlet hose from the pump ensure
there is a container available to drain the excess oil into.
Service
1. For your personal safety ensure the air is disconnected from the pump, and the fluid
discharge is depressurized before any service is carried out. Be cautious when
repressurizing the system after any service work is carried out.
2. During service procedures it is important to avoid any scratching or any other
damage to gasket or bearings surfaces. Keep tools and benches clean. Be extremely
cautious when assembling or dismantling V-packings and O-rings. Exchange all
worn or damaged parts no matter how slightly damaged they seem.
3. Clean and grease all gasket, bearing surfaces including O-rings and gaskets with
teflon grease when reassembling pump.
4. Try to use paraffin to clean pump parts. If water based cleaners are used, wipe parts
clean & dry immediately to avoid corrosion.
Declaration of conformity
We hereby declare that the models of our pumps in this manual, are manufactured
in conformity to the 8 /3 2 EEC rule.
