Eschenbach visolux DIGITAL HD User manual
- 1 -
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir beglückwünschen Sie zum Kauf dieses elektronischen Lese-
geräts, einem Qualitätsprodukt aus dem Hause Eschenbach.
Als Marktführer für Lupen und Lesehilfen können wir bei Eschen-
bach auf eine langjährige Erfahrung zurückblicken, die sich in
Qualität, Handhabung und Design unserer Produkte widerspie-
gelt.
Firmware-Version
Diese Anleitung gilt für die auf diesem Gerät installierte Firmwa-
re-Version„VD7_fw_v2.00“ oder höher.
Bestimmungsgemäßer Gebrauch
Dieses elektronische Lesegerät ist zum Lesen oder Betrachten
von elektronisch vergrößert dargestellten Texten oder Bildern
bestimmt.
Vor der ersten Inbetriebnahme
Vor der ersten Inbetriebnahme lesen Sie diese Anleitung auf-
merksam durch. Nur durch Lesen dieser ausführlichen Anleitung
können Sie alle Funktionen der visolux DIGITAL HD kennen ler-
nen.
- 2 -
Sicherheitshinweise
XBlendungs- und Verletzungsgefahr! Nicht in die Lichtquel-
len an der Gehäuseunterseite blicken!
XLassen Sie Kinder nicht unbeaufsichtigt mit Elektrogerä-
ten hantieren.
XLaden Sie das Lesegerät nur mit dem mitgelieferten Netz-
adapter!
XPrüfen Sie Ihre visolux DIGITAL HD und den Netzadapter
mit Kabel auf sichtbare Schäden. Wenn visolux DIGITAL
HD, der Netzadapter oder dessen Kabel beschädigt ist,
trennen Sie einen angeschlossenen Netzadapter sofort
vom Stromnetz. Lassen Sie das Produkt von qualiziertem
Fachpersonal überprüfen, bevor Sie es wieder benutzen.
XVerlegen Sie das Netzkabel so, dass niemand darüber stol-
pern kann.
XÖnen Sie niemals das Gehäuse der visolux DIGITAL HD.
Es benden sich keinerlei Bedienelemente darin. Im Falle
des Önens erlischt die Gewährleistung.
XDie enthaltenen Lithium-Ionen-Batterien dürfen nur von
autorisiertem Fachpersonal entfernt bzw. getauscht wer-
den.
XVorsicht: Explosionsgefahr bei Verwendung von Batterien
des falschen Typs. Entsorgen Sie verbrauchte Batterien
entsprechend der Vorgaben.
XDie in dieser Leuchte enthaltene Lichtquelle darf nur vom
Hersteller, seinem Kundendienst oder einer anderen qua-
lizierten Person ersetzt werden.
XKlemmgefahr: Achten Sie beim Einklappen des Standfu-
ßes darauf, Ihre Finger nicht einzuklemmen.
- 3 -
XSetzen Sie Ihre visolux DIGITAL HD niemals Nässe aus.
XSchützen Sie Ihre visolux DIGITAL HD vor Stoß oder Schlag
und übermäßiger Wärme! Legen Sie Ihre visolux DIGITAL
HD nie auf Heizkörper oder in direktes Sonnenlicht!
XDas Wärmeableitblech auf der Geräterückseite führt im
Betrieb die entstehende Wärme aus dem Inneren ab. Eine
deutliche Erwärmung ist normal.
XLagern Sie das Gerät nicht an Orten mit übermäßiger Hit-
ze, wie zum Beispiel in einem geparkten Auto.
XNur zum Gebrauch in häuslicher Umgebung.
XMachen Sie auch andere Personen - besonders Kinder - auf
diese Gefahren aufmerksam!
XDas Gerät ist ein Medizinprodukt der Klasse I und ent-
spricht der Richtlinie 93/42 EWG, Anhang IX, Regel 12. Bei
Einsatz des Gerätes außerhalb der EU-Mitgliedsstaaten
sind die jeweiligen landesspezischen Richtlinien zu be-
achten.
Lieferumfang
Xvisolux DIGITAL HD
XUSB-Kabel (Typ-C)
XHDMI-Kabel
XLadegerät mit Adaptern für EU, GB, US, AUS
XEtui
XReinigungstuch
XBedienungsanleitung
XUmhängeband
- 4 -

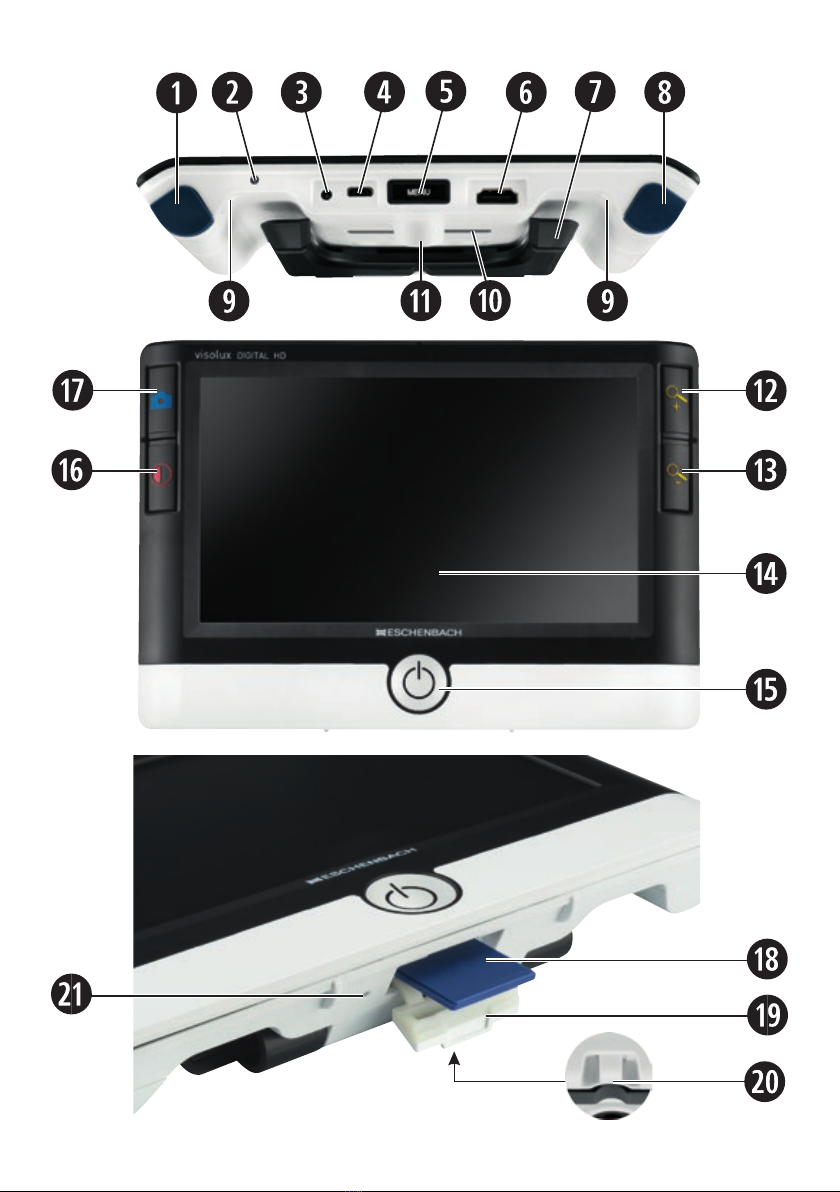

Funktionselemente
(Abbildungen siehe Ausklappseite)
1. Rechte Scrolltaste
2. Ladekontroll-LED
3. Anschluss für Netzadapter
4. USB-Anschluss
5. Taste„MENU“ zum Önen der Menüsteuerung
6. HDMI-Ausgang
7. Ausklappbarer Standfuß
8. Linke Scrolltaste
9. LED-Beleuchtung für Lesegut
10. Wärmeableitblech
11. Kamera
12. Taste zum Vergrößern des Zoomfaktors
13. Taste zum Verringern des Zoomfaktors
14. Display
15. Ein-/Aus-Taste
16. -Taste zum Aufruf von Kontrastfunktionen
17. -Taste zum Speichern von Bilddateien und Bestätigen
von Menü-Optionen
18. SD-Karte
19. Abdeckung über SD-Kartenschacht
20. Öse zum Durchziehen eines Lanyards zum Umhängen des
Geräts
21. Önung über Reset-Schalter
- 5 -
Bedienung
Laden des internen Akkus:
Bevor Sie visolux DIGITAL HD zum ersten Mal unabhängig von
der Netzstromversorgung verwenden können, müssen Sie die
internen Akkus vollständig auaden!
Zum Laden stecken Sie den Stecker des Ladekabels in den An-
schluss für den Netzadapter (e) der visolux DIGITAL HD. Ver-
binden Sie den Netzadapter anschließend mit dem für den
Betriebsort vorgesehenen Adapter und stecken Sie den Netzad-
apter in eine Netzsteckdose. Die Ladezeit beträgt ca. 3 Stunden.
Während des Ladevorgangs leuchtet die Ladekontroll-LED (w)
rot. Nach Beenden des Ladevorgangs leuchtet sie grün. Trennen
Sie den Netzadapter von der Steckdose und von visolux DIGITAL
HD, wenn das Laden beendet ist.
Sie können visolux DIGITAL HD während des Ladevorgangs be-
nutzen. Durch die Benutzung während des Ladens wird sich die
Ladezeit allerdings verlängern.
Ein-/Ausschalten
Halten Sie die Ein-/Aus-Taste (h) eine Sekunde lang gedrückt,
um visolux DIGITAL HD einzuschalten. Das Kamerabild erscheint
im Livebildmodus auf dem Display (g). Am oberen Bildrand zei-
gen 3 Symbole für ca. 2 Sekunden den Batterieladezustand, den
aktuellen Vergrößerungsfaktor und die Displayhelligkeit an. Die
Batteriesymbole haben folgende Bedeutungen:
Akku voll geladen Kapazität 75% Kapazität 50%
Kapazität 25% Akku erschöpft
Zum Ausschalten halten Sie die Ein-/Aus-Taste (h) eine Sekunde
lang gedrückt. Die aktuellen Einstellungen von Vergrößerung,
Darstellungsmodus und Displayhelligkeit werden gespeichert.
- 6 -
Um den Ladezustand der internen Akkus zu schonen, schaltet
sich visolux DIGITAL HD automatisch aus, wenn es etwa 5 Minu-
ten lang nicht bewegt wird. Wollen Sie das Lesegerät nach dieser
Zeit weiter benutzen, schalten Sie es erneut ein.
Mit dem Gerät lesen
Schalten Sie visolux DIGITAL HD ein, klappen Sie den Standfuß
(u) aus und setzen Sie das Gerät auf das Lesegut. Die Abbildung
des Bereiches unterhalb der Kamera (s) erscheint auf dem Dis-
play (g).
Bei Verwendung des Gerätes mit dem minimalen Vergröße-
rungsfaktor 2× sehen Sie den kompletten Bildausschnitt von
7cm auf dem Display. Bei höheren Vergrößerungen verringert
sich dieser Bildausschnitt.
Dynamic Line Scrolling (DLS)
Durch die Scrollmöglichkeit ist es auch bei höheren Vergröße-
rungen nicht notwendig, das ganze Gerät seitlich zu verschie-
ben, um eine ganze Zeitungsspalte zu lesen. Drücken Sie wie-
derholt die rechte Scrolltaste (q) oder halten Sie diese gedrückt,
um den Bildausschnitt nach rechts zu verschieben. Drücken Sie
wiederholt oder halten Sie die linke Scrolltaste (i) gedrückt, um
den Bildausschnitt nach links zu verschieben.
Drücken Sie zweimal schnell hintereinander die linke Scrolltaste,
um den Bildausschnitt zum linken Anschlag zu verschieben. So
nden Sie schnell den Anfang der nächsten Zeile.
Beginnen Sie mit dem Lesen.
Hinweis:
Das Gerät kann an lateinische, asiatische und arabische Schreib-
weise angepasst werden. Lesen Sie dazu im weiteren Verlauf das
Kapitel„Die Leserichtung einstellen“ auf Seite 15. Voreingestellt ist
die lateinische Schreibweise.
- 7 -
Tipps zur Orientierungsverbesserung:
Der Standfuß ist mit Einkerbungen (A) versehen, die in Flucht zur
Kamera-Achse angeordnet sind. Über diese Einkerbungen kön-
nen Sie das Gerät leichter auch auf runde Gegenstände zentriert
„aufsetzen“, um z.B. Angaben zu Inhaltsstoen auf Dosen etc. zu
lesen.
An der Unterseite nden Sie fühlbare Wölbungen (B), die die
seitlichen Begrenzungen des Sehfeldes markieren.
Auf der Frontseite nden Sie fühlbare Markierungen (C), die die
Position der Kamera an der Unterseite anzeigen.
