ESAB PT-36 User manual

PT-36

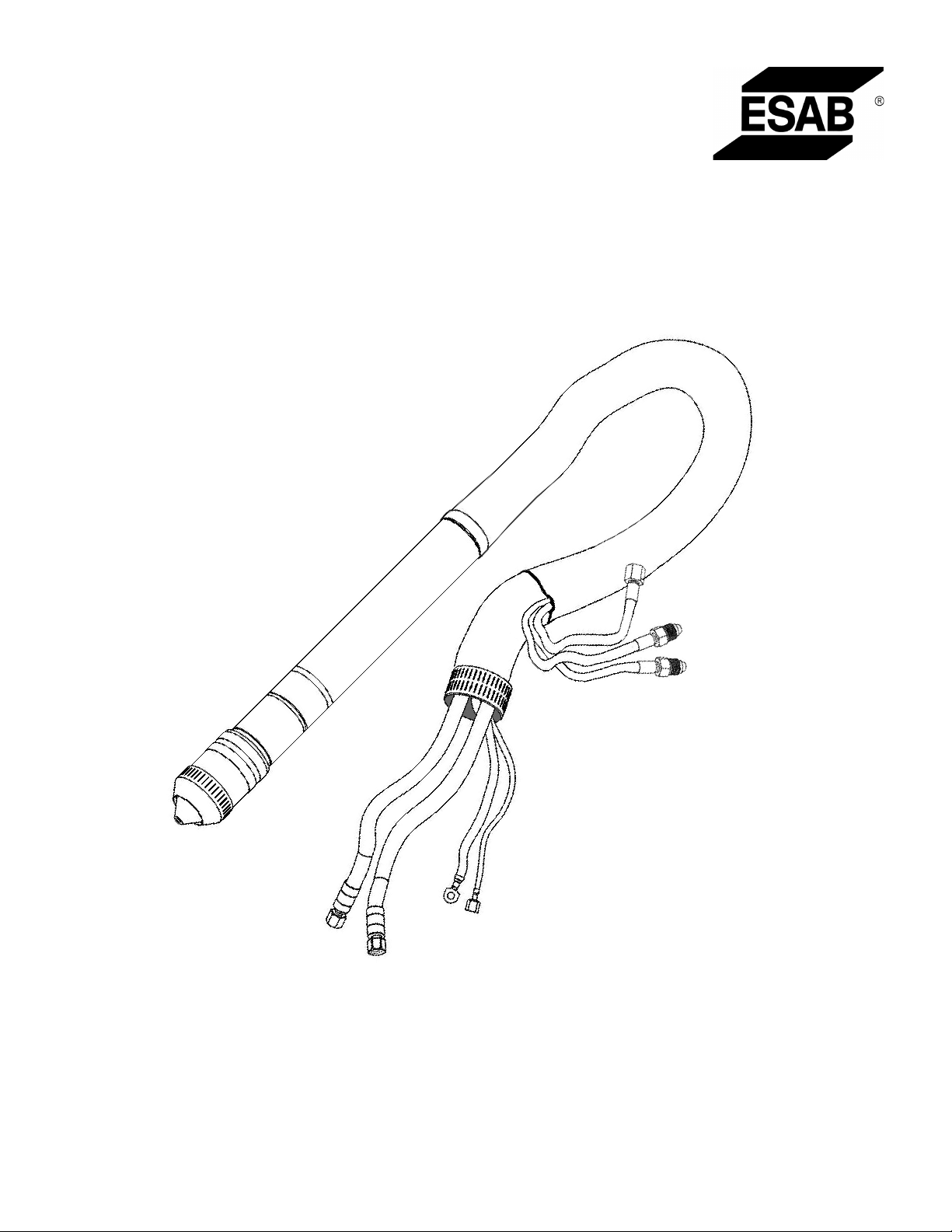

Mechanized Plasmarc Cutting Torch

0558005239 07/2009

Uživatelská příručka (CS)

Instruktionsbog (DA)

Instructiehandleiding (NL)

Instruction Manual (EN)

Kasutusjuhend (ET)

Käyttöohje (FI)

Manuel d'instruction (FR)

Bedienungsanleitung (DE)

Használati útmutató (HU)

Manuale di istruzioni (IT)

DECLARATION OF CONFORMITY

according to the Low Voltage Directive 2006/95/EC

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

enligt Lågspänningsdirektivet 2006/95/EG

Type of equipment Materialslag

Mechanized Plasma Cutting Torch

Brand name or trade mark Fabrikatnamn eller varumärke

ESAB

Type designation etc. Typbeteckning etc.

PT-36 Series

Manufacturer’s authorised representative established within the EEA

Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:

ESAB AB, Welding Equipment

Esabvägen, SE-695 81 Laxå, Sweden

Phone: +46 586 81 000, Fax: +46 584 411 924

Manufacturer positioned outside the EEA

Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:

ESAB Welding & Cutting Products

411 South Ebenezer Road, Florence, South Carolina 29501, USA

Phone: +1 843 669 4411, Fax: +1 843 664 4258

The following harmonised standard in force within the EEA has been used in the design:

Följande harmoniserande standarder har använts i konstruktionen:

EN 60974-7, Arc welding equipment – Part 7: Torches

By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised

representative established within the EEA, that the equipment in question complies with the safety requirements

stated above.

Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom

EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.

Date / Datum

Laxå 2008-11-14

Signature / Underskrift Position / Befattning

Global Director

Equipment and Automation

Kent Eimbrodt

Clarification

TABLE OF CONTENTS

Section / Title Page

CZECH (CS)..........................................................................................................................................................................................................................5

DANISH (DA)....................................................................................................................................................................................................................47

DUTCH (NL)......................................................................................................................................................................................................................89

ENGLISH (EN).................................................................................................................................................................................................................131

ESTONIAN (ET)..............................................................................................................................................................................................................173

FINNISH (FI)....................................................................................................................................................................................................................215

FRENCH (FR) ..................................................................................................................................................................................................................257

GERMAN (DE)................................................................................................................................................................................................................299

HUNGARIAN (HU)........................................................................................................................................................................................................341

ITALIAN (IT) ....................................................................................................................................................................................................................383

Replacement Parts......................................................................................................................................................................................................425

TABLE OF CONTENTS

PT-36

Strojní hořák pro plazmové řezání

Uživatelská příručka (CS)

0558005239

Toto zařízení bude pracovat v souladu s touto příručkou, štítky nebo s přílohami, jestliže je instalováno, ob-

sluhováno, udržováno a opravováno ve shodě s přiloženými pokyny. Zařízení musí být pravidelně kontrolováno.

Nefunkční nebo nedostatečně udržované zařízení by nemělo být používáno. Nefunkční, chybějící, opotřebo-

vané, poškozené nebo znečištěné součásti by měly být ihned vyměněny. Stane-li se oprava nebo výměna nez-

bytnou, výrobce doporučuje podat písemnou nebo telefonickou žádost o servisní pokyny u autorizovaného

distributora, u kterého bylo zařízení zakoupeno.

Zařízení ani žádná jeho část by neměla být zaměňována bez předchozího písemného souhlasu výrobce.

Uživatel zařízení nese plnou odpovědnost za poruchy vzniklé v důsledku nesprávného používání, špatné údrž-

by, poškození či záměny provedené kýmkoliv jiným než výrobcem či servisem výrobcem stanoveným.

SEZNAMTE S TOUTO PŘÍRUČKOU OBSLUHU ZAŘÍZENÍ.

DALŠÍ KOPIE SI VYŽÁDEJTE U DISTRIBUTORA.

Tato PŘÍRUČKA je určena pro zkušenou obsluhu. Jestliže nejste zcela seznámeni se zása-

dami bezpečné práce se zařízeními pro obloukové svařování a řezání, doporučujeme Vám

prostudovat si naši brožuru „Opatření a bezpečné postupy pro obloukové svařování,

řezání a drážkování,“ formulář 52-529. NEDOVOLTE nezaškoleným osobám zařízení ob-

sluhovat, instalovat nebo udržovat. NEPOKOUŠEJTE SE zařízení instalovat ani obsluhovat

bez důkladného pročtení této příručky a jejího plného porozumění. Jestliže jste příručce

neporozuměli dokonale, kontaktujte svého dodavatele pro více informací. Před instalací a

jakoukoli obsluhou zařízení si přečtěte Bezpečnostní pokyny.

UPOZORNĚNÍ

ODPOVĚDNOST UŽIVATELE

PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK,

ABYSTE JÍ ROZUMĚLI.

CHRAŇTE SEBE I OSTATNÍ!

OBSAH

1.0 Bezpečnostní opatření ................................................................................9

2.0 Popis ................................................................................................11

2.1 Obecně ........................................................................................11

2.2 Účel............................................................................................11

2.3 Dostupné kongurace souprav..................................................................11

2.4 Volitelné příslušenství...........................................................................12

2.5 Technické parametry PT-36......................................................................15

3.0 Instalace .............................................................................................17

3.1 Připojení hořáku k plazmovému systému ........................................................17

3.2 Připevnění hořáku ke stroji......................................................................18

4.0 Obsluha .............................................................................................19

4.1 Nastavení ......................................................................................21

4.2 Kvalita řezu.....................................................................................21

4.3 Průtokové kanálky hořáku ..................................................................... 26

5.0 Údržba ..............................................................................................27

5.1 Úvod...........................................................................................27

5.2 Demontáž čela hořáku......................................................................... 28

5.3 Demontáž čela hořáku (pro řezání tlustých plechů) ..............................................31

5.4 Sestavení čela hořáku.......................................................................... 34

5.5 Sestavení čela hořáku (pro řezání tlustých plechů) ...............................................35

5.6 Tělo hořáku ....................................................................................37

5.7 Demontáž a výměna těla hořáku ............................................................... 38

5.8 Faktory snižující životnost spotřebních součástek ................................................41

Oddíl / Nadpis Strana

OBSAH

ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ

1.0 Bezpečnostní opatření

Uživatel svařovacího a plazmového řezacího zařízení ESAB nese plnou zodpovědnost za zajištění toho, aby každý,

kdo pracuje se zařízením nebo v jeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní

opatření musí vyhovovat požadavkům, které se týkají tohoto druhu svařovacího nebo plazmového řezacího

zařízení. Následující doporučení by měla být dodržována jako doplněk ke standardním předpisům, které se týkají

pracoviště.

Veškeré práce musí provádět kvalikovaní pracovníci dobře obeznámení s obsluhou svařovacího nebo plazmo-

vého řezacího zařízení. Nesprávná obsluha zařízení může vést k nebezpečným situacím, které mohou mít za

následek poranění obsluhy nebo poškození zařízení.

1. Každý, kdo používá svařovací nebo plazmové řezací zařízení, musí být plně seznámen s:

- jeho obsluhou

- umístěním nouzových vypínačů

- jeho funkcí

- příslušnými bezpečnostními opatřeními

- svařováním, plazmovým řezáním nebo s obojím

2. Obsluha musí zajistit, aby:

- se nikdo neoprávněný nenacházel při spuštění zařízení v jeho pracovním prostoru.

- nikdo nebyl během hoření oblouku bez náležité ochrany.

3. Pracoviště musí:

- být vhodné pro daný účel

- být chráněno před průvanem

4. Pomůcky osobní ochrany:

- Vždy noste doporučené ochranné pomůcky, jako jsou ochranné brýle, nehořlavý

oděv a ochranné rukavice.

- Nenoste volné doplňky, jako jsou šály, náramky, prsteny atd., kterými byste mohli

zachytit nebo si způsobit popáleniny.

5. Obecná opatření:

- Ujistěte se, že je zemnicí kabel bezpečně připojen.

- Pracovat na vysokonapěťovém zařízení smí pouze kvalikovaný elektrotechnik.

- Patřičné hasicí zařízení můsí být jasně označeno a po ruce.

- Mazání a údržba zařízení se nesmí provádět za provozu.

ODDÍL 1 BEZPEČNOSTNÍ OPATŘENÍ

SVAŘOVÁNÍ A PLAZMOVÉ ŘEZÁNÍ MŮŽE ZPŮSOBIT ZRANĚNÍ VÁM

I OSTATNÍM. PŘI SVAŘOVÁNÍ NEBO ŘEZÁNÍ DODRŽUJTE BEZPEČNOSTNÍ

OPATŘENÍ. VYŽÁDEJTE SI BEZPEČNOSTNÍ PŘEDPISY SVÉHO ZAMĚST-

NAVATELE, KTERÉ BY MĚLY VYCHÁZET Z MOŽNÝCH RIZIK UVÁDĚNÝCH

VÝROBCEM.

ÚRAZ ELEKTRICKÝM PROUDEM - Může být smrtelný.

- Nainstalujte a uzemněte svařovací nebo plazmovou řezací jednotku v souladu s příslušnými předpisy.

- Nedotýkejte se živých elektrických součástek ani elektrod holou kůží, vlhkými rukavicemi nebo vlhkým

oděvem.

- Izolujte se od uzemnění a od svařovaného předmětu.

- Ujistěte se, že je Váš pracovní postoj bezpečný.

KOUŘ A PLYNY - Mohou být zdraví nebezpečné.

- Držte hlavu stranou od plynných zplodin.

- Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti dýchacích

cest a okolního prostoru.

ZÁŘENÍ OBLOUKU - Může způsobit poranění očí a popálení pokožky.

- Chraňte svůj zrak a tělo. Používejte správné svářečské štíty a ochranné brýle a noste ochranný oděv.

- Chraňte osoby v okolí vhodnými štíty nebo clonami.

NEBEZPEČÍ POŽÁRU

- Jiskry (odstřikující žhavý kov) mohou způsobit požár. Zajistěte, aby se v blízkosti nenacházely žádné hořlavé

materiály.

HLUK - Nadměrný hluk může poškodit sluch.

- Chraňte svoje uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu.

- Varujte osoby v okolí před tímto nebezpečím.

PORUCHA - V případě poruchy přivolejte odbornou pomoc.

PŘED INSTALACÍ A POUŽÍVÁNÍM ZAŘÍZENÍ SI PROSTUDUJTE UŽIVATELSKOU PŘÍRUČKU TAK,

ABYSTE JÍ ROZUMĚLI.

CHRAŇTE SEBE I OSTATNÍ!

VÝSTRAHA
