Ergon BX3 Evo User manual
BX3 Evo
Bedienungsanleitung
User Instructions
Mode d‘emploi
AVERTISSEMENT
Bitte lesen Sie diese Anleitung
sorgfältig durch.
Jegliche Modifikationen dieses
Produkts sind unzulässig und können
unter Umständen Ihre Sicherheit oder
sogar Ihr Leben gefährden.
Bewahren Sie diese Anleitung zum
späteren Nachschlagen an einem
sicheren Ort auf. Sollten Sie dieses
Produkt an eine dritte Person weiter-
geben, so ist diese Anleitung oder eine
Kopie beizulegen. Bei Verlust kann
die Anleitung unter ergonbike.com
heruntergeladen werden.
Please read this manual
carefully.
This product must not be modified in
any way. Doing so may endanger your
safety or life.
Please keep these instructions in a
safe place to refer to at a later date.
Should you pass the product on to
a third person, please include these
instructions or a copy thereof. Should
you misplace these instructions,
a copy can be downloaded at:
ergonbike.com
Veuillez lire attentivement les
instruction d´émploi
Toute modification de ce produit est
interdite et peut le cas échéant mettre
en péril votre sécurité, voire votre vie.
Conservez ce mode d‘emploi en lieu
sûr après le montage afin de pouvoir le
consulter ultérieurement. Si vous devez
transmettre ce produit à une tierce
personne, veuillez y joindre le présent
mode d‘emploi ou une copie. En cas
de perte, le mode d‘emploi peut être
téléchargé sur ergonbike.com
WARNUNG
3
DE
Trinkblase BH300
Es ist wichtig, diese Gebrauchsanleitung gelesen und verstanden zu haben, bevor Sie den BX3 Evo verwenden.
Außerdem sollten Sie sich der mit der Aktivität verbundenen Verletzungs- und Todesrisiken bewusst sein.
Erklärung Zeichen / Symbole in dieser Anleitung:
Schenken Sie den folgenden Symbolen besondere Beachtung.
Warnung: Dieses Symbol verweist auf eine sicherheitsrelevante Information, deren Nichtbefolgen Ihr Leben /
Ihre Gesundheit gefährden kann.
Information: Dieses Symbol kennzeichnet Zusatzinformationen, z.B. über die Handhabung des Produkts.
Die oben geschilderten möglichen Konsequenzen werden in der Anleitung nicht immer wieder geschildert,
wenn diese Symbole auftauchen.
Die Vorteile des Rucksacks BX3 Evo
Das Ergon Entwicklungsteam hat nach verschiedenen Ansätzen ein einzigartiges Gurtsystem entwickelt, welches sich automatisch
den anatomischen Gegebenheiten des Trägers anpasst. So richten sich die Schultergurte sowie der Hüftgurt ohne weitere Ein-
stellungen am natürlichen Winkel der Schultern bzw. der Hüfte aus. Durch eine 4-fache Verstellung der Rückenlänge ergibt sich
ein vollkommen neuer, individueller Tragekomfort.
Eine weitere große Innovation stellt die Last-Kompression über das Tragesystem dar. Die beiden Schultergurte sind entlang der
Unterseite des Rucksacks miteinander verbunden. Dieses intelligente Konzept gewährt stets einen körpernahen Transport des
mitgeführten Equipments. Konstruktionsbedingt sitzt der Rucksack deutlich stabiler und näher am Rücken als herkömmliche
Rucksäcke.
Darüber hinaus kann der Rucksack um eine Brustgurt-Halterung für Actioncams erweitert werden.
Optionales Zubehör
WARNUNG
Sport Camera Chest Mount
4ERGON BIKE ERGONOMICS
DE
Rückseite
Taschenaufteilung (empf. Einsatzzweck)
Außentaschen
1. Hauptfach
2. Frontfach mit Netzinnentaschen
3. Regenhüllenfach inkl. Regenhülle
4. Hüftgurt-Netztaschen
Innentaschen
1. Obere Innentasche
2. Pumpenfach
3. Aufnahmefach für Trinkblasen mit bis zu 3 Litern
Front
Front
Verbessertes Rückenklima
Die Rückenpolster sind mit einem speziellen
Abstandsgewirk bezogen. Dadurch wird die
Belüftung des Rückens während der Fahrt
gegenüber herkömmlichen Rucksäcken deutlich
verbessert. Durch die Anordnung ergeben sich
zwischen den Polstern Ventilationskanäle, in
denen der Fahrtwind zusätzlich für einen trocke-
neren Rücken sorgt.
1
2
3
Seite
2
1
3
4
Seite
5
DE
Die Einstellung der Rückenlänge des Rucksacks kann anhand der gemessenen Rückenlänge des Trägers eingestellt werden.
Nehmen Sie hierzu ein Maßband und messen Sie die kürzeste Strecke zwischen der fühlbaren Oberkante des Beckenknochens
und dem gewohnten Auflagepunkt der Gurte auf der Schulter (höchster Schulterpunkt). Suchen Sie den ermittelten Wert in der
Tabelle unten und stellen Sie den Rucksack auf die zugeordnete Rückenlänge ein (s. Seite 6 & 7).
Einstellung der Rückenlänge
Rückenlänge in
cm / inch
Empfohlene Einstellung
49 - 53 cm
19.3’’- 20.9’’
M
53 - 57 cm
20.9’’ - 22.4’’
L
45 - 49 cm
17.7’’- 19.3’’
S
57 - 61 cm
22.4’’ - 24’’
XL
Alle Angaben sind Richtwerte und gelten für durchschnittlich proportionierte Personen. Abweichungen hiervon sind möglich
und können – ebenso wie persönliche Vorlieben beim Tragen des Rucksacks – zu einem anderen Ergebnis führen.
Auflagepunkt
der Schultergurte
Oberkante
des Beckens
6ERGON BIKE ERGONOMICS
DE
Einstellung der Rückenlänge
1. Klettverbindung lösen. 2. Ziehen Sie die geöffnete Klettlasche aus der Öse
der verstellbaren Rückenplatte.
3. Lösen Sie die Verbindung der Klettflächen, die das Ruck-
sackfach und die verstellbare Rückenplatte verbinden und
halten Sie sie offen.
4. Ziehen Sie die Rückenplatte auf die gewünschte Größe
(S/M/L/XL) und schließen Sie die Klettflächen wieder. Die ge-
wünschte Größe ist dann korrekt eingestellt, wenn eine grüne
Markierung oberhalb der entsprechenden Größenmarkierung
zu sehen ist.
5. Fädeln Sie die Lasche durch die Öse der gewünschten
Größe. Schließen die den Klettverschluss und verstauen Sie
das Ende der Lasche wieder in der Öffnung.
6. Die vorgebogene, horizontale Aluminiumschiene kann bei
Bedarf individuell angepasst werden. Sie verhindert ein „Aus-
beulen“ des Rucksacks gegen den Rücken des Trägers.
7
DE

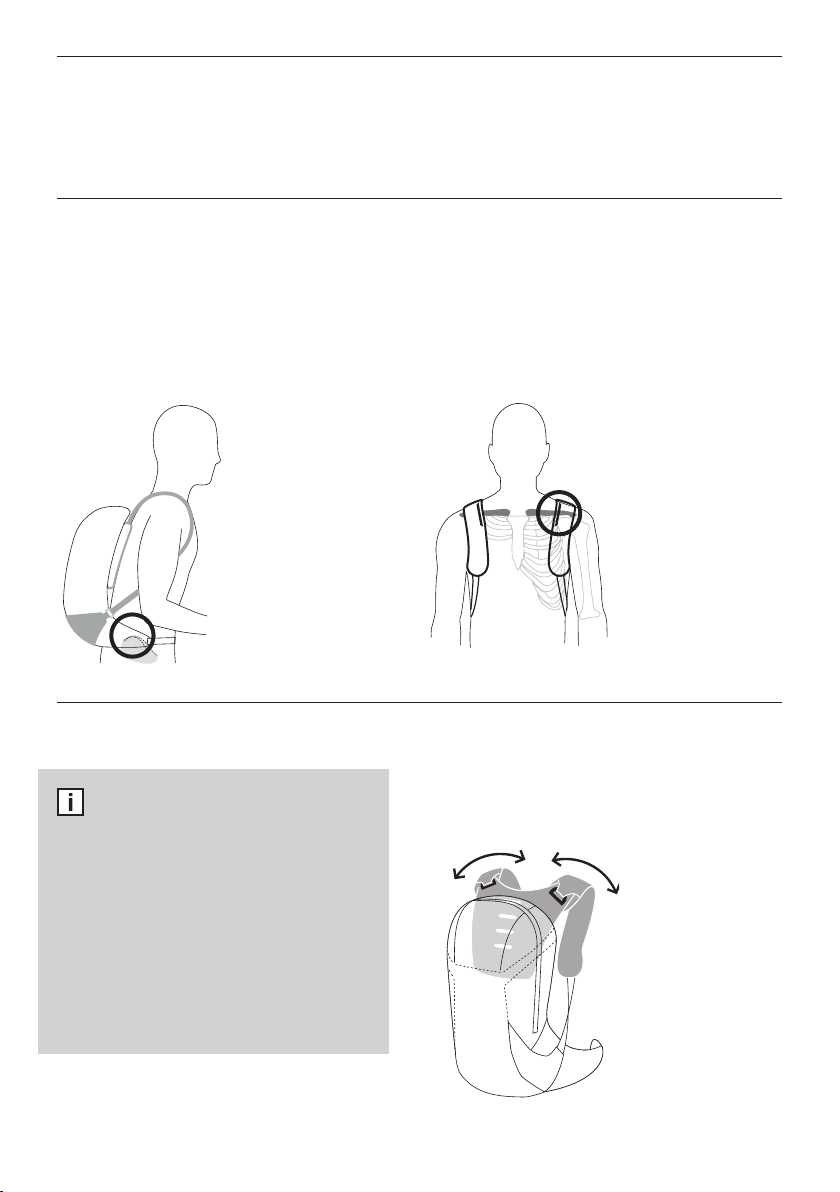

Abb. 1 Abb. 2
Anprobe
Lösen Sie die Schultergurte etwas und setzen Sie den
Rucksack auf. Schließen Sie den Hüftgurt. Die optimale
Gewichtsverteilung wird erreicht, wenn die Oberkante des
Hüftgurtes entlang der Oberkante des Beckenknochens
(+/– 3 cm) verläuft und die Hüfte fest umschließt (nicht den
Bauch!) (Abb.1). Spannen Sie nun die Schultergurte bis
diese ohne großen Druck am Körper anliegen.
Setzen Sie sich auf Ihr Fahrrad oder in ähnlicher Weise auf
einen Stuhl in Fahrposition und überprüfen Sie die Position
der farbigen Justiermarke auf den Schultergurten wie folgt:
Die Rückenlänge ist richtig, wenn Ihr Schlüsselbein den
Schultergurt im Bereich der farbigen Justiermarke kreuzt
(Abb.2). Wenn dies nicht der Fall ist, stellen Sie bitte die
Rückenlänge neu ein.
Einstellung der Rückenlänge Automatische Anpassung an die Schulterneigung
Durch die zwei D-Ringe, mit denen die Schultergurte befestigt
sind, passt sich das Tragesystem automatisch an die Schulter-
form an. Durch Festziehen der Gurte wird diese Position fixiert.
Empfehlung zur Einstellung der Rückenlänge
(siehe Tabelle auf der Rückseite dieser Anleitung).
Die Größe der Schultergurte kann anhand von Kör-
pergröße und Konfektionsgröße ermittelt werden. Alle
Angaben sind Richtwerte und gelten für durchschnitt-
lich proportionierte Personen. Abweichungen hiervon
sind möglich und können – ebenso wie persönliche
Vorlieben beim Tragen des Rucksacks – zu einem
anderen Ergebnis führen.
8ERGON BIKE ERGONOMICS
DE
Helmhalter
Der integrierte Helmhalter ermöglicht die rasche Unterbringung
von Ausrüstung und Bekleidung sowie eine zusätzliche Fixierung
des Inhalts.
YKK
Kürzen der Gurte
Die Gurte können bei Bedarf auf die gewünschte Länge gekürzt
werden. Anschließend die Schnittkanten mit einem Streichholz
oder Feuerzeug versengen um ein Ausfransen zu verhindern.
Achtung: Prüfen Sie VOR dem Kürzen die richtige Grö-
ßeneinstellung des Rucksacks (s. Seite 5—6) und welche
Gurtlänge Sie tatsächlich benötigen! Zu kurz abgeschnit-
tene
Gurte werden nicht als Reklamationsgrund aner-
kannt! Nach dem Kürzen ist das Produkt vom Umtausch
ausgeschlossen!
Seite
Regenhülle
Entnehmen Sie die Regenhülle dem Regenhüllenfach. Führen Sie
die Enden des geöffneten Hüftgurtes 1durch die Schlaufen
der Regenhülle 2. Ziehen Sie nun die Hülle über den Rand des
Rucksacks.
Rückseite
2
1
+
9
DE
Tipps zum Packen und Gewichtsverteilung
Packen Sie die schwersten Ausrüstungsgegenstände möglichst nahe am unteren Rücken entlang – davor die leichteren Sachen.
Außen am Rucksack sollten nur ganz leichte Dinge wie etwa Helm oder Ähnliches verstaut werden.
Reinigung und Pflege
Reinigen und trocknen Sie Ihren Ergon Rucksack gründlich nach jedem Gebrauch. Nehmen Sie dazu kaltes bis handwarmes
Wasser und einen weichen Schwamm. Wischen Sie die Innenseite des Rucksacks mit einem feuchten Tuch ab, um die Beschich-
tung zu schonen. Verwenden Sie kein heißes Wasser, Bleiche, Geschirrspülmittel, Einweichlösungen oder Fleckenreiniger. Bei
starker Verschmutzung sind ausschließlich detergentienfreie Seifen zu verwenden. Verwenden Sie auf keinen Fall Lösungsmittel
zur Reinigung Ihres Ergon Rucksacks, da diese die Wasserbeständigkeit des Gewebes irreparabel beschädigen können. Durch
die Verwendung von Lösungsmitteln erlöschen jegliche Gewährleistungs- und Garantieansprüche. Zum Trocknen hängen Sie den
Rucksack in geöffnetem Zustand an einem luftigen und schattigen Ort auf und lassen ihn vollständig trocknen. Der Rucksack ist
nicht für Waschmaschinen und Trockner geeignet.
Hinweis
Der Rucksack ist wasserabweisend, jedoch nicht 100% wasserdicht! Wir empfehlen elektronische Geräte separat zu verpacken.
Lagerung
Lagern Sie Ihren Ergon Rucksack nie, wenn er feucht oder schmutzig ist, da sich sonst Schimmel auf dem Gewebe bilden kann.
Schäden durch Schimmel führen zu Geruchsbildung und können nicht behoben werden. Bewahren Sie Ihren Rucksack an einem
kühlen, trockenen Ort auf und schützen Sie ihn vor direkter Sonneneinstrahlung.
Sachmängelhaftung
Während der ersten zwei Jahre nach dem Kauf dieses Produkts haben Sie vollen Anspruch auf die gesetzliche Sachmängel-
haftung (vormals Gewährleistung). Sollten Mängel auftreten, wenden Sie sich bitte unter Vorlage des Kaufbelegs an Ihren
Ergon-Fachhändler. Ein Gewährleistungsanspruch ist nach einem unsachgemäßen Gebrauch (Modifikation des Produktes,
Nichteinhalten der Warnhinweise dieser Anleitung) nicht gegeben.
Detailliertere Informationen zur Sachmängelhaftung / Reklamation finden Sie online unter
www.ergonbike.com/warranty oder einfach QR-Code scannen.
10ERGON BIKE ERGONOMICS
DE
WARNING
It is important to have read and understood these instructions before using the BX3 Evo. You should also be aware of
the risk of injury and death associated with the activity.
Explanation of signs / symbols used in these instructions.
Please pay particular attention to the following symbols when mounting the product.
Warning: Failure to follow the warning notices in these instructions could lead to injury or endanger your life.
Information: This symbol indicates additional information, for example about how to handle the product.
The explanation here serves as a description of the possible consequences of not following the instructions. These consequences
won´t always be repeated when the symbols are used.
Advantages of the BX3 Evo Backpack
The Ergon Development Team has designed a unique strap system, based on different approaches, which automatically adapts
to the anatomical features of the wearer. This means the shoulder straps as well as the hip strap align to the natural angle of the
shoulders or the hips without further adjustments. Thanks to 4-way back length adjustment, a completely new, individual level of
wearing comfort is created.
The load compression via the harness is another huge innovation. Both shoulder straps are connected along the underneath
of the backpack. This intelligent concept ensures the equipment inside the backpack is always close to the body. Based on its
design, the backpack is much more stable and closer to the back than conventional backpacks.
Additionally, a chest strap mount for action cams can be added to the backpack.
Optional Accessories
Reservoir BH300 Sport Camera Chest Mount
11
EN
