Endress+Hauser nivotester FTW 420 User manual
KA 066F/00/a6/02.01
52009678
ENDRESS + HAUSER
NIVOTESTER FTW 420
1.
250 V/4A~
9
2.
87
MIN
MAX
13 12
nivotester
FTW 420
dFüllstandgrenzschalter
eLevel Limit Switch
fDétecteur de niveau
es Detector de nivel
iInterruttore di livello
nl Niveauschakelaar
Hauser+Endress
The Power of Know How
d Inhaltsverzeichnis
Sicherheitshinweise 4
Meßeinrichtung 6
Einbau 7
Anschluß 10
Gerätetest 11
Testen der
Meßeinrichtung 12
Abgleich 13
– Abgleich bei
geringer Leitfähigkeit 14
– Abgleich bei
Ansatzbildung 16
Technische Daten 18
Sicherung auswechseln 20
Fehlersuche 22
Ergänzende
Dokumentation 24
e Contents
Notes on Safety 4
Measuring System 6
Installation 7
Connection 10
Device test 11
System test 12
Calibration 13
– Calibration for low
conductivity 14
– Calibration for
material build-up 16
Technical Data 18
Exchanging the fuse 20
Trouble-shooting 22
Supplementary
Documentation 24
f Sommaire
Conseils de sécurité 4
Ensemble de détection 6
Montage 7
Raccordement 10
Test d’appareil 11
Test de l’installation 12
Etalonnage 13
–Etalonnage en cas
de faible conductivité 14
–Etalonnage en cas
de colmatage 16
Caractéristiques
techniques 18
Remplacer le fusible 20
Recherche de défauts 22
Documentation
complémentaire 24
2 Endress+Hauser
es Indice
Notas sobre seguridad 5
Sistema de medida 6
Instalación 7
Conexiones 10
Comprobación
del equipo 11
Comprobación
del sistema 12
Calibración 13
– Calibración para
baja conductividad 14
– Calibración para
adherencias 16
Datos técnicos 18
Cambio del fusible 20
Identificación de fallos 23
Documentación
adicional 24
i Indice
Nota sulla sicurezza 5
Sistema di misura 6
Installazione e montaggio 7
Collegamento 10
Test del dispositivo 11
Test del sistema 12
Calibrazione 13
– Calibrazione richiesta
in caso di bassa
conducibilità 14
– Calibrazione richiesta
in caso di depositi
di materiale 16
Dati tecnici 18
Sostituzione del fusibile 20
Individuazione e
eliminazione delle
anomalie 23
Documentazione
supplementare 24
nl Inhoudsopgave
Veiligheidsinstructies 5
Meetopstelling 6
Inbouw 7
Aansluiting 10
Instrumenttest 11
Testen
van het meetsysteem 12
Afregeling 13
–Afregeling bij geringe
geleidbaarheid 14
–Afregeling bij aangroei 16
Technische gegevens 18
Zekering verwisselen 20
Fout zoeken 23
Aanvullende
documentatie 24
Endress+Hauser 3
d Sicherheitshinweise
Der Nivotester FTW 420 darf
nur als Füllstandgrenzschalter
für elektrisch leitende
Flüssigkeiten in nicht explo-
sionsgefährdeten Bereichen
verwendet werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät darf nur von
qualifiziertem und
autorisiertem Fachpersonal
unter besonderer Beachtung
dieser Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate
(je nach Anwendung)
eingebaut, angeschlossen,
in Betrieb genommen und
gewartet werden.
Achtung!
= verboten; führt zu
fehlerhaftem Betrieb
oder Zerstörung.
e Notes on Safety
The Nivotester FTW 420 is a
level limit switch, designed
for use in electrically
conductive liquids in
non-hazardous areas.
If used incorrectly it is
possible that application-
related dangers may arise.
The level limit switch
Nivotester FTW 420 may be
installed, connected,
commissioned, operated and
maintained by qualified and
authorised personnel only,
under strict observance of
these operating instructions,
any relevant standards,
legal requirements,
and, where appropriate,
the certificate.
Caution!
= forbidden; leads to
incorrect operation
or destruction.
f Conseils de sécurité
Le Nivotester FTW 420 est un
détecteur de niveau pour
liquides conducteurs, en
zones non explosibles.
Il peut être source de danger
en cas d’utilisation non
conforme aux prescriptions.
L’appareil ne doit être
installé, raccordé, mis en
service et maintenu que par
un personnel qualifié et
autorisé, qui tiendra compte
des indications contenues
dans la présente mise en
service,
des normes en vigueur et
des certificats disponibles
(selon l’application).
Attention!
= interdit; peut provoquer
des dysfonctionnements
ou la destruction.
4 Endress+Hauser
es Notas sobre seguridad
El Nivotester FTW 420 debe
emplearse única y
exclusivamente como
detector de nivel en líquidos
eléctricamente conductivos
en zonas sin peligro de
explosión.
Su empleo inapropiado
puede resultar peligroso.
El equipo deberá ser
montado, conectado,
instalado y mantenido única
y exclusivamente por
personal cualificado y
autorizado, bajo rigurosa
observación de las presentes
instrucciones de servicio,
de las normativas y
legislaciones vigentes,
asícomo de los certificados
(dependiendo de la
aplicación).
¡Atención!
= prohibido; peligro de
mal funcionamiento
o de destrucción.
i Nota sulla sicurezza
Il Nivotester FTW 420 può
essere utilizzato come
interruttore di livello solo
per liquidi elettricamente
conducibili in aree sicure.
Un’installazione non corretta
può determinare pericolo.
Lo strumento può essere
montato solamente da
personale qualificato ed
autorizzato. La messa in
esercizio e la manutenzione
devono rispettare le
indicazioni di collegamento,
le norme
e i certificati di seguito
riportati.
Attenzione!
= vietato; pericolo
di malfunzionamento
o di distruzione.
nl Veiligheidsinstructies
Gebruik de Nivotester FTW
420 alléén als
niveauschakelaar voor
geleidende produkten in niet
explosiegevaarlijke gebieden.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument alleen door
gekwalificeerd en
geautoriseerd personeel
laten inbouwen, aansluiten,
in bedrijf nemen en
onderhouden. Neem de
instructies in deze
Inbedrijfstellingsvoorschriften,
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
Opgelet!
= verboden; leidt tot
fontieve werking
of storing.
Endress+Hauser 5
d Meßeinrichtung
A Einpunktdetektion
B Zweipunktregelung
e Measuring System
A Limit detection
B Two-point control
f Ensemble de détection
A Détection d’un niveau
B Régulation entre 2 points
es Sistema de medida
A Detección de límite
B Dos puntos de control
i Sistema di misura
A Interruttore di livello
B Controllo a due punti
nl Meetopstelling
A Enkelpunts-detectie
B 2-punts regeling
ENDRESS + HAUSER
NIVOTESTER FTW 420
250 V/4A~
9
1. 2.
ENDRESS + HAUSER
NIVOTESTER FTW 420
250 V/4A~
9
1. 2.
A
B
(max.) FTW 420
FTW 420
max.
min.
13MIN
MAX
12
13MIN
MAX
12
6 Endress+Hauser

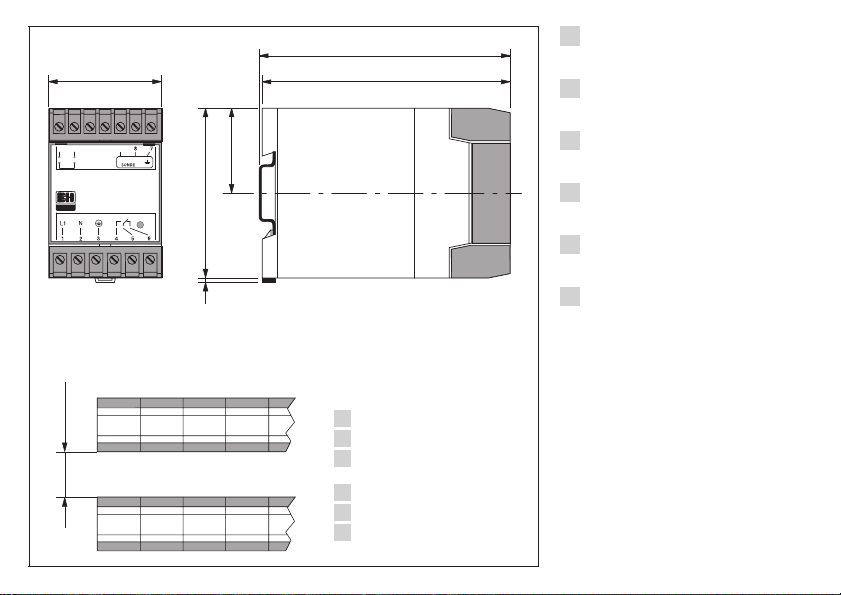

d Einbau
Abmessungen in mm
e Installation
Dimensions in mm
f Montage
Dimensions en mm
es Montaje
Dimensiones en mm
i Montaggio
Dimensioni in mm
nl Inbouw
Afmetingen in mm
100 mm = 3.94 in
1 in = 25.4 mm
113
11150
75
37.5
2
ENDRESS + HAUSER
NIVOTESTER FTW 420
250 V/4A~
9
1. 2.
Nivotester FTW 420
min. 25
Nivotester FTW 420
13
MIN
MAX
12
dMindestabstände
eMinimum separation
fIntervalle entre deux
appareils
es Distancia mínima
iDistanze minime
nl Minimale afstand
Endress+Hauser 7

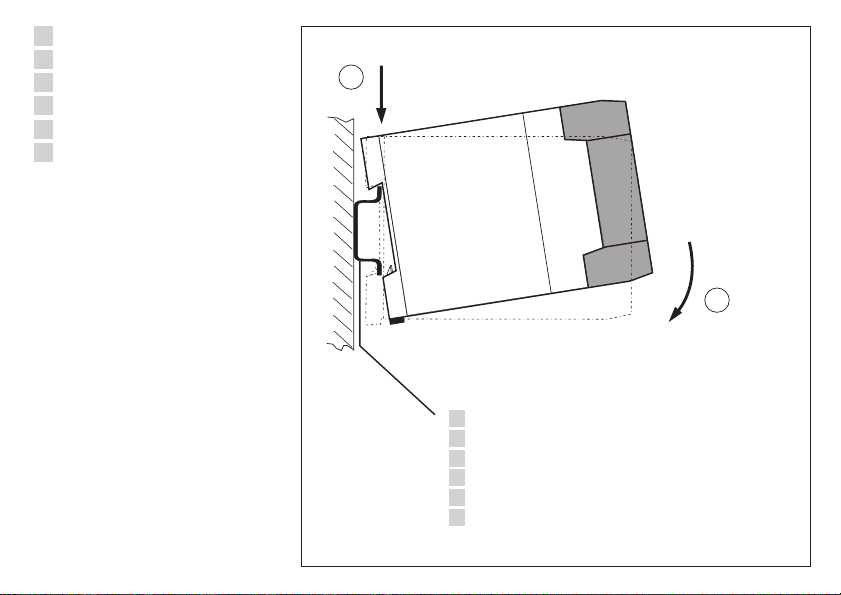

dMontage auf Hutschiene
eRail-mounting
fMontage sur rail profilé
es Montaje en raíl
iMontaggio su rotaia
nl Railmontage
1.
2.
dHutschiene EN 50022-35x7,5 / (35x15)
eMounting rail EN 50022-35x7.5 / (35x15)
fRail profilé EN 50022-35x7,5 / (35x15)
es Raíl de montaje EN 50022-35x7,5 / (35x15)
iRotaia EN 50022-35x7,5 / (35x15)
nl Montage-rail EN 50022-35x7,5 / (35x15)
8 Endress+Hauser
dDemontage
eDismantling
fDémontage
es Desmontaje
iSmontaggio
nl Uitbouw
2a
1a
1b
1 2
2b
ENDRESS + HAUSER
NIVOTESTER FTW 420
250 V/6A~
1.
9
2.
87
0V 0V
MIN
MAX
13 12
dGerät von der Hutschiene
abnehmen
eRemove the unit from the rail
fOter l’appareil du rail
es Quitar el instrumento del rail
de montaje
iTogliere lo strumento dalla rotaia
nl Instrument van de rail verwijderen
dKlemmenblöcke entfernen
eRemove the terminal blocks
fDéconnecter les borniers
es Quitar los bornes de conexión
iTogliere il blocchetto morsetti
nl Klemmenblok verwijderen
Endress+Hauser 9
d Anschluß
e Connections
f Raccordement
es Conexiones
i Collegamento
nl Aansluiting
MIN, MAX
dSicherheitsschaltung
eFail-safe mode
fCommutation de sécurité
es Conexión de seguridad
iModalità di sicurezza
nl Veiligheidsschakeling
1312
1312
1110 9
9
9
9
8
8
8
8
7
7
7
7
123456
Nivotester FTW 420
L1
L1
U~ (AC)
N
NPE
ENDRESS + HAUSER
NIVOTESTER FTW 420
250 V/4A~
MIN
MAX
Kunststoff
Plastic
Plastique
Plástico
Plastica
Kunststof
Stahl
Steel
Acier
Acero
Acciaio
Staal
max.300 m
(max.30 nF)
10 Endress+Hauser
