Emerio FN-111557 User manual

FN-111557

Stand fan (EN)

Stand Ventilator (DE)

Ventilateur sur pied (FR)

Golvfläkt (SE)

Ventilator op standaard (NL)

Podstawka wentylatora (PL)

- 1 -

Content –Inhalt –Teneur –Innehåll –Inhoud –Treść

Instruction manual –English .....................................................................- 2 -

Bedienungsanleitung –German ................................................................ - 7 -

Mode d‘emploi – French .........................................................................- 12 -

Bruksanvisning –Swedish........................................................................- 17 -

Gebruiksaanwijzing –Dutch ....................................................................- 22 -

Instrukcja obsługi – Polish .......................................................................- 27 -

- 2 -

Instruction manual –English

SAFETY INFORMATION

1. This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction

concerning use of the appliance in a safe way and

understand the hazards involved.

2. Children shall not play with the appliance.

3. Cleaning and user maintenance shall not be made by

children without supervision.

4. If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent or similarly qualified

persons in order to avoid a hazard.

5. Incorrect operation and improper handling can lead to

faults on the device and injuries to the user.

6. In the event of improper use or incorrect handling, no

liability can be accepted for any damage that may occur.

7. Do not immerse the unit or mains plug in water or other

liquids. There is danger to life due to electric shock!

However, if this should occur, remove the mains plug

immediately and then have the unit checked by an expert

before using it again.

8. Do not operate the device if the mains cable or the mains

plug show signs of damage, if the device has fallen on the

floor or has been otherwise damaged. In such cases take

the device to a specialist for checking and repair, if

necessary.

9. Never remove the mains plug from the socket by pulling

on the mains cable, or with wet hands.

10. Ensure that the mains cable does not hang over sharp

edges or allow it to become trapped.

11. Keep the appliance away from damp, and protect from

splashes.

- 3 -

12. Keep the appliance away from hot objects (e.g. hotplates)

and open flames.

13. Keep the appliance and its cord out of reach of children

less than 8 years.

14. Use the appliance on a flat, dry and heat resistance

surface.

15. Never leave the device in unattended during use.

16. Do not store or operate the appliance in the open air.

17. Keep the appliance in a dry place, inaccessible to children

(in its packaging).

18. Never put fingers or any other objects through the fan

guards when the fan is running.

19. Never operate the product without the fan guards in place,

as serious personal injury may result.

20. The appliance must be assembled completely before use.

21. Watch out for long hair! It can be caught in the fan owing

to the air turbulence.

22. Do not point the air flow to the people for a long time.

23. Ensure that the fan is switched off from the supply mains

before removing the guard.

- 4 -

FN-111557 EN

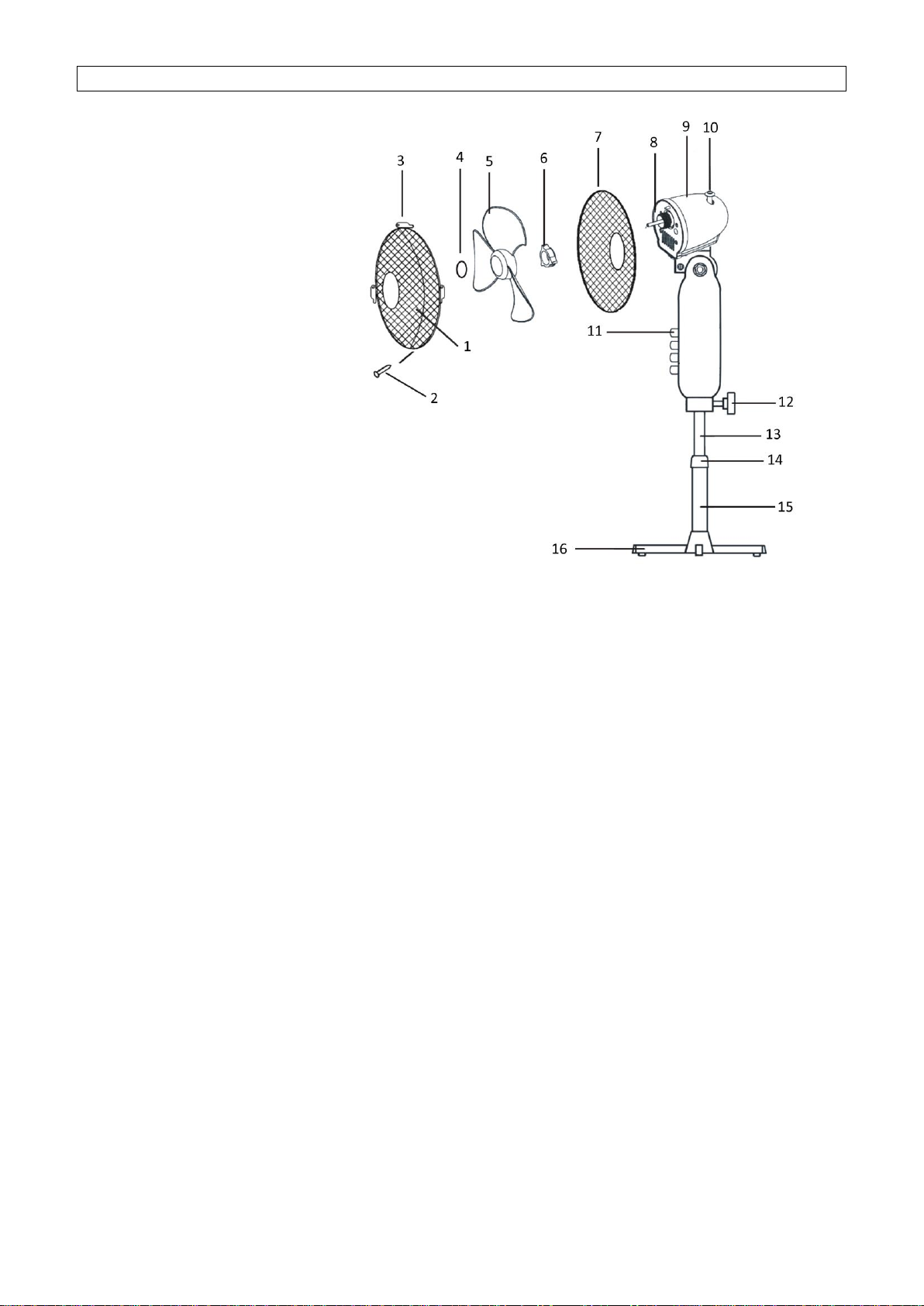

PARTS DESCRIPTION

1. Front guard

2. Guard screw

3. Guard clips

4. Blade fastening screw

5. Blade

6. Guard fastening screw

7. Rear guard

8. Motor shaft

9. Rear shell

10. Oscillation button

11. Speed switch

12. Fastening screw

13. Height adjustment pipe

14. Fasten set

15. Standing shaft

16. Standing base

ASSEMBLING INSTRUCTIONS

** Please assemble correctly by the following orders when using.

1. Assemble the stand

Put the standing shaft on the standing base.

Screw the standing shaft on the standing base.

2. The whole assembly

Pull the height adjustment pipe out and tighten the fasten set.

Link the fan main body and the height adjustment pipe together by the fastening screw and then fix them.

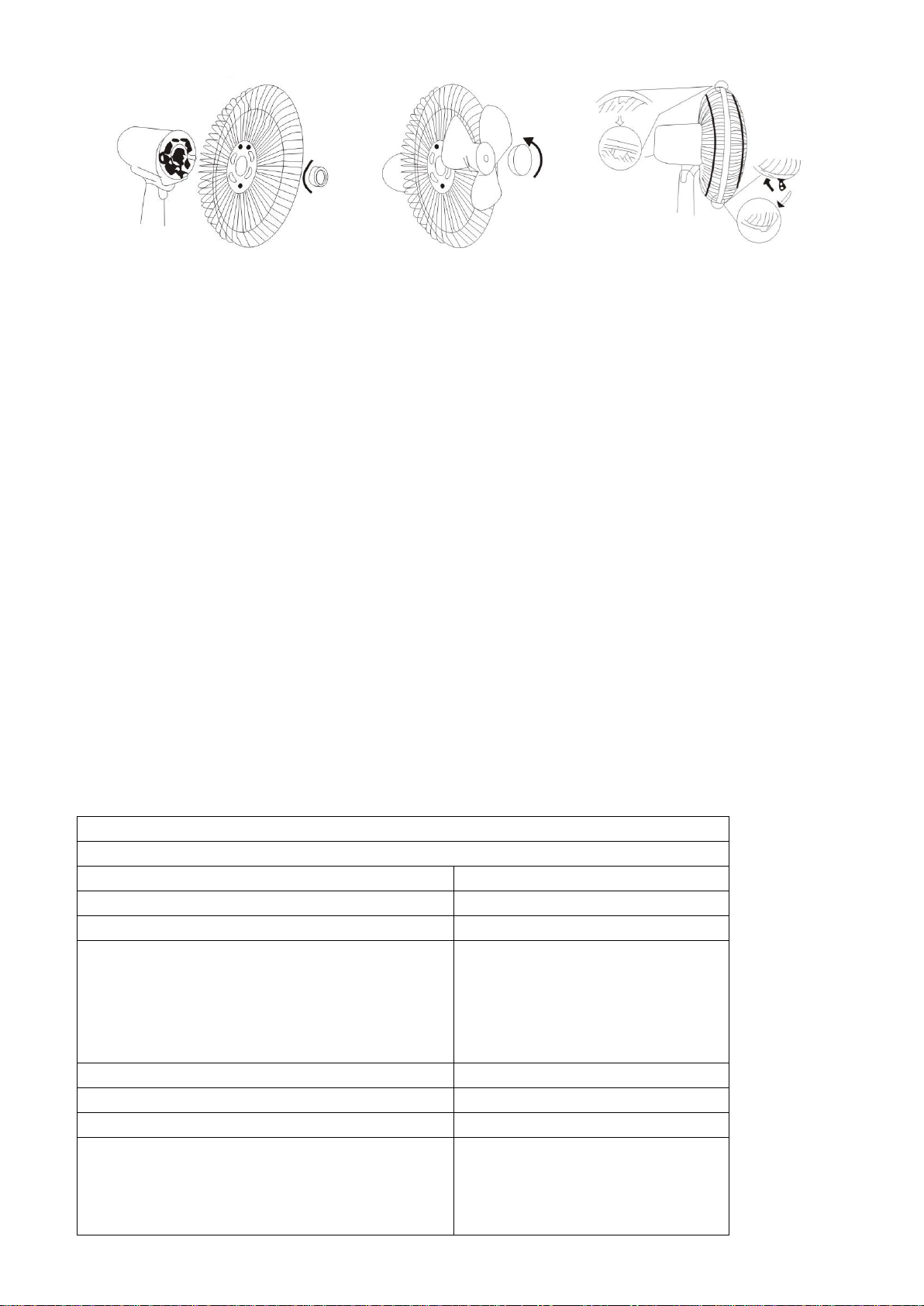

3. Rear grille assembly

Screw the guard fastening screw and the blade fastening screw out.

Fix the rear guard onto the two pillars of the motor front shell.

Screw the guard fastening screw tightly in clockwise direction.

4. The assembly of fan blade

Insert fan blade onto shaft ensuring blade fits properly onto clip on shaft.

Tighten blade fastening screw onto shaft. Note: Blade fastening screw should be tightened in

anti-clockwise.

5. Front grille assembly

Put the hook of the front grille on the top of rear grille.

Attach front grille to rear grille and then close clips and using the guard screw to secure grille together.

- 5 -

3. 4. 5.

OPERATING INSTRUCTIONS

1. Plug the power cord into a suitable socket.

2. Oscillation: To make the fan head oscillate, push down the oscillation knob. To stop the fan head from

oscillating, pull-up the oscillation knob.

3. The fan is switched on by using the push buttons on the control panel, i.e. 0: Off, 1 = Low Speed, 2 =

Medium speed, 3 = High speed.

CAUTION: Press only one of the speed control button at a time. Permanent damage to the switch housing may

result if two or more of the buttons are pressed simultaneously.

CLEANING

1. Before servicing the fan and after each occasion of use, switch off the appliance and unplug the mains

cable from the socket.

2. Never immerse the appliance in water (danger of short-circuit). To clean the appliance, only wipe it

down with a damp cloth and dry it carefully. Always take out the mains plug first.

3. Take care that excessive dust does not build up in the air-intake and air-outlet grille, and clean it

occasionally using a dry brush or vacuum cleaner.

TECHNICAL DATA

Operating voltage: 220-240V~ 50Hz

Power consumption: 50W

Eco design requirements

Product information requirements

Maximum fan flow rate (F)

58.48 m³/min

Fan power input (P)

37.95 W

Service value (SV)

1.54 (m³/min)/W

Measurement standard for service value

(EU) No 206/2012

IEC 60879: 1986

EN 50564: 2011

EN 60704-2-7: 1998

EN 60704-1: 2010

Standby power consumption (PSB)

0.00 W

Fan sound power level (LWA)

53.51 dB(A)

Maximum air velocity (c)

2.09 meters/sec

Contact details for obtaining more information

Emerio Deutschland GmbH

Höfferweg 14

51519 Odenthal

Germany

- 6 -

GUARANTEE AND CUSTOMER SERVICE

Before delivery our devices are subjected to rigorous quality control. If, despite all care, damage has occurred

during production or transportation, please return the device to your dealer. In addition to statutory legal

rights, the purchaser has an option to claim under the terms of the following guarantee:

For the purchased device we provide 2 years guarantee, commencing from the day of sale. If you have a

defective product, you can directly go back to the point of purchase.

Defects which arise due to improper handling of the device and malfunctions due to interventions and repairs

by third parties or the fitting of non-original parts are not covered by this guarantee. Always keep your receipt,

without the receipt you can’t claim any form of warranty. Damage caused by not following the instruction

manual, will lead to a void of warranty, if this results in consequential damages then we will not be liable.

Neither can we hold responsible for material damage or personal injury caused by improper use if the

instruction manual is not properly executed. Damage to accessories does not mean free replacement of the

whole appliance. In such case please contact our service department. Broken glass or breakage of plastic parts

is always subject to a charge. Defects to consumables or parts subjected to wearing, as well as cleaning,

maintenance or the replacement of said parts are not covered by the warranty and are to be paid.

ENVIRONMENT FRIENDLY DISPOSAL

Recycling –European Directive 2012/19/EU

This marking indicates that this product should not be disposed with other household wastes. To

prevent possible harm to the environment or human health from uncontrolled waste disposal,

recycle it responsibly to promote the sustainable reuse of material resources. To return your used

device, please use the return and collection systems or contact the retailer where the product was purchased.

They can take this product for environmental safe recycling.

Emerio Deutschland GmbH (no service address)

Höfferweg 14

51519 Odenthal

Germany

Customer service:

T: +49 (0) 2202 10 93 756

E: info.de@emerio.eu

- 7 -

Bedienungsanleitung –German

SICHERHEITSINFORMATIONEN

1. Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder ohne Erfahrung und/oder

Wissen benutzt werden, wenn diese durch eine für Ihre

Sicherheit zuständige Person beaufsichtigt werden oder

von Ihr Anweisungen erhielten, wie das Gerät sicher zu

benutzen ist und Sie auf die Risiken aufmerksam gemacht

wurden und die Risiken verstehen.

2. Dieses Gerät ist kein Spielzeug.

3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen

oder warten.

4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller, seinen Kundendienst

oder eine ähnlich qualifizierte Person ersetzt werden, um

Gefährdungen zu vermeiden.

5. Falsche Bedienung und unsachgemäße Handhabung

können zu Störungen am Gerät und zu Verletzungen des

Benutzers führen.

6. Es kann keine Haftung für mögliche Schäden übernommen

werden, die durch unsachgemäßen Gebrauch oder falsche

Handhabung verursacht werden.

7. Tauchen Sie das Gerät und den Netzstecker nicht in

Wasser oder andere Flüssigkeiten. Es besteht

Lebensgefahr durch Stromschlag! Wenn das Gerät oder

der Stecker nass geworden ist, ziehen Sie umgehend den

Stecker und lassen Sie das Gerät vor dem nächsten

Gebrauch von einem Fachmann überprüfen.

8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder

der Netzstecker sichtbare Schäden aufweisen und wenn

das Gerät auf den Boden gefallen ist oder anderweitig

beschädigt wurde. Bringen Sie das Gerät in solchen Fällen

zur Überprüfung und evtl. Reparatur in eine

Fachwerkstatt.

- 8 -

9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen

Händen oder durch Ziehen am Netzkabel aus der

Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe

Kanten hängt oder eingeklemmt wird.

11. Halten Sie das Gerät von Feuchtigkeit fern und schützen

Sie es vor Spritzern.

12. Halten Sie das Gerät von heißen Objekten (z. B.

Herdplatten) und offenen Flammen fern.

13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des

Zugriffs von Kindern unter 8 Jahren auf.

14. Stellen Sie das Gerät auf einen geraden, trockenen und

hitzebeständigen Untergrund.

15. Lassen Sie das Gerät niemals unbeaufsichtigt, während es

sich im Betrieb befindet.

16. Lagern oder verwenden Sie das Gerät nicht im Freien.

17. Bewahren Sie das Gerät an einem trockenen Ort und

außerhalb der Reichweite von Kindern (in seiner

Verpackung) auf.

18. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im

Betrieb befindet.

19. Benutzen Sie das Gerät niemals solange die Schutzgitter

des Ventilators nicht angebracht sind - dies kann zu

schweren Verletzungen führen.

20. Das Gerät muss vor Gebrauch vollständig

zusammengebaut sein.

21. Achten Sie auf lange Haare! Diese können sich aufgrund

der Luftturbulenzen im Ventilator verfangen.

22. Richten Sie den Luftstrom nicht für längere Zeit auf

Personen.

23. Vergewissern Sie sich, dass der Ventilator vom Stromnetz

getrennt ist, bevor Sie das Schutzgitter abnehmen!

- 9 -

FN-111557 DE

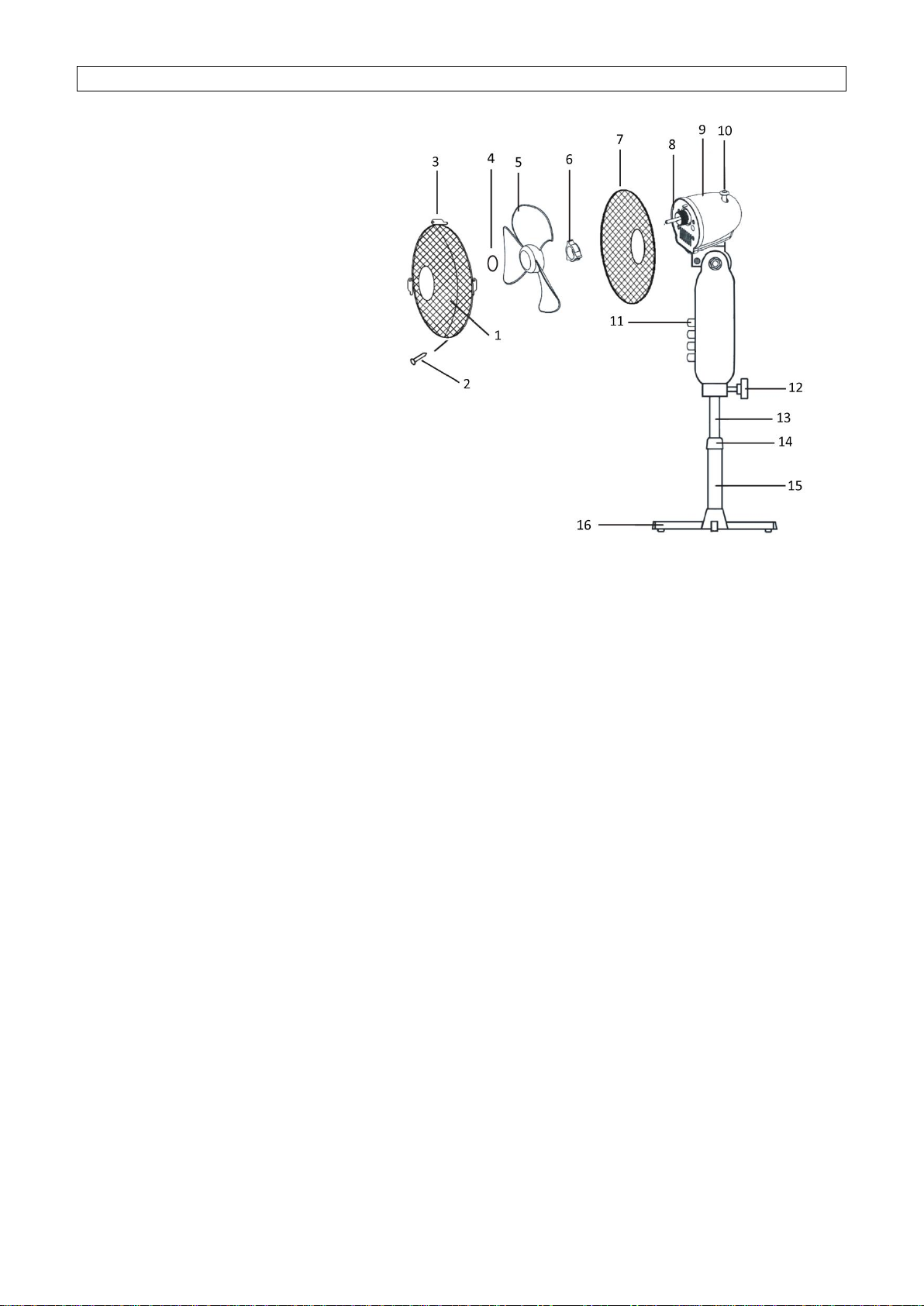

BEZEICHNUNG DER TEILE

1. Vorderes Schutzgitter

2. Schutzblechschraube

3. Schutzgitterklemmen

4. Befestigungsschraube für Ventilatorblatt

5. Ventilatorblatt

6. Schutzgitter-Befestigunsschraube

7. Hinteres Schutzgitter

8. Motorschaft

9. Hintere Schale

10. Knopf für Schwenkfunktion

11. Geschwindigkeitsschalter

12. Befestigungsschraube

13. Rohr zur Höheneinstellung

14. Befestigungsschraube

15. Standschaft

16. Standsockel

MONTAGEANLEITUNG

** Bitte montieren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

Setzen Sie den Standschaft auf den Sockel.

Verschrauben Sie den Standschaft mit dem Sockel.

2. Weitere Montage:

Ziehen Sie das Rohr zur Höheneinstellung aus und befestigen Sie es mit der Befestigungsschraube.

Verbinden Sie den Ventilatorkörper mit dem Rohr für die Höheneinstellung und befestigen Sie die

Verbindung mit der Befestigungsschraube.

3. Montage des hinteren Schutzgitters

Schrauben Sie die Befestigungsschraube des Schutzbelchs und die Befestigungsschraube des Messers

heraus.

Bringen Sie das hintere Schutzgitter an den zwei an der Vorderseite der Motorschale hervorstehenden

Stiften an.

Ziehen Sie die Befestigungsschraube für das Schutzgitter im Uhrzeigersinn fest.

4. Anbringen des Ventilatorblatts

Führen Sie das Ventilatorblatt auf den Schaft. Achten Sie dabei darauf, dass das Blatt richtig auf den

Vertiefungen des Schafts sitzt.

Ziehen Sie die Befestigungsschraube des Messers an der Welle fest. Hinweis: Die Befestigungsschraube

des Messers sollte gegen den Uhrzeigersinn angezogen werden.

5. Montage des vorderen Schutzgitters

Führen Sie den Haken des vorderen Schutzgitters in der Oberseite des hinteren Schutzgitters.

Befestigen Sie das Vordergitter am Hintergitter und schließen Sie dann die Clips. Fixieren Sie die Gitter mit

der Schutzblechschraube aneinander.

Table of contents

Languages:

Other emerio Fan manuals

emerio

emerio TFN-111649 User manual

emerio

emerio FN-114309 User manual

emerio

emerio FN-114311.2 User manual

emerio

emerio CFH-212922.1 User manual

emerio

emerio FN-114201 User manual

emerio

emerio FAN-107404.4 User manual

emerio

emerio FN-114202.4 User manual

emerio

emerio FN-114474.1 User manual

emerio

emerio FN- 108782.2 User manual

emerio

emerio HFN-123274.10 User manual

emerio

emerio TFN-111449.1 User manual

emerio

emerio FN-111745.3 User manual

emerio

emerio MIS-123774.1 User manual

emerio

emerio FN-114201.1 User manual

emerio

emerio FN-114204.15 User manual

emerio

emerio FN-110475.3 User manual

emerio

emerio FN-108784.2 User manual

emerio

emerio FN-120952.1 User manual

emerio

emerio TF-107809.2 User manual

emerio

emerio FN-114499.5 User manual

emerio

emerio FN-114521.1 User manual

emerio

emerio FN-111794.3 User manual

emerio

emerio TFN-214490.1 User manual

emerio

emerio FN-110148 User manual

Popular Fan manuals by other brands

ELTA FANS

ELTA FANS H03VV-F installation guide

Hunter

Hunter 20714 Owner's guide and installation manual

Emerson

Emerson CARRERA VERANDA CF542ORB00 owner's manual

Hunter

Hunter Caraway Owner's guide and installation manual

Panasonic

Panasonic FV-15NLFS1 Service manual

Kompernass

Kompernass KH 1150 operating instructions

VES

VES FALA100/12V/TR Original instructions

Vertiv

Vertiv Liebert DCD user manual

Westinghouse

Westinghouse GFP Series owner's manual

Venmar

Venmar KUBIX HRV PLUS Series user guide

Maico

Maico ECR 31 installation instructions

Sonnenkonig

Sonnenkonig Dinky instruction manual

S&P

S&P ECOWATT HXBR manual

Wider

Wider IMP03369BH instruction manual

Panasonic

Panasonic F-60DHN Operating and installation instructions

Hinkley

Hinkley HIGHLAND instruction manual

Broan

Broan 766BN installation guide

Premium

Premium PFS16022 Use manual

emerio FN-111557 User manual

Popular Fan manuals by other brands
